O CEO da Tesla, Elon Musk, anunciou que a fita adesiva do chip de inteligência artificial (IA) de próxima geração, o AI5, foi concluída.Ele também expressou sua gratidão à Samsung Electronics e à TSMC, que serão responsáveis pela fabricação do chip AI5.
Em 15 de abril, Musk declarou: “Parabéns à equipe de design do chip Tesla AI por concluir a remoção do chip AI5”.Ele acrescentou: “Estamos desenvolvendo chips interessantes, incluindo o AI6 e o Dojo 3”.A gravação significa que o design do chip foi finalizado e entregue ao departamento de produção.Musk disse à Samsung Electronics e à TSMC, que será responsável pela produção do chip AI5: "Obrigado pelo seu apoio na produção. Este chip se tornará um dos chips AI de maior volume da história."
De acordo com especialistas da indústria, espera-se que o AI5 entre em produção em massa nas instalações da TSMC em Taiwan e no Arizona, bem como na fábrica da Samsung Electronics em Taylor, Texas.A produção em massa em grande escala está projetada para 2027, aproximadamente um ano após a conclusão da fita adesiva.Musk mencionou tanto o AI5 quanto o AI6 naquele dia, afirmando: “Esses chips serão usados em produtos da Tesla, como carros autônomos e robôs humanóides”.É relatado que o AI5 será produzido em conjunto pela TSMC e Samsung Electronics, enquanto o AI6 será fabricado inteiramente pela Samsung Electronics.Musk indicou anteriormente que o primeiro silício do AI6 poderia estar pronto já em dezembro de 2026.

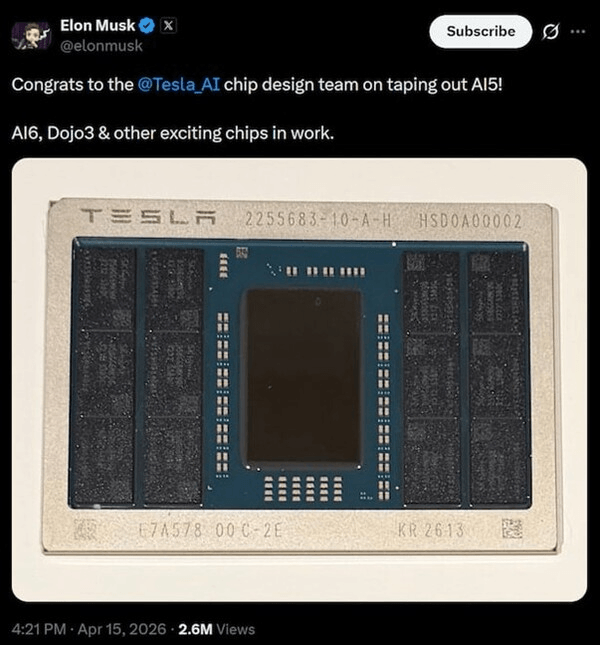

Particularmente digno de nota é que a foto do chip divulgada por Musk traz a inscrição “KR2613”.Isto indica que o chip foi fabricado na fundição coreana da Samsung Electronics durante a 13ª semana de 2026. Isto sugere que as linhas de produção doméstica da Samsung Electronics na Coreia desempenharam um papel crítico na produção do protótipo do chip AI.
A colaboração entre empresas sul-coreanas de semicondutores na cadeia de abastecimento (SCM) também é notável.O protótipo mostrado na foto recém-divulgada está equipado com produtos de memória SK Hynix.Entende-se que os produtos de memória da Samsung Electronics também estão incluídos na cadeia de fornecimento geral do AI5.Em áreas como a memória de alta largura de banda (HBM), que determina o desempenho dos chips de IA da Tesla, as capacidades tecnológicas da Samsung e da SK Hynix parecem ter desempenhado um papel significativo.
O processo de fundição de última geração da Samsung Electronics, “SF2T”, foi aplicado a este chip AI5.No Seul Advanced Foundry Forum (SAFE 2025) do ano passado, a Samsung Electronics revelou seu processo de 2nm de terceira geração, “SF2P+”, e anunciou que estava desenvolvendo “SF2T” – um processo personalizado projetado para o próximo chip AI6 da Tesla e outros chips.
Os analistas apontam que desde que o processo SF2T – anteriormente pensado para ser reservado para modelos de veículos da próxima geração – foi antecipado para uso no chip AI5, a aliança de fundição entre as duas empresas tornou-se ainda mais sólida.
Enquanto isso, um incidente curioso ocorreu durante a coletiva de imprensa: quando Musk mencionou a TSMC, ele marcou uma conta não relacionada.Ao agradecer à TSMC, Musk erroneamente dirigiu a menção à “TSC” Semiconductor Company de Taiwan.Na verdade, a TSMC ainda não possui sua própria conta X oficial.
Com o anúncio de que o design do AI5 foi concluído, espera-se que o roteiro da Tesla para desenvolver seus próprios semicondutores de IA acelere ainda mais.Musk afirmou que, além do AI5, linhas de produtos subsequentes – como o chip de supercomputador de próxima geração Dojo 3 e o AI6 – já estão em desenvolvimento, indicando que a Tesla está comprometida em reduzir sua dependência da NVIDIA.
