Explicação do conversor analógico para digital (ADC), princípios de funcionamento e arquiteturas

Os conversores analógico-digital (ADCs) formam a ponte entre os sinais analógicos do mundo real e os sistemas eletrônicos digitais.Eles permitem que sinais em constante mudança, como tensão, som, temperatura, pressão ou saídas de sensores, sejam medidos, processados ​​e armazenados como dados digitais.Na prática, o desempenho do ADC depende de muito mais do que apenas a resolução ou a velocidade de amostragem.O condicionamento de sinal, a filtragem anti-alias, o comportamento de amostragem e retenção, a qualidade do clock, a estabilidade de referência, o layout da PCB e a acomodação de front-end influenciam a precisão com que o conversor captura informações em condições operacionais reais.Este artigo explica como funcionam os ADCs, os principais estágios envolvidos na conversão, os pontos fortes e as limitações das diferentes arquiteturas ADC e os parâmetros práticos no nível do sistema que determinam o desempenho no mundo real.

Catálogo

Explorando o conversor analógico para digital (ADC)

Um conversor analógico-digital, ou ADC, é um circuito eletrônico que transforma um sinal analógico do mundo real em dados digitais.Ele permite que sinais de sensores, fontes de áudio, dispositivos de temperatura, sistemas de pressão e outras entradas analógicas sejam lidos por processadores digitais, microcontroladores, dispositivos de memória e sistemas de comunicação.

Os sinais analógicos mudam continuamente, enquanto os sistemas digitais trabalham com valores numéricos fixos.Por isso, é necessário um ADC para medir a entrada analógica em momentos específicos e representá-la como um código digital.Este processo possibilita que sistemas eletrônicos analisem, armazenem, transmitam e controlem informações do mundo real.

Os ADCs são usados ​​em muitas aplicações, incluindo controle industrial, instrumentos médicos, equipamentos de áudio, sistemas de aquisição de dados, dispositivos de comunicação e eletrônicos embarcados.Seu desempenho depende não apenas da resolução e da taxa de amostragem, mas também da qualidade do sinal de entrada, da tensão de referência, do clock, do layout e do design do circuito circundante.Por causa disso, um ADC é melhor compreendido como parte de uma cadeia de sinal completa, e não apenas como um componente independente.

Princípio operacional central de um ADC

Um ADC transforma uma tensão de entrada analógica em uma palavra digital, movendo o sinal através de uma cadeia de medição controlada que visa reter informações enquanto mantém sob controle as fontes de erros previsíveis.No trabalho diário de engenharia, é mais fácil raciocinar sobre um ADC como uma sequência de decisões de projeto interativas, em vez de uma única “caixa preta”.Largura de banda, ruído, precisão, latência e potência acabam se apoiando, e a verdadeira arte é escolher compensações que ainda se comportem de forma consistente na bancada, na produção e no campo.As seções abaixo dividem essa cadeia em etapas e destacam os mecanismos que tendem a dominar os resultados do mundo real.

Anti-aliasing e condicionamento de entrada

Objetivo: Reduzir a dobra espectral antes da amostragem

Antes da amostragem, o espectro de entrada é intencionalmente limitado para que os componentes de frequência acima da metade da taxa de amostragem (a frequência de Nyquist, fs/2) não voltem para a banda que realmente lhe interessa.Depois que o alias ocorre, ele se torna matematicamente indistinguível do conteúdo legítimo na banda, e é por isso que o pós-processamento não pode “desfazê-lo” de maneira confiável.

Quando o aliasing aparece, muitas vezes parece enganosamente “real” em um gráfico: spurs onde nenhum spurs era esperado, tons que parecem estáveis ​​ou ruído que parece ter uma forma.Essa experiência tende a mudar a forma como as pessoas veem o front-end, menos como uma formalidade, mais como uma proteção para uma medição confiável.

Implementações práticas e opções de design

Implementações típicas incluem filtros RC ativos, redes RC passivas e filtros de capacitores comutados sincronizados com o relógio de amostragem.A escolha raramente é motivada apenas por uma resposta de frequência ideal;geralmente é determinado pela forma como a entrada do ADC é amostrada fisicamente e pelo quão tolerantes a fonte e o driver realmente são.

Muitos ADCs apresentam uma carga de entrada dinâmica porque um capacitor de amostragem é periodicamente conectado à entrada.Essa ação de comutação significa que o filtro não vê uma carga estática e o ADC não vê uma fonte perfeitamente condicionada;os dois estágios influenciam-se mutuamente de maneiras que podem ser sutis até serem medidas.

Um filtro pode parecer correto na simulação ou quando medido sozinho, mas apresentar desempenho inferior quando conectado ao ADC porque o driver não consegue resolver o capacitor de amostragem com rapidez suficiente.Um momento comum de realização é ver uma fonte de onda senoidal limpa produzir distorção inesperada, pequenas ondulações dependentes de código ou harmônicos que não estavam presentes antes de o ADC ser conectado.

• Lista consolidada: o que normalmente orienta a escolha do filtro

• Método de amostragem de entrada e carregamento efetivo de capacitor chaveado

• Força do driver, impedância da fonte e margem de estabilização em toda a frequência

• Mudança de fase permitida e comportamento de atraso de grupo para a aplicação

• Sensibilidade às tolerâncias dos componentes e desvios de temperatura

• Quanta limpeza está planejada para filtragem digital após sobreamostragem

Trade-off: largura de banda vs. acomodação vs. comportamento de fase

Uma resposta passa-baixo mais nítida pode suprimir a energia fora de banda de forma mais agressiva, mas geralmente traz maior mudança de fase, mais atraso de grupo e maior tempo de acomodação.Esses efeitos colaterais podem se tornar o fator limitante quando o conversor é solicitado a medir entradas que mudam rapidamente ou a multiplexar canais.

Para aquisição de dados precisos, muitas equipes acabam preferindo um filtro de ordem moderada que seja fácil de operar e se estabeleça de maneira limpa, e então se apoiam na sobreamostragem e na filtragem digital para reduzir componentes residuais indesejados.Esse caminho pode parecer menos “perfeito como um manual”, mas tende a ser mais tranquilo de validar e mais fácil de manter estável em termos de temperatura e distribuição de produção.

O comportamento repetível em tolerâncias reais geralmente supera a nitidez teórica, especialmente quando a cadeia de sinal tem que se comportar da mesma maneira na partida a frio, na imersão a quente e após o envelhecimento do componente.

Operação Sample-and-Hold (S/H)

Objetivo: manter a entrada imóvel durante a conversão

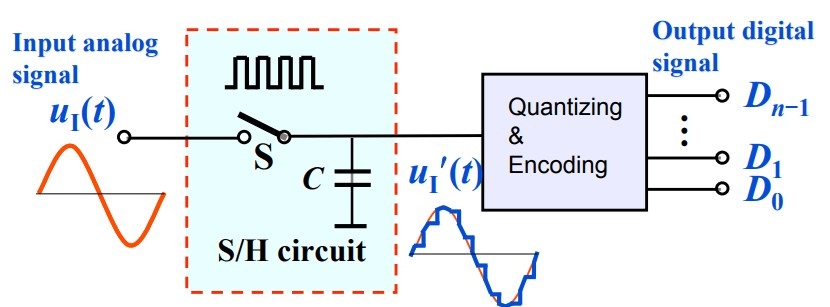

O front-end sample-and-hold captura a entrada em um instante definido e a armazena em um capacitor para que a lógica de conversão interna veja uma tensão estável.Sem essa ação de retenção, o conversor está efetivamente perseguindo uma entrada em movimento e a saída acaba refletindo a incerteza de amplitude e tempo.

Quando a entrada muda rapidamente, mesmo uma pequena incerteza no instante de amostragem pode parecer ruído extra ou distorção inesperada.Isso pode ser frustrante em projetos de alto desempenho porque a saída digital parece ocupada mesmo quando se acredita que a fonte analógica esteja limpa.

Principais não-idealidades e por que são importantes

Lista consolidada: os três comportamentos que comumente explicam o “erro misterioso”

• Tempo de aquisição (liquidação)

• Queda (mantém vazamento)

• Tremulação de abertura (incerteza de tempo)

Tempo de aquisição (estabelecimento): onde a força da unidade é exposta

O capacitor de amostragem deve carregar até o nível de entrada dentro da janela de aquisição disponível.Se o driver for muito fraco ou a impedância da fonte for muito alta, o capacitor não se estabiliza totalmente e os códigos resultantes mudam de forma tendenciosa, em vez de ruído puramente aleatório.

Os erros geralmente aumentam com a frequência de entrada e podem se tornar mais visíveis durante a multiplexação de canais porque o capacitor de amostragem deve “saltar” mais longe entre amostras sucessivas.Esse problema geralmente aparece quando um canal funciona corretamente por si só, mas a precisão diminui à medida que a diferença de tensão entre os canais aumenta.

Droop (Hold Leakage): Pequena deterioração, consequências reais

Durante o período de retenção, as correntes de fuga descarregam lentamente o capacitor, causando uma ligeira queda na tensão retida.Isso tende a ser mais importante em conversores mais lentos ou em arquiteturas onde o tempo de conversão é longo o suficiente para que o decaimento deixe de ser insignificante.

Jitter de abertura: quando as imperfeições do relógio se transformam em erro de tensão

A incerteza no tempo de amostragem é convertida diretamente em ruído de tensão proporcional à taxa de variação da entrada.Em cenários de alta velocidade e alta resolução, isso muitas vezes se torna o fator limitante e pode parecer contra-intuitivo: adicionar bits nominais não ajuda se a incerteza do clock dominar o orçamento de erros.

Ao amostrar uma onda senoidal rápida, melhorar a qualidade do clock pode aumentar a resolução efetiva mais do que trocar o ADC, porque o ruído causado pelo jitter cai mesmo que a contagem de bits da folha de dados do conversor permaneça a mesma.

Implicação no nível do sistema: o driver se comporta como parte do conversor

“Desempenho ADC” geralmente significa “desempenho de front-end”.

No hardware implantado, o desempenho observado do ADC depende frequentemente do estágio do driver analógico, e não apenas do conversor.Se o driver não conseguir se estabelecer rapidamente e manter baixa distorção na rede de amostragem do ADC, os números da folha de dados poderão permanecer fora de alcance, mesmo quando o ADC estiver tecnicamente operando corretamente.

Lista consolidada: elementos impulsionadores típicos que moldam os resultados

• Amplificador operacional ou estágios de buffer

• Transformadores

• Redes de interface de sensores

• Drivers ADC dedicados ou amplificadores totalmente diferenciais

Como as equipes reduzem as surpresas durante a validação

Uma abordagem confiável é tratar o driver de entrada, o filtro anti-alias e S/H como um front-end combinado e validá-los juntos usando etapas de sinal de pior caso e cantos de temperatura.Essa mentalidade tende a reduzir a depuração em estágio final, onde os dados digitais “parecem errados”, mas a causa raiz é a resolução analógica.

Quantização: Mapeando Valores Analógicos para Códigos Discretos

Modelo de quantização ideal e tamanho LSB

• Decisões discretas de um nível analógico mantido

A quantização mapeia o valor analógico retido para um dos códigos discretos de 2 ^ N para um ADC de N bits.Com uma referência Vref em escala real, a largura de código ideal (um bit menos significativo) é:

LSB = Vref/2^N

• Erros existem mesmo no modelo ideal

Como os valores entre os limites do código não podem ser representados com exatidão, a quantização introduz um erro inerente.No modelo ideal, esse erro está limitado a ±0,5 LSB.

Interpretação prática: resolução não é a mesma coisa que precisão

• Duas perguntas que ficam confusas nas discussões sobre especificações

O tamanho do LSB responde “quão finas são as etapas”, enquanto a precisão depende de quão próximos os limites de transição de código estão dos locais pretendidos e quão estáveis eles permanecem ao longo do tempo.

• O que tende a dar errado em projetos reais

Os problemas geralmente começam quando um projeto é construído apenas com base na contagem de bits, enquanto a estabilidade de referência, o ruído e a acomodação de front-end são tratados como reflexões posteriores.O resultado pode ser dados de saída que parecem impressionantemente granulares, mas que não conseguem permanecer corretos de forma confiável sob condições operacionais realistas.

• Uma fonte silenciosa, mas comum de decepção

Quando a saída numérica parece estável, mas varia com as condições de temperatura ou carga, geralmente não é uma “estranheza digital”.É o ecossistema analógico, comportamento de referência, acoplamento, liquidação de margens, mostrando através do fluxo de código.

Exemplo (mesmos valores, mapeamento mais claro)

• Calculando o tamanho do passo

Com Vref = 8 V e N = 3, LSB = 1 V.

• Lista Consolidada: Caixas de Código Ideais

- 0–1 V → 000
- 1–2 V → 001
- 2–3 V → 010
- 3–4 V → 011
- 4–5 V → 100
- 5–6 V → 101
- 6–7 V → 110
- 7–8 V → 111

• O que geralmente significa “alternar perto de um limite”

Em configurações de teste, valores próximos a uma transição (por exemplo, próximos a 3,0 V) geralmente alternam entre códigos adjacentes quando há ruído de entrada, ruído de referência ou jitter.Essa alternância não é automaticamente um defeito;frequentemente é um indicador honesto de que o ruído total do sistema é da ordem de uma fração de um LSB.

Codificação e entrega de saída digital

Da decisão interna aos dados utilizáveis

• Transformando uma escolha de código em uma palavra transportável

Após a quantização, a codificação gera o código selecionado como uma palavra binária ou um fluxo de bits serializado.Essa etapa muitas vezes parece simples até o início da integração, porque os detalhes da interface moldam o tempo, a latência e a integridade dos dados de uma forma que o software sozinho nem sempre consegue disfarçar.

• Lista Consolidada: Considerações Comuns de Integração

- Formato de saída: binário direto, complemento de dois, binário offset

Tipo de interface: SPI, paralelo, LVDS, JESD204

- Restrições do sistema: fechamento de tempo, orçamento de latência, integridade de dados e sensibilidade a erros de bits

- Problemas multi-clock: cruzamentos de domínios de clock e estratégia de sincronização

- Realidades de layout: aterramento, caminhos de corrente de retorno e integridade do sinal

• Onde a “depuração ADC” se transforma em “depuração digital”

Em muitos sistemas, a conversão em si é boa, mas as interações no domínio do relógio, as escolhas de aterramento ou o tempo marginal da interface criam sintomas que parecem ruído analógico.Essa pode ser uma fase humilhante de um projeto porque a correção pode estar no roteamento, na terminação ou na disciplina da árvore de relógio, e não nas configurações do ADC.

Visão prática: a limpeza digital preserva o comportamento analógico

• O ruído digital pode vazar para trás

Embora a codificação e o transporte sejam digitais, o layout inadequado ou as correntes de retorno digital ruidosas podem ser acopladas ao front-end analógico e reduzir o desempenho efetivo.

• Em que as análises de layout experientes tendem a focar

Separar caminhos de retorno quando apropriado, controlar a impedância onde ela realmente importa e aplicar uma estratégia de aterramento disciplinada geralmente recupera ENOB mensurável.Na prática, isso pode ser satisfatório porque melhora o comportamento nativo do hardware, em vez de depender da filtragem downstream para ocultar pontos fracos.

Desvios do mundo real da curva de transferência ideal

Termos de erro grave

• Lista Consolidada: Desvios Comuns da Curva de Transferência

- Erro de deslocamento: uma mudança quase constante da curva de transferência

- Erro de ganho: um erro de inclinação que dimensiona a saída em relação ao ideal

- Não linearidade integral (INL): desvio da função de transferência real de uma linha reta

- Não linearidade diferencial (DNL): desvio de cada largura de código de 1 LSB;DNL grande pode criar códigos ausentes

• Como eles aparecem fora de uma planilha de dados

Erros de deslocamento e ganho muitas vezes parecem “gerenciáveis” porque parecem mudanças globais, enquanto INL/DNL podem parecer mais teimosos porque distorcem a forma da função de transferência e podem variar sutilmente com o código e as condições operacionais.

Por que esses erros são importantes na prática

• Correspondência entre tipos de erros e dificuldades do aplicativo

Essas não-idealidades influenciam se um ADC se comporta bem para medição de precisão, malhas de controle ou análise espectral.Erros de deslocamento e ganho são frequentemente corrigíveis por meio de calibração, enquanto INL/DNL e efeitos semelhantes a ruído (jitter, ruído térmico, ruído de referência) tendem a estabelecer limites que a calibração não apaga.

• Uma visão fundamentada da calibração

A calibração pode corrigir mudanças sistemáticas, mas não remove de forma confiável mecanismos de distorção ou limites instáveis.Um resultado comum é que a calibração funciona melhor quando o sistema já está estável.

Ponto de vista central: um ADC se comporta como um sistema, não como uma única linha de especificação

• Por que “N Bits at fs” deixa muita coisa de fora

Descrever um ADC apenas como “N bits em amostras fs por segundo” ignora as restrições que decidem quanta informação utilizável você realmente obtém.A cadeia completa molda o resultado: filtragem anti-alias, acionamento e acomodação no S/H, integridade do clock, comportamento de referência e linearidade do conversor.

• Lista consolidada: o que normalmente define o teto de desempenho utilizável

- Comportamento do filtro anti-alias sob carregamento real

- Acomodação e distorção do driver na rede de amostragem

- Jitter do relógio e qualidade de distribuição

- Ruído de referência, desvio e caminhos de acoplamento

- Comportamento INL/DNL entre códigos e temperatura

• O que um forte desempenho em campo geralmente tem em comum

Os sistemas que se comportam bem fora do laboratório são normalmente aqueles em que as restrições foram consideradas precocemente, validadas com estímulos realistas (etapas, sinais multitons, varreduras de temperatura) e melhoradas por meio de iteração no front-end, em vez de tentar “consertá-las mais tarde”, uma vez que o formato de saída digital e o cronograma de integração já estejam bloqueados.

Tipos de arquitetura ADC e onde eles se adaptam melhor

As arquiteturas ADC são frequentemente agrupadas pelo que exatamente é quantizado.

Os ADCs diretos traduzem uma tensão de entrada diretamente em um código digital, comparando essa tensão com os níveis de referência.

Os ADCs indiretos seguem um caminho mais indireto: eles primeiro convertem a tensão em uma quantidade intermediária, geralmente tempo, carga ou frequência, e depois digitalizam esse resultado intermediário.

Essa diferença fica clara durante testes reais.Ruído no aterramento, desvio de referência da temperatura, ruído de fase do relógio e interferência de linhas de energia podem afetar o caminho do sinal.Nessas condições, a escolha entre conversão direta e indireta geralmente determina o tipo de erros que aparecem durante a depuração.A arquitetura ADC afeta mais do que as especificações da folha de dados, pois também determina quais erros são reduzidos e quais permanecem visíveis.

Os métodos indiretos geralmente trocam rendimento por estabilidade.Ao integrar, acumular ou contar ao longo do tempo, eles suavizam naturalmente o ruído de banda larga e podem suprimir fortemente distúrbios periódicos.Esse comportamento parece reconfortante em sistemas onde a precisão deve parecer a mesma ao longo de segundos e minutos, não apenas em microssegundos.

Os métodos diretos, por outro lado, baseiam-se na tomada de decisões rápida.Seu atrito prático tende a vir do estabelecimento de referência, da incerteza do comparador e da integridade do processo de amostragem de entrada, em vez de uma média de longo prazo.

Uma maneira útil de enquadrar famílias ADC diretas é fazer duas perguntas: quantas comparações ocorrem por amostra e quantos circuitos são replicados para que isso aconteça.Flash, SAR e outros estilos diretos chegam a respostas diferentes, e essas respostas se traduzem em diferentes padrões de gastos na área de silício, energia, latência e orçamento de ruído.Os sistemas modernos também se baseiam nessas ideias com pipelines (quantização escalonada e de alto rendimento) e abordagens sigma-delta (sobreamostragem com modelagem de ruído), geralmente porque uma equipe está tentando atingir um ponto específico de velocidade versus precisão sem descobrir no final do cronograma que o botão “fácil” na verdade move três outros botões ao mesmo tempo.

• Conversores Flash: muitas comparações ao mesmo tempo, com hardware duplicado e dores de cabeça correspondentes.

• Conversores SAR: um comparador reutilizado em uma sequência de comparações, com tempo de conversão que aumenta com a resolução.

• Conversores dual-slope: amplitude transformada em intervalo temporizado que pode ser contado com um clock, com forte estabilidade e rejeição de interferências, mas atualizações mais lentas.

• Arquiteturas de pipeline: quantização em etapas visando alto rendimento.

• Arquiteturas Sigma-delta: sobreamostragem mais modelagem de ruído visando alta precisão dentro de uma largura de banda.

Flash ADC (conversão totalmente paralela)

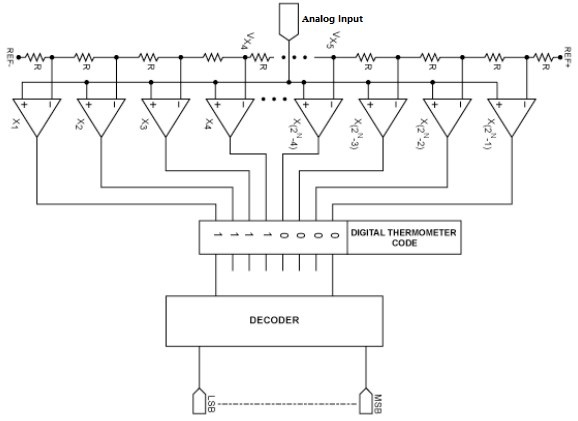

Um flash ADC conclui uma conversão essencialmente em um único evento de decisão, comparando a entrada com um banco de limites em paralelo.Um flash de N bits normalmente usa comparadores 2 ^ N - 1, uma escada de referência (geralmente uma cadeia de resistores ou uma rede equivalente) e um codificador que transforma as saídas do comparador tipo termômetro em uma palavra binária.Como todas as comparações acontecem simultaneamente, a latência permanece extremamente baixa e rastreia apenas fracamente a resolução.Essa característica faz com que os designs de flash pareçam quase “sem esforço” em cadeias de amostragem de banda muito larga, loops de controle rápidos e receptores de comunicação de alta velocidade, onde os atrasos são dolorosamente visíveis.

A conta vem como um crescimento exponencial de hardware.Cada bit adicionado quase duplica a contagem do comparador e isso se espalha para uma área maior da matriz, maior potência e mais capacitância de entrada apresentada à fonte do sinal.Na prática, esse carregamento de entrada deixa de ser uma especificação abstrata e se torna uma restrição no nível da placa: drivers mais fortes, terminação cuidadosa e roteamento curto de impedância controlada muitas vezes se tornam a diferença entre uma entrada limpa de alta frequência e uma entrada misteriosamente embotada ou distorcida.

A incompatibilidade é outra realidade instantânea inevitável.Com tantos comparadores, a variação do deslocamento não é um caso extremo;em resoluções mais altas, torna-se a condição normal de operação.Se não houver calibração, a incompatibilidade aparecerá como erros de código.Se a calibração for adicionada, a complexidade da calibração e o comportamento de inicialização tornam-se parte da personalidade do sistema, algo que o design mais amplo deve tolerar em vez de ignorar.Como resultado, as equipes normalmente mantêm o flash no território onde a largura de banda domina a conversa e a resolução pode permanecer modesta, porque tentar forçar a alta resolução puramente por meio de hardware totalmente paralelo tende a parecer como pagar juros compostos.

Uma nuance prática é que o desempenho do flash raramente é ditado apenas pelo conjunto comparador.À medida que as taxas de amostragem aumentam, a distribuição de referência, a metaestabilidade do codificador e o acoplamento de ruído do substrato muitas vezes assumem o papel de fontes reais de problemas.Projetos que funcionam bem tendem a tratar a rede de referência e o ambiente de comutação digital como problemas analógicos com consequências analógicas, e não como detalhes de implementação “apenas digitais” que podem ser resolvidos posteriormente.

Registro de Aproximação Sucessiva ADC (SAR ADC)

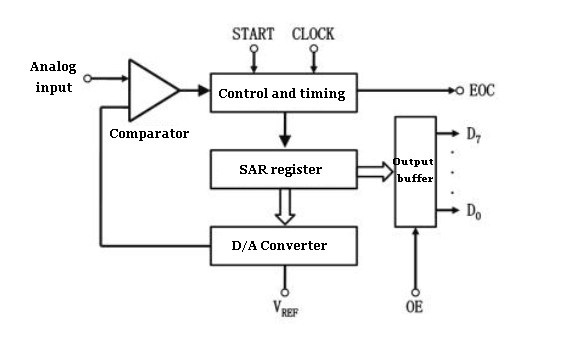

Um ADC SAR digitaliza executando uma pesquisa binária usando um comparador, uma rede sample-and-hold e um DAC interno, geralmente um DAC capacitivo porque combina boa correspondência com baixa potência estática.Depois de amostrar a entrada, a lógica SAR afirma provisoriamente o MSB, o DAC produz uma tensão de teste e o comparador decide se a entrada amostrada fica acima ou abaixo desse teste.A decisão é mantida, o próximo bit é testado e isso se repete até que todos os N bits sejam resolvidos.

A reutilização de um comparador e um DAC mantém a área e a potência muito abaixo de um flash ADC na mesma resolução.Os conversores SAR também se integram perfeitamente em projetos de sinais mistos porque sua lógica digital é compacta e seu comportamento de amostragem pode ser gerenciado com precisão.Para muitos sensores incorporados e caminhos de aquisição de dados, o SAR acaba parecendo a opção menos dramática: resolução suficiente para representar medições reais, velocidade suficiente para monitoramento e controle e potência que não desencadeia um argumento sobre a duração da bateria.

O tempo de conversão aumenta aproximadamente com N porque uma comparação é realizada por bit, mais o tempo de acomodação necessário para o DAC e o comparador.Essa escala se torna muito tangível durante a educação.Quando uma equipe aumenta a taxa de amostragem e vê códigos ausentes ou distorções, a causa raiz geralmente não é a máquina de estado SAR;é um ajuste incompleto do DAC ou tempo de aquisição insuficiente para o capacitor de amostragem.A capacidade da unidade de entrada é uma “restrição silenciosa” frequente.Uma pequena escolha que parece inofensiva, como um resistor em série maior adicionado para proteção, pode retardar o carregamento da rede de amostragem e criar erros de ganho ou distorção harmônica em frequências de entrada mais altas.Grupos que obtêm consistentemente desempenho previsível geralmente orçamentam explicitamente o tempo de aquisição e o verificam em relação à impedância da fonte, temperatura e tolerância de referência do pior caso, em vez de confiar em valores nominais.

Os fatores limitantes que dominam muitos projetos de SAR são concretos e testáveis:

• Estabelecimento e linearidade DAC.

• Ruído e contragolpe do comparador.

• Estabilidade de referência sob carga dinâmica.

• Efeitos de jitter do clock nas entradas amostradas.

Um hábito de projeto que tende a reduzir surpresas é tratar a referência como seu próprio trilho de alimentação analógico, completo com roteamento disciplinado, desacoplamento e análise transitória.A conversão SAR empurra a carga de volta para a referência durante cada teste de bit, e esse feedback pode ser emocionalmente desanimador no laboratório quando se disfarça como ruído “aleatório” até que alguém finalmente teste o pino de referência corretamente.

ADC de inclinação dupla (integração baseada em tempo)

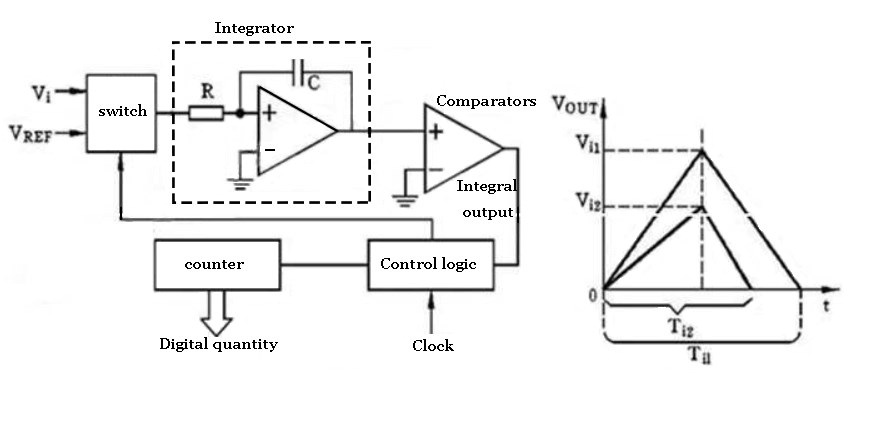

Um ADC de inclinação dupla converte tensão em tempo.Integra a entrada por um intervalo fixo, depois integra uma referência de polaridade oposta até que a saída do integrador retorne a zero.A duração dessa segunda fase (desintegração) é proporcional à entrada média durante a primeira fase.Um contador mede o intervalo de desintegração usando um relógio estável e a contagem se torna a saída digital.

O apelo é que a integração realiza naturalmente a média.O ruído aleatório diminui com a janela de média e a interferência periódica pode ser fortemente rejeitada quando o tempo de integração está alinhado a um múltiplo inteiro do período da rede elétrica.

Exemplos de janelas síncronas de rede comuns: 20 ms para 50 Hz, 16,67 ms para 60 Hz ou múltiplos inteiros de qualquer um deles.

É por isso que os conversores de inclinação dupla têm uma longa história em instrumentos de precisão, como multímetros digitais: eles permanecem estáveis ​​mesmo quando o ambiente de medição é eletricamente confuso.Em bancadas e em gabinetes de campo, a capacidade de suprimir zumbidos de linha sem filtragem complicada muitas vezes economiza mais tempo de engenharia do que buscar melhorias marginais na resolução bruta.

A compensação é a capacidade de resposta.Tanto a integração quanto a desintegração consomem tempo real e as conversões geralmente levam milissegundos ou mais.Essa realidade torna a inclinação dupla uma combinação inadequada para sinais que mudam rapidamente, controle rígido de circuito fechado ou captura de forma de onda de banda larga.Ela brilha quando os sinais se movem lentamente e o objetivo é uma média confiável.Na prática, a precisão da inclinação dupla não é apenas uma história do integrador;depende da estabilidade de referência, do comportamento dielétrico do capacitor, das correntes de fuga e do relógio de tempo.Projetos bem executados escolhem componentes e janelas de temporização que mantêm essas fontes de erro previsíveis e aceitam a taxa de atualização mais lenta como o custo prático de medições que permanecem consistentes através de oscilações de temperatura e interferência elétrica.

De uma perspectiva mais ampla, o dual-slope tem menos a ver com vencer um concurso de marketing de “alta resolução” e mais com a preservação da integridade da medição.Quando a repetibilidade e a imunidade a interferências são o que realmente importa ao proprietário do sistema, gastar mais tempo integrando costuma ser o caminho mais direto para a confiança.

Parâmetros técnicos do ADC

A capacidade ADC geralmente é comprimida em “precisão e velocidade”, mas a seleção real geralmente é decidida pelo que acontece quando o conversor é incorporado em uma cadeia de sinal completa.Largura de banda front-end, dinâmica de amostragem, limpeza de referência, comportamento do relógio, tempo de interface e detalhes de implementação de PCB podem dominar silenciosamente o resultado final da medição.Um fluxo de trabalho disciplinado consiste em converter as expectativas da aplicação em parâmetros que podem ser medidos na bancada e defendidos em uma revisão de projeto.

Requisitos de estilo de lista que se traduzem bem nos critérios ADC:

- Menor mudança de sinal significativa
- Conteúdo máximo de frequência de sinal
- Latência permitida (responsividade do controle vs. atraso no buffer)
- Largura de banda do processador/FPGA, memória e orçamento de serviços de firmware

Precisão: a resolução nominal é uma pista inicial, não uma garantia

A resolução descreve quantos códigos de saída distintos o ADC pode produzir.Um conversor ideal de N bits fornece códigos 2 ^ N, o que implica o tamanho LSB ideal:

LSB = faixa em escala total / 2^N

Exemplo: com um ADC de 8 bits em uma faixa de 5 V, LSB ≈ 5 V/256 = 19,53 mV.

Na preparação de laboratório, é comum sentir-se otimista em relação a “mais um bit” até que os primeiros gráficos de ruído e histogramas voltem.Quando o ruído referido de entrada e o ruído de referência abrangem vários LSBs, a resolução nominal adicional tende a parecer boa no papel, ao mesmo tempo que produz pouca melhoria na granularidade real.A conclusão desconfortável (mas útil) é que o tabuleiro geralmente decide quantos bits você realmente consegue manter.

Termos de erro que determinam a precisão real (além das especificações do título)

As folhas de dados podem resumir o “erro de conversão” como o pior desvio de uma função de transferência ideal, normalmente expressa em LSB.Esse número é o resultado combinado de vários mecanismos e ajuda a separá-los porque se comportam de maneira diferente sob calibração, temperatura e tempo.

• Erro de deslocamento

O erro de deslocamento desloca toda a curva de transferência para a esquerda ou para a direita.Na bancada, isso aparece imediatamente: uma entrada aterrada que deveria produzir o código zero produz uma leitura diferente de zero.Muitas equipes se sentem confortáveis ​​em corrigir isso com uma calibração de um ponto na inicialização ou durante o teste de produção, desde que o desvio em relação à temperatura permaneça dentro das expectativas e não force uma recalibração frequente.

• Erro de ganho

O erro de ganho altera a inclinação da curva de transferência.Depois que o deslocamento é corrigido, o erro de ganho se torna mais óbvio: as leituras podem parecer boas perto de zero, mas oscilam para cima ou para baixo perto do fundo de escala.A calibração de dois pontos (próxima de zero e próxima da escala completa) é uma abordagem típica amigável em campo que remove a maior parte dos erros de deslocamento e ganho, deixando o comportamento de linearidade mais profundo praticamente inalterado.Esse problema geralmente é mais fácil de corrigir porque o erro de ganho geralmente pode ser ajustado sem redesenhar o front-end analógico.

• INL (Não Linearidade Integral)

O INL descreve o desvio da curva de transferência de uma linha reta ideal ao longo do intervalo.Ele aparece quando a aplicação depende de proporcionalidade consistente, como linearização de sensores, malhas de controle ou medição de formas de onda, onde a fidelidade da forma é importante.Uma frustração prática é que a simples calibração de dois pontos não “corrige” um problema de INL;se o INL estiver além do que o sistema pode tolerar, as opções típicas são:

- Selecione um conversor com melhor comportamento de linearidade
- Reduza ou centralize novamente a faixa de entrada para que o sistema opere em uma região mais linear
- Aplicar correção digital usando uma tabela de caracterização (com o tempo de teste associado e carga de manutenção)

• DNL (não linearidade diferencial) e códigos ausentes

O DNL mede o quão próximo cada largura de código está de 1 LSB.Quando o DNL é excessivo, o sistema pode exibir códigos pegajosos ou códigos ausentes, o que pode ser particularmente desanimador em medições de baixo nível e em densidade de código ou análise baseada em histograma.Na produção, os testes de histograma são frequentemente usados ​​para sinalizar antecipadamente o comportamento de código ausente, porque um traço do osciloscópio que “parece suficientemente limpo” ainda pode mascarar defeitos de distribuição de código.

Resolução efetiva (ENOB) e o ruído com o qual você realmente convive

Um enquadramento de precisão mais honesto é: quantos bits são utilizáveis na montagem real.Ruído térmico, ruído de referência, ruído de quantização e acoplamento digital reduzem o número efetivo de bits (ENOB), muitas vezes de forma mais agressiva em frequências de entrada mais altas.Em placas de sinais mistos, uma descoberta frequente e um pouco dolorosa é que a atividade digital, bordas GPIO rápidas, barramentos seriais de alta velocidade, reguladores de comutação, aumenta o nível de ruído até que o ADC se comporte como se tivesse menos bits do que o título da folha de dados indicava.A atenção às correntes de retorno, à estratégia de aterramento e ao roteamento de referência geralmente produz melhorias mais mensuráveis ​​do que a troca para um modelo ADC ligeiramente “melhor”.

Contribuidores de ruído e acoplamento em estilo de lista que comumente impactam o ENOB:

- Ruído térmico (resistores front-end, amplificadores, impedância da fonte do sensor)
- Ruído de referência e impedância de referência
- Ruído de quantização e incerteza de abertura (dependente da frequência)
- Acoplamento digital através de caminhos de terra/retorno e trilhos de alimentação
- Captação EMI através de nós de alta impedância e traços longos

Velocidade: tempo de conversão, rendimento e latência como questões separadas

A velocidade é frequentemente descrita como tempo de conversão: o atraso desde a amostragem (ou início da conversão) até um código de saída válido.A métrica que importa depende da personalidade do sistema: os loops de controle se preocupam com a latência e o determinismo, enquanto os sistemas de registro e fluxo se preocupam com a taxa de transferência sustentada e o buffer.

Diferenças de velocidade baseadas na arquitetura

O tempo de conversão varia drasticamente de acordo com a arquitetura ADC, e as compensações tendem a surgir rapidamente quando o front-end analógico e as restrições de layout são reconhecidos.

• Flash ADC

Os conversores Flash podem concluir conversões em dezenas de nanossegundos ou menos.Eles se adaptam a cenários extremos de largura de banda quando a potência e o custo são aceitáveis.No trabalho diário de hardware, as preocupações dominantes passam a ser a disciplina de layout e a força da unidade de entrada, porque o front-end deve se estabilizar excepcionalmente rápido e os parasitas deixam de ser “pequenos detalhes”.

• SAR (Registro de Aproximação Sucessiva) ADC

Os ADCs SAR geralmente ficam em uma banda intermediária prática, de microssegundos a centenas de nanossegundos em peças de alto desempenho.Eles também introduzem uma restrição comum do mundo real: a entrada é normalmente amostrada por uma rede de capacitores chaveados.A fonte de sinal deve carregar o capacitor de amostragem dentro da janela de aquisição, ou o projeto deve adicionar um amplificador buffer e/ou uma rede RC.Muitos problemas que inicialmente parecem “não linearidade ADC” acabam sendo resolvidos incompletos no instante da amostragem, o que pode ser enlouquecedor até que o tempo de aquisição e a impedância da fonte sejam anotados e verificados.

• ADC de inclinação dupla (integração)

Os ADCs de inclinação dupla normalmente duram dezenas a centenas de milissegundos por conversão e podem fornecer forte rejeição de interferência periódica (principalmente 50/60 Hz) quando configurados adequadamente.Eles são frequentemente escolhidos para medições lentas e de alta precisão no estilo de instrumentação, onde a latência é tolerada e a repetibilidade é valorizada.

A taxa de amostragem deve corresponder à largura de banda e ao comportamento de acomodação

Escolher “amostras por segundo” não é apenas um exercício de Nyquist.O front-end analógico deve atingir a precisão necessária antes do evento de amostragem.Se a meta for, por exemplo, 0,5 LSB de estabilização em um sistema de alta resolução, o tempo de estabilização pode se tornar o fator limitante mesmo quando o núcleo ADC for rápido o suficiente.Um hábito de design confiável é tratar toda a rede de entrada como parte do orçamento de tempo, em vez de algo para “ajustar mais tarde”, porque surpresas de liquidação em estágio final tendem a desencadear retrabalho apressado e desconfortável.

Elementos de estilo de lista que pertencem ao orçamento de liquidação/tempo:

- Impedância de saída do sensor e qualquer rede de proteção
- Componentes do filtro anti-alias e suas constantes de tempo
- Resistência do multiplexador e comportamento de injeção de carga
- Largura de banda do amplificador de buffer, taxa de variação e recuperação
- Janela de aquisição ADC e características do capacitor de amostragem

Faixa de entrada, polaridade e largura de banda frontal (como o ADC encontra o sinal real)

A faixa de entrada e a polaridade, unipolar versus bipolar, de terminação única versus diferencial, definem como o ADC se conecta ao ambiente do sinal.As entradas diferenciais podem reduzir a sensibilidade ao ruído de modo comum e melhorar a robustez em configurações eletricamente ruidosas, mas também forçam a verificação cuidadosa dos limites de modo comum, oscilação de saída do amplificador e comportamento de proteção de entrada.

A largura de banda front-end é frequentemente subestimada.Mesmo quando o sinal de interesse é “lento”, bordas rápidas, interferência ou amostragem multiplexada podem exigir ampla largura de banda para que o sinal se estabeleça de forma rápida e previsível.Com canais multiplexados, os efeitos de memória canal a canal e o compartilhamento de carga podem distorcer as leituras, a menos que a rede seja projetada para recuperar entre amostras;na primeira vez que isso aparece, pode parecer que o sistema está “assombrado”, mas geralmente é apenas uma dinâmica de carga, sendo honesto.

Tensão de referência: a âncora de estabilidade por trás de cada código

A referência define a escala de cada código de saída e seu comportamento geralmente determina se a calibração permanece significativa ao longo da temperatura e do tempo.Se a referência oscilar ou for poluída pelo ruído da placa, o ADC pode parecer inconsistente mesmo quando o próprio conversor estiver se comportando conforme especificado.

Referência Interna vs. Referência Externa

As referências internas reduzem a contagem de componentes e simplificam a integração, mas podem apresentar maior ruído ou desvio do que as referências externas de precisão.As referências externas podem melhorar a estabilidade quando o roteamento, o desacoplamento e o posicionamento térmico são tratados adequadamente.Em projetos práticos, colocar a referência próxima ao ADC, usando um caminho de retorno limpo e separando-a de correntes digitais rápidas pode ser tão importante quanto as especificações na folha de dados.

Deriva, Ruído e Sensibilidade de Carga

O desvio de referência aparece como variação de ganho de longo prazo e o ruído de referência aparece diretamente como ruído de conversão.Uma questão mais sutil é o carregamento dinâmico de referência: alguns ADCs extraem correntes transitórias da referência durante a amostragem ou conversão.Se a fonte de referência ou sua rede de desacoplamento não puder fornecer esses impulsos de corrente de maneira limpa, ruído e distorção extras poderão aparecer de maneiras que levarão muito tempo para depurar após o layout ser congelado.

Comportamentos de referência em estilo de lista que geralmente surgem durante a validação:

- Desvio de temperatura e envelhecimento a longo prazo
- Ruído de banda larga e baixa frequência (1/f)
- Etapas de carregamento dinâmico durante a conversão
- Sensibilidade à impedância da fonte de referência e posicionamento do desacoplamento

Restrições da interface digital: a taxa de transferência surge no nível do sistema

O formato de saída (paralelo vs. serial) é mais do que uma preferência de fiação;torna-se um contrato de tempo e rendimento com o processador ou FPGA.Um conversor com forte desempenho analógico ainda pode ter um desempenho insuficiente se a interface e o caminho de dados não puderem mover os dados de forma contínua e previsível.

Interfaces seriais (SPI, LVDS, JESD204, etc.)

Os links seriais reduzem a contagem de pinos, mas introduzem requisitos de clock, latência, sobrecarga de protocolo e sensibilidade de jitter.Um tropeço recorrente no nível do sistema é assumir que a largura de banda da interface “é igual” à taxa de amostragem do ADC, sem orçamento para enquadramento, atrasos de leitura, sincronização, sobrecarga de pista e tempo de serviço de software/firmware.Essa incompatibilidade tende a aparecer tarde, justamente quando os cronogramas estão apertados e a paciência é mais escassa do que alguém gostaria de admitir.

Considerações sobre interface serial em estilo de lista que normalmente limitam a captura sustentada:

- Sobrecarga de protocolo e eficiência de enquadramento
- Latência de leitura e profundidade de buffer
- Qualidade do relógio, transferência de jitter e requisitos de alinhamento
- Tempo de serviço de firmware/driver e variabilidade de agendamento

Orçamento de processador/FPGA e tempo determinístico

A amostragem sustentada é frequentemente limitada pela configuração do DMA, limites máximos de taxa de interrupção, largura de banda de memória, efeitos de cache e estratégia de buffer.Uma etapa de seleção pragmática é calcular a taxa de dados do pior caso (incluindo metadados) e verificar se todo o caminho de captura pode sustentá-la continuamente, não apenas em rajadas curtas que parecem boas em uma demonstração rápida.

Energia, pacote, restrições de PCB e compensações custo-desempenho

Os limites de fornecimento, a dissipação de energia e o tipo de embalagem influenciam o comportamento térmico e o risco de layout.Pacotes pequenos economizam espaço, mas podem aumentar a densidade de roteamento, aumentar os caminhos de acoplamento e dificultar o particionamento disciplinado.Em muitas placas reais, a “atualização” mais satisfatória não é um conversor de resolução mais alta, mas uma escolha de pacote que permite um aterramento mais limpo, traços de referência mais curtos e mais separação entre regiões analógicas e digitais – mudanças que tendem a aparecer claramente nas medições de ruído.

Custo versus desempenho é melhor avaliado no nível do sistema.Um ADC de baixo custo que força um buffer de precisão, uma referência mais limpa, uma filtragem mais rigorosa ou camadas extras de PCB pode acabar custando mais do que um ADC de nível superior que simplifica os circuitos circundantes e reduz a incerteza de integração.

Estratégia de seleção prática (um quadro de decisão que resiste ao escrutínio)

Uma maneira confiável de escolher um ADC é bloquear os requisitos na seguinte ordem, usando números que a equipe pode medir e verificar novamente à medida que o projeto evolui:

Ordem de bloqueio de requisitos

• Definir a menor mudança significativa de sinal e o nível de ruído tolerável (isso informa as metas de resolução efetiva).

• Defina a largura de banda máxima do sinal e a tolerância à latência (isso orienta a taxa de amostragem e o ajuste da arquitetura).

• Validar a capacidade da unidade de entrada e definir o orçamento (isso geralmente decide se o buffer será adicionado).

• Escolha uma abordagem de referência que atenda às expectativas de desvio e ruído sob roteamento real e restrições térmicas.

• Confirme se a interface digital e o caminho de dados downstream podem sustentar a taxa de transferência contínua.

• Refine as opções de pacote, potência e custo, uma vez que as restrições acima estejam se comportando bem juntas.

Essa ordem ajuda a evitar uma armadilha familiar: selecionar um conversor com base na resolução e na taxa de amostragem principal e, em seguida, descobrir tarde que o ruído de referência, os limites de acomodação ou o tempo da interface acabam estabelecendo o verdadeiro limite máximo para o desempenho do sistema.

Conclusão

O projeto do ADC é, em última análise, um problema de engenharia em nível de sistema, e não um simples exercício de seleção de componentes.A qualidade real da conversão depende de quão bem toda a cadeia de sinal funciona em conjunto, incluindo o front-end analógico, circuito de referência, rede de amostragem, sistema de relógio, interface digital e implementação de PCB.Diferentes arquiteturas ADC, como Flash, SAR, dual-slope, pipeline e sigma-delta, resolvem, cada uma, diferentes prioridades de desempenho envolvendo velocidade, resolução, latência, largura de banda, rejeição de ruído e consumo de energia.Em aplicações práticas, o melhor ADC é geralmente aquele que corresponde ao comportamento real do sinal, às condições ambientais e aos requisitos de estabilidade de longo prazo do sistema completo, em vez de simplesmente oferecer as mais altas especificações no papel.

Perguntas frequentes [FAQ]

1. Por que o desempenho do ADC no mundo real muitas vezes fica aquém das especificações de resolução da folha de dados?

A resolução da folha de dados ADC descreve apenas o número de códigos digitais possíveis, não a precisão real alcançada em um sistema funcional.No hardware prático, fatores como ruído de referência, instabilidade do clock, comportamento de estabilização do front-end, layout da PCB, qualidade do aterramento e limitações do driver de entrada geralmente reduzem o desempenho efetivo do conversor.À medida que as frequências de entrada aumentam, a incerteza de temporização e a distorção analógica podem consumir a faixa dinâmica utilizável muito antes que a profundidade teórica de bits seja alcançada.

2. Como a filtragem anti-alias influencia a precisão geral da medição do ADC?

A filtragem anti-alias limita o conteúdo de frequência indesejado antes da amostragem, para que os sinais fora de banda não voltem para a banda de sinal utilizável.Uma vez que ocorre o aliasing, os artefatos resultantes tornam-se matematicamente indistinguíveis dos dados de sinal válidos.Na prática, a filtragem anti-alias fraca geralmente produz estímulos inesperados, distorções ou componentes de frequência falsos que parecem legítimos durante a análise.O projeto adequado do filtro torna-se, portanto, essencial para preservar medições confiáveis ​​em sistemas de aquisição de dados de alta velocidade.

3. Por que o comportamento de amostragem e retenção é crítico em sistemas ADC de alta resolução?

O circuito sample-and-hold deve capturar o sinal analógico e permitir que o capacitor de amostragem se estabilize completamente antes do início da conversão.Se o driver de entrada ou a impedância da fonte não puder carregar o capacitor com rapidez suficiente, o ADC produzirá erros de conversão tendenciosos em vez de ruído puramente aleatório.Esses problemas de acomodação tornam-se mais graves em frequências de entrada mais altas ou durante a multiplexação de canais, onde o capacitor de amostragem deve transitar repetidamente entre grandes diferenças de tensão.

4. Como o jitter de abertura limita o desempenho do ADC em altas frequências?

O jitter de abertura introduz incerteza no tempo exato do instante de amostragem.Quando o sinal de entrada muda rapidamente, mesmo pequenos erros de temporização se traduzem diretamente em erros de medição de tensão.Em sistemas de alta velocidade, como osciloscópios, receptores de RF e rádios definidos por software, o jitter do relógio muitas vezes se torna a limitação dominante na resolução efetiva e na faixa dinâmica, mesmo quando o próprio ADC suporta alta profundidade nominal de bits.

5. Por que os ADCs SAR são amplamente utilizados em sistemas modernos de sinais mistos?

Os ADCs de Registro de Aproximação Sucessiva (SAR) fornecem um equilíbrio prático entre velocidade, resolução, eficiência de energia e complexidade de silício.Eles usam um processo de conversão de pesquisa binária que reutiliza um único comparador e DAC, em vez de exigir hardware paralelo massivo, como conversores flash.Isso torna os ADCs SAR altamente adequados para sistemas embarcados, controle industrial, instrumentação e interfaces de sensores onde a resolução moderada a alta e o uso eficiente de energia são importantes.

6. O que torna os Flash ADCs adequados para aplicações de velocidade extremamente alta, apesar de suas limitações?

Os Flash ADCs realizam todas as comparações de tensão simultaneamente usando grandes conjuntos de comparadores, permitindo que as conversões sejam concluídas de forma extremamente rápida e com latência muito baixa.Essa arquitetura é altamente eficaz em aplicações como sistemas de comunicação de alta velocidade, radar e osciloscópios de banda larga.No entanto, a contagem do comparador cresce exponencialmente com a resolução, aumentando o consumo de energia, a área de silício, a capacitância de entrada e a complexidade da calibração.

7. Por que os sistemas de medição de precisão geralmente preferem arquiteturas ADC de inclinação dupla?

Os ADCs de inclinação dupla convertem tensão em tempo por meio de processos de integração e desintegração.Isso naturalmente calcula a média do ruído e rejeita fortemente interferências periódicas, como zumbido da rede elétrica de 50 Hz ou 60 Hz.Devido à sua excelente estabilidade a longo prazo e rejeição de ruído, os conversores de inclinação dupla continuam populares em instrumentação de precisão e multímetros digitais, embora suas velocidades de conversão sejam muito mais lentas do que as arquiteturas modernas de alto rendimento.

8. Como a qualidade da tensão de referência e o layout do PCB afetam diretamente a precisão do ADC?

A tensão de referência define a escala de cada código de saída digital, portanto, qualquer desvio, ruído ou instabilidade aparece diretamente nos resultados da conversão.O mau layout da PCB também pode introduzir ruído de comutação digital na rede de referência ou nos caminhos de aterramento analógicos, degradando a resolução efetiva.Em muitos sistemas, o roteamento cuidadoso, o desacoplamento, a estratégia de aterramento e o gerenciamento térmico melhoram a precisão da medição mais do que simplesmente atualizar o próprio ADC.

9. Porque é que o ENOB é mais significativo do que a resolução nominal na avaliação prática do ADC?

O número efetivo de bits (ENOB) reflete a resolução real utilizável após contabilizar ruído térmico, instabilidade de referência, jitter, ruído de quantização e imperfeições analógicas.Um conversor pode anunciar uma resolução nominal muito alta, mas o ruído e a interferência do mundo real geralmente reduzem o número de bits confiáveis ​​disponíveis durante a operação.O ENOB fornece, portanto, uma indicação mais realista da qualidade da medição em sistemas implantados.

10. Por que os ADCs deveriam ser tratados como parte de uma cadeia de sinal completa, em vez de componentes isolados?

O desempenho do ADC depende muito da interação entre o conversor, o driver de entrada, o filtro anti-alias, o circuito de referência, o sistema de relógio, a interface digital e o layout da PCB.Mesmo um ADC de alto desempenho pode produzir resultados ruins se os circuitos adjacentes introduzirem erros de acomodação, instabilidade de referência, ruído de acoplamento ou incerteza de temporização.Projetos bem-sucedidos geralmente resultam da otimização de todo o caminho do sinal, em vez de focar apenas nas especificações do ADC.
