Capacitores explicados: guia de tipos, funcionamento e aplicações

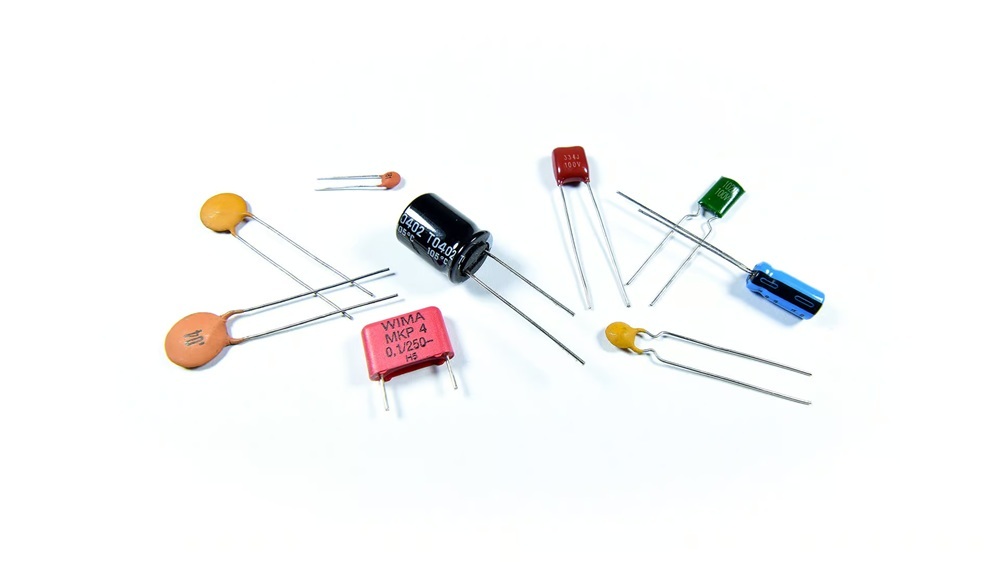

Capacitores são componentes eletrônicos básicos que armazenam e liberam carga elétrica para suportar muitas funções importantes do circuito.Sua capacitância, material dielétrico, tamanho e construção determinam como eles funcionam na filtragem, acoplamento, temporização, armazenamento de energia e estabilização de tensão.O artigo explica como funcionam os capacitores, descreve as principais categorias de capacitores e enfatiza melhorias recentes em materiais, confiabilidade, miniaturização e eficiência.Ele também mostra por que a seleção, as condições operacionais e a manutenção adequadas são importantes no design eletrônico moderno.

Catálogo

Explorando os capacitores

Os capacitores são elementos essenciais em circuitos eletrônicos, conhecidos por sua capacidade de armazenar e liberar carga elétrica de maneira controlada.Ao gerenciar a energia elétrica, eles influenciam o comportamento do circuito através de sua característica quantificada chamada capacitância.Esta característica mede a carga mantida sob uma diferença de potencial CC de 1 volt e é expressa em farads (F).No entanto, devido à impraticabilidade dos farads na maioria das aplicações, unidades menores como microfarads (µF), nanofarads (nF) e picofarads (pF) são comumente usadas:

• 1 F é igual a 1.000.000 µF.

• 1 µF é igual a 1.000 nF ou 1.000.000 pF.

A versatilidade dos capacitores permite sua integração em diversas aplicações.Eles atuam como barreiras para correntes CC enquanto permitem o fluxo de sinais CA, armazenam carga para fornecimento de energia e estabilizam sinais por meio de filtragem.Capacitores menores encontram aplicação frequente em sistemas de alta frequência, como osciladores e rádios, onde a precisão é crítica.Por outro lado, capacitores maiores se destacam em cenários de maior armazenamento de energia e filtragem de energia, melhorando o desempenho em sistemas que exigem fornecimento de energia estável.Inovações como capacitores cerâmicos multicamadas (MLCCs) introduzem soluções compactas e de alta capacitância, ampliando sua utilidade em projetos restritos.Entretanto, os condensadores electrolíticos, com a sua natureza polarizada, continuam a ser indispensáveis ​​em funções específicas.Mesmo com materiais e designs melhorados, a orientação correta durante a instalação ainda é necessária para evitar falhas.

Os capacitores operam através de dois processos fundamentais:

• Carregando: A energia elétrica é armazenada como um campo elétrico entre duas placas condutoras separadas por um material dielétrico.
• Descarregando: Essa energia armazenada é liberada de volta no circuito, contribuindo para o fluxo elétrico.

Estes dois processos não são meramente teóricos, mas são observados em numerosos cenários práticos:

• Nos adaptadores de energia, o zumbido de baixa frequência resulta de capacitores de filtragem mal configurados ou classificados, uma falha amplamente mitigada em projetos modernos para maior confiabilidade.
• Em sistemas de áudio, os capacitores de filtro mantêm uma potência consistente para evitar interrupções durante flutuações inesperadas de carga, melhorando diretamente a fidelidade e a estabilidade do som.

O princípio de “passar CA enquanto bloqueia CC” está no centro de muitas aplicações de capacitores.Os principais usos incluem:

• Acoplamento de sinal: Isolando os níveis DC entre os estágios do circuito enquanto permite a transferência de sinais AC.
• Ignorar redes: Ignorando frequências indesejadas para preservar a clareza do sinal.
• Filtrando aplicativos: Suavização do ruído da fonte de alimentação e estabilização das saídas.

Um capacitor carrega e descarrega continuamente com sinais CA.Este comportamento suporta operação em sistemas digitais e analógicos.Este efeito é usado para obter isolamento de tensão, controle de sinal e redução de ruído.Os sistemas de comunicação costumam utilizar conjuntos de capacitores para melhorar a qualidade do sinal, mostrando a importância desses componentes.

As tecnologias emergentes exigem capacitores cada vez mais compactos, robustos e eficientes em termos energéticos.Os avanços recentes incluem:

• Capacitores cerâmicos multicamadas (MLCCs) : Aproveitando materiais cerâmicos avançados para fornecer alta capacitância em formas miniaturizadas, atendendo a dispositivos como smartphones, eletrônicos automotivos e wearables.
• Dielétricos Aprimorados: Promovendo maior densidade energética e melhor gerenciamento térmico, alinhando-se às necessidades modernas de eficiência e confiabilidade em espaços mais apertados.

Fatores-chave como mudanças de temperatura, resistência em série equivalente (ESR) e tolerância de capacitância são cuidadosamente considerados.O ajuste desses parâmetros ajuda os capacitores a funcionarem bem sob condições diferentes e exigentes, tornando-os soluções eficazes em sistemas complexos.

O gerenciamento do desempenho de um capacitor geralmente começa com a avaliação de suas limitações.Por exemplo:

• Capacitores Eletrolíticos: Propensos à degradação ao longo do tempo devido à evaporação do seu eletrólito, enfatizando a importância da manutenção periódica em aplicações de alto estresse.
• Condições Operacionais: As diretrizes dos fabricantes especificam parâmetros, incluindo faixas de temperatura permitidas, corrente de ondulação e condições ambientais, que devem ser respeitados para evitar falhas prematuras.

Categorias de capacitores

Capacitores Fixos

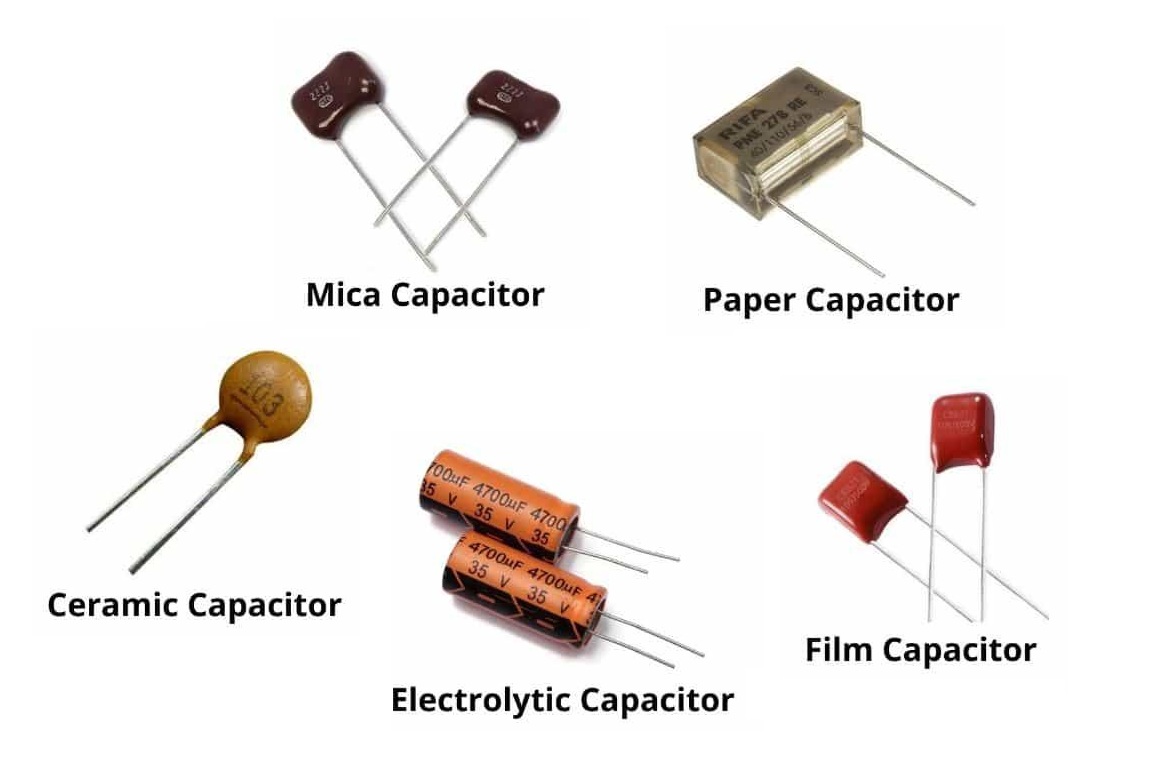

Os capacitores fixos exibem um valor de capacitância predefinido determinado por seus materiais dielétricos, atendendo a um amplo espectro de aplicações eletrônicas.Várias opções dielétricas otimizam o desempenho com base em necessidades específicas, incluindo cerâmica, mica, papel, filme e tipos eletrolíticos.

• Capacitores Cerâmicos: Os capacitores cerâmicos utilizam materiais de alta constante dielétrica, como titanato de bário, para refinar seus atributos funcionais.Versões cerâmicas de alta frequência são preferidas para circuitos de radiofrequência onde a estabilidade do sinal define o sucesso da aplicação, enquanto variedades de baixa frequência fornecem soluções confiáveis ​​em funções não críticas, como desvio de sinais.Os capacitores cerâmicos monolíticos (MLCCs) atendem à crescente demanda por eletrônicos compactos, equilibrando a miniaturização com relações robustas de capacitância-densidade.A sua integração em setores como tecnologia móvel, sistemas de comunicações e instrumentação de saúde revela o alinhamento da engenhosidade da engenharia com os requisitos.

• Capacitores de mica: Os capacitores de mica são celebrados por sua precisão e durabilidade inabaláveis.A sua resiliência torna-os valiosos em ambientes de alta frequência, especialmente para manter a consistência oscilatória em redes de comunicação.Esses componentes são excelentes em circuitos de sintonia sensíveis, onde pequenos desvios de capacitância podem produzir implicações significativas na estabilidade do sinal.Em comparação com tipos alternativos, os capacitores de mica são especialmente adequados em aplicações duradouras e de alta confiabilidade, ressaltando os princípios de engenharia de materiais adaptados para funcionalidade duradoura.

• Capacitores de papel: Embora os designs modernos tenham substituído amplamente os capacitores de papel por variedades avançadas de filme, suas capacidades de autocura permanecem benéficas em casos de uso especializados, como aplicações de alta tensão.Esses capacitores invocam insights sobre a progressão histórica da tecnologia dielétrica, transmitindo a transição de construções ambientalmente vulneráveis ​​para soluções contemporâneas otimizadas para tolerância térmica e confiabilidade estendida.

• Capacitores de filme: Implantando dielétricos plásticos especializados, como poliéster, polipropileno e poliestireno, os capacitores de filme unem durabilidade com consistência elétrica.Esses componentes são excelentes em circuitos de acoplamento, desvio de sinal e aplicações de temporização onde o desempenho previsível é crítico.Os capacitores de filme são fundamentais em sistemas que exigem alta fidelidade de sinal, como equipamentos de áudio e controles de automação industrial, garantindo uma operação perfeita e ao mesmo tempo acomodando padrões de qualidade rigorosos.

• Capacitores Eletrolíticos: Os capacitores eletrolíticos fornecem valores de capacitância significativos dominados por suas finas camadas dielétricas de óxido.Embora os requisitos de polaridade governem suas restrições de uso, inovações como polímeros condutores e projetos eletrolíticos de alumínio híbrido reduziram a Resistência em Série Equivalente (ESR), melhorando o desempenho para domínios de alta frequência.As aplicações incluem gerenciamento de energia com eficiência energética em veículos elétricos e sistemas de energia avançados, com variantes à base de tântalo sendo essenciais para dispositivos compactos que exigem estabilidade e confiabilidade incomparáveis.

Capacitores Trimmer

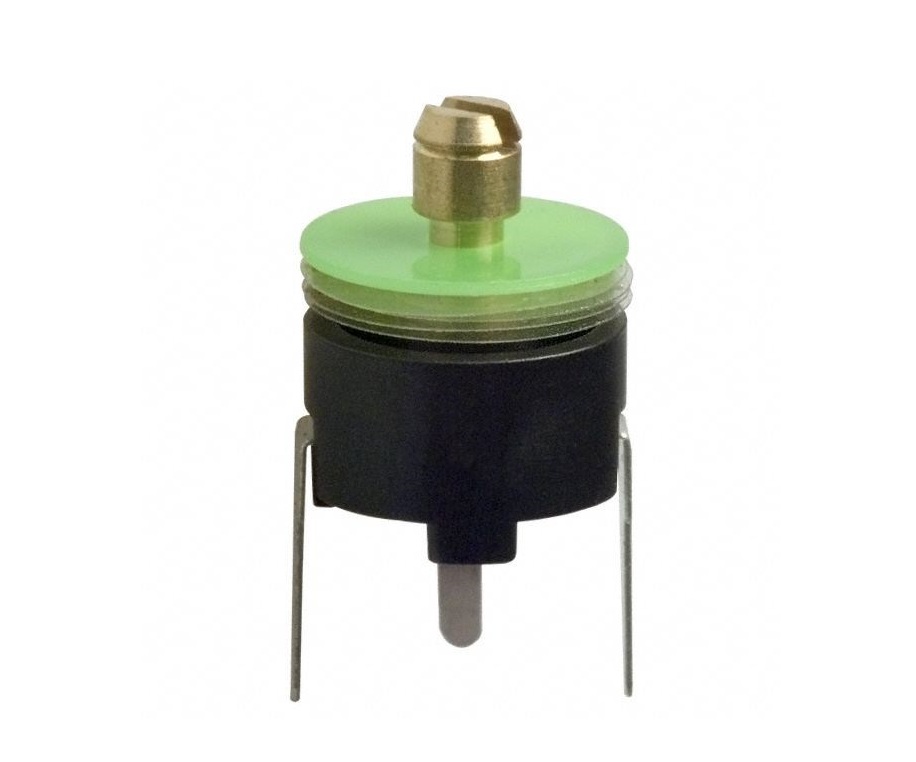

Os capacitores trimmer permitem ajustes precisos na capacitância do circuito para calibração de desempenho ideal.Uma vez sintonizados, seu valor torna-se fixo, permitindo manter a integridade do circuito.Esses capacitores utilizam dielétricos como porcelana, mica e poliestireno, cada um atendendo a demandas específicas de estabilidade, qualidade e restrições dimensionais.As aplicações comuns incluem alinhamento de frequência em osciladores e ajuste fino em sistemas de comunicação, preenchendo a lacuna entre o projeto e as tolerâncias funcionais.Esses capacitores são frequentemente usados ​​durante a fabricação e reparo para lidar com variações nos valores dos componentes e nas condições do sistema.

Capacitores Variáveis

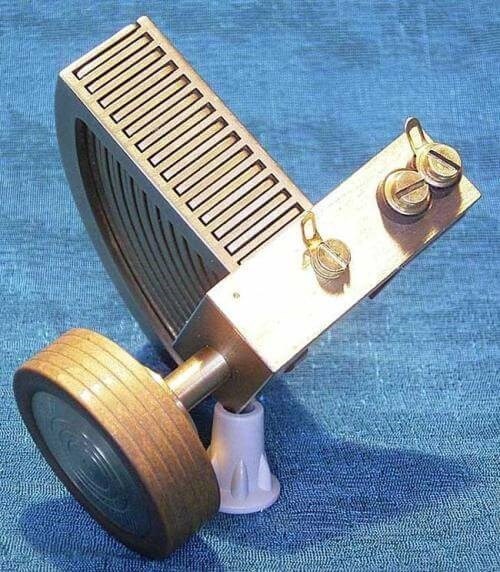

Os capacitores variáveis suportam modificações dinâmicas de capacitância para acomodar mudanças nas necessidades operacionais.Eles são indispensáveis ​​em tarefas como sintonia de ressonância, otimização de sinal de rádio e acoplamento de circuitos.Os projetos dielétricos de ar se destacam por sua confiabilidade, enquanto os modelos dielétricos de filme se alinham aos requisitos modernos para maior durabilidade e adaptabilidade à temperatura.Algumas configurações avançadas, como capacitores duplos, apresentam mecanismos de rotor duplo que oferecem maior precisão em infraestruturas de RF complexas, ilustrando seu papel no refinamento do controle de circuitos específicos de aplicações.

Avanços Contemporâneos em Capacitores

O progresso na tecnologia de capacitores remodela continuamente as possibilidades de uso e de mercado.Avanços recentes enfatizam o impulso para maior eficiência e funcionalidades inovadoras.

• Supercapacitores: Combinando os rápidos ciclos de carga-descarga dos condensadores tradicionais com capacidades de armazenamento de energia ao nível da bateria, os supercapacitores revolucionaram vários campos, desde sistemas de energia renovável até à mobilidade eléctrica e redes eléctricas de emergência.A sua influência estende-se à estabilização das flutuações de energia durante os picos de carga, apresentando soluções fiáveis ​​para as preocupações modernas de sustentabilidade.

• Capacitores de polímero: Substituindo eletrólitos líquidos convencionais por polímeros condutores sólidos, esses capacitores oferecem menor ESR, controle superior de temperatura e alta confiabilidade em operações de longo prazo.Suas aplicações abrangem setores que exigem desempenho consistente de alta frequência, como wearables, conversores de energia e sistemas embarcados, refletindo a interação entre praticidade e inovações de fabricação de ponta.

• Capacitores cerâmicos monolíticos de alta capacitância (MLCCs): Os avanços na engenharia de materiais elevaram os MLCCs à vanguarda do projeto de circuitos compactos, alcançando níveis de capacitância superiores a 100 µF em espaços altamente restritos.Este progresso apoia a gestão de energia em dispositivos que exigem uma eficiência energética excepcional, como drones e smartphones, onde as limitações espaciais ditam layouts de circuitos sofisticados.

A indústria de condensadores abraçou a sustentabilidade à medida que as prioridades de produção evoluem sob pressões ecológicas.Regulamentações como a Restrição de Substâncias Perigosas (RoHS) promovem práticas de produção ambientalmente responsáveis, influenciando a seleção de materiais e estratégias de conformidade.Os fabricantes incorporam cada vez mais soluções ecológicas, incluindo soldadura sem chumbo e materiais recicláveis, ao mesmo tempo que mantêm padrões de qualidade rigorosos.Os mercados orientados para a conservação de energia apresentam um interesse crescente em tecnologias alternativas de condensadores, promovendo designs sustentáveis ​​e económicos, adaptados à produção em larga escala e a diversas aplicações.

Conclusão

Os capacitores continuam sendo essenciais na eletrônica porque ajudam a gerenciar a energia, melhorar a qualidade do sinal, estabilizar a energia e apoiar a operação confiável do circuito.Diferentes tipos de capacitores atendem a diferentes necessidades, desde designs fixos e variáveis ​​até opções avançadas, como supercapacitores, capacitores de polímero e MLCCs de alta capacitância.À medida que a tecnologia continua a exigir componentes mais pequenos, mais eficientes e mais duráveis, o desenvolvimento de condensadores continuará a ser importante para melhorar o desempenho, prolongar a vida útil e apoiar sistemas eletrónicos sustentáveis.

Perguntas frequentes [FAQ]

1. Que tipos de capacitores são comumente usados?

Os capacitores são agrupados com base em como são construídos e no material dentro deles.Os tipos comuns incluem capacitores eletrolíticos para alta capacitância, supercapacitores para armazenamento de energia, capacitores de filme para uso em alta frequência e capacitores cerâmicos para circuitos estáveis ​​e de uso geral.Alguns tipos especiais, como capacitores de mica e de tântalo, são usados ​​em aplicações específicas.Cada tipo é projetado para diferentes necessidades de circuito.

2. Qual a diferença entre os tipos de capacitores?

Os capacitores diferem principalmente no material utilizado entre suas placas.Este material afeta o desempenho deles, incluindo faixa de capacitância, manuseio de tensão e resposta de frequência.Os capacitores cerâmicos são estáveis ​​e usados ​​em circuitos de alta frequência, enquanto os capacitores de filme fornecem isolamento forte e bom desempenho em altas frequências.Outros fatores como tamanho, comportamento da temperatura e vida útil também afetam a escolha do capacitor.

3. Como funciona um capacitor?

Um capacitor armazena energia elétrica usando duas placas condutoras separadas por um material chamado dielétrico.Quando a tensão é aplicada, um campo elétrico se forma entre as placas, permitindo que a energia seja armazenada e liberada quando necessário.Esta função ajuda a estabilizar a tensão, filtrar sinais e apoiar o controle de potência em circuitos.

4. Os capacitores podem ser usados ​​em circuitos CA e CC?

Os capacitores funcionam em circuitos CA e CC, mas se comportam de maneira diferente.Em CC, eles carregam e bloqueiam a corrente constante.Em CA, eles carregam e descarregam continuamente, permitindo a passagem dos sinais.Isso os torna úteis para filtragem, controle de sinal e melhoria do desempenho do circuito.

5. Quais fatores são importantes na escolha de um capacitor?

A seleção de um capacitor depende da classificação de tensão, valor da capacitância e tipo.A classificação de tensão deve ser superior à tensão do circuito para evitar danos.A capacitância deve corresponder às necessidades do circuito.O tipo também deve se adequar à aplicação, seja para design compacto, alto armazenamento de energia ou desempenho estável.A verificação das fichas técnicas ajuda a garantir a escolha correta.
