Visão Geral do Amplificador Cascode

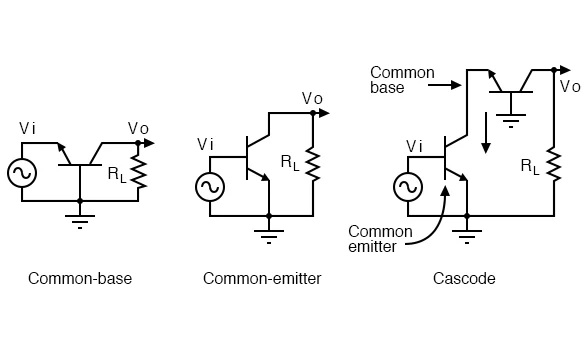

Um amplificador cascode é construído colocando dois estágios ativos em série: um dispositivo de entrada de emissor comum ou de fonte comum, seguido por um dispositivo de saída de base comum ou porta comum. À primeira vista, esse arranjo pode parecer uma maneira simples de aumentar o ganho, mas seu verdadeiro apelo é mais profundo. Ele aborda várias fraquezas recorrentes que surgem quando um único estágio de transistor é solicitado a operar em frequências mais altas, com maior precisão ou resistência de saída maior. No trabalho de design prático, essa topologia é frequentemente valorizada porque restringe o movimento da tensão interna, permitindo que a corrente do sinal seja tratada com maior compostura e menos interação indesejada.

Sua ideia de funcionamento é bastante direta: o transistor superior mantém o nó de saída do transistor inferior a uma tensão quase constante. Esse detalhe tende a ter mais peso do que os novatos esperam. Quando a tensão no dispositivo inferior não é permitida de oscilar livremente, o comportamento do transistor se torna mais estável e mais fácil de prever. O feedback capacitivo interno enfraquece notavelmente.

• O efeito Miller é reduzido

• O caminho reverso da saída para a entrada é suprimido

• O ganho é mantido em uma faixa de frequência mais ampla

• A estabilidade é mais fácil de preservar sob condições de operação exigentes

Do ponto de vista do design, o cascode é melhor visto como uma topologia moldada por compromissos do que como uma melhoria generalizada. Ele pode oferecer resistência de saída mais alta, isolamento de entrada e saída mais forte e largura de banda mais ampla, embora essas vantagens venham acompanhadas de uma redução na folga de tensão e maior sensibilidade ao viés. Em circuitos reais, essa troca raramente é abstrata. Uma topologia que parece elegante na análise de pequenos sinais pode se tornar awkward uma vez que limites de fornecimento, dispersão de dispositivos e oscilação de saída sejam avaliados juntos. Designers analógicos experientes costumam chegar ao cascode não por hábito, mas por reconhecer que um gargalo específico se recusa a ceder a opções mais simples.

Essa estrutura aparece amplamente nas entradas de RF, espelhos de corrente, estágios de ganho, núcleos de amplificadores operacionais e circuitos integrados de precisão. Nesses ambientes, múltiplas demandas geralmente pressionam ao mesmo tempo.

• Alto ganho

• Resposta rápida

• Baixo feedback indesejado

• Estabilidade aceitável em variação de processo e temperatura

Uma lição recorrente no design analógico de alto desempenho e confiável é que, quando um nó sensível é mantido em silêncio, o amplificador circundante geralmente se torna mais gerenciável, mais previsível e, francamente, menos frustrante de refinar.

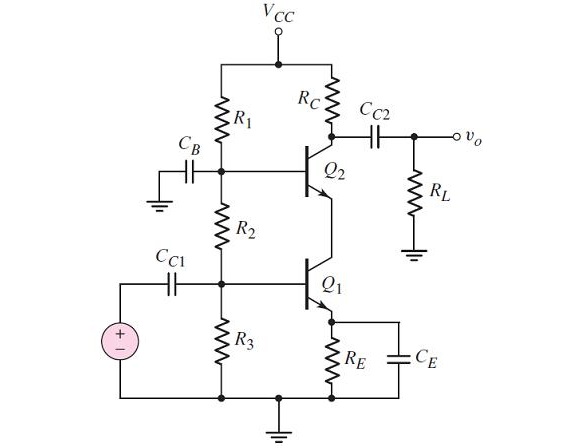

Circuito do Amplificador Cascode

Em um circuito cascode FET, o transistor inferior normalmente opera como uma etapa de fonte comum e recebe `Vin` em seu gate, enquanto o transistor superior opera como uma etapa de gate comum e entrega `Vout` através da carga de dreno `Rd`. O dispositivo inferior converte principalmente a tensão de entrada em corrente de sinal. O dispositivo superior então redireciona essa corrente para o nó de saída enquanto limita a variação de tensão no dreno do transistor inferior. Essa divisão de responsabilidades é uma das razões silenciosas pelas quais o cascode funciona tão bem: cada dispositivo é solicitado a fazer um trabalho mais focado, e o comportamento geral se torna mais fácil de moldar com intenção.

A supressão do efeito Miller está perto do centro do apelo do circuito. Em um amplificador de fonte comum simples, a capacitância gate-drain é multiplicada pelo ganho de tensão, fazendo com que a entrada apareça muito mais capacitiva e estreite a resposta em alta frequência. Na estrutura cascode, a tensão de dreno do transistor inferior se move apenas ligeiramente, de modo que essa capacitância não é mais multiplicada tão agressivamente. O benefício não é apenas um resultado elegante no papel. À medida que a frequência sobe, essa diferença muitas vezes separa uma etapa que ainda se comporta com disciplina de uma que começa a perder ganho e margem de fase mais cedo do que o designer gostaria.

Outra característica amplamente valorizada é o aumento na resistência de saída. Como o transistor superior protege o dispositivo inferior da variação direta da tensão de saída, a resistência de pequeno sinal vista na saída torna-se muito maior do que a de uma etapa de transistor único. Uma resistência de saída maior permite que a mesma corrente de sinal produza uma tensão de saída maior através da carga, o que suporta maior ganho de tensão. Esta é uma razão pela qual as estruturas cascode aparecem tão frequentemente no design analógico integrado, onde extrair mais ganho intrínseco de uma capacidade modesta do dispositivo pode parecer menos otimização e mais uma questão de sobrevivência.

Ao mesmo tempo, o circuito traz limites práticos que merecem reconhecimento claro. Os transistores empilhados precisam de tensão suficiente em cada dispositivo para manter ambos operando em sua região pretendida. Se a fonte disponível for muito baixa, um transistor pode sair da saturação ou da operação ativa, e o benefício de ganho antecipado pode desaparecer abruptamente. Essa dificuldade torna-se especialmente visível em processos CMOS de baixa tensão. Muitos designs de primeira passagem parecem respeitáveis em princípio, mas falham durante a verificação de polarização porque tensão interna demais já foi consumida antes que uma oscilação útil de saída esteja disponível. Esse momento é muitas vezes um lembrete sóbrio de que apenas a topologia não resgata um orçamento de tensão descuidado.

O isolamento de entrada-saída é outro aspecto forte do cascode. Como o transistor de entrada é isolado de grandes movimentos de tensão de saída, o acoplamento reverso de saída para entrada é muito mais fraco do que em um amplificador de estágio único. Isso melhora a previsibilidade, especialmente em alta frequência, onde capacitâncias parasitas e caminhos de feedback não intencionais muitas vezes dominam o comportamento mais do que qualquer um inicialmente gostaria de admitir. Em layouts cuidadosos, o benefício se torna ainda mais convincente. A topologia do circuito pode reduzir o acoplamento na teoria.

• O roteamento deve apoiar o mesmo objetivo

• A colocação dos dispositivos deve apoiar o mesmo objetivo

• O controle parasitário deve apoiar o mesmo objetivo

Uma maneira útil de interpretar o cascode é vê-lo como uma estrutura de processamento de corrente, em vez de uma etapa amplificadora de tensão no sentido simplificado usual. O transistor inferior sente e modula a corrente. O transistor superior abriga essa corrente de distúrbio e permite que ela seja convertida em uma tensão de saída maior em um nó de alta resistência. Essa perspectiva muitas vezes leva a um julgamento de design mais limpo, especialmente quando ganho, largura de banda e oscilação de saída estão sendo ponderados entre topologias de amplificadores em competição.

Amplificador Cascode Doblado

O amplificador cascode dobrado preserva a ideia central do cascode enquanto alivia uma de suas limitações mais persistentes: espaço de tensão. Em vez de empilhar todos os transistores diretamente em um único caminho de sinal vertical, a versão dobrada redireciona a corrente de sinal através de dispositivos de polaridade oposta. A corrente é, portanto, dobrada em outro ramo, onde a ação de gate comum ou base comum ainda proporciona alta resistência de saída e ganho forte. Isso torna a topologia especialmente atraente quando a tensão de fonte deixa pouco espaço para empilhamento confortável.

A principal atratividade da forma dobrada é que ela alivia o fardo da altura livre sem descartar o princípio de cascode subjacente. Em um cascode convencional, vários transistores podem precisar permanecer em saturação ao mesmo tempo ao longo do mesmo caminho de corrente. Em ambientes modernos de baixa tensão, essa demanda pode consumir mais tensão do que o projeto pode permitir sem tensão em outro lugar. A arquitetura dobrada redistribui o caminho do sinal para que uma porção maior da fonte disponível possa ser utilizada de forma mais eficaz. É por isso que se tornou uma solução familiar no design de circuitos integrados analógicos de baixa tensão, especialmente em amplificadores operacionais e circuitos de interface de sensores.

O cascode dobrado também se destaca porque muitas vezes oferece um equilíbrio prático entre ganho, velocidade e flexibilidade de modo comum de entrada. Em muitos núcleos de amplificadores, o designer deve decidir não apenas quanto ganho é desejado, mas também qual faixa de tensão de entrada deve ser tolerada e quanto deslocamento de saída deve permanecer disponível. A abordagem dobrada ajuda a reconciliar essas pressões com um pouco mais de graça. Ela não apaga as compensações.

• Ela redistribui-as

• Ela as expõe mais claramente

• Ela muitas vezes as torna mais fáceis de negociar

Em muitos casos, esse tipo de equilíbrio é mais útil do que forçar um único parâmetro a parecer impressionante de forma isolada.

Dito isso, esta topologia não é isenta de custos. Amplificadores cascode dobrados geralmente incluem mais ramificações, mais circuitos de polarização e mais nós internos do que estruturas mais simples de estágio único. Essas adições podem aumentar a complexidade do design, o consumo de energia e a contribuição de ruído se não forem tratadas com cuidado. Na prática, os dispositivos extras também criam mais oportunidades para desajustes e capacitância parasita moldarem o desempenho de maneiras indesejadas. Um cascode dobrado tende a recompensar um planejamento disciplinado da polarização e uma inspeção paciente do pequeno sinal. Quando esses detalhes são negligenciados, a topologia pode perder boa parte de seu apelo e se transformar em um design que resiste à estabilização e se recusa a ser otimizado com graça.

Outra força do cascode dobrado é sua utilidade como um único estágio de ganho dominante em amplificadores de precisão. Porque ele pode fornecer ganho alto e largura de banda relativamente ampla dentro de um estágio principal, a compensação de frequência geralmente é mais gerenciável do que em arquiteturas de múltiplos estágios. Isso ajuda a explicar por que ele aparece com tanta frequência em amplificadores operacionais que devem permanecer estáveis enquanto dirigem estágios posteriores ou cargas capacitivas moderadas. Em muitos designs bem-sucedidos, o verdadeiro mérito do cascode dobrado reside não apenas em seu desempenho intrínseco, mas também na forma como torna o amplificador geral mais fácil de fechar, polarizar e compensar sob restrições de fornecimento realistas. Designers tendem a valorizar esse tipo de cooperação de uma topologia porque reduz a quantidade de correção de força bruta necessária mais tarde.

De forma mais ampla, o cascode dobrado reflete um instinto de design durável na engenharia analógica: quando o empilhamento direto exige muita tensão, o caminho do sinal pode ser reorganizado em vez de abandonado. Essa ideia manteve essa topologia relevante através de múltiplas gerações de tecnologia de processo. Não é meramente uma solução alternativa de baixa tensão.

• É uma resposta arquitetônica à tensão limitada

• Suporta ganho sem abrir mão do controle

• Suporta velocidade sem convidar uma instabilidade excessiva

• Permanece bem alinhado com as pressões práticas do design analógico

Características e Desempenho do Amplificador Cascode

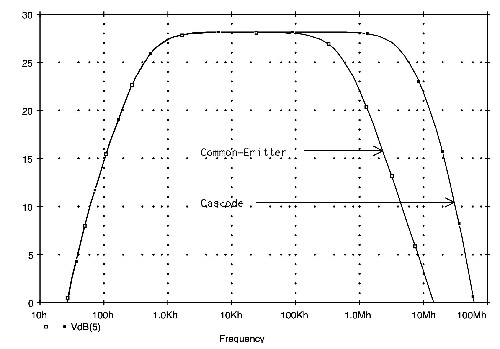

Comportamento em Alta Frequência do Amplificador Cascode

Por que o desempenho em alta frequência frequentemente se deteriora em estágios mais simples

O amplificador cascode é amplamente apreciado pela forma como lida com a operação de alta frequência com uma compostura incomum. Em um estágio básico de emissor comum ou fonte comum, o ganho de tensão frequentemente começa a declinar à medida que a frequência aumenta, e esse declínio raramente surpreende alguém que passou um tempo com circuitos reais.

Vários fatores geralmente conduzem esse comportamento:

• Capacitâncias parasitas internas

• Capacitâncias ligando nós de entrada e saída

• Caminhos de feedback não intencionais

• Crescimento da defasagem em frequências mais altas

• Perda progressiva de ganho efetivo

• Restrição de largura de banda anterior

À medida que esses efeitos se acumulam, o amplificador já não responde com a mesma clareza que demonstra na região de média banda. O que parece gerenciável na teoria pode se tornar frustrantemente desigual na medição, especialmente quando a faixa de frequência é empurrada além das margens confortáveis.

Como a estrutura cascode responde à origem do problema

O cascode aborda essa questão no nó onde o problema geralmente começa. O transistor inferior atua como o dispositivo de entrada principal, enquanto o transistor superior mantém a tensão do coletor ou dreno do dispositivo inferior quase constante.

Esse arranjo muda as condições elétricas de uma maneira muito deliberada. Uma vez que o nó intermediário não experimenta mais grandes variações de sinal, a capacitância parasitária conectada a esse nó tem muito menos oportunidade de retornar as variações de saída para o lado de entrada. Na prática, isso enfraquece muito o efeito Miller, que é frequentemente o mecanismo mais responsável pela queda em alta frequência de um amplificador de estágio único.

O que isso significa no comportamento real do amplificador

Uma vez que o efeito Miller é reduzido, o pólo dominante em alta frequência se desloca para cima. A largura de banda utilizável se estende mais, e o ganho permanece mais plano em uma faixa de frequência mais ampla.

É por isso que o cascode aparece com tanta frequência em:

• Frentes de RF

• Caminhos analógicos de banda larga

• Estágios de precisão e alta velocidade

O apelo não é simplesmente que o amplificador pode atingir um limite de frequência mais alto. Uma vantagem mais persuasiva é que tende a preservar um ganho ordenado e previsível antes que esse limite seja atingido. No design prático, essa distinção tem um peso real, porque uma largura de banda teórica ampla oferece conforto limitado se o ganho já começou a se desviar da faixa de operação pretendida.

Integridade do sinal em alta frequência além da largura de banda de pequeno sinal

O cascode também melhora o comportamento do sinal em alta frequência de uma maneira mais ampla do que apenas a largura de banda. À medida que a frequência aumenta, as parasitas de layout, as capacitâncias do dispositivo e o acoplamento entre estágios frequentemente começam a influenciar o desempenho de maneiras que são sutis, cumulativas e ocasionalmente difíceis de diagnosticar.

O cascode ajuda a restringir essa sensibilidade ao reduzir a intensidade com que o transistor de entrada reage a perturbações que se originam no lado de saída. Como resultado, o comportamento medido muitas vezes permanece mais próximo dos cálculos iniciais. Designers com ampla experiência prática tendem a valorizar essa característica porque diminui a chance de um circuito se comportar de maneira educada na análise, mas se tornar temperamental na bancada.

Inversão de saída e a conclusão mais reveladora

Em implementações comuns, a saída geral permanece invertida em relação à entrada. Mesmo assim, esse detalhe geralmente é secundário.

O ponto mais revelador é que o cascode mantém um ganho útil e um comportamento de frequência mais limpo em regiões onde um amplificador de estágio único mais simples já mostraria:

• Queda notável

• Degradação de fase

• Sensibilidade aumentada a efeitos parasitários

Características de Estabilidade do Amplificador Cascode

Por que a instabilidade surge em circuitos rápidos e de alto ganho

O amplificador cascode também é reconhecido por seu comportamento de estabilidade ordenada. Em circuitos de alta frequência e alto ganho, a instabilidade raramente vem de uma única causa dramática. Mais frequentemente, desenvolve-se a partir de várias interações menores que se acumulam até que o estágio se torne difícil de confiar.

Contribuintes típicos incluem:

• Capacitâncias parasitárias

• Desajustes de impedância

• Variações de polarização

• Caminhos de feedback não intencionais

O cascode ajuda a gerenciar essas interações, dividindo responsabilidades entre dois transistores e limitando grandes variações de voltagem no nó interno mais sensível.

Supressão da influência reversa do lado de saída

O transistor inferior opera com uma voltagem de coletor ou dreno quase fixa. Essa condição reduz o grau em que as mudanças do lado de saída podem alterar o comportamento do dispositivo de entrada.

Em um estágio mais simples, grandes movimentos de voltagem de saída podem se acoplar retroativamente através das capacitâncias do dispositivo e remodelar a resposta aparente de entrada. No cascode, esse mecanismo é fortemente suprimido. O caminho de sinal resultante se comporta com mais consistência e muito menos surpresas à medida que a frequência aumenta, que é exatamente o tipo de disciplina que os engenheiros tendem a apreciar depois de lidar com topologias menos cooperativas.

Isolamento fornecido pelo transistor superior

O transistor superior melhora ainda mais a estabilidade ao proteger o dispositivo de entrada da variação de voltagem do lado de saída. Isso aumenta o isolamento entrada-saída e reduz a interação indesejada entre as redes de fonte e carga.

No trabalho de design prático, isso geralmente torna as seguintes tarefas menos frágeis:

• Ajuste

• Sintonização

• Ajuste de polarização

Esse benefício torna-se especialmente notável quando os resultados da simulação inicialmente parecem limpos, mas as parasitas de placa reais e as tolerâncias dos componentes começam a expor pontos fracos. O cascode muitas vezes estreita essa lacuna entre a análise ideal e a implementação física, o que pode poupar uma grande quantidade de retrabalho na fase final.

Comportamento de polarização sob condições de sinal variáveis

A estabilidade de polarização também merece atenção cuidadosa. Uma vez que o dispositivo inferior experimenta menos variação em suas voltagens terminais, seu ponto de operação é mais fácil de preservar quando as condições de sinal mudam.

Isto não remove a necessidade de um projeto cuidadoso de tendência. No entanto, reduz a possibilidade de que oscilações normais de saída empurrem o transistor de entrada para uma região menos linear ou menos previsível. Em um estágio bem executado, isso geralmente leva a uma transcondutância mais estável, ganho mais consistente e menos distorção associada ao desvio do ponto de operação interna.

Redução do risco de oscilação

A redução do risco de oscilação se destaca em sistemas analógicos rápidos e de RF. Um estágio pode oferecer ganho suficiente no papel e ainda falhar na prática se caminhos de feedback ocultos acionarem oscilações ou auto-oscilação.

O cascode limita a formação de fortes laços de feedback interno antes que se tornem disruptivos. Seu comportamento estável não é, portanto, um efeito colateral feliz. Resulta diretamente da maneira como a topologia confina variações de tensão sensitivas a locais que são mais fáceis de controlar.

Uma perspectiva de design mais ampla sobre a estabilidade

Uma maneira útil de ver o cascode é que ele faz mais do que aumentar alvos de desempenho numérico. Ele impõe estrutura ao comportamento interno do amplificador.

Essa disciplina estrutural é muitas vezes o que confere a um projeto seu acabamento profissional. Circuitos estáveis raramente são aqueles com o ganho bruto mais agressivo; eles são mais frequentemente aqueles em que cada nó é permitido fazer exatamente o que o circuito pede, sem movimentos excessivos e sem interações ocultas esperando para surgir mais tarde.

Vantagens e Restrições do Amplificador Cascode

Principais Vantagens

O amplificador cascode oferece uma combinação de propriedades que é difícil de obter a partir de um design simples de estágio único. Esses benefícios surgem de um princípio compartilhado: um transistor processa o sinal de entrada, enquanto o outro limita variações excessivas de tensão no nodo intermediário sensível.

As vantagens típicas incluem:

• Alto ganho de tensão

• Alta resistência de saída

• Largura de banda ampla

• Forte isolamento entre entrada e saída

• Melhoria da estabilidade em alta frequência

O que torna isso especialmente satisfatório do ponto de vista do design é que essas características não são montadas através de um remendo de correções. Elas crescem naturalmente da topologia em si.

Seu alto ganho de tensão é especialmente atraente em blocos de construção analógicos onde ganho adicional é desejado sem introduzir complexidade excessiva de feedback. A grande resistência de saída do cascode também se encaixa naturalmente com cargas de fonte de corrente, cargas ativas e estágios de ganho em circuitos integrados.

Em muitos ambientes de CI, isso se traduz em uma vantagem muito prática: o ganho pode frequentemente ser aumentado substancialmente sem forçar o circuito a uma forma de múltiplos estágios mais elaborada. Para designers que tentam equilibrar desempenho, área e esforço de implementação, essa troca pode parecer refrescante e eficiente.

A largura de banda ampla é um dos benefícios mais familiares da topologia cascode. Ao reduzir o efeito Miller, evita uma das limitações de frequência mais persistentes encontradas em amplificadores de emissor comum e fonte comum.

Isso torna o cascode bem adequado para:

• Amplificadores de RF

• Cadeias analógicas de larga largura de banda

• outros circuitos que requerem tanto ganho quanto rapidez

Nessas configurações, mesmo uma melhoria moderada no controle parasitário pode produzir um benefício em nível de sistema que parece mais substancial do que um aumento igualmente moderado no ganho nominal. Esse resultado muitas vezes é mais claro em hardware do que inicialmente aparece em equações.

O cascode também fornece forte isolamento entre entrada e saída. Isso é especialmente útil em sistemas onde a carga de saída, redes de correspondência ou estágios adjacentes podem variar.

Um melhor isolamento significa que as características de entrada são menos perturbadas por alterações do lado da saída, o que ajuda a preservar:

• Ganho

• Largura de banda

• Comportamento de impedância previsível

Na prática, isso frequentemente encurta o esforço de ajuste durante o desenvolvimento, particularmente quando o circuito circundante é denso ou operando próximo de seus limites de frequência. Esse tipo de previsibilidade tende a ser apreciado não apenas em teoria, mas durante as longas e exigentes horas de refinamento que o hardware real muitas vezes demanda.

Outra característica atraente é a flexibilidade. A estrutura cascode aparece em amplificadores de tensão, espelhos de corrente, pares diferenciais, estágios de transimpedância, misturadores, front-ends de receptores e muitos outros subsistemas analógicos.

Configurações comuns incluem:

• Amplificadores de tensão

• Espelhos de corrente

• Pares diferenciais

• Estágios de transimpedância

• Misturadores

• Front-ends de receptores

Em projetos de misturadores e receptores, incluindo arquiteturas superheterodinâmicas, diferentes sinais podem ser aplicados a diferentes transistores para que a conversão e a amplificação ocorram de forma eficiente dentro da mesma estrutura geral. Esta capacidade de suportar múltiplas funções analógicas sem abandonar a topologia subjacente ajuda a explicar por que o cascode continua a ser um padrão de design tão duradouro.

De uma perspectiva de design mais ampla, o cascode é muitas vezes atraente porque melhora o desempenho através da topologia, em vez de apenas pela correção. Isso geralmente resulta em uma solução mais limpa e duradoura.

Quando a largura de banda e a estabilidade surgem naturalmente da estrutura do circuito, o design geralmente permanece mais robusto do que aquele que atinge resultados semelhantes apenas após a compensação ter sido adicionada para conter fraquezas subjacentes.

Principais Limitações

A limitação mais óbvia do amplificador cascode é a cabeça de tensão. Como dois transistores estão empilhados verticalmente, cada dispositivo deve ter tensão suficiente para permanecer em sua região de operação pretendida, como saturação para FETs ou modo ativo para BJTs.

Isso cria várias consequências imediatas:

• Um requisito de tensão de alimentação mínima mais alta

• Menos liberdade na alocação de tensão

• Maior pressão sobre o orçamento de oscilação de saída

Comparado a um estágio de único transistor mais simples, o cascode pede mais espaço para operar, e essa demanda pode moldar todo o design desde o início.

Essa limitação se torna muito mais perceptível em designs de baixa tensão. Quando a fonte disponível é pequena, pode não haver tensão suficiente em ambos os transistores enquanto ainda se preserva uma oscilação de saída adequada.

Nessas condições, as forças teóricas do cascode podem perder força prática porque o circuito pode sofrer de:

• Faixa dinâmica reduzida

• Desvio da região de operação pretendida durante excursões de sinal

• Restrições de oscilação mais apertadas

Por essa razão, o cascode básico é frequentemente menos atraente em ambientes modernos de baixa tensão, a menos que alternativas como o cascode dobrado sejam utilizadas.

A polarização introduz outra camada de dificuldade. Como ambos os transistores devem ser configurados corretamente, a rede de polarização deve satisfazer mais condições do que em um amplificador de estágio único.

Essas condições geralmente envolvem:

• Nível de corrente

• Distribuição de tensão

• Sobrecarga do dispositivo

• Oscilação de sinal esperada

Todos eles devem permanecer compatíveis. Pequenos erros nessas relações podem reduzir a oscilação de saída, enfraquecer a linearidade ou até mesmo impedir que um dispositivo opere corretamente. No trabalho de design real, frequentemente é aqui que um cascode inicialmente elegante começa a revelar compensações que são mais fáceis de ignorar em uma discussão puramente conceitual.

O cascode também pode restringir a oscilação de saída. Como as tensões dos nós internos são intencionalmente limitadas para suportar um comportamento estável e de larga banda, a saída pode não se mover tão livremente como em um estágio otimizado principalmente para grandes excursões de sinal.

Isso não torna a topologia inferior. Simplesmente mostra que o cascode não é universalmente ideal. Ele tende a servir melhor quando ganho, velocidade e isolamento importam mais do que extrair a maior oscilação possível de uma fonte muito limitada.

Também pode haver maior sensibilidade à qualidade da fonte de polarização em aplicações de precisão ou alta velocidade. Se o dispositivo superior for polarizado inadequadamente, ruído, desvio ou variação da fonte podem influenciar o desempenho de todo o estágio.

Possíveis fontes de degradação incluem:

• Ruído de polarização

• Desvio de polarização

• Variação da fonte

• Fraquezas de layout

A topologia em si é altamente capaz, mas não perdoa um design de suporte fraco. Em muitas implementações maduras, uma grande parte do sucesso do estágio vem da geração cuidadosa de polarização e de um layout disciplinado, e não apenas do par de transistores.

Uma conclusão equilibrada é que o amplificador cascode não é simplesmente um amplificador melhor em todos os contextos. É uma topologia especializada com um papel claramente definido.

Ele se destaca especialmente quando os objetivos de design incluem:

• Alto ganho

• Larga largura de banda

• Forte isolamento

Torna-se menos atraente quando:

• A tensão de alimentação está rigidamente limitada

• A grande oscilação de sinal domina a especificação

O uso mais sensato do cascode vem do reconhecimento claro dessas fronteiras e da seleção da topologia onde suas forças se alinham naturalmente com as demandas do circuito.

Conclusão

Amplificadores cascode são úteis quando um circuito precisa de um ganho mais alto, largura de banda maior, melhor isolamento e maior estabilidade do que um amplificador de estágio único pode proporcionar. O seu desempenho depende de uma polarização adequada, espaço de tensão, correspondência de dispositivos e controle de layout. Quando projetados corretamente, eles oferecem desempenho analógico de alta frequência e precisão previsíveis.
