Modos e causas de falha do capacitor cerâmico explicados

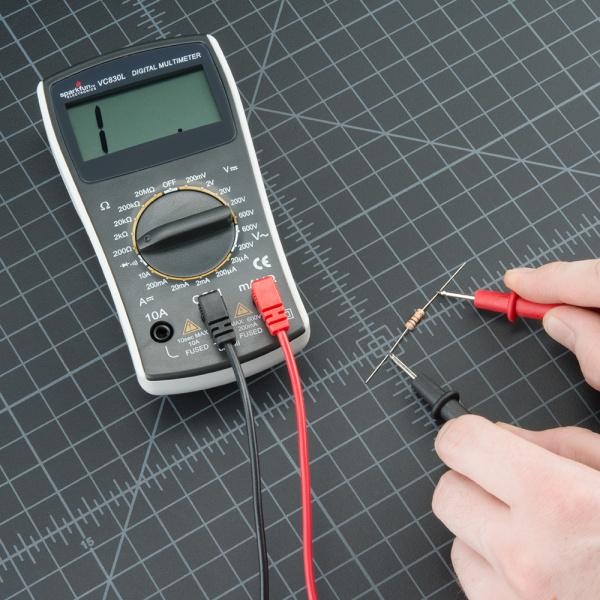

Os resistores ôhmicos são componentes básicos do circuito que fornecem resistência estável e seguem a Lei de Ohm, onde a corrente muda diretamente com a tensão aplicada.Seu comportamento linear previsível suporta projetos precisos de circuitos, testes e solução de problemas em sistemas eletrônicos simples e avançados.Do controle de corrente e divisão de tensão ao condicionamento de sinal e gerenciamento de energia, os resistores ôhmicos são amplamente utilizados porque ajudam a manter o desempenho confiável e consistente do circuito sob condições normais de operação.

Catálogo

Modos de falha comuns de capacitores cerâmicos

Os capacitores cerâmicos são amplamente considerados por sua confiabilidade, mas três modos distintos de falha relacionados à tensão geralmente surgem devido a fatores causais específicos.Cada modo de falha apresenta características únicas e garante resoluções direcionadas para mitigar riscos durante a aplicação.O estudo desses mecanismos ajuda a melhorar a confiabilidade e apoia melhores métodos de produção.

Penetração de cerâmica na borda do eletrodo (quebra na borda da superfície prateada)

Este modo de falha é caracterizado pela ruptura do material originado nas bordas da superfície do eletrodo de prata.Muitas vezes decorre de fatores como deficiências na formulação do pó cerâmico ou densificação insuficiente na borda do eletrodo durante a fabricação.Essas inconsistências de materiais podem dar origem a falhas microestruturais, incluindo rachaduras e furos.Sob tensões repetidas de tensão, essas anomalias podem evoluir, resultando em fraturas expandidas ou degradação do material.Os sinais observáveis ​​incluem fraturas cerâmicas com marcas de ablação e alargamento de orifícios nas bordas.

• Fatores causais comuns incluem:

- Propriedades inferiores do pó cerâmico.
- Questões de processo de fabricação relacionadas à densificação de bordas.

• Indicadores observáveis:

- Fraturas cerâmicas com marcas visíveis de ablação.
- Formação de furos aumentados nas bordas dos eletrodos.

Formulações de materiais aprimoradas mostraram resultados eficazes na mitigação de defeitos relacionados às bordas.O refinamento das propriedades do pó cerâmico, o emprego de técnicas avançadas de revestimento de bordas e a otimização dos parâmetros de pressão de produção são estratégias viáveis.O monitoramento contínuo da qualidade durante os estágios de fabricação reforça ainda mais a integridade das bordas, contribuindo para a redução das taxas de falhas.

Formação de caminho condutivo ou danos nas bordas dos cavacos cerâmicos (quebra ao longo das bordas laterais)

Este tipo de falha se origina nas bordas laterais dos capacitores cerâmicos.Ocorre principalmente devido ao acúmulo de contaminantes superficiais, como resíduos de solda, óleos ou detritos condutores, criando caminhos condutores não intencionais.Os fatores agravantes podem incluir processos de revestimento abaixo do ideal, bolhas de ar aprisionadas ou técnicas de cura irregulares.Os sintomas geralmente se apresentam como explosões laterais, colapso de material ou queimaduras nas bordas em forma de arco.

• As causas raízes incluem:

- Contaminantes como escória de solda e resíduos condutores.
- Bolhas de ar ou material inadequadamente curado durante a fabricação.

• Sinais de falha observáveis:

- Explosões laterais ou colapso físico.
- Marcas de queimadura semelhantes a arcos elétricos.

Estratégias eficazes de mitigação concentram-se em garantir uma limpeza ambiental rigorosa durante a fabricação, controlar os níveis de fluxo durante a montagem e otimizar a profundidade de imersão durante o processamento.A limpeza e monitoramento regulares do equipamento, juntamente com melhorias na densidade do revestimento e na consistência da cura, melhoram o desempenho do isolamento e reduzem os pontos fracos.As observações da indústria sublinham o papel da precisão na manutenção da elevada fiabilidade neste modo de falha.

Penetração Cerâmica do Eletrodo Interno (Quebra na Zona Central)

As avarias que ocorrem na zona central do condensador decorrem de vulnerabilidades estruturais internas, tais como compacidade inadequada, bolsas de ar aprisionadas, fissuras ou impurezas condutoras incorporadas durante a produção.Esses problemas podem causar ruptura dielétrica localizada, levando a furos, fraturas ou rupturas concentradas no núcleo do material cerâmico.

• As fraquezas estruturais internas podem incluir:

- Baixa compacidade dos materiais cerâmicos.
- Espaços de ar ou fissuras no núcleo dielétrico.
- Impurezas condutoras incorporadas.

• Sintomas comuns:

- Formação de furos e fissuras localizadas no centro.
- Explosões repentinas ou degradação localizada do material.

As estratégias para resolver essas falhas giram em torno do avanço das técnicas de encapsulamento e densificação do revestimento.O emprego de processos de isolamento modernos combinados com protocolos de cura rigorosos ajuda a minimizar as impurezas e a melhorar a integridade do material.A manutenção e monitoramento de rotina dos equipamentos de produção garantem um isolamento consistente e melhoram o desempenho a longo prazo.Evidências empíricas demonstram que a remoção proativa de resíduos condutores menores em estágios propensos à contaminação melhora significativamente a durabilidade do capacitor.

Principais causas de falhas em capacitores cerâmicos

As falhas em capacitores cerâmicos resultam de uma gama multifacetada de fatores, muitas vezes interligados, que influenciam sua confiabilidade e desempenho operacional.Ao dissecar estas causas e o seu impacto, os engenheiros podem conceber estratégias informadas para mitigar riscos e aumentar a durabilidade em aplicações práticas.Abaixo, as principais causas são analisadas em detalhes.

Umidade e seu impacto nos parâmetros elétricos

• Degradação de desempenho em ambientes de alta umidade

Os capacitores cerâmicos que operam em ambientes de alta umidade geralmente apresentam um declínio gradual no desempenho.A condensação nas superfícies reduz a resistência do isolamento, especialmente em projetos semi-selados vulneráveis ​​à infiltração de umidade.Quando a umidade penetra no dielétrico, ela desencadeia a corrosão eletroquímica dos fios condutores, exacerbada sob temperaturas elevadas, onde a água se dissocia em íons.

• Danos irreversíveis ao meio dielétrico

Mesmo depois de a humidade ter sido evacuada, o meio dieléctrico permanece frequentemente permanentemente comprometido.Esta degradação irreversível destaca os desafios na restauração dos níveis originais de desempenho após exposição a alta umidade.

• Contramedidas de engenharia

- Tecnologias avançadas de vedação e revestimentos à prova de umidade têm se mostrado promissores.
- Os procedimentos de secagem antes da selagem durante a produção podem reduzir efetivamente os riscos de umidade residual.
- A incorporação de testes de utilização real em regiões tropicais e costeiras pode ajudar a refinar os padrões ambientais, identificando parâmetros de fiabilidade a longo prazo onde os riscos de degradação são aumentados.

O desafio da migração de íons de prata

• Mecanismos de formação de dendritos

A migração de íons de prata, mais prevalente em capacitores com eletrodos à base de prata, inicia-se através da eletrólise em ambientes úmidos e de alta temperatura.Este processo gera íons que viajam através do dielétrico, formando dendritos condutores.Esses dendritos degradam a resistência do isolamento, introduzem correntes de fuga e potencialmente provocam curtos-circuitos.

• Efeitos na capacitância e na estabilidade dielétrica

A migração de íons altera as propriedades de difusão térmica, enfraquecendo o dielétrico e reduzindo a capacitância.Lacunas microscópicas formadas durante a sinterização agravam ainda mais as rotas de migração.

• Estratégias de Mitigação

- A mudança para eletrodos de níquel demonstra maior estabilidade química e reduz os riscos de migração iônica.
- Compósitos de prata-paládio ou materiais de frita de vidro foram adotados para interromper as rotas de migração.
- Avanços na fabricação, como sistemas automatizados de detecção de dendritos, representam medidas preventivas adicionais.

Mecanismos de decomposição em alta temperatura

• Causas de avarias internas

A quebra dielétrica em altas temperaturas é frequentemente atribuída a irregularidades de fabricação em materiais cerâmicos.Os efeitos do envelhecimento, como a migração iônica ou a degradação eletroquímica, aumentam os riscos.Elementos como o dióxido de titânio, que apresentam estados iônicos instáveis, aceleram o enfraquecimento dielétrico durante estresse prolongado.

• Problemas de arco de superfície

As quebras de arcos superficiais normalmente ocorrem devido à deposição de filme de água e à distorção de íons de prata perto dos eletrodos, amplificada ainda mais em condições úmidas.

• Abordagens Preventivas

- O aumento do espaçamento entre eletrodos reduz as concentrações de tensão em cenários de alta temperatura.
- Os revestimentos hidrofóbicos minimizam a formação de película de água, evitando a formação de arcos superficiais.
- Refinamentos de fabricação para limitar microfissuras aumentam a confiabilidade dielétrica.
- Os operadores devem priorizar componentes com materiais dielétricos avançados para configurações de alta temperatura.

Avanços no desenvolvimento de materiais de eletrodos

• Transição de eletrodos de prata para níquel

Os eletrodos de prata, embora antes dominantes, exibiam desvantagens significativas devido à migração iônica.Os compósitos de níquel e prata-paládio apresentam alternativas mais estáveis, prolongando a vida útil dos capacitores sob condições desafiadoras.

• Papel da frita de vidro e sinterização aprimorada

A integração da frita de vidro nos eletrodos aumenta a compactação dielétrica, reduzindo efetivamente as rotas de migração.Simultaneamente, as inovações nos processos de sinterização alcançaram estruturas cerâmicas mais densas, melhorando a durabilidade térmica e mecânica.

• Colaboração da indústria e soluções específicas para aplicações

- Capacitores com propriedades materiais aprimoradas são priorizados em aplicações aeroespaciais e automotivas.
- A colaboração mais estreita entre fabricantes e usuários ajuda a criar soluções adequadas para condições exigentes.

Fraturas em Capacitores Cerâmicos Laminados

• Causas de fraturas induzidas por estresse mecânico

Durante a soldagem e a operação da placa de circuito, os capacitores cerâmicos laminados freqüentemente quebram sob tensões mecânicas.Tensões de flexão e incompatibilidades de expansão térmica levam à propagação de trincas, especialmente em pacotes de capacitores menores com capacidade limitada de distribuição de tensão.

• Técnicas de mitigação de fraturas

- Projetos de interconexão flexíveis ou pacotes menores e mecanicamente robustos reduzem os riscos de fratura.
- O reforço mecânico em placas de circuito impresso alivia concentrações de tensões localizadas.
- Os técnicos de montagem devem concentrar-se na precisão do alinhamento e adotar práticas de retrabalho para limitar a tensão durante a soldagem.

Dinâmica do Crack e Gestão de Longo Prazo

• Degradação do Isolamento por Rachaduras

As rachaduras comprometem a resistência do isolamento, expondo os capacitores à descarga do arco e aumentando a probabilidade de falha.

• Refinando Processos de Solda e Compatibilidade

A otimização dos projetos de solda com formas de amortecimento de tensão e perfis térmicos precisos durante os processos de refluxo pode reduzir substancialmente os incidentes de fratura.As análises de compatibilidade de materiais garantem ainda mais confiabilidade a longo prazo em aplicações de alto estresse.

• Fortalecimento de laminações para ambientes exigentes

Laminações multicamadas e embalagens de pinos reforçadas aumentam a resistência à fadiga.Além disso, a incorporação de simulações nas fases de projeto oferece informações significativas sobre estratégias de redução de fraturas.

Resolvendo o derretimento da solda terminal durante a soldagem por onda

• Tensão Térmica e Destacamento de Solda

A soldagem por onda produz um estresse térmico significativo, muitas vezes levando ao derretimento da solda ou ao desprendimento do terminal, especialmente quando os componentes não são projetados para essas condições extremas.

• Medidas Preventivas Estratégicas

- Os componentes devem passar por testes específicos de resistência à temperatura durante a produção.
- A mudança para soldagem por refluxo melhora a estabilidade térmica, tornando-a uma opção preferida para aplicações sensíveis à temperatura.
- O perfil térmico completo nos lançamentos de produção garante a consistência da montagem e reduz o risco de falhas de conectividade relacionadas à solda.

Conclusão

Os resistores ôhmicos continuam importantes na eletrônica devido à sua resistência estável, comportamento linear corrente-tensão e amplo uso prático em muitos tipos de circuitos.Uma compreensão clara de como eles diferem dos componentes não ôhmicos, como a Lei de Ohm se aplica a eles e como fatores como temperatura, material e classificação de potência afetam o desempenho apoia melhores decisões de projeto.A seleção adequada e o uso correto de resistores ôhmicos melhoram a estabilidade, eficiência, segurança e confiabilidade do circuito a longo prazo.

Perguntas frequentes [FAQ]

1. Quais são as principais funções que os capacitores cerâmicos desempenham no projeto de circuitos?

Capacitores cerâmicos são usados ​​para suportar a operação estável do circuito.Eles ajudam a passar sinais entre os estágios, reduzem o ruído e mantêm a tensão estável.Eles também filtram sinais indesejados e funcionam bem em circuitos de alta frequência devido ao seu pequeno tamanho e baixas perdas.

2. Como os capacitores cerâmicos diferem dos capacitores eletrolíticos?

Os capacitores cerâmicos usam um material cerâmico sólido, o que os torna estáveis ​​e adequados para uso em alta frequência.Os capacitores eletrolíticos usam uma estrutura de base líquida, permitindo-lhes armazenar mais carga, mas tornando-os menos estáveis ​​sob condições variáveis.Os tipos cerâmicos são usados ​​em circuitos pequenos e rápidos, enquanto os tipos eletrolíticos são usados ​​onde é necessária alta capacitância, como fontes de alimentação.

3. Os capacitores cerâmicos são projetados para sistemas CC, sistemas CA ou ambos?

Capacitores cerâmicos podem ser usados ​​em circuitos CC e CA.Em sistemas DC, eles ajudam a suavizar a tensão e reduzir o ruído.Em circuitos CA, eles lidam com filtragem e acoplamento de sinais.Sua ampla gama de valores e classificações de tensão permite o uso em muitos tipos de circuitos.

4. Quais são os motivos típicos pelos quais os capacitores cerâmicos falham?

Os capacitores cerâmicos falham devido ao estresse causado pelo manuseio, calor ou sobrecarga elétrica.O excesso de tensão pode danificar a estrutura interna, enquanto a pressão física ou a soldagem inadequada podem causar rachaduras.As mudanças de temperatura também podem criar tensão entre o capacitor e a placa de circuito, levando à falha.

5. Por que os chips de cerâmica às vezes quebram e como esse problema pode ser amenizado?

Lascas de cerâmica quebram por estresse físico ou térmico.Dobrar a placa de circuito ou mudanças repentinas de temperatura podem criar pressão no componente.O design inadequado do PCB pode piorar isso.O design cuidadoso do layout, a soldagem controlada e o manuseio adequado ajudam a reduzir o risco de rachaduras.
