Guia completo para diodos Avalanche: operação e aplicações

Os diodos Avalanche são dispositivos semicondutores projetados para operar sob ruptura reversa de forma controlada.Eles usam o efeito avalanche para gerenciar alta tensão, proteger circuitos, gerar microondas e melhorar a detecção de luz em sistemas ópticos.Sua operação depende da multiplicação da portadora, do atraso de fase e da estrutura do dispositivo cuidadosamente controlada.Da proteção de tensão à geração de micro-ondas e fotodiodos de avalanche, esses diodos desempenham um papel importante nos modernos sistemas eletrônicos e de comunicação.

Catálogo

Princípio de funcionamento dos diodos Avalanche

Os diodos Avalanche funcionam quando uma alta tensão reversa é aplicada através de uma junção PN levemente dopada.Dentro do diodo, um forte campo elétrico se forma na região de depleção.Este campo fornece energia para carregar portadores, como elétrons e lacunas.

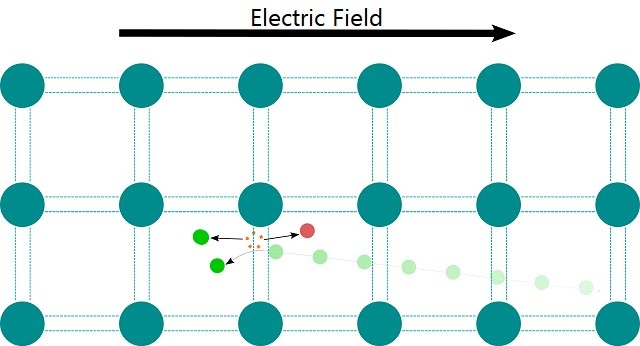

À medida que a energia aumenta, esses transportadores atingem os átomos do material.Essas colisões quebram as ligações atômicas e criam mais portadores de carga.Este processo é chamado de ionização por impacto.O número de portadoras cresce rapidamente, causando um aumento acentuado na corrente.Essa reação em cadeia é chamada de efeito avalanche.

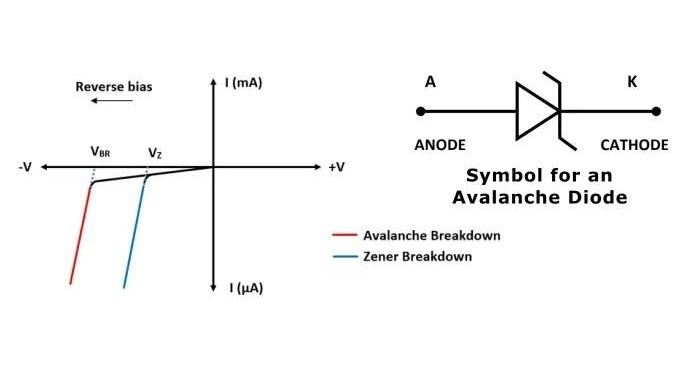

Quando a tensão reversa atinge a tensão de ruptura, o processo de avalanche torna-se forte e contínuo.O diodo então permite que a corrente flua de maneira controlada.Esta é uma condição operacional normal para diodos de avalanche.

A tensão de ruptura depende de como o diodo foi projetado.Os níveis e a estrutura de dopagem são ajustados para definir esta tensão.Isso permite que o diodo lide com diferentes faixas de tensão.

Os diodos Avalanche são úteis em circuitos de alta tensão.Eles protegem os componentes lidando com segurança com picos repentinos de tensão.O excesso de energia é absorvido e redirecionado, o que ajuda a prevenir danos.

Em circuitos de controle de tensão, os diodos de avalanche ajudam a manter a tensão estável.A tensão extra é dissipada com segurança quando os níveis sobem acima do normal.

Os diodos Avalanche são frequentemente colocados em linhas de energia para proteger peças sensíveis.Essa configuração melhora a confiabilidade e reduz o risco de falha.

Esses diodos usam uma reação em cadeia natural de forma controlada.O design cuidadoso transforma um efeito prejudicial em uma função útil.Isso torna os diodos de avalanche componentes confiáveis ​​para proteção e aplicações de alta tensão.

Modos de operação de diodos Avalanche

Os diodos Avalanche exibem uma capacidade fascinante de lidar com diversos modos de oscilação, cada um definido por sua saída dinâmica de alta potência e pelas características de ruído diferenciadas decorrentes das variações de geração de portadora.Esses modos abrem possibilidades no processamento de sinais de alta frequência de ponta, abrindo caminho para avanços tecnológicos excepcionais.Abaixo, nos aprofundamos nesses modos de operação, repletos de rigor analítico e pontos de contato emocionais que ressoam com a engenhosidade humana:

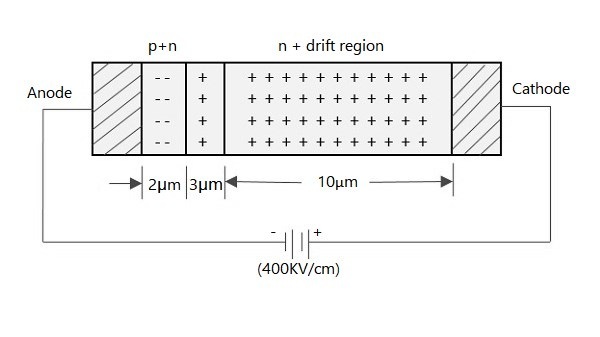

Modo Impact Avalanche e Tempo de Trânsito (IMPATT)

O modo IMPATT aproveita a interação simbiótica entre a ionização induzida por colisão e o tempo de trânsito da portadora dentro do diodo.Ao promover um estado de resistência negativa nas frequências de micro-ondas, consegue oscilação estável e abre portas para aplicações inovadoras.Os diodos IMPATT servem como espinha dorsal para a geração de sinais potentes de micro-ondas, sendo usados ​​ativamente na detecção de radar, links de comunicação terrestre e sistemas rigorosos de comunicação baseados no espaço.

Oferecer desempenho ideal neste modo exige mais do que perspicácia de engenharia; exige uma atenção artesanal ao gerenciamento térmico.O calor excessivo, um companheiro inevitável para essas operações de alta frequência, exige projetos de dissipadores de calor bem elaborados e sistemas de resfriamento eficientes.Um equilíbrio entre alta potência e baixo ruído geralmente traz grande satisfação.Isto é especialmente verdadeiro em sistemas que necessitam de operação estável e de longo prazo.Esses momentos enfatizam a tendência humana pela precisão em aplicações que dependem de diodos IMPATT.

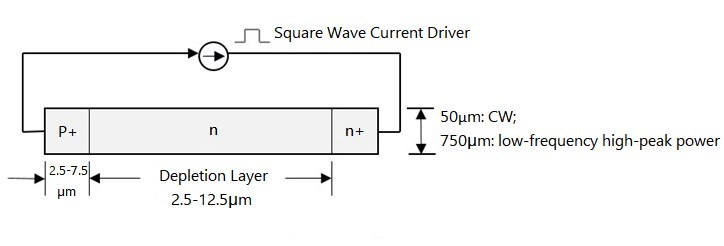

Modo de tempo de trânsito acionado por avalanche de plasma preso (TRAPATT)

O modo TRAPATT opera em frequências mais baixas, mas oferece alta eficiência energética.Isto o torna útil para aplicações onde o uso eficiente de energia é importante.Este modo envolve a superexcitação deliberada da tensão, levando à criação de um plasma de buracos de elétrons dentro da região da barreira.O rápido colapso do campo elétrico durante este processo sustenta a oscilação e atinge um fornecimento robusto de energia.

Seu significado prático reside em sua utilidade para sistemas de alta eficiência, como fontes de energia pulsada, dispositivos de aquecimento RF industriais e operações com uso intensivo de energia.A sincronização da geração de pulsos com a dinâmica dos elétrons é uma dança sofisticada, onde mesmo pequenos erros podem afetar a estabilidade do sistema.Os controlos eletrónicos afinados tornam-se os heróis desconhecidos nesta intrincada coreografia, otimizando as transições e garantindo que nenhuma energia é desperdiçada durante o desvio do plasma.O resultado é uma operação de diodo confiável e precisa, atendendo às expectativas tanto do projeto quanto do uso industrial.

Modos Auxiliares

Além dos proeminentes modos IMPATT e TRAPATT, os diodos avalanche podem se adaptar para operar em modos auxiliares, demonstrando flexibilidade que desperta curiosidade e admiração por sua natureza multifacetada.Cada modo auxiliar cumpre funções distintas com base em necessidades técnicas específicas:

• Modo Harmônico: Harmônicos de alta frequência tornam este modo útil em aplicações como multiplicadores de frequência.Os circuitos de filtragem podem então refinar a saída, reduzindo frequências indesejadas e melhorando a pureza do sinal.
• Modo Paramétrico: Explora as variações de capacitância não linear do diodo para facilitar a conversão de energia, frequentemente vista em amplificadores paramétricos.A precisão no ajuste dos perfis de capacitância pode maximizar o desempenho, recompensando o esforço meticuloso.
• Modo Estático: Opera em CC ou baixas frequências, servindo a propósitos como regulação de tensão em sistemas elétricos críticos.
• Modo Térmico: Aproveita as propriedades dependentes da temperatura do diodo, útil em áreas como detecção e mecanismos de feedback de estabilidade.
Cada modo auxiliar oferece oportunidades únicas de inovação, incentivando uma exploração mais profunda do seu potencial para expandir os limites da aplicação tecnológica.

Mecanismo por trás da geração de microondas

Os diodos Avalanche são dispositivos semicondutores avançados projetados para produzir frequências de micro-ondas quando submetidos a tensões alternadas de polarização reversa.Sua funcionalidade destacada reside no aproveitamento de processos físicos específicos, como multiplicação de portadora e oscilações de mudança de fase, para obter saída de energia de alta frequência.A engenharia desses diodos reflete um profundo conhecimento da física dos semicondutores, transformando mecanismos intrincados em colaboradores confiáveis ​​para a tecnologia moderna.

Multiplicação de portadora

• Início da Multiplicação de Avalanche

Quando a tensão de polarização reversa alternada atinge seu semiciclo positivo, o campo elétrico na região de avalanche do diodo se intensifica para ultrapassar o limiar de ionização.Nesta conjuntura, o mecanismo de ionização por impacto começa: elétrons e buracos de alta energia colidem com átomos da rede, liberando pares elétron-buraco secundários.

• Efeito Avalanche Sustentado

O processo de multiplicação persiste mesmo quando a tensão aplicada transita para sua fase descendente.Os transportadores energizados continuam o seu movimento, perpetuando as colisões e prolongando a reação em cadeia.Esta aceleração persistente garante que o efeito avalanche prospere apesar das mudanças nas intensidades do campo, enfatizando a natureza dinâmica e evolutiva das interações das transportadoras.

• Importância do tempo

O fluxo de portadores não ocorre simultaneamente com a tensão aplicada.Em vez disso, existe um atraso perceptível causado pela natureza sequencial das reações de ionização por impacto.Este atraso entre o fluxo de corrente e a aplicação de tensão introduz complexidades usadas em fenômenos oscilatórios subsequentes.

Mudança de Fase e Dinâmica Oscilatória

• Mudança de fase na corrente de avalanche

Como consequência do atraso na corrente, a corrente de avalanche atinge um deslocamento de fase de aproximadamente 90° em relação à tensão aplicada, um quarto de um ciclo completo de oscilação.Esta sutil incompatibilidade de tempo cria uma condição altamente especializada conhecida como resistência negativa, onde, em vez de dissipar energia, o sistema amplifica o sinal oscilatório.

• Oscilações sustentadas por circuitos ressonantes

Dentro do circuito ressonante estrutural e externo do diodo, essa resistência negativa emerge como um poderoso facilitador de oscilações de microondas estáveis.A frequência de oscilação é predominantemente moldada pelas dimensões físicas do diodo, pelas propriedades do material e pelo design do circuito externo, demonstrando como a engenharia influencia o desempenho resultante.

Desafios de ruído e eficiência

• Características de ruído dos diodos Avalanche

Os diodos Avalanche, embora capazes de produzir potência significativa, geralmente geram níveis de ruído substanciais.A aleatoriedade intrínseca da ionização por impacto e da dispersão da portadora contribui para este problema, tornando inerentemente difícil obter um sinal de microondas puramente estável.O ruído é reduzido usando filtros e métodos de controle de ruído

• Otimizando a Eficiência

A eficiência da geração de microondas com diodos de avalanche depende fortemente de elementos de design precisos.Fatores como concentração de dopagem, capacidade de dissipação térmica e parâmetros operacionais bem ajustados interagem para melhorar o desempenho.Em aplicações práticas, como sistemas industriais ou infraestruturas de comunicação, são frequentemente realizados extensos esforços de calibração para harmonizar a saída de potência com a consistência do sinal.

Perspectivas Contemporâneas sobre a Dinâmica Subjacente

• Resistência negativa como recurso de design

O que pode inicialmente parecer uma ineficiência ou um atraso natural entre a corrente e a tensão torna-se, após uma inspeção mais detalhada, um facilitador essencial para um comportamento oscilatório sustentado.Esta utilização não convencional dos fenômenos de atraso de fase enfatiza a abordagem inovadora inerente ao projeto do diodo de avalanche.

• Mesclando realidades físicas com engenhosidade de engenharia

Alcançar o desempenho ideal requer o ajuste fino da interação entre os circuitos ressonantes e os atributos específicos do diodo.A correspondência cuidadosa do atraso do dispositivo com a ressonância do circuito permite a operação completa.Os limites naturais são controlados e utilizados de forma útil.Este equilíbrio suporta a geração eficiente de sinais de microondas.

Diodos de fótons de avalanche (APDs)

Os diodos fotônicos de avalanche (APDs) são fundamentais no avanço dos sistemas de comunicação óptica, melhorando a detecção de sinais fotogerados por meio do efeito de multiplicação de avalanche.Este processo amplifica a fotocorrente gerando pares elétron-buraco adicionais, impulsionados por um forte campo elétrico reverso dentro da camada de depleção do diodo.Esses recursos tornam os APDs adequados para aplicações que exigem detecção de luz precisa e de alta velocidade.Campos como telecomunicações, imagens biomédicas e sensoriamento remoto dependem de APDs para fornecer maior sensibilidade e melhor desempenho, especialmente em cenários onde os fotodiodos tradicionais podem ter dificuldades.

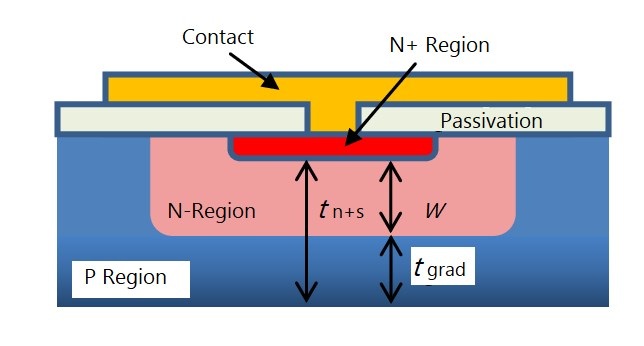

Estrutura e Operação Fundamentais

A base estrutural dos APDs geralmente emprega a configuração do diodo Read, facilitando a multiplicação eficiente de avalanches.A seleção de materiais é um fator na adaptação de APDs para faixas operacionais específicas de comprimento de onda.As principais aplicações de materiais incluem:

• APDs baseados em silício: Predominante para comprimentos de onda de até 0,9 μm, aproveitando sua estabilidade e escalabilidade.

• InGaAs e Germânio (Ge): Ideal para operações infravermelhas de ondas mais longas, alinhando-se às demandas de comunicações de fibra óptica.

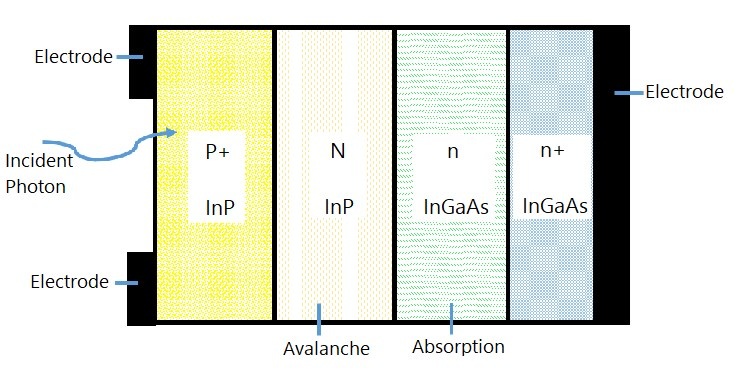

Projetos avançados de heterojunção são implementados para desacoplar a zona de absorção de luz da região de avalanche.Esta divisão minimiza efeitos negativos, como correntes de tunelamento, ao mesmo tempo que aumenta a velocidade de resposta, uma necessidade para redes ópticas modernas.Por exemplo, os APDs InGaAs/InP alcançam otimização precisa por meio de cuidadoso balanceamento de multiplicação de elétrons e redução de ruído.Esses designs não apenas melhoram a integridade do sinal, mas também se adaptam de maneira eficaz aos níveis flutuantes de luz em ambientes dinâmicos.

Métricas de desempenho

Os recursos de APD são avaliados usando diversas métricas de desempenho interconectadas, com cada métrica influenciando aplicações potenciais.

• Coeficiente de ganho de avalanche (M): Reflete a eficiência de multiplicação da portadora.O ajuste adequado da tensão de polarização reversa é importante para obter ganhos mais elevados sem causar instabilidade operacional.Este equilíbrio é significativo para garantir um desempenho consistente em sistemas sensíveis.

• Produto de ganho de largura de banda: Representa o compromisso entre o ganho de avalanche e a frequência operacional.Ao empregar técnicas refinadas de dopagem e engenharia de materiais avançada, os APDs alcançam um desempenho eficiente de alta frequência, mantendo níveis de ganho adequados.

• Fator de Excesso de Ruído (F): quantifica a amplificação de ruído durante o processo de avalanche.Projetos inovadores reduzem o ruído, resultando em um sinal mais limpo e maior confiabilidade sob condições de alto ganho.

• Dependência de temperatura: Flutuações na tensão de ruptura causadas por variações de temperatura exigem um controle rigoroso.Para sistemas de missão crítica, como comunicações por satélite, mecanismos de estabilização de temperatura são integrados aos projetos de APD para manter um desempenho consistente em diversos ambientes térmicos.

Materiais Comuns para APDs

A escolha do material semicondutor influencia muito o desempenho de um APD.Vários materiais atendem a comprimentos de onda operacionais específicos, permitindo a adaptação precisa de APDs para as aplicações desejadas:

• Silício: Ideal para aplicações visíveis a infravermelho próximo devido à sua robustez e escalabilidade.

• Germânio (Ge) e arsenieto de índio e gálio (InGaAs): Frequentemente utilizado para detecção infravermelha e comunicação de fibra óptica.

• Telureto de mercúrio e cádmio (HgCdTe): Oferece sensibilidade incomparável para necessidades especializadas de detecção infravermelha, mas envolve maior complexidade e custos.

As preferências de materiais são moldadas pela interação entre sensibilidade de detecção, velocidade operacional e características de ruído.Um exemplo notável é a implantação de APDs InGaAs em redes de fibra óptica, onde suas propriedades otimizadas aumentam a velocidade e a fidelidade do sinal.

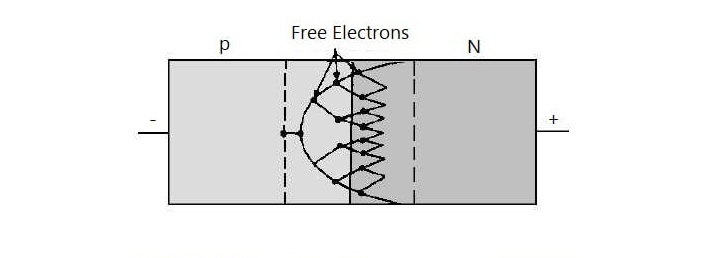

Fatores que influenciam o efeito avalanche

A eficiência do efeito de multiplicação da avalanche depende do material e da uniformidade estrutural da camada de esgotamento do diodo.Irregularidades na camada podem levar a quebras irregulares e comprometimento do desempenho.Técnicas avançadas de fabricação servem para melhorar a consistência estrutural, incorporando dopagem de precisão e processos avançados de epitaxia.

Os principais elementos que afetam o efeito avalanche incluem:

• Coeficientes de Ionização: Materiais com diversos coeficientes de ionização permitem uma multiplicação eficaz de portadoras, mas podem introduzir variabilidade nos níveis de ruído.

• Projeto Estrutural: Distribuições de dopagem otimizadas e espessuras de camada controladas garantem um processo de amplificação estável enquanto regulam o ruído.

Os insights práticos dos sistemas ópticos confirmam que os ajustes estruturais e materiais deliberados ajustam o ganho de fotocorrente enquanto reduzem o ruído.Estas colaborações contínuas entre modelos e inovações práticas impulsionam a melhoria contínua, posicionando os APDs como uma solução confiável para as demandas de precisão das tecnologias de ponta.

Conclusão

Os diodos Avalanche transformam a quebra reversa em uma função útil e confiável.Seu processo de avalanche controlado suporta regulação de tensão, proteção contra surtos, oscilação de micro-ondas e detecção óptica sensível.O desempenho depende da estrutura do diodo, da escolha do material, do controle térmico e das condições operacionais.Devido a esse equilíbrio entre a física dos semicondutores e o design prático, os diodos avalanche continuam sendo componentes valiosos em aplicações de alta tensão, alta frequência e detecção de luz.

Perguntas frequentes [FAQ]

1. O que um diodo de avalanche faz?

Um diodo de avalanche permite que a corrente flua quando a tensão reversa atinge um nível definido.Ajuda a proteger os circuitos, limitando a alta tensão e absorvendo picos.

2. Qual a diferença entre um diodo avalanche e um diodo Zener?

Um diodo de avalanche funciona em tensões mais altas usando colisões de impacto.Um diodo Zener funciona em tensões mais baixas usando um forte campo elétrico.Avalanche é para proteção de alta tensão, Zener é para regulação de baixa tensão.

3. O que causa a avalanche em um diodo?

A avalanche acontece quando a tensão reversa fica muito alta.Os elétrons ganham energia, colidem com átomos e criam mais portadores de carga, causando um aumento repentino na corrente.

4. Em que tensão ocorre uma avalanche em um diodo?

A avalanche ocorre quando a tensão reversa excede a classificação de ruptura do diodo.Geralmente é maior que um diodo Zener e depende do design do diodo.

5. O que distingue o efeito Zener do efeito Avalanche?

O efeito Zener ocorre em baixa tensão devido a um forte campo elétrico.O efeito avalanche acontece em tensões mais altas devido a colisões de elétrons.
