Guia completo para símbolos e marcações de capacitores

Os símbolos e marcações dos capacitores desempenham um papel fundamental na leitura dos diagramas de circuitos e na instalação correta dos componentes.A compreensão clara dos tipos de símbolos, indicadores de polaridade e marcações da caixa ajuda a evitar erros de conexão e melhora a confiabilidade do circuito.Desde símbolos básicos não polarizados e polarizados até marcações de valor, tensão e tolerância, cada detalhe oferece suporte à seleção precisa de componentes e ao posicionamento seguro.Métodos práticos de verificação, incluindo marcações de PCB, inspeção visual e ferramentas básicas de teste, ajudam ainda mais a conectar a teoria com o trabalho real do circuito.

Catálogo

Compreendendo os símbolos do circuito capacitor

Os diagramas de circuitos usam símbolos de capacitores para mostrar o que o componente faz e como deve ser conectado.Ao ler um diagrama, o olho primeiro identifica a forma do símbolo, depois verifica sua orientação e, finalmente, acompanha como ele se liga ao resto do circuito.Este reconhecimento passo a passo ajuda a evitar erros durante a fiação ou análise.

Se estes símbolos não forem claramente compreendidos, mesmo um circuito simples pode tornar-se difícil de seguir.Uma compreensão sólida deles torna mais fácil rastrear conexões, prever comportamento e aplicar o design corretamente.

Símbolos básicos de capacitores

Os capacitores são agrupados principalmente em tipos não polarizados e polarizados, e cada um tem uma forma visual distinta que sinaliza como deve ser manuseado em um circuito.

Um capacitor não polarizado é desenhado como duas linhas retas paralelas.Ao ler o diagrama, não há necessidade de verificar a direção porque qualquer lado pode se conectar a qualquer nó.Isso os torna adequados para circuitos onde a tensão muda de direção, como sinais CA.

Um capacitor polarizado inclui uma indicação clara dos lados positivo (+) e negativo (-).Uma placa é normalmente reta, enquanto a outra parece curva ou explicitamente marcada.Ao colocar ou verificar este componente, a atenção muda naturalmente para a polaridade antes de fazer as conexões.Reverter não é um erro pequeno, pode causar superaquecimento, inchaço ou falha completa.

Reconhecer essas diferenças rapidamente ajuda a evitar danos e garante que o circuito se comporte conforme planejado.

Diferenças entre padrões de símbolos

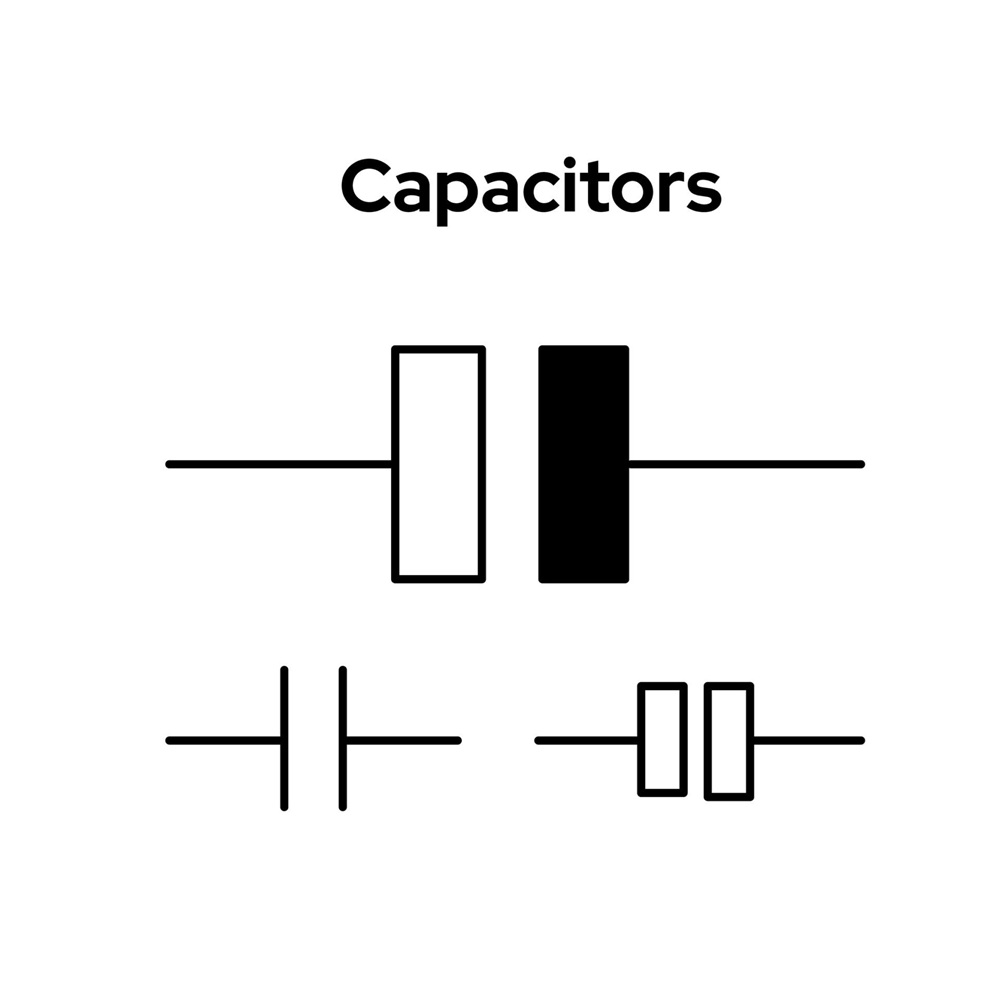

Os símbolos dos capacitores nem sempre são idênticos porque diferentes organizações definem estilos de desenho ligeiramente diferentes.Duas referências comuns são a Comissão Eletrotécnica Internacional (IEC) e o American National Standards Institute (ANSI).

Ao comparar diagramas, você pode notar que um padrão usa duas linhas paralelas, enquanto outro pode mostrar uma placa retangular.O desenho muda, mas a função e o papel elétrico permanecem os mesmos.

Na prática, isso significa que o leitor deve fazer uma breve pausa, combinar a forma desconhecida com sua função conhecida e então continuar traçando o circuito.Estar confortável com essas variações reduz a hesitação e mantém o processo de leitura tranquilo.

Símbolos para capacitores especiais

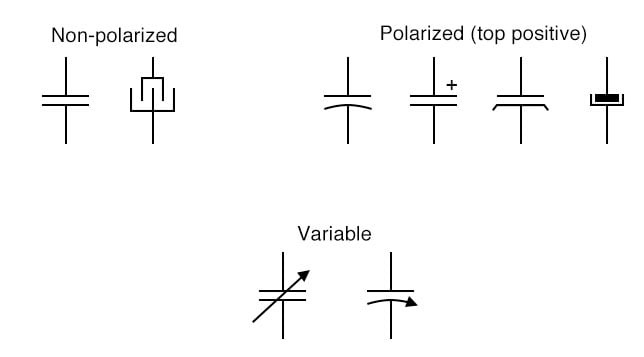

Alguns capacitores são projetados para serem ajustados ou ajustados, e seus símbolos incluem pequenas dicas visuais que mostram esse comportamento.

Um capacitor variável é marcado com uma seta cruzando o símbolo, indicando que sua capacitância pode ser alterada durante a operação.Ao ler o circuito, isso sinaliza um ponto onde o ajuste manual ou mecânico afeta o desempenho.

Um capacitor trimmer parece semelhante, mas inclui uma linha ou marcação extra, sugerindo pequenos ajustes precisos, em vez de grandes mudanças.Eles são frequentemente usados ​​quando uma calibração precisa é necessária.

Essas marcações adicionadas funcionam como instruções rápidas incorporadas no diagrama.Identificá-los antecipadamente ajuda a orientar a configuração, o ajuste e a solução de problemas sem a necessidade de explicações adicionais.

Identificação da polaridade do capacitor

Os capacitores polarizados devem ser instalados em uma direção específica e esta direção não é opcional.Durante a montagem, o processo geralmente começa localizando a marcação de polaridade no componente, depois combinando-a com a marcação na placa de circuito e, finalmente, confirmando a orientação antes da soldagem ou inserção.Ignorar qualquer uma dessas etapas aumenta o risco de danos.

Os tipos polarizados comuns incluem capacitores eletrolíticos e de tântalo.Se conectado incorretamente, o resultado não será apenas uma redução no desempenho.Isso pode causar danos internos, comportamento instável do circuito ou falha completa.A identificação cuidadosa da polaridade mantém o circuito seguro e funcionando conforme o esperado.

Por que os capacitores têm polaridade

A polaridade existe devido à construção interna de certos capacitores.Nos capacitores eletrolíticos, uma camada muito fina de óxido atua como barreira isolante entre as placas.Esta camada se forma e permanece estável somente quando a tensão é aplicada na direção correta.

Ao revisar um circuito ou preparar a instalação do componente, é importante reconhecer que esta camada não é simétrica.Se a tensão for invertida, a camada de óxido começa a quebrar.Isto leva a um rápido aumento na corrente de fuga, seguido pelo acúmulo de calor dentro do componente.

À medida que a temperatura aumenta, a pressão pode aumentar dentro do invólucro do capacitor.Em situações práticas, isso pode aparecer como abaulamento, vazamento ou até mesmo rompimento.Manter a polaridade correta evita esses efeitos e mantém o circuito operando em uma faixa estável.

Métodos comuns para identificar a polaridade do capacitor

Os fabricantes adicionam marcações visíveis para que a polaridade possa ser identificada rapidamente durante o manuseio e a instalação.O fluxo de trabalho normal envolve pegar o componente, localizar a marcação e alinhá-lo com o layout do circuito antes de fazer qualquer conexão.

• Capacitores Eletrolíticos

Os capacitores eletrolíticos fornecem vários sinais visuais, permitindo confirmação rápida mesmo sem ferramentas.

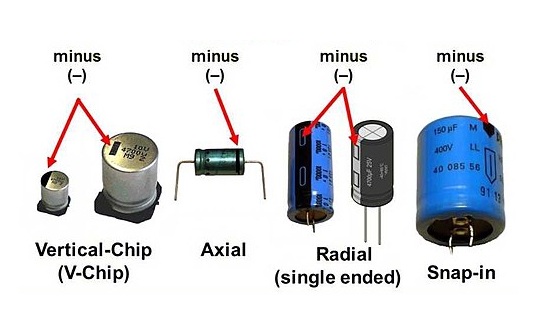

O comprimento do cabo costuma ser a primeira verificação.O fio mais longo indica o terminal positivo, enquanto o fio mais curto indica o terminal negativo.Quando os componentes são novos, esta diferença é fácil de detectar durante a inserção.

A marcação da caixa oferece uma segunda confirmação.Uma faixa impressa com símbolos de menos (-) marca claramente o lado negativo.O lado oposto, sem a faixa, é o terminal positivo.Quando as derivações estão cortadas ou pouco nítidas, esta marcação torna-se a referência principal.

• Capacitores de tântalo

Os capacitores de tântalo usam marcações mais simples, mas muito claras.

Um sinal de mais (+) ou uma faixa colorida é colocada diretamente no corpo para mostrar o terminal positivo.Durante a colocação, a atenção deve ir primeiro para esta marcação e depois para o seu alinhamento com a placa.Isso reduz a chance de reverter o componente.

• Capacitores de montagem em superfície (SMD)

Os capacitores de montagem em superfície exigem uma inspeção visual mais detalhada devido ao seu tamanho menor e layout compacto.

Para capacitores eletrolíticos de alumínio SMD, um canto chanfrado ou cortado geralmente indica o lado positivo.A diferença de formato torna-se perceptível quando o componente é girado sob luz.

Para capacitores de tântalo SMD, uma barra marcada é usada para indicar o terminal positivo.Essa marcação normalmente é colocada em uma extremidade e deve ser combinada cuidadosamente durante a colocação.

• Marcações de placa de circuito impresso (PCB)

A própria placa de circuito geralmente fornece orientação para a instalação correta.

Símbolos são incluídos, como um sinal de mais (+) ou uma área sombreada/preenchida para mostrar a localização positiva do bloco.Durante a montagem, o alinhamento da marcação do componente com a marcação da PCB atua como uma etapa final de verificação.

A verificação das marcações dos componentes e dos indicadores da PCB cria um processo simples, mas confiável.Essa abordagem de verificação dupla reduz bastante os erros de conexão e ajuda a garantir um desempenho consistente e estável do circuito.

Como ler as marcações da caixa do capacitor: valores e parâmetros

As marcações da caixa do capacitor fornecem os dados essenciais necessários para selecionar e verificar um componente antes de ele ser colocado em um circuito.Ao manusear um capacitor, o processo geralmente começa girando a peça sob boa iluminação, localizando as marcações impressas ou estampadas e depois lendo cada valor em uma ordem fixa.A capacitância é identificada primeiro, seguida pela classificação de tensão.A tolerância é então verificada quando a precisão é necessária.

Trabalhar com essas marcações em sequência reduz as suposições.Ele garante que o capacitor selecionado atenda aos requisitos do circuito e evite erros que possam afetar o desempenho ou a confiabilidade.

Regras de marcação de valor de capacitância

A capacitância é o principal valor a ser identificado e normalmente é lida primeiro.Embora a unidade base seja o farad (F), a maioria dos capacitores usa unidades menores, como microfarads (µF), nanofarads (nF) ou picofarads (pF).Como a superfície do componente é pequena, vários métodos de marcação são usados ​​para ajustar essas informações com clareza.

Alguns capacitores utilizam marcação direta, onde o valor é impresso por extenso, como 100µF ou 10nF.Este é o formato mais fácil de ler, não necessitando de conversão.

Outros usam um código de três dígitos, que requer uma curta etapa de decodificação.Os primeiros dois dígitos formam o número base e o terceiro dígito atua como um multiplicador.Por exemplo, “104” se traduz em 100.000 pF, o que equivale a 100nF.Ao ler este código, é útil fazer uma breve pausa e aplicar o multiplicador antes de prosseguir.

Um formato baseado em letras também pode aparecer, como 4u7, que representa 4,7µF.Nesse caso, a letra substitui o ponto decimal, tornando o valor mais fácil de imprimir e menos propenso a desaparecer ou ser mal interpretado.

Componentes mais antigos ainda podem usar faixas coloridas para representar valores.Isso exige a correspondência de cada cor com um gráfico.Embora menos comuns hoje em dia, eles ainda podem aparecer em equipamentos legados, portanto, reconhecê-los pode ser útil durante reparos.

A compreensão desses formatos permite uma identificação rápida sem a necessidade de verificação cruzada repetidas vezes.

Identificação de Tensão Nominal

Após a confirmação da capacitância, o próximo passo é verificar a tensão nominal, que define o limite máximo de operação segura do capacitor.

Esse valor geralmente é impresso diretamente na caixa, como 16V, 25V ou 50V.Ao lê-lo, o número deve ser comparado com a tensão esperada do circuito antes da instalação.

Usar um capacitor com tensão nominal mais alta do que o necessário adiciona uma margem de segurança.Isto reduz o estresse elétrico, limita o acúmulo de calor e geralmente leva a uma vida útil mais longa.No entanto, a escolha de um valor muito próximo da tensão operacional aumenta o risco de quebra durante picos ou flutuações de tensão.

Identificação de tolerância

A tolerância indica o quanto a capacitância real pode diferir do valor declarado.Isto se torna importante quando o circuito depende de temporização precisa ou filtragem estável.

A tolerância é frequentemente mostrada como um código de uma única letra impresso próximo ao valor da capacitância.Exemplos comuns incluem J (±5%), K (±10%) e M (±20%).Ao ler esta marcação, ajuda traduzi-la imediatamente em uma faixa percentual.

Por exemplo, um capacitor de 100 µF com tolerância K pode variar entre 90 µF e 110 µF.Esta faixa pode ser aceitável em circuitos de uso geral, mas pode causar problemas em projetos mais sensíveis.

A verificação da tolerância como etapa final garante que o componente não apenas atenda ao valor exigido, mas também atenda ao nível de precisão necessário para uma operação estável.

Teoria e aplicação de pontes

Conhecer os símbolos e marcações dos capacitores só é útil quando aplicado durante o trabalho real do circuito.Na prática, o processo envolve pegar o componente, ler suas marcações, confirmar sua orientação e depois colocá-lo no circuito com cuidado.Cada etapa se baseia na anterior, e pular uma verificação geralmente leva a erros evitáveis.

Durante a montagem ou solução de problemas, a atenção geralmente se move em uma ordem fixa.Primeiro, confirme a capacitância e a classificação de tensão, depois verifique a polaridade e, finalmente, combine o componente com o layout da PCB.Seguir esta sequência mantém o fluxo de trabalho consistente e reduz erros.

Riscos de conexão incorreta da polaridade do capacitor

Conectar um capacitor polarizado na direção errada leva a problemas imediatos e visíveis.Depois que a energia é aplicada, a estrutura interna começa a quebrar e o componente começa a consumir corrente em excesso.

À medida que a corrente aumenta, o calor se acumula dentro do capacitor.Este calor não consegue escapar rapidamente, então a pressão começa a aumentar dentro do invólucro.Em situações práticas, isso pode aparecer como inchaço na parte superior, vazamento de material ou ruptura repentina.

O impacto não fica limitado ao capacitor.Um componente com falha pode interromper todo o circuito, causando quedas de tensão, sinais instáveis ​​ou curtos-circuitos.Em casos mais graves, a falha pode criar risco de incêndio, especialmente em projetos de alta potência.

Uma simples verificação antes de alimentar o circuito, confirmando visualmente o alinhamento positivo e negativo, evita estes resultados e protege tanto o componente como o sistema circundante.

Ferramentas e técnicas práticas

Em condições reais de trabalho, as marcações dos capacitores nem sempre são claras.Os valores impressos podem desaparecer e pequenos componentes podem ser difíceis de ler.Nestes casos, ferramentas simples e uma inspeção cuidadosa ajudam a confirmar as informações corretas antes da instalação.

Um multímetro costuma ser a primeira ferramenta usada.Quando definido para o modo de capacitância, ele pode medir o valor real e confirmar se corresponde à faixa esperada.Durante o teste, conectar as sondas e observar a leitura proporciona uma rápida etapa de validação antes de colocar o componente.

Consultar a folha de dados adiciona outra camada de certeza.Ao combinar as marcações visíveis com a documentação do fabricante, fica mais fácil confirmar classificações, indicadores de polaridade e limites operacionais seguros.Esta etapa é especialmente útil ao lidar com componentes desconhecidos.

Uma inspeção visual cuidadosa também fornece pistas confiáveis.A verificação do comprimento do condutor, das marcações da caixa ou dos indicadores de superfície muitas vezes revela a polaridade, mesmo quando o texto impresso não é claro.Girar o componente sob luz e visualizá-lo de diferentes ângulos pode facilitar a visualização de marcas tênues.

O uso conjunto desses métodos cria uma rotina de verificação simples.Essa abordagem melhora a precisão, reduz o retrabalho e oferece suporte à operação estável do circuito após a montagem.

Conclusão

Compreender os símbolos dos capacitores, as marcações de polaridade e os códigos da caixa torna a leitura, a montagem e a solução de problemas do circuito mais precisas e seguras.A identificação correta da capacitância, classificação de tensão, tolerância e orientação do terminal reduz o risco de falha e ajuda a manter o desempenho estável do circuito.Quando combinado com inspeção cuidadosa e ferramentas de verificação simples, esse conhecimento apoia o posicionamento adequado dos componentes e a operação confiável em trabalhos eletrônicos práticos.

Perguntas frequentes [FAQ]

1. Como um capacitor pode ser usado se nenhuma polaridade for mostrada?

Capacitores sem etiquetas de polaridade são geralmente do tipo não polarizado, como capacitores de cerâmica ou de filme.Eles podem ser instalados em qualquer direção sem afetar o desempenho.Quando o tipo não é claro, verificar a ficha técnica é a forma mais segura de confirmar suas propriedades.

2. É possível usar um capacitor não polarizado em vez de um polarizado?

Em algumas aplicações de baixa capacitância, um capacitor não polarizado pode funcionar como substituto.No entanto, os capacitores polarizados são projetados para fornecer maior capacitância em um tamanho menor.Por causa disso, eles são frequentemente necessários em circuitos como fontes de alimentação ou seções de temporização.A substituição direta nem sempre é adequada.

3. O que significa o código “104” em um capacitor?

A marcação “104” segue um código padrão.Os primeiros dois dígitos representam o valor e o terceiro dígito mostra o multiplicador.Isso resulta em 100.000 picofarads, o que equivale a 100nF ou 0,1µF.

4. O que faz com que um capacitor eletrolítico inche?

O inchaço acontece quando a pressão aumenta dentro do capacitor.Isso pode resultar de polaridade reversa, tensão excessiva, alta temperatura ou envelhecimento.Estas condições afetam o material interno e levam à expansão da carcaça.Um capacitor inchado indica falha e deve ser substituído.

5. Como deve ser selecionada a tensão nominal de um capacitor?

A classificação de tensão deve ser sempre superior à tensão operacional do circuito.Adicionar uma margem de segurança ajuda a melhorar a confiabilidade.Uma abordagem comum é escolher uma classificação cerca de 1,5 a 2 vezes maior que a tensão esperada.Isto reduz o estresse e prolonga a vida útil dos componentes.
