Guia completo para diodos: operação, tipos e usos

Diodos são dispositivos semicondutores básicos que controlam a direção do fluxo de corrente e suportam muitas funções importantes do circuito.Sua estrutura, símbolo, comportamento tendencioso, embalagem, tipo de material e design interno afetam o desempenho deles em diferentes aplicações.Da retificação e comutação à proteção de tensão, roteamento de sinais e iluminação, os diodos continuam sendo amplamente utilizados em sistemas eletrônicos simples e avançados.Compreender sua operação e diferenças ajuda a melhorar a seleção de componentes, o projeto de circuitos e o uso prático.

Catálogo

Visão geral dos diodos

Um diodo é um dispositivo semicondutor que controla a direção do fluxo da corrente.Na prática, ele se comporta como um caminho de mão única.Quando conectado na direção correta, a corrente flui facilmente.Quando a conexão é invertida, a corrente é bloqueada ou reduzida a um nível muito pequeno.

Ao trabalhar com um circuito, o processo geralmente começa verificando a orientação do diodo antes de aplicar energia.Esta etapa é importante porque o diodo permitirá a operação normal ou interromperá totalmente a corrente, dependendo de como ele for colocado.Este comportamento simples torna o diodo um componente chave em muitos projetos eletrônicos.

Estrutura Interna e Terminais

Um diodo é construído a partir de um pequeno chip semicondutor, selado dentro de uma caixa protetora, com dois condutores externos para conexão.Esses dois cabos não são intercambiáveis, portanto, identificá-los corretamente faz parte do processo de configuração.

Os terminais são chamados de ânodo e cátodo.O ânodo se conecta à região do tipo P, enquanto o cátodo se conecta à região do tipo N.Ao segurar o componente, um lado geralmente é marcado com uma faixa ou faixa, que indica o cátodo.Essa marcação normalmente é verificada primeiro, antes de colocar o diodo em um circuito.

Entre essas duas regiões encontra-se a junção PN, que é a área ativa onde o comportamento da corrente é controlado.

Como a junção PN controla a corrente

A junção PN determina se a corrente pode passar pelo diodo.Quando a tensão é aplicada na direção direta (ânodo conectado a um potencial mais alto que o cátodo), a barreira interna diminui, permitindo que a corrente flua através da junção.

Quando a tensão é aplicada na direção inversa, a barreira aumenta.Isso bloqueia a maior parte da corrente, permitindo a passagem apenas de uma corrente de fuga muito pequena.Durante testes ou solução de problemas, inverter o diodo e não observar nenhum fluxo de corrente é uma maneira comum de confirmar o comportamento correto.

Esta condução controlada suporta funções importantes, como retificação (conversão CA em CC), proteção de circuito, comutação e modelagem de sinal.

Símbolo de diodo e uso de circuito

Nos diagramas de circuitos, o símbolo do diodo reflete sua estrutura interna e direção de conexão.O símbolo mostra um triângulo apontando para uma linha, onde o triângulo representa o ânodo e a linha representa o cátodo.

Ao ler um esquema, a abordagem usual é seguir a direção do triângulo para entender como a corrente deve fluir.Antes de construir o circuito, esta direção é então combinada com a marcação física do diodo, garantindo que a faixa do cátodo esteja alinhada com a linha do símbolo.

A compreensão clara do símbolo, da estrutura e do comportamento da corrente facilita a leitura dos diagramas, a colocação correta dos componentes e evita erros de fiação durante a montagem.

Padrões de embalagem de diodo e evolução de materiais até 2026

O desenvolvimento e implementação de padrões de empacotamento de diodos influenciam diretamente sua eficácia, protocolos de instalação e propriedades de gerenciamento térmico.Com o progresso tecnológico a remodelar a indústria eletrónica, espera-se que o setor de embalagens de díodos adote materiais de ponta e melhorias específicas para aplicações até 2026. Padrões emergentes mostram que os Dispositivos de Montagem em Superfície (SMDs) continuarão a ser fundamentais para layouts eletrónicos compactos, enquanto as embalagens Through-Hole continuam a prosperar em ambientes industriais devido à sua resiliência e capacidade de gerir níveis de potência elevados.

Tipos de embalagem

As opções de embalagem de diodo são meticulosamente projetadas para satisfazer as demandas multifacetadas da eletrônica contemporânea.

• Pacotes Through-Hole, incluindo variantes populares como DO-41 para retificadores de baixa corrente e TO-220 para dispositivos de alta potência, são valorizados por sua durabilidade estrutural e capacidade substancial de dissipação de calor.

• Pacotes revestidos de vidro como o DO-35 atendem a diodos de sinal, especialmente adequados para lidar com sinais precisos de baixa potência em aplicações analógicas.

• Pacotes SMD, como o compacto SOT-23 para matrizes de diodos e pacotes SMA para retificadores montados em superfície, lideram os produtos eletrônicos de consumo devido aos seus perfis com eficiência de espaço e compatibilidade com processos de montagem automatizados.

Projetos de embalagens para montagem em superfície

A embalagem moderna de diodos enfatiza contornos miniaturizados e de alta densidade que promovem a integração perfeita entre diversos componentes eletrônicos.

• Projetos SMD aprimorados, como pacotes MELF, suportam dispositivos compactos e são amplamente utilizados em produtos eletrônicos pequenos e de alto volume.

• Os retificadores Mini-Bridge exemplificam configurações inovadoras adequadas para dispositivos médicos portáteis, tecnologia vestível e aplicações IoT, abordando rigorosas limitações de espaço.

• Retificadores de ponte de alta eficiência, como a série GBU, facilitam os processos de conversão CA em CC, essenciais para plataformas de energia renovável e sistemas de fornecimento de energia ininterrupta.

A mudança contínua em direção a configurações baseadas em SMD está intimamente ligada à demanda ampliada por eletrônicos que exigem precisão de montagem repetitiva em processos automatizados.O desempenho em escala industrial muitas vezes depende de projetos Through-Hole devido à sua resistência superior a vibrações mecânicas, temperaturas extremas e tensões de alta tensão, especialmente em setores como aeroespacial ou máquinas pesadas.

Atualizações de materiais e funcionalidades

O desenvolvimento do diodo continua se concentrando na melhoria do tratamento térmico, durabilidade e eficiência geral.Novas abordagens de materiais visam suportar níveis de corrente mais elevados, mantendo a temperatura do dispositivo dentro de limites seguros.Essas melhorias ajudam a manter o desempenho estável em sistemas compactos e de alta potência.

Materiais avançados, como camadas compostas e caminhos térmicos aprimorados, melhoram a dissipação de calor.Esses projetos reduzem o estresse interno e prolongam a vida útil dos componentes, especialmente em ambientes exigentes.À medida que a densidade de potência aumenta, um melhor controle térmico torna-se um requisito fundamental.

Os revestimentos protetores também desempenham um papel importante.Camadas resistentes à umidade e à oxidação ajudam a preservar o desempenho do diodo sob condições adversas.Essas atualizações oferecem confiabilidade de longo prazo em aplicações industriais, automotivas e externas.

As considerações ambientais também estão moldando as escolhas materiais.O uso de metais recicláveis ​​e encapsulamento de impacto reduzido apoiam as metas de sustentabilidade.Estas mudanças estão alinhadas com a crescente procura por componentes eletrónicos ecológicos.

Padrões de embalagem em aplicações em expansão

As aplicações modernas exigem embalagens de diodos para se adaptarem às novas demandas elétricas e ambientais.A embalagem não se trata mais apenas de tamanho e montagem, mas também de desempenho sob condições operacionais específicas.

Em sistemas de alta frequência, como redes de comunicação, os pacotes de diodos devem reduzir a interferência e manter a integridade do sinal.Projetos compactos com características elétricas estáveis ​​ajudam a suportar um processamento de sinal confiável.

Em sistemas de uso intensivo de energia, como veículos elétricos, a embalagem deve suportar altos níveis de corrente e calor.Um forte gerenciamento térmico e estruturas duráveis ​​são necessários para garantir uma operação segura e eficiente.

Em todos os setores, há uma necessidade crescente de pacotes que combinem confiabilidade, eficiência e longa vida útil.Esses padrões em evolução ajudam os diodos a atender às demandas dos sistemas modernos, ao mesmo tempo que oferecem suporte a um desempenho consistente e estável.

Princípios de Operação de Diodo

A operação de um diodo está fundamentalmente enraizada na física dos semicondutores.Em sua essência está a junção PN, uma estrutura que gerencia habilmente o fluxo de corrente elétrica com controle e direcionalidade precisos.A apreciação desse mecanismo revela seu amplo uso, desde retificadores até complexos sistemas de processamento de sinais.

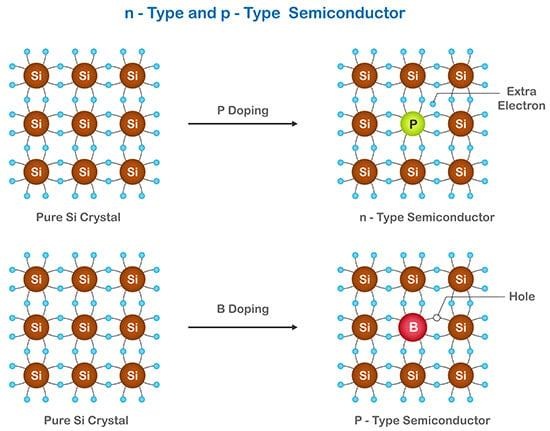

Doping de semicondutores e dinâmica de portadores de carga

• Dopagem tipo N e mobilidade eletrônica

A dopagem do tipo N introduz elementos como o fósforo no silício puro, resultando em um excesso de elétrons livres que se tornam os principais portadores de carga.Esses elétrons estão levemente presos à rede cristalina, permitindo uma mobilidade impressionante adequada para a condução elétrica.Seu comportamento serve como base da eletrônica moderna, permitindo uma regulação precisa do fluxo de corrente.

A dopagem personalizada é usada para ajustar regiões do tipo N para melhor condutividade e melhor comutação de diodo.Essa abordagem oferece suporte à operação confiável em dispositivos complexos, como circuitos lógicos de alta velocidade e conversores de energia, que exigem desempenho preciso.

• Dopagem tipo P e formação de furos

Na dopagem tipo P, os átomos de boro são incorporados ao silício, criando "buracos" ao remover elétrons da estrutura atômica.Esses buracos funcionam como portadores de carga positiva, puxando ativamente elétrons de regiões adjacentes para preencher os vazios.Esta interação dinâmica entre elétrons e buracos estabelece um caminho necessário para a condução elétrica.

Aplicações tecnológicas como fotodiodos prosperam na dinâmica de condutividade de materiais do tipo P.Nesses dispositivos, a luz incidente estimula o movimento dos elétrons, produzindo uma corrente proporcional, um princípio que está na base da fotodetecção de precisão e da captura de energia em células solares.

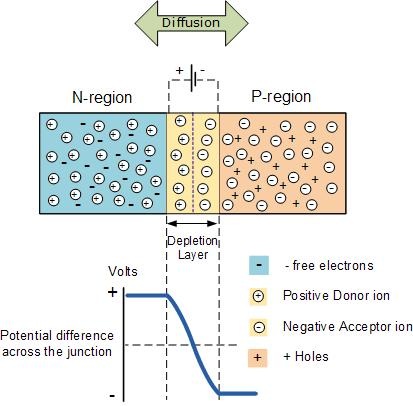

Região de esgotamento

• Formação da Região de Esgotamento

Ao fundir materiais semicondutores do tipo P e do tipo N para criar uma junção PN, elétrons e buracos se recombinam em sua interface.Esta recombinação remove operadoras gratuitas nas proximidades, formando a região de depleção, uma área desprovida de operadoras móveis, atuando efetivamente como uma barreira em condições normais.

A região de esgotamento funciona como um ponto de verificação regulatório, restringindo o fluxo irrestrito de corrente para manter a estabilidade.Sua capacidade de bloquear inconsistências no fluxo de corrente permite proteger componentes sensíveis, ajudando a prevenir danos devido a surtos acidentais ou atividade elétrica irregular.

• Comportamento dinâmico sob polarização externa

A região de depleção exibe comportamento transformativo quando submetida a tensão externa.O ajuste desta região permite que o diodo desempenhe seu papel definidor como regulador direcional, permitindo ou bloqueando o fluxo de corrente com base na polarização aplicada.

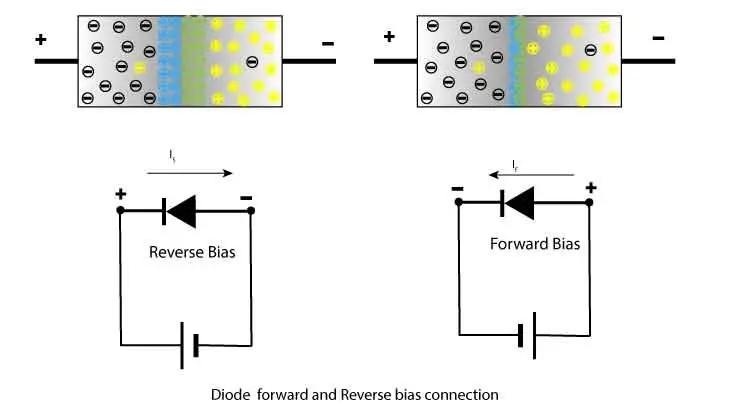

Modos de polarização do diodo

• Polarização reversa e efeito de isolamento

A aplicação de uma polarização reversa envolve conectar uma tensão positiva ao cátodo do diodo (lado N) em relação ao seu ânodo (lado P).Isto afasta os portadores de carga da junção, ampliando a região de depleção e fortalecendo suas propriedades isolantes, interrompendo efetivamente o fluxo de corrente.

A operação de polarização reversa desempenha um papel estratégico em projetos de circuitos que exigem isolamento ou resistência ao refluxo.Por exemplo, os supressores de surto contam com essa propriedade para proteger sistemas eletrônicos delicados contra correntes reversas perturbadoras durante flutuações de energia.

• Polarização direta e ativação de condução

Uma polarização direta é alcançada quando o ânodo está carregado positivamente em relação ao cátodo.Esta tensão aplicada supera a barreira intrínseca do diodo, normalmente em torno de 0,7 V para diodos de silício, permitindo que os elétrons do lado N se recombinem com buracos no lado P.O movimento desses portadores através da junção desencadeia o fluxo de corrente elétrica.

O limiar de ativação previsível da polarização direta reflete a liberação controlada de uma barragem sob níveis de pressão específicos.Essa confiabilidade é perfeita para regulação de energia em circuitos, garantindo operação simplificada em sistemas como carregadores de bateria e amplificadores de potência que exigem alta precisão.

Os diodos sustentam as operações de inúmeras tecnologias, desde a conversão de CA em CC para fontes de alimentação até servirem como agentes de proteção em eletrônicos automotivos.Sua vasta funcionalidade enfatiza a sofisticação e adaptabilidade da engenharia de semicondutores.

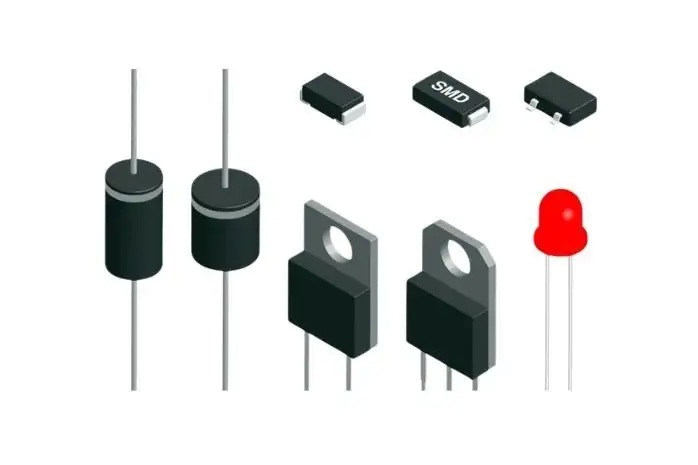

Tipos de diodo e suas aplicações em 2026

Por material semicondutor

• Diodos de silício

Os diodos de silício são frequentemente considerados uma escolha robusta para aplicações de retificação devido à sua queda de tensão direta de aproximadamente 0,7V.Eles garantem um desempenho estável sob diversas condições operacionais, tornando-os adequados para projetos de fontes de alimentação em setores como eletrônicos de consumo e automação industrial.A disponibilidade do silício a um custo razoável, aliada às suas características eléctricas fiáveis, assegura a sua utilização continuada em tecnologias futuras.A sua presença duradoura decorre do equilíbrio que oferece entre funcionalidade, acessibilidade e adaptabilidade em sistemas em evolução.

• Diodos de germânio

Embora gradualmente substituídos pelo silício na maioria dos usos convencionais, os diodos de germânio mantêm um papel especializado, especialmente em sistemas de baixa tensão.Sua queda de tensão direta mais baixa, em torno de 0,3 V, lhes dá uma vantagem em aplicações focadas em precisão, como circuitos de áudio.Ao contribuir para uma qualidade de som refinada e minimizar a interferência elétrica, os diodos de germânio ressoam profundamente com os engenheiros que trabalham em soluções de áudio de alta fidelidade e outras aplicações de nicho, porém exigentes.

• Diodos de carboneto de silício (SiC) e nitreto de gálio (GaN)

Materiais como SiC e GaN estão redefinindo o campo da eletrônica de potência, oferecendo gerenciamento térmico excepcional, alta eficiência energética e desempenho confiável do sistema.Aproveitando essas qualidades, os diodos SiC e GaN são usados ​​em aplicações de alta demanda, como infraestrutura de carregamento de veículos elétricos e sistemas de telecomunicações para redes 5G.A sua utilidade reside na sua capacidade de operar sob elevado stress térmico, minimizando simultaneamente as perdas de energia, permitindo aos engenheiros ultrapassar os limites da inovação e desenvolver sistemas de energia compactos e verdes que transformam progressivamente os paradigmas de utilização de energia.

Por instalação física

• Diodos passantes

Favorecidos em sistemas de alta potência, os diodos passantes oferecem resiliência tangível e são adequados para cenários que exigem longevidade consistente e operação confiável.Sua configuração fisicamente maior reforça a dissipação de calor, tornando-os eficazes em aplicações sensíveis à temperatura, incluindo drivers de motores de alta corrente ou sistemas de controle de usinas de energia.Além disso, a sua fácil substituição durante a manutenção no terreno amplifica a sua importância pragmática, especialmente em sistemas industriais de missão crítica.

• Diodos de dispositivos de montagem em superfície (SMD)

Os diodos SMD, projetados para integração harmoniosa com linhas de montagem automatizadas, fomentam a tendência moderna de miniaturização eletrônica.Seu design compacto é fundamental em setores como wearables e sensores automotivos, permitindo layouts altamente densos e eficientes.Ao simplificar os custos de produção através de processos automatizados, os diodos SMD capacitam os engenheiros a criar projetos complexos e orientados para o desempenho que se adaptam perfeitamente às demandas aceleradas das tecnologias de ponta.

Por Design Interno

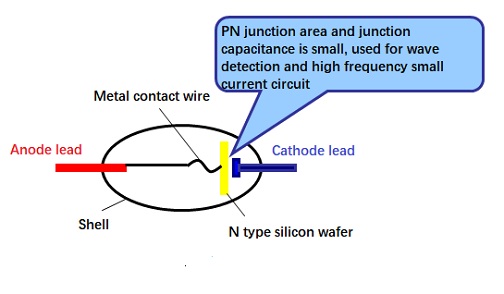

• Diodos de contato pontual

Caracterizados por sua baixa capacitância de junção, os diodos de contato pontual se destacam em aplicações de sinais de alta frequência onde o desempenho preciso é fundamental.Suas contribuições em sistemas de comunicação por satélite e radar surgem de sua capacidade de manter a integridade do sinal em velocidades ultra-altas.A sua construção simples desmente o seu papel no avanço de estruturas sofisticadas de processamento de sinais exigidas pelas tecnologias modernas.

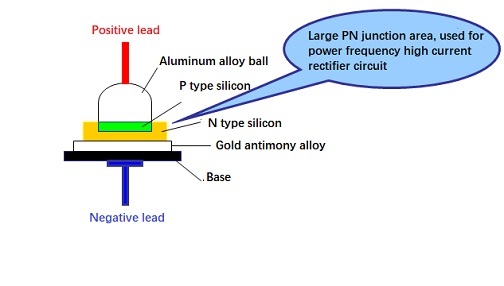

• Diodos de contato de superfície

Projetados para lidar com altas correntes, os diodos de contato de superfície demonstram resiliência distinta mesmo em condições rigorosas.A preferência dos engenheiros por tarefas de retificação em conversores de nível industrial ou fontes de alimentação ininterruptas decorre de seu desempenho consistente sob carga elétrica substancial.Eles desempenham funções críticas em ambientes robustos, incluindo configurações comerciais de HVAC e maquinário de fabricação avançado.

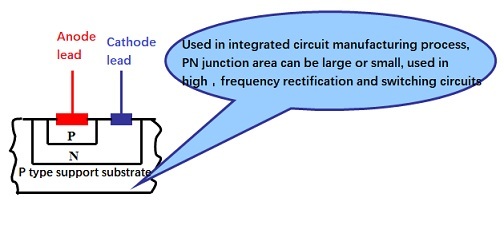

• Diodos Planares

Os processos de fabricação uniformes por trás dos diodos planares permitem uma consistência de desempenho excepcional, marcando-os como a ferramenta preferida dos engenheiros de precisão.Encontrados em sistemas de navegação aeroespacial e dispositivos médicos de diagnóstico, os diodos planares garantem um desempenho confiável sob condições rigorosas.A sua precisão e estabilidade também os tornam indispensáveis ​​para indústrias que priorizam tolerâncias operacionais rigorosas, como instrumentação científica avançada.

Por uso

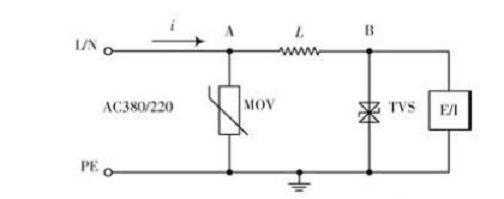

• Diodos TVS (supressores de tensão transitória)

Os diodos TVS atuam como sentinelas, oferecendo proteção de resposta rápida a componentes eletrônicos sensíveis contra eventos transitórios, incluindo poderosos surtos induzidos por raios.Integrais em domínios críticos, como sistemas automotivos, redes de telecomunicações e eletrônicos de consumo complexos, esses diodos evitam danos irreparáveis ​​enquanto estabilizam o desempenho do dispositivo.Por exemplo, a implantação de díodos TVS em estações de carregamento de veículos elétricos aumenta a resiliência em condições meteorológicas imprevisíveis, proporcionando tranquilidade aos utilizadores.

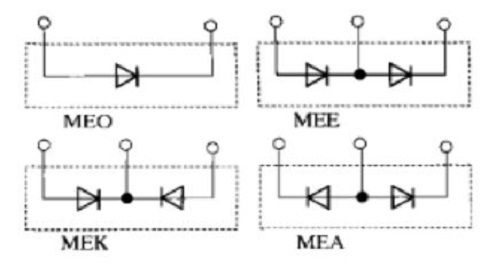

• Diodos de recuperação ultrarrápida

Os diodos de recuperação ultrarrápidos são indispensáveis para reduzir perdas de energia em circuitos inversores e aplicações de fonte de alimentação ininterrupta.A sua capacidade de recuperação rápida de eventos de comutação acelerou os avanços nos sistemas de energia renovável, como a geração de energia solar.Ao melhorar a eficiência da conversão de energia, estes díodos desempenham um papel crucial no desenvolvimento de soluções energéticas limpas e ecológicas para um futuro sustentável.

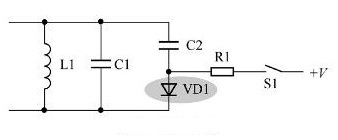

• Diodos de comutação

Reconhecidos como facilitadores de comunicação elétrica contínua e precisa, os diodos de comutação funcionam de maneira confiável em sistemas projetados para roteamento de sinais de alta frequência.Suas aplicações se expandem em setores como tecnologias IoT, análises em tempo real e dispositivos de comunicação digital.Além da funcionalidade, a sua capacidade de corresponder às crescentes exigências de interconectividade dos dispositivos modernos estabelece o seu papel como espinha dorsal em ambientes com utilização intensiva de dados.

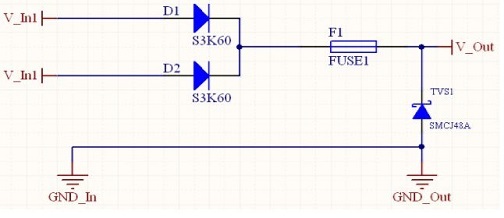

• Diodos de recuperação rápida

Os diodos de recuperação rápida fornecem proteção robusta contra cenários de corrente reversa em aplicações de conversão CC-CC, garantindo a durabilidade operacional dos sistemas de energia mesmo em condições adversas.Os engenheiros integram esses recursos em sistemas críticos, como ambientes de controle aeroespacial e dispositivos médicos, devido à sua capacidade de evitar danos induzidos por falhas.Sua confiabilidade sob estresse os torna uma vantagem para projetos onde a falha não é uma opção.

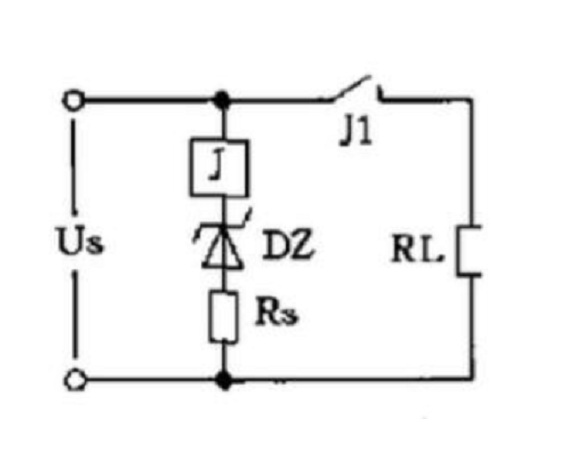

• Diodos Zener

Operando de forma confiável no modo de ruptura reversa, os diodos zener alcançam uma estabilização de tensão excepcional para instrumentos de alta precisão e circuitos complexos.Encontrados em ferramentas como sistemas robóticos, sensores e dispositivos de laboratório, esses diodos permitem uma regulação meticulosa de tensão, crítica para saídas consistentes e precisas, criando um ambiente de controle no qual você pode confiar.

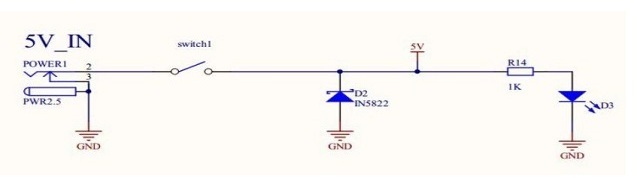

• Diodos Schottky

Os diodos Schottky são celebrados por sua capacidade incomparável de combinar baixa dissipação de energia com velocidade excepcional.Integrados em sistemas energeticamente eficientes, como células fotovoltaicas, configurações de carregamento rápido e módulos de recuperação de energia, esses diodos atendem às crescentes preocupações com a sustentabilidade energética.A sua inclusão muitas vezes leva a designs de próxima geração que atendem ao amplo desejo de eficiência tecnológica e consciência ambiental.

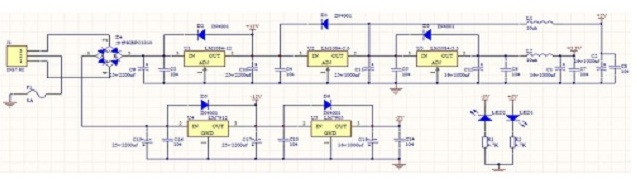

• Diodos retificadores

Servindo como base para a conversão de corrente alternada em corrente contínua, os diodos retificadores cumprem funções práticas essenciais para uma variedade de indústrias.Seu desempenho confiável é exemplificado em aplicações como adaptadores de energia, carregadores de grande escala e funções importantes na sustentação de redes elétricas em todos os setores.Ao garantir um fluxo de energia ininterrupto, os diodos retificadores abordam os desafios operacionais com total confiança.

Comparando Diodos: Características e Aplicações

Diodos de silício Schottky vs. padrão

Os diodos Schottky oferecem uma vantagem distinta com sua queda de tensão direta reduzida, normalmente em torno de 0,4 V, que se compara favoravelmente à queda aproximada de 0,7 V observada em diodos de silício padrão.Esta tensão reduzida contribui para uma maior eficiência energética e menor dissipação de energia, especialmente em circuitos que exigem transferência de energia otimizada.Além disso, suas capacidades de comutação rápida os tornam a escolha preferida para operações de alta frequência, incluindo retificação de energia em fontes de alimentação comutadas.No entanto, correntes de fuga reversas elevadas apresentam uma limitação, ideal para circuitos que priorizam perdas de fuga mínimas.

Os diodos de silício padrão, em comparação, se destacam no desempenho de bloqueio reverso, tornando-os a opção preferida para aplicações que exigem maior tolerância de tensão reversa, como retificadores de ponte usados ​​em sistemas de energia industriais.A sua estabilidade sob condições extremas agrega valor em cenários onde a temperatura e a consistência operacional são importantes.

As considerações de projeto muitas vezes se aprofundam em fatores complexos, como gerenciamento térmico versus eficiência energética.

Por exemplo:

• Em sistemas fotovoltaicos, os díodos Schottky destacam-se frequentemente pela sua capacidade de optimizar a transferência de energia sem preocupações térmicas excessivas.

• Contudo, ao operar sob condições de alta tensão reversa, os diodos de silício padrão podem ser favorecidos devido à sua superior estabilidade de temperatura e confiabilidade em ambientes industriais.

Uma abordagem ponderada para a seleção de componentes requer um conhecimento profundo do comportamento do circuito em cenários práticos, juntamente com uma apreciação das compensações específicas de cada tipo de diodo.

Diodos de proteção TVS vs. ESD

Os diodos de supressão de tensão transitória (TVS) são projetados propositadamente para proteger circuitos eletrônicos contra transientes severos de alta energia causados por fenômenos como quedas de raios ou surtos de carga indutiva.Sua capacidade de fixação de tensão de alta velocidade protege componentes críticos do sistema, tornando-os indispensáveis ​​em redes de distribuição de energia ou em eletrônicos automotivos sujeitos a flutuações dinâmicas de tensão.

Os diodos de proteção contra descarga eletrostática (ESD), por outro lado, atendem a projetos de baixa capacitância e fornecem defesa confiável para interfaces elétricas sensíveis, como portas USB, conexões HDMI e outros terminais de alta frequência.Esses componentes são excelentes na mitigação de descargas eletrostáticas que podem comprometer a integridade operacional, ideais em ambientes com interação frequente entre humanos e dispositivos.

Ao lidar com dispositivos que exigem sensibilidade elevada:

• A eletrônica multimídia se beneficia de diodos ESD com tensão de fixação ultrabaixa, reduzindo o risco até mesmo de picos de tensão sutis que poderiam degradar circuitos integrados delicados.

• Instalações externas, frequentemente expostas a perturbações ambientais, exigem a proteção robusta dos diodos TVS, que garantem total resiliência operacional sob condições severas.

As decisões são muitas vezes baseadas em testes de estresse rigorosos e avaliações preditivas de confiabilidade, permitindo que o sistema alinhe a seleção de diodos com as realidades operacionais de seus projetos.

LEDs versus diodos laser

Os diodos emissores de luz (LEDs) emitem luz não coerente e de amplo espectro que se adapta bem a aplicações como iluminação de uso geral, displays eletrônicos e indicadores de sinal.A sua eficiência energética, rentabilidade e longa vida útil repercutem em diversas indústrias, solidificando a sua proeminência na tecnologia de consumo e nos sistemas industriais.

Em contraste, os diodos laser fornecem feixes coerentes com foco preciso, adequados para aplicações que exigem manipulação precisa da luz, como comunicação por fibra óptica, leitura de código de barras e equipamentos médicos.A sua capacidade de atingir altas densidades de potência torna-os indispensáveis ​​em situações onde a precisão e a intensidade são fundamentais.

Principais considerações práticas para implantação:

• Os LEDs são amplamente utilizados em iluminação residencial, escolhidos por sua dispersão uniforme de luz e desempenho confiável durante longos períodos operacionais.

• Os diodos laser exigem atenção aos detalhes durante a instalação, especialmente em sistemas de comunicação óptica onde o alinhamento do feixe é crucial.Pequenas variações podem afetar a eficiência e a confiabilidade da transmissão.Os desafios de calibração e as condições ambientais devem ser considerados durante o projeto.

Estas tecnologias são complementares, cada uma desempenhando funções específicas nos sistemas eletrónicos modernos.O sucesso na sua incorporação muitas vezes decorre não apenas da compreensão técnica, mas também de insights sobre as necessidades centradas no usuário e as interações ambientais.

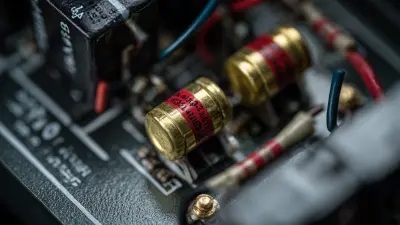

Aplicações modernas de diodos

Em 2026, os diodos continuam a desempenhar funções versáteis em uma ampla gama de aplicações elétricas e eletrônicas devido à sua eficiência e confiabilidade incomparáveis.À medida que as tecnologias modernas se tornam cada vez mais complexas, os diodos evoluem para enfrentar novos desafios e oferecer desempenho aprimorado.Um exame mais detalhado das suas aplicações não só esclarece os seus méritos técnicos, mas também desenha perspectivas práticas para melhorar a sua utilização em dispositivos da próxima geração.

Retificação - Transformando AC em DC

Os diodos são essenciais em circuitos retificadores que convertem corrente alternada (CA) em corrente contínua (CC).A energia CC é a base para o funcionamento de dispositivos como laptops, carregadores e drivers de LED, que dependem de fornecimento de energia estável e consistente.Embora os retificadores de ponte tradicionais permaneçam fundamentais, avanços como diodos de recuperação rápida e retificadores de carboneto de silício (SiC) abrem caminho para uma conversão de energia superior com perdas térmicas mais baixas e maior estabilidade em cenários de alta frequência.

• Diodos avançados são usados ​​em painéis solares e turbinas eólicas para melhorar a eficiência da retificação.Esses diodos minimizam as correntes de fuga e aumentam a resistência da tensão, otimizando o transporte de energia.

• As aplicações práticas demonstram que a seleção de um diodo apropriado envolve fatores de equilíbrio, como queda de tensão direta, tempo de recuperação reversa e características térmicas para atender às demandas de desempenho dinâmico.

Roteamento de Sinais e Projeto Lógico

Os diodos são excelentes no roteamento de sinais elétricos e no suporte a operações lógicas na microeletrônica moderna.Seu comportamento sensível à direção fornece controle preciso do sinal, essencial para tecnologias importantes, como microprocessadores, módulos de comunicação e dispositivos de armazenamento de dados.

• Tecnologias aprimoradas de diodos, como diodos de túnel e diodos Schottky, permitem respostas ultrarrápidas, tornando-os indispensáveis ​​em sistemas de alta velocidade, como comunicações sem fio e redes de banda larga.

• Propriedades exclusivas do diodo suportam integração suave em circuitos complexos.Isto ajuda a obter uma operação confiável em diferentes condições.

Circuitos de proteção e corte de tensão

Em dispositivos propensos a picos de tensão, os diodos são usados ​​na prevenção de danos através de circuitos de corte.Diodos Zener ou diodos supressores de tensão transitória (TVS) são componentes padrão em tais sistemas, estabilizando tensões e protegendo hardware sensível.

• Os circuitos de clipagem ajudam a proteger componentes em sistemas de áudio e sensores industriais contra surtos de tensão destrutivos.

• Os avanços no design de diodos introduziram variantes compactas, porém resilientes, capazes de gerenciar correntes de surto mais altas, fornecendo soluções robustas em indústrias como robótica e sistemas automotivos.

Por exemplo, na engenharia automotiva, os diodos protegem os sistemas de controle do motor contra sobretensões transitórias durante os ciclos de ignição.O sucesso no mundo real depende do posicionamento e calibração precisos desses diodos para gerenciar eficazmente picos de alta energia.

Proteção contra tensão reversa em motores

Diodos de roda livre, frequentemente empregados com motores e solenóides, atenuam os riscos associados à tensão reversa.Essas ocorrências geralmente surgem durante desligamentos abruptos ou estados de transição em circuitos indutivos, apresentando desafios significativos.

• Os diodos de silício de alta velocidade e os diodos de nitreto de gálio (GaN) representam soluções de ponta, oferecendo maior durabilidade em ambientes de alta tensão e em rápida mudança.

• A experiência de décadas de projeto de controladores de motores geralmente informa implementações personalizadas de diodos de roda livre, ajustados a fatores como inércia de carga, frequência operacional e temperatura ambiente.

Essas aplicações personalizadas ilustram a importância de considerar nuances operacionais para oferecer desempenho duradouro e confiável em contextos industriais dinâmicos.

Tecnologias de iluminação

Diodos especializados, especialmente diodos emissores de luz (LEDs) e LEDs orgânicos (OLEDs), ocupam um lugar de destaque nos sistemas de iluminação modernos.Suas aplicações abrangem desde luzes indicadoras básicas até displays complexos e iluminação eficiente em setores de ponta como automotivo e infraestrutura inteligente.

• A tecnologia OLED, com seu contraste de cores superior e formato ultrafino, exemplifica as capacidades transformadoras do diodo em produtos eletrônicos de consumo e soluções visuais.

• As inovações automotivas frequentemente baseiam-se nos avanços do LED para sistemas de faróis adaptativos.Ao empregar LEDs com polarização direta, os engenheiros conseguem reduzir o consumo de energia e melhorar o desempenho de segurança durante a condução noturna.

O papel do diodo na condução de tendências como iluminação com eficiência energética, design inteligente e tecnologias autônomas, moldando o futuro das aplicações de consumo e industriais.

Conclusão

Os diodos continuam sendo essenciais na eletrônica porque fornecem fluxo de corrente controlado, comportamento de comutação confiável e proteção em muitos tipos de circuitos.Uma compreensão clara da estrutura do diodo, operação, embalagem, escolhas de materiais e tipos específicos de aplicação ajuda a apoiar um melhor design e um desempenho mais seguro do sistema.À medida que os sistemas eletrônicos se tornam menores, mais eficientes e mais especializados, os diodos continuam sendo componentes-chave na conversão de energia, controle de sinal, proteção de circuitos e design de dispositivos modernos.

Perguntas frequentes [FAQ]

1. Como um diodo pode ser explicado de forma simples?

Um diodo é um dispositivo que permite que a corrente passe em uma direção e a interrompe na direção oposta.Funciona como um caminho unidirecional para a eletricidade, permitindo o fluxo quando conectado corretamente e bloqueando-o quando invertido.

2. Quais são os tipos de diodos comumente usados ​​hoje?

Vários tipos de diodos são amplamente utilizados em circuitos modernos.Os diodos retificadores são usados ​​para conversão de energia, os diodos Zener ajudam a manter a tensão constante, os diodos Schottky melhoram a eficiência, os LEDs produzem luz e os diodos TVS protegem os circuitos contra picos de tensão.

3. Como um diodo Schottky pode ser reconhecido?

Um diodo Schottky pode ser identificado por sua menor queda de tensão direta.Quando testado, geralmente mostra um valor entre cerca de 0,15V e 0,45V.Os diodos de silício padrão normalmente apresentam uma queda maior, em torno de 0,6V a 0,7V.

4. Quais materiais são comumente usados ​​para fazer diodos?

A maioria dos diodos é feita de silício porque oferece desempenho estável.O germânio é usado em aplicações de baixa tensão, enquanto materiais como carboneto de silício e nitreto de gálio são usados ​​em sistemas de alta potência e alta eficiência.

5. Quais são as funções de um diodo em um circuito?

Um diodo é usado para controlar o fluxo de corrente de diferentes maneiras.Ele converte CA em CC, protege circuitos contra conexões reversas, mantém a tensão estável em alguns projetos e molda sinais em circuitos de comunicação.
