Resfriamento criogênico para dispositivos SiC e GaN: desempenho, benefícios e desafios

O resfriamento criogênico é usado para melhorar o desempenho, a eficiência e a densidade de potência de dispositivos de banda larga, como MOSFETs de SiC e HEMTs de GaN.Em ambientes de baixa temperatura, o comportamento do dispositivo muda, afetando a resistência no estado ligado, a tensão de ruptura, as perdas de comutação e a confiabilidade.Este artigo explica como os dispositivos de SiC, GaN e silício funcionam em condições criogênicas, como o resfriamento criogênico suporta conversores de SiC em escala MW e quais desafios de design afetam o empacotamento, a filtragem EMI, o controle térmico e a segurança.

Catálogo

Dispositivos SiC e estratégias de resfriamento criogênico

Comportamento do dispositivo em condições criogênicas

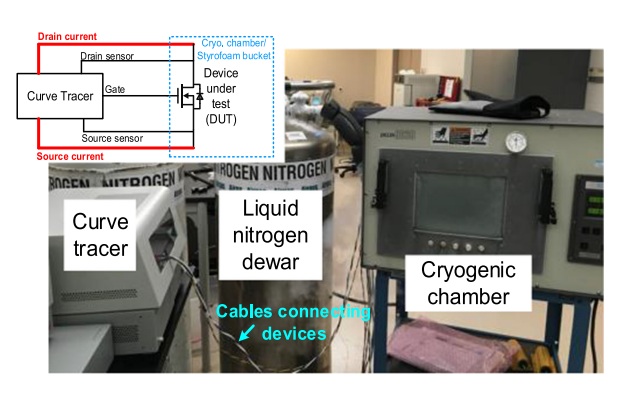

Explorar como os dispositivos de energia operam sob condições de temperatura extremamente baixa exige um ambiente criogênico rigorosamente controlado.Uma câmara de temperatura criogênica dedicada é empregada, aproveitando o nitrogênio líquido para atingir faixas de temperatura que abrangem níveis ambientais de até 93 K. Essas câmaras são totalmente isoladas, tanto interna quanto externamente, para manter níveis de temperatura estáveis ​​e, ao mesmo tempo, suprimir influências externas.Instrumentação de precisão, como o traçador de curva B1505A equipado com conexões Kelvin, é implantada para garantir a caracterização precisa dos dispositivos em teste (DUT).Conexões Kelvin combatem distorções e erros de sinal que surgem da resistência do cabo ou indutância parasita durante as medições, promovendo assim maior fidelidade nos dados capturados.

Cada detalhe do ambiente de teste reflete a experiência acumulada, onde fatores como integridade do cabo ou interferência externa podem moldar substancialmente os resultados da medição.Configurações de teste robustas são necessárias em trabalhos de alta precisão, pois pequenos erros podem ocultar detalhes importantes no desempenho do dispositivo, especialmente em baixas temperaturas.

Desempenho de dispositivos SiC, GaN e Si em ambientes criogênicos

As respostas térmicas variadas de MOSFETs de silício, MOSFETs de carboneto de silício (SiC) e HEMTs de nitreto de gálio (GaN) revelam propriedades distintas de materiais sob condições criogênicas, fornecendo importantes insights comparativos para aplicações de engenharia avançada.

Características dos MOSFETs de silício (Si)

• Efeito Inicial: Resistência reduzida no estado devido à melhoria da mobilidade do transportador em temperaturas criogênicas.

• Congelamento da transportadora: Abaixo de aproximadamente 100 K, os portadores de carga perdem mobilidade devido à redução da excitação térmica, aumentando significativamente a resistência.

•BRedução de tensão de reativação: Uma diminuição na tensão de ruptura é observada à medida que a temperatura cai, comprometendo a confiabilidade da alta tensão.

• Implicações: As limitações dependentes da temperatura mostram desafios intrínsecos na utilização do silício para aplicações que exigem extrema resiliência ambiental.

Avanços em HEMTs de nitreto de gálio (GaN)

• Redução de resistência: Diminuições consistentes na resistência no estado ligado, com níveis diminuindo em mais de cinco vezes em comparação com a temperatura ambiente.

• Estabilidade de tensão de ruptura: Mantém valores estáveis em diversas faixas criogênicas, reforçando a confiabilidade.

• Características dos materiais: A forte ligação covalente e o amplo bandgap minimizam inerentemente a agitação térmica, contribuindo para um desempenho superior.

• Potencial de Engenharia: Para projetos que priorizam densidade de potência e eficiência, o GaN representa uma escolha de material viável e inovadora para uso criogênico.

Características exclusivas de desempenho de MOSFETs de carboneto de silício (SiC)

• Dinâmica de Resistência: A resistência no estado aumenta sob condições criogênicas, potencialmente devido a imperfeições nas estruturas cristalinas ou nas propriedades dos materiais que inibem a mobilidade dos elétrons.

• Robustez da tensão de ruptura: Tensões de ruptura confiáveis são mantidas em diversas temperaturas criogênicas, alinhando-se com o desempenho do GaN.

• Potencial de aplicação: Demonstra potencial em campos especializados, como exploração espacial e sistemas supercondutores, onde a estabilidade de alta tensão em temperaturas ultrabaixas é essencial.

A análise do desempenho térmico desses materiais sugere que os HEMTs de GaN oferecem uma combinação ideal de resistência reduzida no estado e tensão de ruptura consistente, superando os MOSFETs de silício e SiC em ambientes criogênicos.Esta tendência sugere uma mudança mais ampla da indústria no sentido de priorizar o GaN para aplicações de ponta.

A seleção de materiais para ambientes frios requer uma abordagem equilibrada que considere os limites do dispositivo, o controle térmico, a confiabilidade e o custo.A colaboração entre a ciência dos materiais e a engenharia elétrica apoia melhorias nos métodos de crescimento e embalagem, ajudando os dispositivos a funcionarem melhor em baixas temperaturas.

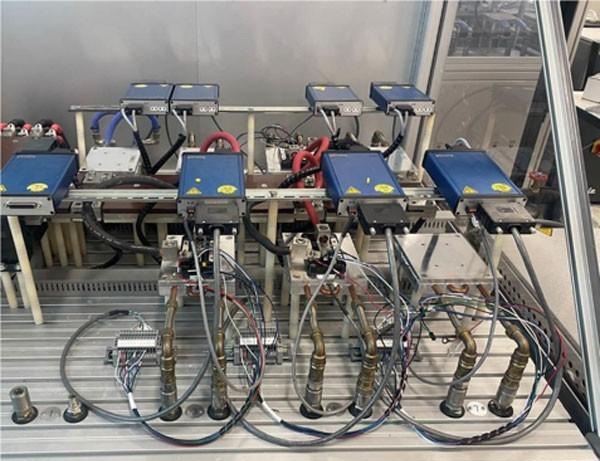

Implementação de conversor SiC de alta potência com resfriamento criogênico

Aplicações de resfriamento criogênico para conversores MW SiC

O resfriamento criogênico é cada vez mais utilizado em conversores baseados em SiC em escala de megawatt (MW) para obter desempenho superior do sistema, especialmente em tecnologias avançadas de propulsão elétrica, como aquelas encontradas em aeronaves elétricas.Esses conversores operam em um barramento de ±500 V CC e geram saídas trifásicas de alta frequência de até 3 kHz.Ao controlar cuidadosamente as temperaturas ambientes e reduzir as temperaturas das junções dos dispositivos de SiC durante a operação de alta potência, os sistemas criogênicos facilitam a redução de energia e, ao mesmo tempo, apoiam os componentes, pois eles sustentam cargas de trabalho elevadas sem comprometer a confiabilidade.

Além disso, o resfriamento criogênico impacta os sistemas periféricos, como barramentos e indutores, melhorando o desempenho térmico e elétrico.Perdas resistivas e de núcleo mais baixas devido à diminuição das temperaturas operacionais levam a tolerâncias térmicas mais rígidas, que abordam indiretamente o estresse do material e reduzem o ritmo de envelhecimento em elementos indutivos.A eficácia operacional a longo prazo é garantida mesmo sob forte esforço elétrico e térmico devido a esses benefícios.

Projetos aprimorados para conversores criogênicos aeronáuticos revelaram outras vantagens, incluindo diminuição do peso e redução do volume do sistema.Esses ajustes se alinham perfeitamente com as metas da indústria para otimizar as capacidades de carga útil e aumentar a eficiência do voo.

Considerações sobre dispositivos para níveis de potência MW

Os módulos de potência SiC são cada vez mais preferidos em cenários de densidade de potência MW devido à resistência de seus materiais e capacidades de produção avançadas quando comparados a outras tecnologias, como MOSFETs de Si e HEMTs de GaN.No entanto, o funcionamento ideal exige adesão precisa às restrições criogênicas, notadamente mantendo temperaturas operacionais em torno de 257 K e evitando condições abaixo de 225 K. Foi demonstrado conclusivamente que faixas de temperatura mais baixas induzem a degradação do encapsulante de gel de silicone, um fenômeno identificado através de extensa análise de falhas e estudos acelerados de tensão de material.

O conversor de energia usa uma topologia de três níveis com ponto neutro ativo fixado (3L-ANPC).Dois inversores intercalados de 500 kW com indutores acoplados são dispostos para fornecer uma saída combinada de 1 MW.

Perdas reduzidas de comutação e condução: A configuração de intercalação reduz as perdas do dispositivo enquanto gerencia a ondulação de corrente e tensão para uma qualidade de saída estável.

Otimização do filtro EMI: A redução de ruído é obtida refinando os filtros de interferência eletromagnética (EMI), guiados por prototipagem iterativa e modelagem de conformidade para atender aos rigorosos padrões de aviação DO-160.

Recursos estáticos e dinâmicos de sistemas de alta potência se beneficiam de técnicas de modulação personalizadas.Uma abordagem promissora é a modulação adaptativa: alteração dinâmica das frequências de comutação com base nos níveis de carga para reduzir o desgaste dos componentes e aumentar a durabilidade do campo.

Projetando a infraestrutura de resfriamento

As configurações de resfriamento criogênico em módulos MW SiC normalmente utilizam gás nitrogênio resfriado devido ao seu perfil de resfriamento consistente e capacidade de evitar anomalias de temperatura localizadas, um problema associado ao resfriamento direto de nitrogênio líquido.Projetos sistemáticos usam métodos criogênicos de troca de calor, como gás nitrogênio fluindo através de bobinas colocadas em nitrogênio líquido.

Os recursos incluem:

• Personalização na profundidade de imersão da bobina e ajustes dinâmicos do fluxo de gás, permitindo controle personalizado sobre as condições térmicas da placa fria que hospeda módulos de energia SiC, garantindo distribuição uniforme e mitigando riscos de superaquecimento ou subresfriamento.

• Incorporação de simulações termodinâmicas durante as fases de projeto: modelos de elementos finitos preveem padrões de temperatura e irregularidades de fluxo em caminhos criogênicos planejados em conversores, simplificando a análise e garantindo refinamentos práticos para eficiência operacional.

• Melhorias na confiabilidade usando caminhos de resfriamento tolerantes a falhas: uma abordagem baseada em redundância garante controle de temperatura consistente em cenários de falha, ideal em aplicações aeroespaciais onde a confiabilidade do sistema é importante.

A investigação em curso expande-se em estratégias híbridas de arrefecimento criogénico, combinando sistemas baseados em gás com materiais de mudança de fase, integrando estes desenvolvimentos em sistemas futuros concebidos para aumentar a densidade de energia e gerir os períodos de arrefecimento de forma autónoma.Esses sistemas transformadores enfatizam o papel indispensável do resfriamento criogênico no avanço dos conversores SiC de nível MW, unindo inovações tecnológicas a práticas de implantação escaláveis.

Desafios no resfriamento criogênico para dispositivos SiC e GaN

O resfriamento criogênico está na vanguarda do aprimoramento do desempenho de dispositivos de banda larga (WBG), como transistores SiC e GaN.Em temperaturas operacionais extremamente baixas, são observadas melhorias na condutividade elétrica, eficiência térmica e confiabilidade, abrindo caminho para um desempenho superior.Além disso, essas baixas temperaturas permitem condutores leves com alta densidade de potência, tornando os conversores de energia resfriados criogenicamente especialmente atraentes para indústrias como aeroespacial, automotiva e data centers.No entanto, a transição dos sucessos experimentais para a implantação em grande escala introduz desafios técnicos e logísticos, enfatizando a natureza emergente desta tecnologia em aplicações práticas.

Desafios em embalagens para resfriamento criogênico

Abordando Parasitas Eletromagnéticos e Uniformidade de Corrente

O desenvolvimento de pacotes criogênicos compatíveis exige a superação de parasitas eletromagnéticos e a garantia de distribuição uniforme de corrente em dispositivos WBG de alta potência.HEMTs GaN e outros componentes semelhantes, devido às suas densidades de potência mais altas e velocidades de comutação mais rápidas, tornam esta tarefa cada vez mais complexa.As soluções práticas de embalagem devem ir além dos projetos teóricos e aproveitar testes iterativos em ambientes criogênicos, já que as aplicações práticas muitas vezes revelam problemas latentes de desempenho.Ferramentas de simulação sofisticadas, embora inestimáveis, devem ser complementadas com avaliações práticas para alcançar projetos robustos que se alinhem com as realidades operacionais.

Seleção de materiais: gel de silicone vs. encapsulantes à base de epóxi

O desempenho mecânico dos encapsulantes sob condições criogênicas é uma consideração fundamental.Os géis de silicone, que se destacam em temperaturas operacionais padrão, perdem flexibilidade em frio extremo, colocando em risco a integridade do dispositivo.Por outro lado, os encapsulantes à base de epóxi, embora frágeis em ambientes criogênicos, oferecem um certo grau de solidez estrutural.Alcançar o equilíbrio através de composições híbridas, como a mistura de polímeros macios com materiais reforçados, abre novos caminhos para durabilidade.Alguns ensaios abandonaram completamente o encapsulamento para manter uma resistência térmica mais baixa, mas isto cria compromissos em termos de isolamento e durabilidade, desafiando a sua viabilidade para a maioria das aplicações.

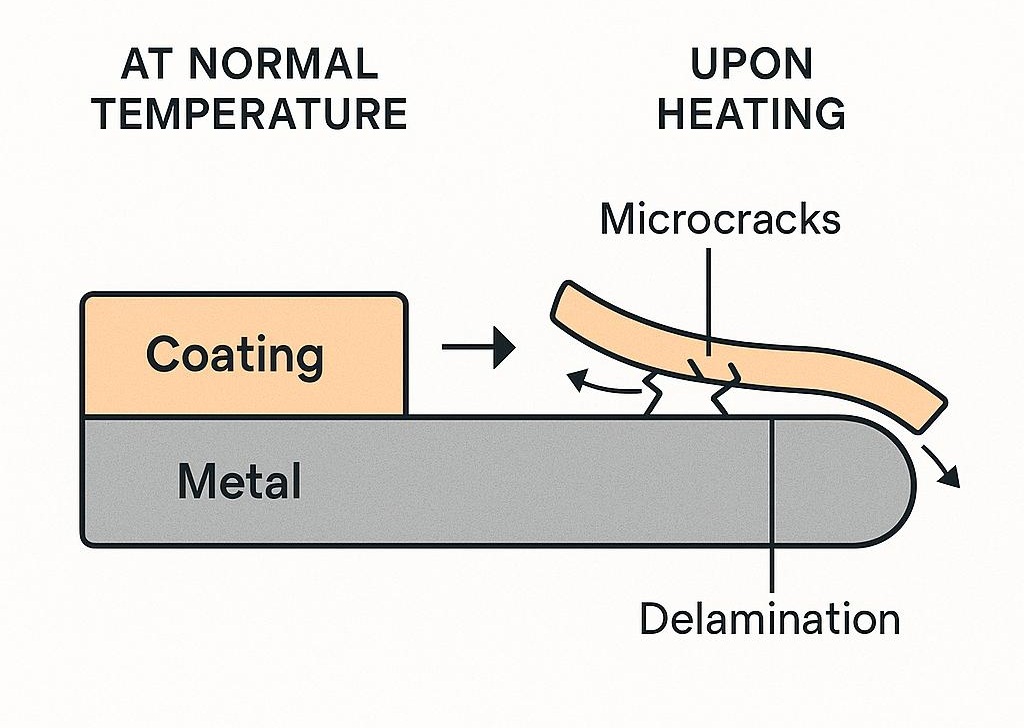

Mitigando a incompatibilidade de expansão térmica

A incompatibilidade de expansão térmica entre componentes de coeficientes variados continua sendo um problema importante em sistemas criogênicos.Este fenômeno leva a tensões internas, trincas ou mesmo delaminação durante a ciclagem térmica.As soluções concentram-se em adesivos e interconexões projetados para flexibilidade compensatória.As iterações de projeto, informadas por dados experimentais, introduziram estruturas de dissipação de tensão para compensar a degradação durante o uso prolongado.Embora tenham sido feitos progressos em casos isolados, uma metodologia unificada e escalável para contrabalançar estas incompatibilidades permanece indefinida, enfatizando o desenvolvimento intensivo ainda pendente neste domínio.

Projeto de filtro EMI para sistemas de resfriamento criogênico

O resfriamento criogênico libera o potencial para frequências de comutação mais altas, permitindo designs de filtros EMI compactos e avançando na miniaturização do sistema para aplicações restritas, como a exploração espacial.No entanto, isso tem o custo de maior ruído EMI em frequências elevadas.Isto introduz complexidades de acoplamento que desafiam as arquiteturas de filtros convencionais.

Ambientes criogênicos favorecem perdas resistivas reduzidas em enrolamentos indutores, mas os materiais do núcleo magnético, essenciais para a filtragem EMI, muitas vezes apresentam desempenho inferior devido à diminuição da permeabilidade do núcleo nessas condições.Os projetos de habitação que levam em conta as propriedades térmicas e concentram esforços na compensação ativa de tais perdas por meio de materiais aprimorados ou mecanismos de feedback têm se mostrado promissores.Os designs dos filtros são melhorados ao longo do tempo para equilibrar a eficiência e a redução de ruído, suportando uma utilização mais ampla.

Restrições operacionais e de segurança de sistemas de resfriamento criogênicos

Gerenciamento de nitrogênio líquido e complexidade do sistema

O emprego de nitrogênio líquido como meio de resfriamento complica o projeto do sistema devido às suas propriedades físicas.A sua densidade exige uma contenção segura para evitar a acumulação de pressão, enquanto as temperaturas extremamente baixas podem resultar no congelamento do vapor, arriscando curtos-circuitos induzidos pela condensação.Controle de vapor e métodos de vedação aprimorados são adicionados durante os testes.Ajustes repetidos reduzem riscos e mantêm a confiabilidade do sistema, combinando design e proteção prática.

Isolamento Térmico e Medidas de Segurança

Estratégias eficazes de isolamento são fundamentais para manter a viabilidade operacional em sistemas de resfriamento criogênicos, protegendo ao mesmo tempo o pessoal e o equipamento.A exposição acidental ao nitrogênio líquido acarreta riscos significativos que exigem barreiras térmicas projetadas e configurações de isolamento multicamadas.Além disso, a implementação de protocolos de segurança e programas de formação rigorosos emergiu como um quadro preventivo eficaz.Histórias de sucesso notáveis ​​de implementações experimentais sublinham como o design térmico reduz diretamente os riscos de segurança, ao mesmo tempo que mantém o desempenho eficiente do sistema.

Gestão Proativa de Riscos

A integração do resfriamento criogênico em sistemas elétricos de alta potência exige uma abordagem de gerenciamento de riscos com visão de futuro.Os componentes do sistema devem suportar variações extremas de temperatura sem comprometer a funcionalidade, exigindo total adesão às normas de segurança e controle de qualidade robusto.A formação de pessoal no manuseamento de sistemas criogénicos, juntamente com avaliações de risco sensíveis a potenciais pontos de falha, demonstrou o seu valor.Este planeamento proativo ilumina o caminho para uma implementação mais ampla, refletindo uma indústria que dá prioridade à inovação e à fiabilidade para um futuro mais seguro e eficiente.

Conclusão

O resfriamento criogênico oferece grande potencial para sistemas SiC e GaN de alta potência, especialmente na indústria aeroespacial, propulsão elétrica, sistemas supercondutores e conversores de energia compactos.Ele pode reduzir perdas, melhorar o desempenho térmico e suportar maior densidade de potência, mas o uso prático requer controle cuidadoso dos limites de temperatura, materiais de embalagem, infraestrutura de resfriamento, comportamento EMI e segurança do nitrogênio líquido.Com seleção adequada de dispositivos, design térmico e gerenciamento de riscos, o resfriamento criogênico pode ajudar a desenvolver eletrônicos de potência confiáveis, eficientes e compactos para aplicações exigentes.
