DIAC explicado, princípio de funcionamento, características e aplicações

Um DIAC é um dispositivo semicondutor bidirecional usado principalmente para disparo e controle de fase em circuitos CA.Ao contrário dos diodos comuns que conduzem em apenas uma direção, um DIAC comuta simetricamente em ambas as direções quando sua tensão de interrupção é atingida.Este artigo explica os princípios de funcionamento, estrutura interna, comportamento operacional e aplicações práticas dos DIACs, incluindo seu uso em disparos TRIAC, circuitos dimmer, controle de velocidade do motor, geração de pulsos e sistemas de regulação de potência.

Catálogo

Explorando a funcionalidade e aplicativos do DIAC

Um DIAC (Diodo para Corrente Alternada) possui características únicas como uma chave semicondutora bidirecional, oferecendo capacidades de condução de onda completa em circuitos CA.Ao contrário dos diodos típicos restritos ao fluxo de corrente unidirecional, os DIACs operam dinamicamente, iniciando a condução somente após um limite de tensão específico, conhecido como tensão de ruptura, ser alcançado.É importante ressaltar que esse comportamento é independente da polaridade, distinguindo assim os DIACs como diodos de disparo simétricos.Sua capacidade de funcionar simetricamente em ciclos de forma de onda CA positivos e negativos garante consistência operacional e os posiciona como componentes centrais em aplicações que exigem fluxo de corrente equilibrado e regulação de precisão.

Propriedades Fundamentais e Insights Operacionais de DIACs

A característica marcante de um DIAC reside em sua condução simétrica quando a tensão de interrupção é ultrapassada.Através desta funcionalidade:

• A orientação específica da polaridade durante o projeto do circuito torna-se desnecessária, reduzindo a complexidade do projeto.

• Durante o estado desligado, o DIAC se comporta como um circuito aberto até que as condições de ativação sejam atendidas, melhorando assim o controle sobre os parâmetros de ativação.

• Após a ativação, sua transição para um estado condutivo minimiza a queda de tensão, promovendo um fluxo de corrente estável em circuitos CA.

Esta transição acentuada de estados de alta resistência para estados de baixa resistência, observada nas curvas características tensão-corrente DIAC, impulsiona sua eficácia como gatilhos para componentes subsequentes, como TRIACs.Tais qualidades contribuem para o design simplificado de circuitos que exigem operação estável e transições precisas.

As limitações intrínsecas do controle DIAC

Classificados como “interruptores incontroláveis”, os DIACs operam sem manipulação externa, contando apenas com as condições do circuito para obter a ativação.As principais características incluem:

• Acionamento vinculado exclusivamente à tensão do circuito que atinge o ponto de interrupção, eliminando a necessidade de disparo externo.

• Requisitos de projeto mais simples em comparação com chaves controladas, como SCRs ou TRIACs, embora essa simplicidade exija um ajuste meticuloso do circuito para garantir uma operação confiável.

A sua independência operacional impõe restrições à flexibilidade do controlo, mas realça o seu valor em designs simples e robustos.

Insights práticos derivados do uso em campo

Em aplicações práticas, os DIACs se estabeleceram como componentes indispensáveis devido a:

• Desempenho confiável obtido por meio de recursos de disparo bilateral, especialmente quando combinado com TRIACs para sincronização com formas de onda CA em circuitos dimmer.

• Ajustes estratégicos, aproveitando tolerâncias de fabricação em tensões de interrupção, para otimizar o comportamento do circuito para requisitos específicos, exemplificando uma combinação de perspicácia prática de engenharia e princípios teóricos.

• Maior eficiência energética e longevidade dos componentes, decorrentes da sua inerente simplicidade e resistência ao desgaste operacional.

As observações de campo destacam consistentemente como a implementação deliberada de DIACs eleva a resiliência do circuito, ao mesmo tempo que promove construções de design inovadoras..

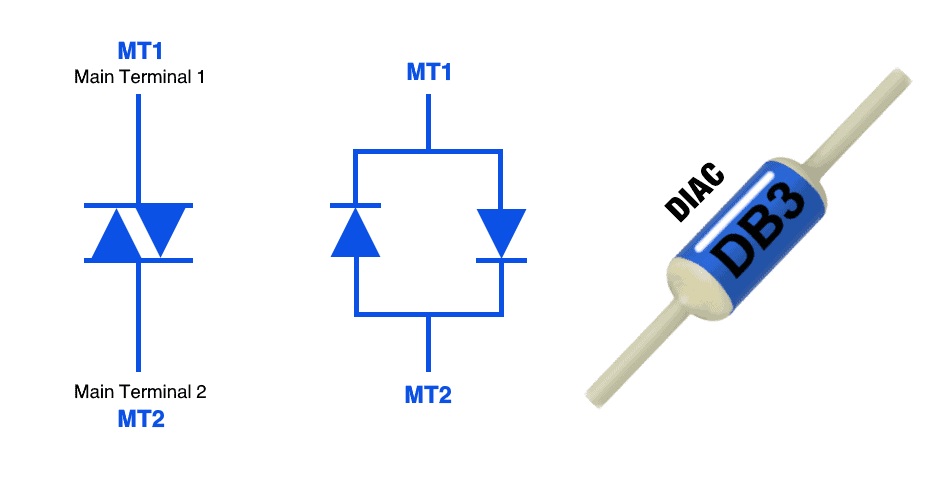

Símbolo DIAC e representação funcional

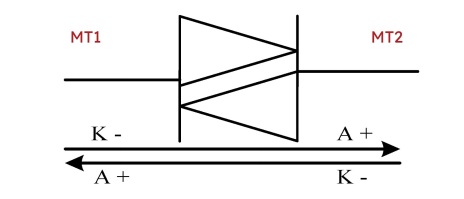

O símbolo DIAC é apresentado visualmente com duas setas apontando em direções opostas, delimitadas por linhas retas paralelas.Esta ilustração transmite especificamente o arranjo paralelo reverso de dois diodos, que forma a essência estrutural do DIAC.O projeto incorpora o princípio operacional que permite ao DIAC conduzir corrente simetricamente em qualquer direção, uma vez alcançada a tensão de disparo.O dispositivo incorpora dois terminais condutores identificados como Terminal Principal 1 (MT1) e Terminal Principal 2 (MT2).Esses terminais servem como conexões por onde a energia elétrica flui durante as fases operacionais, enfatizando a natureza bidirecional do componente.

Implicações funcionais da arquitetura simétrica do DIAC

O design simétrico do símbolo DIAC reflete sua função principal: condução igual nas polaridades direta e reversa.Quando utilizado em sistemas de corrente alternada (CA), esse projeto estrutural uniforme suporta desempenho elétrico equilibrado mesmo sob condições de tensão variadas.A condutividade uniforme facilitada pelo DIAC garante operações estáveis ​​em aplicações que exigem recursos de comutação simultânea.Em termos práticos, esta qualidade é altamente valorizada para circuitos como reguladores controlados por fase, onde a precisão da comutação em ambas as direções influencia diretamente a confiabilidade operacional.

Benefícios derivados da configuração paralela reversa

A estrutura paralela reversa do DIAC oferece vantagens distintas em cenários que exigem estabilidade e fluxo de corrente bidirecional ininterrupto.Em sistemas projetados, esse design evita problemas como disparidade de tensão, minimizando assim o ruído e garantindo um desempenho mais estável.Esta qualidade é frequentemente utilizada em aplicações que exigem controle preciso, como mecanismos de dimerização em sistemas de iluminação, regulação de velocidades de motores e gerenciamento de dispositivos sensíveis à temperatura.Sua contribuição para transições suaves no comportamento elétrico é essencial para a qualidade e o desempenho de tais projetos.

Funcionalidade DIAC no projeto de circuito

O DIAC emergiu como um elemento primário em circuitos de disparo baseados em ignição devido à sua resposta confiável às variações de tensão.Os projetistas elétricos aproveitam seu comportamento simétrico para obter transições fluidas dos estados inativos para os ativos durante as atividades de comutação.Esta característica aumenta a eficiência energética, tornando o DIAC a escolha preferida para eletrônicos compactos que exigem alta confiabilidade em seus sistemas de controle.A capacidade do DIAC de mitigar a distorção harmônica e ao mesmo tempo manter a estabilidade da temperatura permitiu sua integração em abordagens inovadoras na eletrônica de potência, garantindo eficiência e segurança operacional prolongada.

Compreensão do comportamento de ativação do DIAC

O DIAC destaca-se como um elemento passivo que permanece inerte até que os limites de tensão sejam ultrapassados, independentemente da polaridade.Esta característica fornece um mecanismo previsível e confiável para comutação automatizada.Este recurso é usado para adicionar funções de controle precisas em projetos de circuitos e oferecer suporte a operações avançadas.A compreensão de seu comportamento de comutação permite o uso em aplicações que requerem condução simétrica e comutação confiável.

Insights reflexivos sobre o papel do DIAC na evolução dos circuitos

O design e a operação simétrica do DIAC continuam a servir como uma solução prática para uma regulação de corrente bidirecional eficaz.Sua estrutura simples, porém impactante, combina confiabilidade com facilidade de aplicação, tornando-o altamente adaptável a uma ampla gama de necessidades elétricas.À medida que os sistemas eletrônicos evoluem e a inovação impulsiona a complexidade dos circuitos, o DIAC continua sendo um componente inestimável que une perfeitamente funcionalidade e precisão.A sua capacidade de manter um funcionamento equilibrado posiciona-o como uma ferramenta relevante não só em aplicações tradicionais, mas também em sistemas futuristas que requerem uma gestão e controlo de energia óptimos.

Projetos de estrutura interna DIAC

Os DIACs estão disponíveis em duas configurações estruturais: designs de três e cinco camadas.A proeminência dos DIACs de três camadas geralmente decorre de suas características de desempenho consistentes, operação equilibrada em ciclos de corrente alternada e tensão de interrupção previsível, de aproximadamente 30 volts.Esses recursos complementam aplicações que exigem comutação e acionamento freqüentes em sistemas eletrônicos, onde a estabilidade e a confiabilidade são inestimáveis ​​para a eficiência operacional.

DIACs de três camadas

A configuração DIAC de três camadas utiliza uma estrutura PNPN que facilita a condução eficaz da corrente e permite o controle preciso da tensão.Através de propriedades elétricas simétricas em ambas as polaridades de tensão, esse projeto garante uma operação consistente, oferecendo comportamento de ruptura previsível mesmo em condições de carga variadas.

Por exemplo:

• Nos dimmers de lâmpadas, esse acionamento eficaz da tensão garante uma modulação suave da intensidade da iluminação.

• Os controladores de velocidade do motor se beneficiam do manuseio preciso da corrente alternada, sem interrupções mecânicas ou elétricas.

• Os circuitos de comutação CA aproveitam o comportamento uniforme para uma modulação livre de erros, simplificando o projeto eletrônico e melhorando a robustez operacional.

Essas aplicações destacam o valor da integração de DIACs de três camadas para otimizar a precisão e a eficiência energética.As características elétricas uniformes do DIAC de três camadas contribuem para a redução dos riscos associados à comutação inconsistente, apoiando o desempenho contínuo em circuitos eletrônicos complexos.

DIACs de cinco camadas

Os DIACs de cinco camadas empregam uma arquitetura baseada em duas estruturas PNPN paralelas, trabalhando em conjunto para regular o fluxo de corrente.Este arranjo exclusivo introduz flexibilidade nos comportamentos tensão-corrente, atendendo a aplicações específicas que exigem sensibilidade a transições de tensão diferenciadas.Os ajustes operacionais resultantes da estrutura em camadas estendida fornecem a base para casos de uso especializados onde os projetos convencionais podem ser insuficientes.

Por exemplo:

• Circuitos experimentais podem incorporar DIACs de cinco camadas para explorar novos métodos de controle de tensão.

• As tecnologias de nicho podem se beneficiar da sensibilidade da variante às mudanças de tensão de transição, alinhando-se com parâmetros elétricos não convencionais.

Embora compartilhe características de tensão simétrica com DIACs de três camadas, a versão de cinco camadas diverge em sua mecânica de portador de carga dentro das camadas, permitindo novas abordagens no refinamento do desempenho do circuito.Este design muitas vezes se alinha com aplicações orientadas para pesquisa ou altamente especializadas, tornando-o uma opção complementar e exploratória no domínio do desenvolvimento do DIAC.

Seleção de Projeto

A selecção apropriada da estrutura do DIAC depende de um equilíbrio entre previsibilidade operacional, adaptabilidade e viabilidade económica.Os DIACs de três camadas são frequentemente preferidos para operação confiável, fácil integração com componentes eletrônicos padrão e desempenho estável em diferentes aplicações.

Em contraste, os DIACs de cinco camadas atendem a projetos inventivos e estruturas experimentais que exigem maior sensibilidade de controle.Por exemplo:

• Os produtos eletrônicos de consumo normalmente favorecem o design de três camadas simples, porém robusto, para uma modulação CA eficiente.

• Sistemas avançados em desenvolvimento poderão explorar a dinâmica complexa da estrutura de cinco camadas para obter respostas elétricas atípicas.

Compreender as diferenças sutis entre essas configurações permite fazer escolhas informadas, alinhando a implementação com as demandas exclusivas da aplicação pretendida.Ao considerar a interação entre funcionalidade, praticidade e inovação, adapta a seleção DIAC para complementar tecnologias estabelecidas e inovadoras.

Características Operacionais e Comportamento dos DIACs

Os DIACs funcionam com dinâmicas operacionais distintas, definidas por suas propriedades de condução não linear, utilizadas no controle de energia elétrica em aplicações especializadas.Inicialmente em estado não condutor, esses componentes entram no modo de condução somente quando a tensão aplicada ultrapassa uma tensão de interrupção predeterminada (VBO), normalmente variando entre 25V e 48V.Uma vez ultrapassado esse limite, os DIACs permitem o fluxo de corrente simetricamente, lidando com formas de onda de corrente alternada (CA) com desempenho equivalente em ambas as polaridades.Esta condução simétrica surge da sua estrutura interna, o que é evidente nas suas características únicas de tensão-corrente.

Tensão de ruptura e seu comportamento

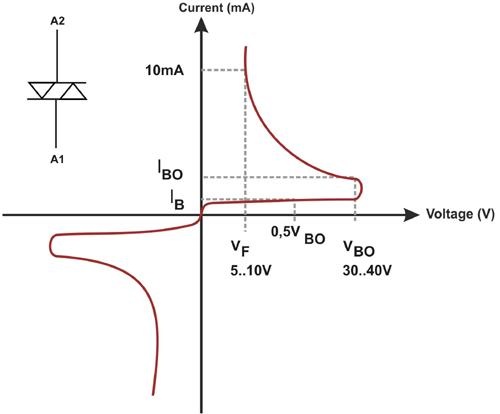

A tensão de interrupção (VBO) de um DIAC representa o ponto específico onde a condução começa.Essa característica torna-se crucial em sistemas que exigem níveis de tensão predefinidos para operação, como interruptores dimmer de iluminação ou controladores de motor.Os DIACs são projetados propositalmente com uma faixa VBO estreita para atender diversas aplicações, mantendo funcionalidade precisa.Esta característica é testada em condições reais de operação para confirmar que a tensão de comutação do DIAC atende aos requisitos do circuito e mantém um desempenho confiável dentro dos limites do projeto.

Operação Simétrica e Eficiência de Projeto

Uma característica marcante dos DIACs é sua capacidade de condução simétrica, que lhes permite operar efetivamente durante as metades positiva e negativa de uma forma de onda CA.Esta operação bidirecional agiliza os projetos de circuitos, eliminando a necessidade de componentes separados para gerenciar polaridades opostas.Aplicações como sistemas de controle de fase, comumente usados ​​no ajuste de velocidades de ventiladores ou no gerenciamento de sistemas de aquecimento industrial, dependem fortemente dessa simetria para funcionalidade ininterrupta.A observação da curva tensão-corrente revela um padrão "Z" distinto, mostrando o comportamento operacional consistente e não linear do DIAC ao longo dos ciclos CA.

Resposta Não Linear Tensão-Corrente

A relação tensão-corrente não linear dos DIACs desempenha um papel importante em suas aplicações para regulação de potência.Ao contrário dos componentes com características lineares, onde a corrente aumenta constantemente com a tensão, um DIAC entra numa transição repentina após a sua tensão de ruptura, garantindo que a condução ocorre apenas em níveis de tensão suficientemente elevados.Este comportamento controlado evita a ativação acidental nos circuitos.O tempo preciso é usado em circuitos de disparo para retificadores controlados por silício (SCRs) para controlar a condução no momento necessário.Compreender esse comportamento não linear ajuda a melhorar a precisão e a operação do circuito.

Considerações Térmicas e Operacionais

Projetar circuitos envolvendo DIACs requer atenção cuidadosa à sua sensibilidade térmica e interação com componentes adjacentes.As flutuações de temperatura podem alterar marginalmente a tensão de interrupção, necessitando de posicionamento estratégico e isolamento para desempenho sustentado.Além disso, o limite da corrente de retenção (IH) deve ser mantido para evitar a cessação prematura da condução.Os projetos de circuitos incluem métodos de estabilização e componentes de suporte para manter uma operação consistente sob condições variáveis.

As características operacionais do DIAC suportam sistemas tradicionais de controle de potência e aplicações mais recentes de controle de precisão.A condução simétrica e a resposta não linear proporcionam uma operação de circuito flexível e confiável.A compreensão dessas características ajuda a melhorar o desempenho em aplicações que vão desde eletrônicos domésticos até equipamentos industriais.A operação flexível também suporta o uso em novos projetos de circuitos e desenvolvimentos adicionais em engenharia elétrica.

Aplicações de DIACs em Eletrônica de Potência

Os DIACs cumprem diversas funções em sistemas eletrônicos de potência, funcionando como componentes essenciais em circuitos de disparo, controle e temporização.Devido à sua capacidade de conduzir alternadamente sob ciclos CA sem polarização, os DIACs são ideais para uma ampla variedade de usos práticos.

Sinergia com sistemas de comutação TRIAC

Os DIACs melhoram a operação dos TRIACs, criando uma abordagem perfeita para a comutação de energia CA em dispositivos como controladores de motores, sistemas de aquecimento e dimmers.

• Eles estabilizam a ativação do TRIAC nas fases positivas e negativas dos ciclos de CA, garantindo um desempenho confiável.

• Configurações práticas geralmente colocam DIACs em série com circuitos de portas TRIAC, permitindo portas controladas por fase.

• Mecanismos de temporização ajustáveis, obtidos através de resistores ou capacitores, auxiliam na modulação precisa da saída de energia.

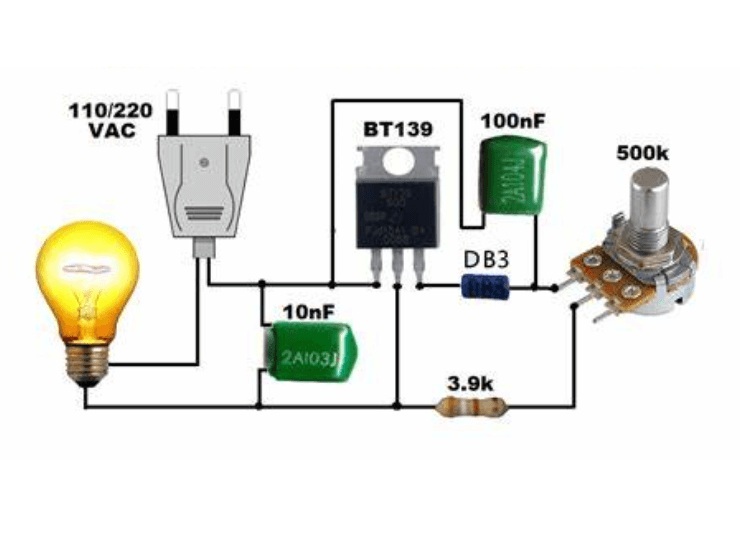

Tomemos, por exemplo, sistemas de dimmer de luz, nos quais os DIACs desempenham um papel fundamental, controlando o aumento de tensão do capacitor até atingir o ponto de interrupção do DIAC, desencadeando uma operação suave e consistente.Esses refinamentos fizeram dos DIACs uma pedra angular no design de tecnologias domésticas inteligentes altamente responsivas e inovadoras.

Precisão em aplicações de dimerização de luz

Os DIACs são excelentes em circuitos de dimerização devido à sua adaptabilidade na modulação de tensão, proporcionando controle constante sobre os níveis de iluminação.

• Eles garantem transições suaves e sem oscilações, mesmo quando o brilho varia com o tempo ou entre diferentes cargas.

• O emparelhamento de DIACs com componentes eletrônicos avançados melhora a eficiência energética e mantém os sistemas de iluminação estáveis ​​e responsivos.

A sua integração em ambientes residenciais e comerciais modernos reflecte a crescente procura de sistemas fáceis de utilizar que mantenham o conforto ambiental e a fiabilidade em condições de mudança.

Operação confiável em starters de lâmpadas fluorescentes

Dentro dos circuitos de ignição de lâmpadas fluorescentes, os DIACs permitem a descarga de tensão consistente necessária para iniciar a operação da lâmpada.

• Sua condução simétrica garante níveis de ruptura de tensão previsíveis, mesmo sob ciclos repetitivos.

• Implementações típicas envolvem o gerenciamento de componentes de pré-aquecimento e temporização que garantem desempenho ideal de ignição.

Tais avanços demonstraram benefícios práticos em atualizações energeticamente eficientes para instalações de iluminação convencionais, ajudando a prolongar a vida útil das lâmpadas e, ao mesmo tempo, a reduzir despesas de manutenção a longo prazo.

Funcionalidade central em sistemas de controle de pulso

Os DIACs fornecem estabilidade na geração de pulsos de temporização, tornando-os adequados para diversas aplicações sincronizadas, como circuitos de atraso ou osciladores.

• Seu papel nos sistemas de oscilação garante temporização sincronizada, crítica para a interação suave entre os componentes.

• Estas características são utilizadas em circuitos de controle para sistemas de automação industrial.

Esses recursos de temporização confiáveis ​​mostram a importância dos DIACs em sistemas de alta precisão, enfatizando sua capacidade de melhorar o desempenho geral e a eficiência operacional.

Simplificando as conversões de tensão em frequência

Os DIACs contribuem significativamente para sistemas que convertem variações de tensão de entrada em saídas de frequência proporcionais.

• Sua inclusão em circuitos oscilatórios suporta interfaces de sensores e aplicações de medição dinâmica.

• A integração em projetos como configurações de monitoramento ambiental enfatiza sua capacidade de manter leituras precisas apesar das flutuações nas entradas.

Além da medição, os conversores baseados em DIAC exemplificam tecnologias adaptativas, especialmente em sistemas de feedback, onde a estabilidade em condições variadas garante precisão operacional duradoura.

Expandindo oportunidades com inovações DIAC

A tecnologia DIAC oferece versatilidade expansiva em sistemas eletrônicos de potência e sinal com sua condução simétrica e propriedades de disparo confiáveis.

• Aprimoramentos em materiais DIAC e designs compactos têm potencial para maior eficiência em sistemas de energia renovável, interfaces IoT e dispositivos automatizados.

• Avanços futuros, incluindo a sua integração com materiais semicondutores de próxima geração, como SiC e GaN, poderão levar a melhorias sem precedentes na função e no design.

A crescente relevância dos DIACs demonstra a sua capacidade de adaptação às exigências em evolução, desde circuitos miniaturizados a soluções energéticas de alto desempenho, garantindo o seu papel contínuo no desenvolvimento de tecnologia de ponta.

Seleção ideal de DIACs para aplicações práticas

Os DIACs servem como componentes críticos na ativação de TRIACs e SCRs, formando a base dos sistemas contemporâneos de controle de potência.Entre os tipos de DIAC notáveis, modelos como DB3, DB4 e SMDB3 são reconhecidos por seu desempenho consistente e adaptabilidade a diversas aplicações.As seções a seguir examinam suas propriedades, casos de uso e considerações para implementações práticas.

DB3 e SMDB3

Os modelos DB3 e SMDB3 são caracterizados por suas tensões de ruptura estáveis, normalmente de 32V, com faixa operacional variando de 28V a 36V.Esses DIACs são frequentemente aplicados em cenários que exigem mecanismos de disparo confiáveis ​​e previsíveis.Seu design inerente promove eficiência em diversas aplicações.

• Controle suave de intensidade em circuitos de dimerização

Dentro dos sistemas de dimerização de luz, DB3 e SMDB3 são utilizados para fornecer acionamento TRIAC preciso, produzindo transições perfeitas no controle de brilho.Esses DIACs são tolerantes a flutuações de tensão e corrente, o que garante durabilidade sob diversas condições.Medidas complementares, como a instalação de dissipadores de calor nos TRIACs, ajudam a aliviar o estresse térmico, apoiando assim a longevidade prolongada do sistema.

• Regulação de velocidade em sistemas de controle de motores

A aplicação de DB3 e SMDB3 em circuitos de controle de motores, incluindo aqueles vistos em HVACs ou eletrodomésticos, garante uma regulação estável das velocidades dos motores.Seu comportamento de disparo confiável promove a eficiência operacional mesmo com cargas flutuantes.Adicionar filtros de ruído a esses circuitos pode proteger o DIAC de possíveis interferências elétricas, aumentando a precisão operacional e a vida útil.

• Ativação confiável em reatores de lâmpadas

Lâmpadas fluorescentes compactas e sistemas de iluminação LED beneficiam-se do uso de DB3 e SMDB3 em circuitos de reator para garantir ativação consistente do interruptor, resultando em iluminação estável.Projetar esses circuitos com isolamento adequado protege contra curtos-circuitos e otimiza a vida útil do DIAC, promovendo funcionalidade confiável a longo prazo.

DB4

O modelo DB4 é definido por sua tensão de interrupção mais alta, que normalmente mede 40V e abrange uma faixa de 35V a 45V.Essa maior capacidade de tensão permite que ele se destaque em aplicações que exigem limites elétricos elevados.

• Circuito para limites de tensão elevados

Em sistemas de energia que exigem manuseio de tensões mais altas, como aqueles vistos em motores industriais ou controles de iluminação especializados, o alcance estendido do DB4 se mostra vantajoso.Ao acomodar limites de tensão mais elevados, promove consistência operacional.A incorporação de resistores de precisão no design refina ainda mais o controle sobre a sensibilidade de disparo, garantindo um desempenho responsivo e consistente.

• Protegendo o desempenho sob estresse elétrico

Graças à sua tolerância de tensão robusta, o DB4 é adequado para funcionar em ambientes desafiadores, propensos a surtos ou picos elétricos.A adição de elementos de proteção, como varistores de óxido metálico (MOVs), ao circuito aumenta sua resiliência e protege contra perturbações elétricas transitórias, garantindo confiabilidade a longo prazo.

A seleção do DIAC apropriado requer consideração cuidadosa de fatores como tensão de interrupção, ambiente operacional pretendido e necessidades específicas do circuito.Cada modelo DIAC atende a requisitos exclusivos, permitindo soluções personalizadas para diversos cenários.Durante a fase de projeto, a realização de testes abrangentes – examinando a repetibilidade do disparo e avaliando o desempenho térmico sob carga – pode refinar a funcionalidade e a durabilidade do circuito, ao mesmo tempo que minimiza os riscos de tempo de inatividade.

Conclusão

Os DIACs continuam sendo componentes importantes no controle de energia CA devido à sua condução simétrica, comportamento de disparo estável e operação simples.Sua capacidade de fornecer comutação confiável em ambas as metades de uma forma de onda CA os torna úteis em dimmers, controladores de motores, circuitos de temporização e sistemas baseados em TRIAC.Embora ofereçam controlabilidade limitada em comparação com dispositivos de comutação avançados, sua simplicidade, durabilidade e eficiência continuam a apoiar projetos eletrônicos práticos.Espera-se que melhorias contínuas em materiais semicondutores e integração de circuitos compactos expandam o papel dos DIACs na eletrônica de potência moderna e em aplicações de controle inteligente.
