Capacitores eletrolíticos explicados: tipos, ESR, corrente de ondulação

Este artigo explica como funcionam os capacitores eletrolíticos, onde eles apresentam melhor desempenho e por que as tecnologias de capacitores de alumínio e tântalo envolvem importantes compensações em confiabilidade, estabilidade, tamanho e comportamento elétrico.Ele também explora efeitos de corrente ondulatória, estresse térmico, características de impedância, combinações de capacitores com cerâmica, mecanismos de degradação de longo prazo e estratégias práticas de seleção usadas em sistemas eletrônicos modernos de potência e sinal.

Catálogo

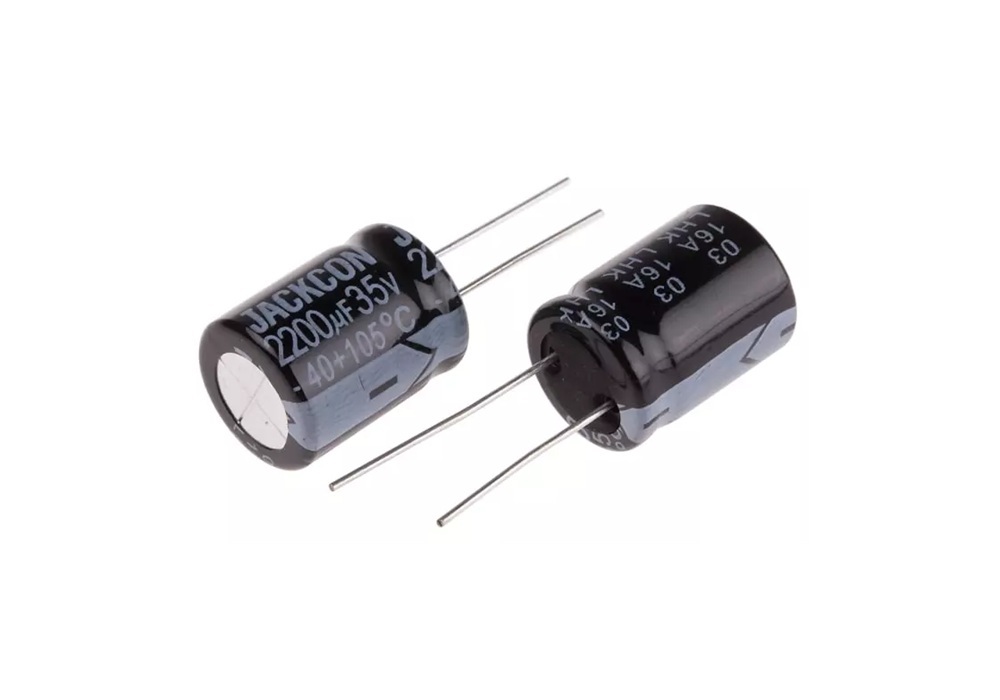

Visão geral dos capacitores eletrolíticos

Os capacitores eletrolíticos são frequentemente selecionados quando um projeto precisa de muita capacitância, sem levar o orçamento ou a área de PCB a um território desconfortável.Essa conveniência vem com compensações que aparecem no comportamento elétrico e na consistência a longo prazo, e essas compensações tendem a se tornar mais perceptíveis à medida que as horas de operação se acumulam.

As classificações de tensão comuns normalmente ficam na faixa de ~4 V a 500 V, enquanto as séries especiais podem atingir aproximadamente 630 V e superiores.As classificações de temperatura ambiente geralmente variam de -40°C a +105°C, e as linhas de produtos de última geração se estendem até +125°C.No trabalho de design real, esses números de catálogo raramente contam toda a história por si só;os resultados são moldados pela forma como a peça é tensionada, pela quantidade de ondulação que ela carrega, para onde o calor realmente vai e como as características do componente variam com o tempo.

Também vale a pena admitir uma realidade prática: os eletrolíticos podem parecer bons em uma bancada por um curto período e depois começar a se comportar de maneira diferente quando o mesmo circuito permanece em um gabinete quente, sofre repetidos eventos de surto ou é enviado através de um mix mais amplo de lotes de produção.Essa lacuna entre as primeiras impressões e o comportamento de longo prazo é onde a seleção e validação cuidadosas compensam.

Ajuste de aplicação: funções de alta capacitância, energia em massa e inclinação DC

Os eletrolíticos tendem a fornecer substancialmente mais capacitância por dólar do que muitas opções de filme ou cerâmica em classes de tensão semelhantes.Os projetistas geralmente aceitam essa barganha com algumas restrições em mente: muitas vezes são fisicamente maiores que a cerâmica com capacidade de tensão comparável, e muitos são polarizados, portanto, a direção da tensão aplicada deve ser mantida sob controle.

Eletrolíticos são comumente usados ​​onde um grande reservatório de carga é desejável e a forma de onda é principalmente CC com ondulação sobreposta.Eles geralmente ficam no ponto onde um estágio de potência faz a transição da criação de CC para manter a CC estável sob dinâmica de carga real.

Os casos de uso típicos estão listados abaixo como um conjunto único para facilitar a digitalização:

• Filtragem de link DC

• Suavização de retificação

• Armazenamento de energia de retenção

• Desacoplamento de baixa frequência

Em uma fonte de alimentação em funcionamento, um eletrolítico freqüentemente atua como buffer de energia de curto prazo durante as etapas de carga.Enquanto o circuito de controle ainda está reagindo, o capacitor fornece ou absorve corrente, e é aí que as não-idealidades se tornam fáceis de notar durante a medição: queda de tensão ligada ao ESR, autoaquecimento ligado à corrente de ondulação e desvio gradual dos parâmetros à medida que o eletrólito e o sistema de óxido envelhecem.

Do ponto de vista da engenharia, isso pode ser um pouco frustrante porque o capacitor faz exatamente o que a física permite, mas nem sempre o que um símbolo esquemático implica.Planejar antecipadamente esses comportamentos “não ideais” geralmente leva a menos surpresas no estágio final.

Famílias Principais: Alumínio vs. Tântalo

Os capacitores eletrolíticos são mais comumente encontrados como eletrolíticos de alumínio e eletrolíticos de tântalo.As peças de tântalo permanecem eletrolíticas;a diferença é o ânodo e o sistema dielétrico, o que leva a diferentes resistências e sensibilidades ao estresse.

A escolha entre essas famílias raramente envolve apenas capacitância e tensão na folha de dados.Muitas vezes isso se transforma em uma discussão sobre como o circuito se comporta na inicialização, quão bem o estresse é controlado e quanta variabilidade o projeto pode tolerar sem transformar a validação em suposições.

O posicionamento comum das duas famílias é resumido aqui:

• Eletrolíticos de alumínio: amplamente utilizados para filtragem em massa e armazenamento de energia, ampla disponibilidade de tensão, custo geralmente favorável

• Eletrolíticos de tântalo: alta eficiência volumétrica e comportamento de capacitância comparativamente estável em algumas faixas, normalmente abordado com controle mais rígido do comportamento de surto, irrupção e impedância de proteção

Um enquadramento prático é que as peças de alumínio frequentemente ganham trabalhos de “volume e ondulação”, enquanto o tântalo é frequentemente escolhido quando a pressão de tamanho, os alvos de impedância ou o comportamento elétrico mais estável impulsionam o requisito, assumindo que o circuito tenha um plano claro para limitar o estresse durante surtos e transientes.

Principais comportamentos elétricos que moldam o desempenho no mundo real

O comportamento real dos capacitores eletrolíticos é moldado por várias características elétricas em interação, e não apenas pela capacitância.Parâmetros como tolerância, tensão de tensão, corrente de fuga, ESR, corrente de ondulação e comportamento térmico influenciam fortemente o desempenho do capacitor ao longo do tempo e sob condições operacionais variáveis.Em circuitos práticos, esses fatores geralmente determinam se um barramento de energia permanece estável, barulhento, sob estresse térmico ou sujeito a degradação a longo prazo.

Os valores de capacitância são comumente escritos usando submúltiplos como µF, nF e pF porque 1 farad é extremamente grande para a maioria dos componentes discretos.Em notação prática, 1 µF = 1000 nF e 1 nF = 1000 pF.Manter as convenções de unidade consistentes em esquemas, listas de materiais e documentação de montagem ajuda a reduzir erros de substituição e interpretação durante o projeto e a fabricação.

Os capacitores eletrolíticos também tendem a ter faixas de tolerância mais amplas do que muitos capacitores de filme ou cerâmicos.Variações como +50%/-20% não são incomuns, especialmente em peças de maior valor.Em aplicações de filtragem em massa, essa propagação pode ter poucas consequências práticas, mas na modelagem de impedância, redes de temporização ou comportamento de malha de controle, a variação de capacitância pode alterar a resposta transitória e as margens de estabilidade o suficiente para se tornar mensurável durante a validação e os testes de produção.

A classificação de tensão afeta mais do que a simples sobrevivência contra avarias.Operar continuamente próximo à tensão nominal máxima aumenta o estresse elétrico dentro do sistema dielétrico e pode acelerar vazamentos, aquecimento interno e mecanismos de desgaste de longo prazo.Por causa disso, muitos projetos desclassificam intencionalmente os capacitores eletrolíticos e os operam abaixo do limite de tensão impresso para melhorar a confiabilidade e reduzir a sensibilidade ao estresse térmico e relacionado à ondulação.

A corrente de fuga e o comportamento do isolamento também influenciam o desempenho no mundo real, especialmente em circuitos de retenção, sistemas de temporização e seções analógicas de baixa potência.Eletrólitos maiores apresentam naturalmente algum vazamento devido ao comportamento dielétrico e do eletrólito, e esse vazamento contribui para a queda da carga armazenada ao longo do tempo.Em sistemas de energia práticos, avalie o comportamento do isolamento usando considerações de corrente de fuga e constante de tempo, em vez de confiar apenas nos valores de capacitância.

Os mecanismos de perda tornam-se especialmente importantes sob condições de ondulação.Quando a corrente alternada CA flui através do ESR, a dissipação de energia interna produz calor, e esse aquecimento afeta diretamente o envelhecimento do capacitor e a vida útil operacional.À medida que a temperatura aumenta, a degradação dos eletrólitos acelera, a VHS pode aumentar ainda mais e o estresse térmico pode aumentar com o tempo.Em muitos sistemas reais, os problemas de confiabilidade dos capacitores estão, portanto, intimamente ligados ao manuseio da corrente de ondulação, às condições do fluxo de ar, à colocação da PCB e às fontes de calor próximas, e não apenas ao valor da capacitância.

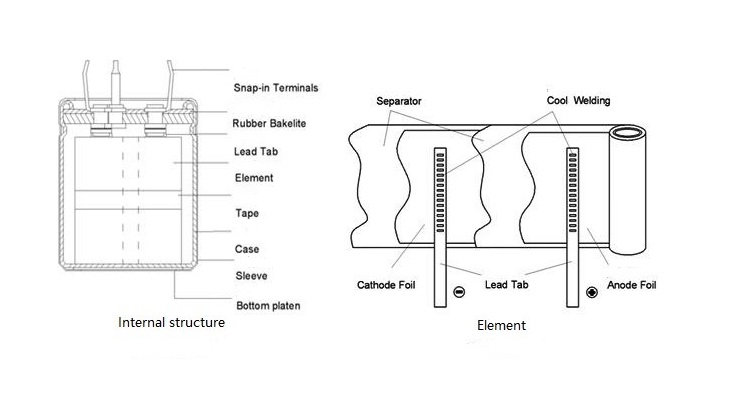

Capacitor Eletrolítico de Alumínio

Um capacitor eletrolítico de alumínio é construído usando várias camadas interconectadas que trabalham juntas para armazenar energia elétrica.A estrutura principal inclui uma folha anódica de alumínio gravada, uma fina camada dielétrica de óxido de alumínio, um eletrólito e um coletor de corrente de folha negativa.Essas camadas são enroladas em uma estrutura compacta de gelatina e seladas dentro de uma lata de alumínio.A folha anódica gravada é importante porque sua superfície microscópica áspera aumenta muito a área de superfície efetiva, permitindo que o capacitor atinja alta capacitância em um tamanho relativamente pequeno.

A camada dielétrica é formada diretamente na superfície da folha anódica por meio de um processo eletroquímico denominado formação anódica.Como a camada de óxido é extremamente fina, os capacitores eletrolíticos de alumínio podem fornecer grandes valores de capacitância em comparação com muitos outros tipos de capacitores.A espessura desta camada de óxido determina a tensão nominal do capacitor.Capacitores de tensão mais alta requerem camadas de óxido mais espessas, mas isso também reduz a densidade da capacitância e aumenta o tamanho físico.

O eletrólito atua como sistema catódico do capacitor, enquanto a folha negativa fornece o caminho condutor para o terminal externo.Ao contrário das estruturas de eletrodos sólidos usadas em alguns tipos de capacitores, o eletrólito permite que o capacitor mantenha alta capacitância, mas também introduz limitações relacionadas à temperatura, envelhecimento e corrente de fuga.Esses materiais internos são selados cuidadosamente para reduzir a evaporação do eletrólito e manter a estabilidade a longo prazo.

Como o dielétrico só funciona corretamente quando o ânodo permanece positivo em relação ao eletrólito, a maioria dos capacitores eletrolíticos de alumínio são polarizados.A tensão reversa pode danificar a camada de óxido, causando fluxo excessivo de corrente, geração de gás, acúmulo de calor e possível ventilação.Por esse motivo, as marcações de polaridade e a instalação adequada são essenciais no projeto prático do circuito.

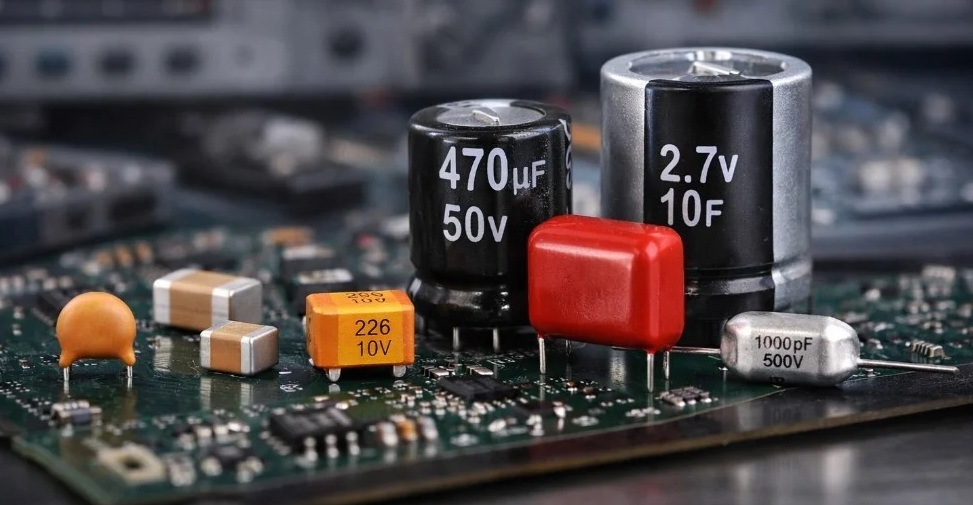

Usos de capacitores eletrolíticos em circuitos reais

Acoplamento de Sinal e Bloqueio DC

Os capacitores eletrolíticos são amplamente utilizados para acoplamento de sinais em amplificadores de áudio, circuitos de comunicação, interfaces de sensores e estágios de processamento analógico onde os sinais CA devem passar entre blocos de circuito enquanto as condições de polarização CC permanecem isoladas.Nessas aplicações, o capacitor bloqueia a tensão CC estável enquanto permite que a alteração dos componentes do sinal continue através do caminho do sinal.Isto evita que um estágio perturbe o ponto operacional de outro estágio.

Como os capacitores eletrolíticos fornecem valores de capacitância relativamente grandes em pacotes compactos, eles são comumente selecionados para aplicações de acoplamento de baixa frequência, onde capacitores cerâmicos menores podem não fornecer capacitância suficiente economicamente.No entanto, a orientação da polaridade torna-se importante porque a polaridade incorreta pode aumentar a corrente de fuga, a distorção, o aquecimento e problemas de confiabilidade a longo prazo.

Em baixas frequências, a capacitância insuficiente pode enfraquecer a resposta dos graves nos sistemas de áudio ou distorcer os sinais analógicos que mudam lentamente.Os capacitores de acoplamento são selecionados com base na impedância de entrada e na frequência de corte necessária.Em circuitos práticos, os capacitores eletrolíticos usados ​​para acoplamento também podem introduzir distorção se grandes tensões CA aparecerem no dielétrico, especialmente em caminhos de áudio onde a linearidade do sinal é importante.

Desacoplamento em massa e estabilização de trilhos de energia

Os capacitores eletrolíticos são muito usados para desacoplamento em massa e estabilização de trilhos de energia em sistemas digitais, controladores embarcados, eletrônica industrial, drivers de motor e estágios de conversão de energia.Sua principal função é armazenar energia localmente e fornecer corrente durante mudanças repentinas de carga às quais as fontes de alimentação ou longos traços de PCB não conseguem responder instantaneamente.

Quando processadores, módulos de comunicação, relés, LEDs ou motores alternam rapidamente, a demanda temporária de corrente pode causar quedas de tensão e instabilidade transitória.Os capacitores eletrolíticos ajudam a reduzir esses distúrbios, agindo como reservatórios locais de energia que absorvem as ondulações, suavizam as transições de carga e estabilizam as partes mais lentas da rede de distribuição de energia.

No entanto, os capacitores eletrolíticos por si só geralmente não são suficientes para a supressão de ruído de banda larga porque sua impedância aumenta em frequências mais altas devido ao comportamento de ESR e ESL.Por esta razão, os capacitores eletrolíticos são frequentemente combinados com capacitores cerâmicos colocados próximos a circuitos integrados.O capacitor eletrolítico suporta armazenamento de energia em massa, enquanto o capacitor cerâmico reduz o ruído de comutação de alta frequência e picos transitórios rápidos.

A ESR dos capacitores eletrolíticos também afeta o comportamento do circuito.A ESR extremamente baixa pode parecer desejável, mas em alguns sistemas de energia a ESR moderada ajuda a amortecer a ressonância entre os capacitores, a indutância da PCB e os reguladores de comutação.Sem amortecimento suficiente, pode ocorrer vibração ou oscilação excessiva durante transições de carga.Como resultado, a seleção de capacitores geralmente equilibra capacitância, ESR, capacidade de ondulação, comportamento de estabilidade e resposta transitória, em vez de simplesmente maximizar apenas a capacitância.

Suavização do retificador e redução de ondulação

Capacitores eletrolíticos são comumente usados após estágios retificadores em fontes de alimentação lineares para suavizar a pulsação CC em uma tensão de saída mais estável.Durante cada ciclo CA, o capacitor carrega próximo ao pico da forma de onda retificada e depois descarrega na carga entre os picos, reduzindo a ondulação da tensão no trilho de alimentação.

Valores maiores de capacitância geralmente reduzem a amplitude da ondulação porque mais carga armazenada fica disponível durante os intervalos de descarga.No entanto, a seleção da capacitância depende de vários fatores, incluindo corrente de carga, frequência de ondulação, tensão de ondulação permitida, comportamento de inicialização, tamanho físico e limites térmicos.

A classificação da corrente de ondulação torna-se especialmente importante em aplicações de fonte de alimentação porque o aquecimento interno causado pela corrente de ondulação afeta diretamente a vida útil do capacitor.A corrente de ondulação excessiva aumenta a temperatura interna, acelera a degradação do eletrólito, aumenta a ESR ao longo do tempo e reduz a confiabilidade operacional.Ambientes de alta temperatura intensificam ainda mais esses mecanismos de envelhecimento.

Grandes capacitores eletrolíticos em circuitos retificadores também podem criar uma corrente de irrupção significativa durante a inicialização, porque os capacitores inicialmente descarregados se comportam momentaneamente como cargas de baixa resistência.Sem limitação de corrente, esse surto de inicialização pode sobrecarregar retificadores, transformadores, interruptores, fusíveis e diodos de ponte.Os projetistas geralmente reduzem esses efeitos usando circuitos de partida suave, termistores NTC, sequência de partida controlada ou resistores limitadores de corrente.

Energia de retenção, cargas de pulso e suporte motor

Os capacitores eletrolíticos são frequentemente usados em circuitos que enfrentam demandas de alta corrente de curta duração, como sistemas de partida de motores, ativação de relés, flashes de câmeras, drivers de LED, transmissores de RF e aplicações de energia pulsada.Nessas situações, o capacitor fornece temporariamente a energia armazenada mais rápido do que a fonte primária pode responder.

Em sistemas motores, os capacitores eletrolíticos ajudam a reduzir a queda de tensão durante a partida ou aceleração repentina, onde a demanda de corrente aumenta acentuadamente por breves períodos.Em equipamentos de comunicação e sistemas embarcados, os capacitores de retenção podem manter a operação durante curtas interrupções de energia, eventos de troca de bateria ou instabilidade transitória de alimentação.

A capacidade relativamente alta de armazenamento de energia dos capacitores eletrolíticos os torna adequados para essas aplicações, especialmente onde o tamanho físico e o custo são importantes.A carga de pulso repetida aumenta a tensão de ondulação e a geração de calor, portanto o aquecimento ESR, o envelhecimento do capacitor, as classificações de vida útil e a ventilação devem ser considerados cuidadosamente em sistemas de ciclo de trabalho elevado.

Cronometragem RC e por que os eletrolíticos são componentes de baixa precisão

Capacitores eletrolíticos às vezes aparecem em circuitos de temporização RC onde longos atrasos ou grandes constantes de tempo são economicamente necessários.Os exemplos incluem circuitos de atraso de inicialização, tempo de reinicialização lenta, comportamento de inicialização suave e osciladores simples ou redes de temporizador.

No entanto, os capacitores eletrolíticos geralmente são escolhas ruins para aplicações de temporização de precisão porque o valor da capacitância, a corrente de fuga, a ESR e o comportamento dielétrico podem variar significativamente com a temperatura, envelhecimento, frequência, tensão aplicada e tolerância de fabricação.A corrente de fuga por si só pode alterar visivelmente o comportamento de carregamento em circuitos de longo atraso.

As mudanças de temperatura afetam ainda mais a consistência do tempo porque a capacitância e a ESR mudam entre as condições operacionais.Em muitos circuitos, métodos de compensação, margens de temporização mais amplas, rotinas de calibração ou diferentes tipos de capacitores são adicionados quando é necessária uma precisão de temporização estável.

Para osciladores precisos, geração de relógio, sistemas de medição ou temporização analógica de precisão, capacitores de filme ou capacitores cerâmicos com materiais dielétricos estáveis ​​geralmente fornecem um comportamento mais previsível a longo prazo do que os capacitores eletrolíticos.

Perspectiva do projeto: use eletrolíticos para problemas de energia, não para problemas de precisão

Os capacitores eletrolíticos têm melhor desempenho em aplicações centradas em armazenamento de energia, tratamento de ondulação, suporte transitório, filtragem em massa e requisitos de capacitância de baixa frequência.Sua alta relação capacitância/tamanho os torna práticos para eletrônica de potência, buffer de energia, suporte de inicialização e estabilização de fornecimento onde é necessário um grande armazenamento de carga.

No entanto, eles são menos adequados para tarefas que dependem de precisão, envolvendo capacitância estável, baixo vazamento, tolerância restrita, baixa distorção ou operação em alta frequência.A variação da ESR, o envelhecimento do eletrólito, a sensibilidade à temperatura, as limitações de polaridade e a degradação ao longo da vida influenciam o desempenho a longo prazo.

No projeto de circuitos modernos, os capacitores eletrolíticos são, portanto, frequentemente tratados como parte de uma estratégia mais ampla de capacitores, em vez de soluções independentes.Eles são combinados com cerâmica, filme, polímero ou outros tipos de capacitores para que cada tecnologia de capacitor lide melhor com a faixa de frequência, os requisitos de estabilidade e o comportamento energético que suporta.

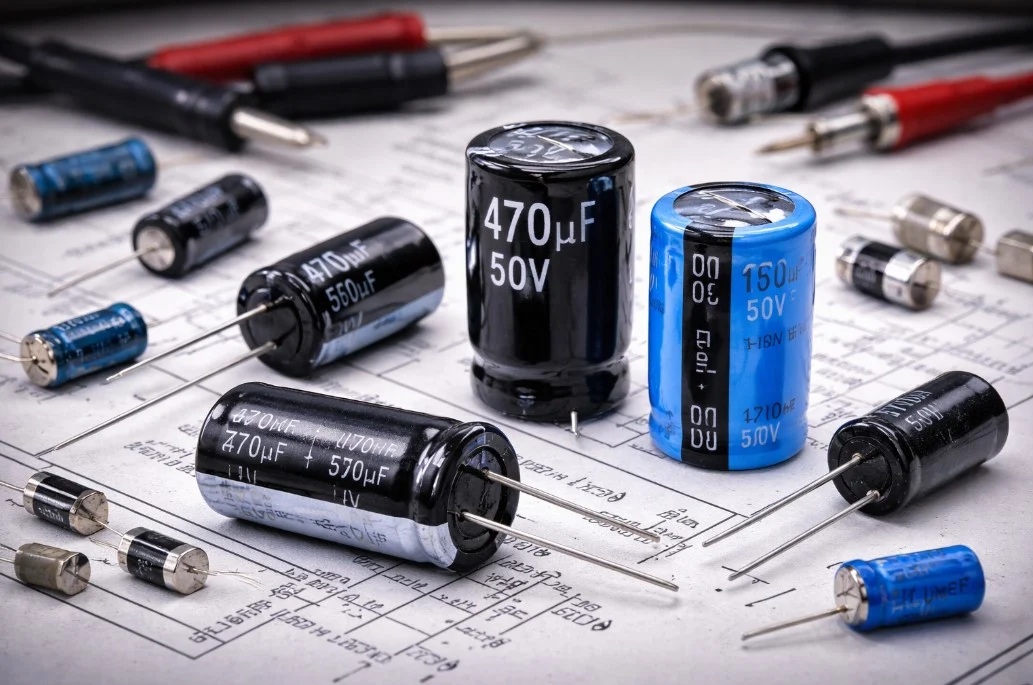

Como identificar a polaridade do capacitor eletrolítico

Os capacitores eletrolíticos são peças polarizadas e invertê-los tende a empurrar a corrente de fuga para cima, estimular o aquecimento e envelhecer o dielétrico mais rápido do que gostaria.Quando a faixa da manga é removida, a serigrafia do PCB está faltando e o comprimento do cabo não oferece nenhuma dica, a polaridade ainda pode ser inferida observando como o vazamento se comporta em duas direções.O objetivo aqui não é ler a capacitância.O objetivo é comparar como o mesmo capacitor se comporta sob um pequeno estímulo DC quando o medidor é usado no modo de resistência (ohms), onde a direção pode alterar silenciosamente o resultado.

Por que a corrente de fuga muda com a direção

O que o medidor está realmente fazendo no modo Ohms

No modo de resistência, o medidor fornece uma pequena tensão CC interna e interpreta a corrente resultante como resistência.Com um eletrolítico, a sequência geralmente se parece com esta: primeiro ele consome corrente à medida que carrega, a resistência indicada aumenta à medida que o carregamento diminui e, finalmente, o display se estabelece em um valor dominado por vazamento em vez de capacitância.

Esse comportamento de acomodação final é onde reside o sinal.Com a polaridade alinhada na direção mais tolerante, o vazamento geralmente permanece menor e o medidor tende a se deslocar em direção a uma resistência aparente mais alta.Com a polaridade invertida, o vazamento geralmente aumenta e pode parecer menos estável, de modo que o medidor tende a estacionar em uma resistência aparente mais baixa (ou subir lentamente e nunca chegar tão alto).Há um certo alívio quando as duas direções se separam de forma clara;transforma um desconhecido em algo sobre o qual você pode agir.

O que prestar atenção

Muita confusão evitável vem de olhar para o primeiro golpe e tratá-lo como a resposta.O movimento inicial reflete principalmente a dinâmica de carregamento, que pode variar com a faixa do medidor e o valor do capacitor.A comparação mais repetível vem do comportamento pós-transitório após uma espera consistente.

Pontos de foco a serem rastreados durante cada passagem:

• A ascensão durante o transitório (rápido vs. lento)

• A estabilidade perto do fim (estável vs. errante)

• O valor liquidado após o mesmo tempo de espera em ambas as direções

Por que isso se sustenta “bem o suficiente” em um banco

Essa abordagem se baseia em uma assimetria física que é difícil de descartar: a camada de óxido em um eletrolítico é formada em uma direção e geralmente tolera melhor essa direção sob estresse CC.Mesmo quando a peça é antiga, a direção que produz menos corrente sustentada sob a polarização CC do medidor geralmente corresponde à polaridade pretendida.Ele não satisfará os padrões de identificação de nível de laboratório, mas pode evitar que um reparo tome a reviravolta emocional que ninguém gosta, ligando com o capacitor invertido e, em seguida, perseguindo danos posteriores.

Usando um multímetro no modo de resistência

Escolha uma faixa de resistência que mostre um transitório de carga visível.Em medidores analógicos, geralmente é R×100 ou R×1k;em um DMM, selecione uma faixa de ohms que não fique apenas em “OL” durante toda a janela de observação.

Configuração e guarda-corpos de segurança

As leituras no circuito frequentemente enganam porque outros componentes podem dominar o que o medidor vê, portanto, remover o capacitor do circuito geralmente é o caminho mais limpo quando você pode gerenciá-lo.Descarregue o capacitor antes de cada medição, não apenas da primeira, porque a carga restante faz com que sua segunda comparação pareça convincente, embora errada.Para capacitores grandes, a descarga do resistor é mais suave;para valores pequenos, uma venda controlada pode ser aceitável quando você está confiante de que é seguro.

Tente não martelar capacitores muito grandes repetidamente com uma faixa de medição pequena.O aumento inicial pode sobrecarregar alguns instrumentos e também tornar as leituras inconsistentes, o que é frustrante quando você tenta comparar diferenças sutis.

Lista de verificação de preparação:

• Remova o capacitor do circuito quando possível.

• Descarga antes de cada ciclo de medição.

• Use um método de descarga apropriado ao tamanho do capacitor e ao contexto de segurança.

• Limite “acertos” repetidos de alta inrush em capacitores grandes.

Sequência de medição: duas direções, mesmo tempo, mesma paciência

Execute o teste como uma comparação pareada.Você não está caçando um número perfeito;você está verificando qual direção parece mais “confortável” nas mesmas condições.

A rotina de duas passagens:

• Conecte o fio preto a um terminal e o fio vermelho ao outro.

• Observar através do transitório;em seguida, registre o comportamento estabelecido após um tempo de espera fixo (geralmente de 5 a 15 segundos, ajustado para capacitância e resposta do medidor).

• Descarregue novamente para que a segunda passagem comece na mesma linha de base.

• Inverta as derivações e repita com o mesmo tempo de espera.

• Comparar os resultados apurados;a direção que termina com maior resistência aparente normalmente corresponde a menor vazamento nessa orientação.

Interpretando maior resistência e comportamento direcional

Diferentes medidores polarizam o componente de maneira diferente no modo ohms, e isso pode alterar silenciosamente qual terminal corresponde a qual suposição de polaridade interna.Sob o comportamento do medidor assumido neste procedimento, a orientação que produz a maior resistência final corresponde ao fio preto estar no terminal positivo do capacitor.

A incerteza durante a verificação de polaridade é comum.Uma maneira simples de evitar erros é verificar a polaridade uma vez usando um capacitor polarizado conhecido e o medidor e faixa exatos planejados para teste.Esta pequena verificação ajuda a evitar erros repetidos, especialmente ao alternar entre medidores analógicos, medidores digitais ou diferentes modelos de DMM.

Em vez de depender de uma medição final, testes repetidos são frequentemente verificados para obter resultados consistentes e indicadores correspondentes.

Dicas direcionais para assistir:

• A melhor direção tende a subir mais rápido e a se estabilizar mais alto.

• A pior direção tende a permanecer mais baixa, parecer mais barulhenta ou parecer menos estável.

Se ambas as direções parecerem quase iguais, resista à tentação de forçar uma conclusão.Nesse ponto, o capacitor pode estar não polarizado, muito degradado, incompatível com a faixa selecionada ou ainda influenciado pelas conexões restantes do circuito.

Casos comuns de falha e leituras enganosas

Este é um método de comparação, e as comparações falham quando fatores externos superam a diferença que você está tentando ver.

Modos de falha e casos extremos:

• Caminhos de corrente no circuito: resistores paralelos, junções de semicondutores e trilhos podem dominar a leitura e até mesmo inverter a conclusão aparente.

• Grande vazamento devido ao tempo ou danos: ambas as direções podem apresentar contraste baixo e diminuindo.

• Capacitância muito pequena: o transiente pode ser muito rápido para ser observado, tornando o valor estabelecido confuso.

• Capacitância muito grande: o transitório pode ser longo e a irrupção maior;sua consistência de tempo é mais importante do que você espera.

• Eletrolíticos não polares: Os tipos com classificação AC/não polares podem não apresentar uma forte diferença direcional.

Verificações cruzadas antes de aplicar energia

Se você sabe o que o capacitor está fazendo no circuito, use esse contexto como uma verificação de integridade.Em muitas colocações de filtros de fonte de alimentação, o terminal positivo tende a ficar voltado para o nó de potencial CC mais alto, enquanto o lado negativo geralmente retorna ao terra ou a um trilho negativo.Quando a comparação da direção do vazamento e a topologia CC do circuito apontam na mesma direção, a decisão geralmente parece muito menos tensa.

Se eles discordarem, diminua o ritmo e reúna outros dados, em vez de seguir em frente por impaciência.Formas adicionais de verificação incluem: leitura do esquema (se disponível), rastreamento do cobre da placa até trilhos conhecidos ou uso de uma fonte de bancada controlada de baixa tensão com limitação de corrente para observar o comportamento sem comprometer o estresse operacional total.

Opções de verificação pré-energia:

• Confirmação esquemática

• Inspeção de rastreamento/topologia da placa

• Teste de alimentação em bancada de baixa tensão com limitação de corrente

Um fluxo de trabalho mais confiável combina duas coisas: uma comparação direcional de vazamento e pelo menos uma confirmação independente.As medições feitas isoladamente podem ser enganadas pelo design do medidor, carga residual, escolha de faixa ou caminhos de circuito ocultos.Uma rotina curta, descarregar, medir ambas as direções com tempo consistente e depois validar em relação à topologia do circuito, acrescenta um pouco de tempo, mas tende a evitar o tipo de erro de instalação reversa que transforma um simples reparo em uma cadeia mais longa e mais cara de falhas subsequentes.

Conclusão

Os capacitores eletrolíticos permanecem essenciais em fontes de alimentação, sistemas analógicos, circuitos de áudio e aplicações de armazenamento de energia porque resolvem problemas práticos de capacitância e filtragem que muitos outros tipos de capacitores não conseguem resolver de forma tão econômica.Seu desempenho real depende não apenas do valor da capacitância, mas também da ESR, do tratamento da corrente de ondulação, das condições térmicas, da redução de tensão e da estabilidade química a longo prazo.Os eletrolíticos de alumínio continuam a dominar as funções de alta capacitância e filtragem de energia, enquanto os capacitores de tântalo oferecem tamanho compacto e comportamento elétrico estável quando as condições de surto são cuidadosamente controladas.Os designs modernos combinam cada vez mais eletrolíticos com capacitores cerâmicos para equilibrar o comportamento da impedância em faixas de frequência mais amplas e melhorar a estabilidade geral do barramento de energia.

Perguntas frequentes [FAQ]

1. Por que os capacitores eletrolíticos geralmente falham devido ao estresse térmico, e não à simples perda de capacitância?

A corrente oscilante que flui através do ESR gera calor interno dentro do capacitor.À medida que a temperatura aumenta, a evaporação do eletrólito e o envelhecimento químico aceleram, o que aumenta ainda mais a VHS e cria ainda mais aquecimento.Este ciclo composto muitas vezes se torna o verdadeiro mecanismo limitador da vida útil das fontes de alimentação, especialmente dentro de gabinetes quentes com baixo fluxo de ar.

2. Por que a ESR é considerada uma característica útil e uma limitação de projeto em circuitos de potência?

A ESR cria perda de energia e calor, mas também pode fornecer amortecimento que estabiliza alguns circuitos de controle do regulador.A ESR muito baixa pode reduzir a ondulação, mas às vezes pode introduzir oscilação se a compensação do regulador esperar uma determinada faixa de ESR.Por causa disso, a ESR é frequentemente tratada como um parâmetro de projeto controlado, em vez de simplesmente uma falha a ser minimizada a todo custo.

3. Por que os capacitores eletrolíticos são comumente combinados com capacitores cerâmicos em trilhos de alimentação?

Os eletrolíticos lidam bem com o armazenamento de energia em massa e com mudanças de carga mais lentas, enquanto a cerâmica responde muito mais rapidamente a ruídos de comutação de alta frequência e picos acentuados de corrente.Usar os dois juntos cria uma resposta de frequência de baixa impedância mais ampla, melhorando a estabilidade transitória e reduzindo o ruído ferroviário de forma mais eficaz do que depender apenas de um tipo de capacitor.

4. Como a ondulação da corrente influencia diretamente a vida útil do capacitor eletrolítico?

A corrente ondulado produz aquecimento interno através de perdas ESR.À medida que a temperatura interna aumenta, a degradação do eletrólito acelera, causando desvio de capacitância e aumentando a ESR ao longo do tempo.Mesmo quando as classificações de tensão parecem seguras, a corrente de ondulação excessiva pode reduzir significativamente a vida útil se as condições térmicas forem mal controladas.

5. Por que os capacitores de tântalo exigem um gerenciamento mais rigoroso de surtos e inrush do que os eletrolíticos de alumínio?

Os capacitores de tântalo são mais sensíveis à corrente de surto e ao estresse de inicialização.Eventos repentinos de carga, hot-plugging ou excesso de fornecimento podem desencadear ruptura dielétrica localizada que pode levar a falhas catastróficas.Os projetistas geralmente reduzem esse risco usando circuitos de partida suave, resistência em série, taxas de rampa controladas e redução conservadora de tensão.

6. Por que os capacitores eletrolíticos podem se comportar de maneira diferente após longos períodos de armazenamento?

A camada dielétrica de óxido dentro dos capacitores eletrolíticos pode degradar-se lentamente quando armazenados sem tensão por longos períodos.Quando a energia é reaplicada repentinamente, a corrente de fuga pode aumentar inicialmente porque o dielétrico requer reforma parcial.O aumento controlado da tensão com limitação de corrente geralmente ajuda a restaurar uma operação mais estável e, ao mesmo tempo, reduz o estresse de inicialização.
