Explorando o Princípio de Funcionamento do MOV (Varistor de Óxido Metálico), Aplicações e Guia de Seleção

Os Varistores de Óxido Metálico (MOVs) são dispositivos de proteção contra surtos amplamente utilizados que ajudam a proteger circuitos eletrônicos de eventos de sobretensão transitória causados por raios, operações de comutação, motores e falhas elétricas. Ao mudar automaticamente de um estado de alta resistência para um estado de baixa resistência durante uma sobretensão, os MOVs desviam o excesso de energia longe dos componentes sensíveis. Este artigo explica o que são os MOVs, como funcionam, sua construção, características elétricas, mecanismos de proteção, critérios de seleção e aplicações práticas em sistemas eletrônicos e de potência.

Catálogo

O que é um MOV?

Um Varistor de Óxido Metálico (MOV) é um componente de proteção eletrônica usado para proteger circuitos de sobretensões e eventos de sobretensões transitórias. Seu principal objetivo é impedir que tensões excessivas atinjam componentes eletrônicos sensíveis que poderiam ser danificados por distúrbios elétricos súbitos.

Um MOV é frequentemente chamado de resistor dependente de tensão porque sua resistência muda automaticamente de acordo com a tensão aplicada em seus terminais. Sob condições normais de operação, ele mantém uma alta resistência. Quando ocorre uma sobretensão, sua resistência cai rapidamente, permitindo que desvie o excesso de energia do circuito protegido.

Essa resposta automática faz dos MOVs um dos componentes mais amplamente utilizados na proteção contra surtos em sistemas eletrônicos e elétricos.

Comportamento do MOV em Condições Normais

Durante a operação normal, a tensão no MOV permanece abaixo do seu limite de proteção. Nessa condição, o dispositivo apresenta uma resistência muito alta e permite que apenas uma pequena corrente de fuga flua.

O MOV se comporta quase como um circuito aberto e tem pouco efeito na operação do equipamento que protege. A corrente continua a fluir através do caminho do circuito pretendido enquanto o MOV permanece em estado de espera.

Como muito pouca corrente passa através do dispositivo, o consumo de energia é mínimo durante a operação normal.

Resposta do MOV a Sobretensões

Sobretensões podem ser causadas por raios, operações de comutação da rede, partida e parada de motores, falhas elétricas ou outros distúrbios transient.

Quando a tensão aplicada excede o limite do MOV, o dispositivo responde quase imediatamente. Sua resistência diminui rapidamente e começa a conduzir uma corrente muito maior.

Essa mudança súbita cria um caminho de baixa resistência que permite que o excesso de energia de surto seja desviado do circuito protegido. Ao mesmo tempo, o MOV ajuda a limitar a tensão nos componentes sensíveis a um nível mais seguro. Essa ação protetora é conhecida como limitação de tensão.

Como os MOVs Protegem Circuitos Eletrônicos

Os MOVs protegem circuitos fornecendo um caminho alternativo para a corrente de surto.

Durante a operação normal, o MOV permanece inativo e não interfere no desempenho do circuito. Quando aparece um pico de tensão, o dispositivo torna-se rapidamente condutor e redireciona grande parte da energia do pico longe dos componentes vulneráveis.

Isso reduz o estresse de tensão em circuitos integrados, transistores, microcontroladores, MOSFETs e outros dispositivos semicondutores. Assim que o pico termina e a tensão normal retorna, o MOV retorna automaticamente ao seu estado de alta resistência.

Aplicações Comuns dos MOVs

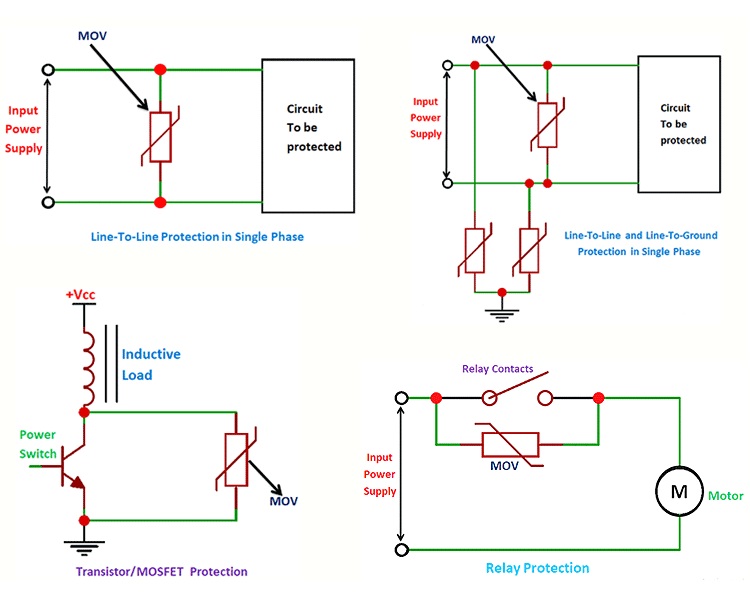

Os MOVs são amplamente utilizados sempre que é necessária proteção contra picos de tensão.

As aplicações comuns incluem:

• Fontes de alimentação

• Adaptadores CA

• Protetores contra surtos e extensões de alimentação

• Equipamentos de comunicação

• Sistemas de controle industrial

• Eletrônicos de consumo

• Eletrodomésticos

• Redes de telecomunicações

Nestas aplicações, os MOVs atuam como uma primeira linha de defesa contra eventos de sobretensão transitórios.

Por Que os MOVs São Importantes

Os equipamentos eletrônicos modernos muitas vezes contêm dispositivos semicondutores altamente sensíveis que podem ser danificados até mesmo por picos de tensão breves.

Os MOVs fornecem proteção automática contra surtos sem exigir circuitos de controle ou ativação externa. Seu tempo de resposta rápido, implementação simples e capacidade de absorver energia de surtos tornam-nos altamente eficazes na proteção de sistemas eletrônicos.

Devido a essas vantagens, os MOVs são comumente utilizados em produtos eletrônicos de baixa potência e em equipamentos industriais de alta potência.

Como Funciona um MOV?

Condição de Funcionamento Normal

Um MOV está normalmente conectado através da linha de energia ou circuito protegido e permanece inativo durante condições normais de operação.

Em níveis de tensão normais, o MOV apresenta resistência muito alta e permite apenas uma pequena corrente de fuga. A maior parte da corrente do circuito segue seu caminho pretendido através da carga, enquanto o MOV permanece em espera.

Como o dispositivo consome muito pouco corrente, tem um impacto mínimo no funcionamento normal do circuito.

Resposta a um Pico de Tensão

Quando um pico de tensão transitório aparece através do MOV, a tensão começa a subir em direção ao limite de clamping do dispositivo.

Enquanto a tensão permanece abaixo desse limite, o MOV permanece altamente resistivo. Uma vez que o limite é excedido, o dispositivo transita rapidamente para um estado de baixa resistência.

Essa mudança ocorre dentro de um período de tempo muito curto, permitindo que o MOV reaja rapidamente a eventos súbitos de sobretensão.

Como a Proteção contra Surtos Ocorre

Após se tornar condutor, o MOV fornece um caminho de baixa resistência para a corrente de surtos.

Em vez de permitir que uma tensão excessiva alcance componentes sensíveis, grande parte da energia do pico é redirecionada através do MOV. Isso limita a tensão no circuito protegido e reduz o estresse elétrico nos dispositivos eletrônicos.

Uma maneira útil de ver esse processo é pensar no MOV como um caminho de desvio de emergência que permanece inativo até que uma condição de tensão anormal apareça.

Assim que o pico desaparece e a tensão retorna ao normal, o MOV automaticamente retorna ao seu estado de alta resistência.

Degradação do MOV e Vida Útil

Os MOVs são projetados para absorver a energia dos surtos, mas esse processo afeta gradualmente sua estrutura interna.

Cada evento de surto causa uma pequena quantidade de desgaste dentro do dispositivo. Embora um único surto menor possa ter pouco impacto, a exposição repetida a picos de tensão muda lentamente as características elétricas do MOV.

Com o tempo:

• A tensão de clamping pode mudar

• A corrente de fuga pode aumentar

• A capacidade de absorção de energia pode diminuir

• O desempenho de proteção pode piorar

Devido a esse processo de envelhecimento, os MOVs têm uma vida útil finita. Aplicações expostas a surtos frequentes ou de alta energia podem exigir inspeção ou substituição periódica do MOV para manter a proteção confiável.

Por Que os Fusíveis São Usados com MOVs

Os MOVs são comumente utilizados juntamente com fusíveis térmicos ou fusíveis de segurança para melhorar a proteção e a segurança.

Em condições normais de surto, o MOV conduz apenas brevemente e em seguida retorna ao seu estado de alta resistência. No entanto, uma falha severa ou uma condição de sobretensão prolongada pode fazer com que o MOV permaneça condutor por um período prolongado.

Quando isso ocorre, calor excessivo pode se desenvolver dentro do dispositivo.

Um fusível fornece uma camada secundária de proteção desconectando o MOV se uma corrente excessiva continuar a fluir. Isso ajuda a prevenir superaquecimento, danos aos componentes, geração de fumaça e outros riscos à segurança.

Por essa razão, as combinações de MOV e fusível são amplamente utilizadas em produtos comerciais de proteção contra surtos.

Como Usar um MOV no Seu Circuito

Conexão Básica do MOV

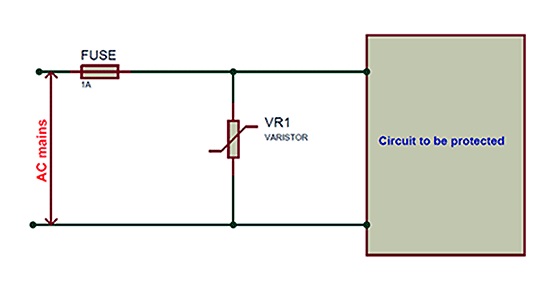

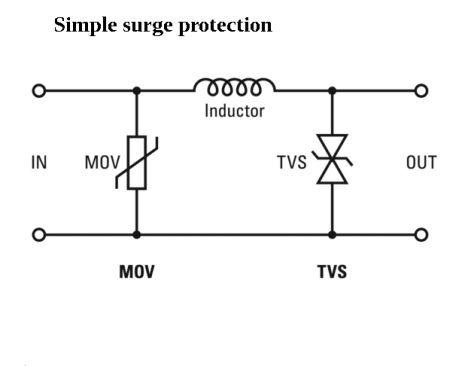

Um MOV é tipicamente conectado em paralelo com o circuito ou equipamento sendo protegido.

Porque está ligado através da linha de energia em vez de no caminho principal de corrente, monitora continuamente a tensão aplicada ao circuito sem afetar a operação normal.

Em muitas aplicações, um fusível é instalado juntamente com o MOV para melhorar a proteção geral.

Fluxo de Corrente Durante a Operação Normal

Durante condições normais de operação, o MOV permanece em seu estado de alta resistência.

Apenas uma corrente de fuga muito pequena flui através do dispositivo, enquanto quase toda a corrente segue o caminho pretendido através da carga e de outros componentes do circuito.

Porque o MOV está conectado diretamente ao circuito protegido, está sempre pronto para responder se ocorrer um surto.

O Que Acontece Durante um Pico de Tensão

Quando um pico de tensão aparece na linha de energia, o MOV experimenta o mesmo aumento de tensão que o circuito protegido.

À medida que a tensão atinge o limite de clamping do MOV, o dispositivo rapidamente se torna condutivo. A corrente de surto é então desviada através do MOV em vez de através de componentes eletrônicos sensíveis.

Essa ação limita a tensão que atinge o circuito e ajuda a prevenir danos a semicondutores e outros dispositivos vulneráveis.

O Papel do Fusível

O fusível serve como um dispositivo de proteção de backup.

Durante eventos normais de surto, o MOV conduz brevemente e depois retorna à operação normal. Se ocorrer um surto anormalmente severo ou uma condição de sobre-tensão prolongada, uma corrente excessiva pode continuar a fluir através do MOV.

Nesses casos, o fusível pode abrir e desconectar o circuito, ajudando a prevenir superaquecimento e danos adicionais.

Desgaste e Envelhecimento do MOV

Os MOVs são considerados dispositivos de proteção sacrifical porque cada evento de surto causa uma pequena quantidade de desgaste interno.

A exposição repetida a surtos reduz gradualmente a capacidade de proteção do dispositivo. Com o tempo, o envelhecimento pode afetar a corrente de fuga, a tensão de clamping e o desempenho geral no manuseio de surtos.

Por essa razão, a condição do MOV deve ser considerada em sistemas que experienciam eventos de surto frequentes.

Reconhecendo um MOV Falho

Um MOV falho pode mostrar sinais visíveis de dano, como:

• Descoloração

• Fissuras

• Carbonização

• Deformação física

Em alguns casos, nenhum dano visível está presente, mesmo que as características elétricas tenham mudado significativamente.

Após um grande evento de surto, os MOVs são frequentemente inspecionados ou substituídos para garantir que o sistema de proteção continue a operar corretamente.

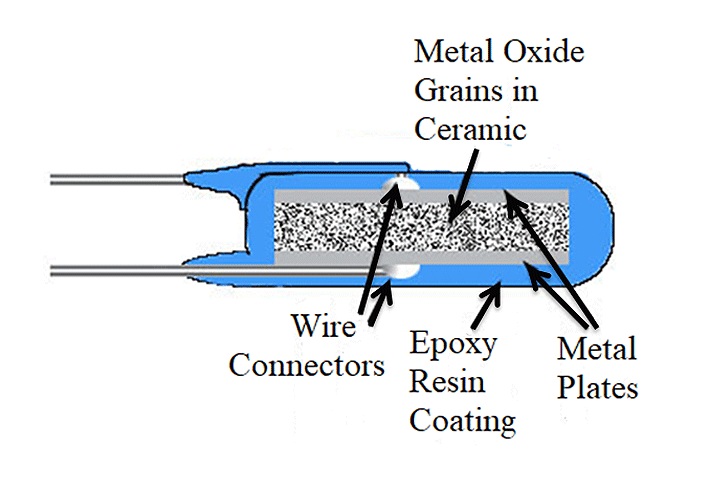

Construção do MOV

Materiais Utilizados em um MOV

Um MOV é um componente à base de cerâmica feito principalmente de óxido de zinco (ZnO), que geralmente representa cerca de 90% do material.

Óxidos metálicos adicionais, como óxido de bismuto, óxido de cobalto e óxido de manganês, são adicionados em quantidades menores para modificar as características elétricas e melhorar o desempenho no manuseio de surtos.

Ao ajustar a composição desses materiais, os fabricantes podem produzir MOVs com diferentes classificações de tensão, características de clamping e capacidades de energia.

Processo de Fabricação

A produção de MOV começa misturando pó de óxido de zinco com materiais aditivos cuidadosamente selecionados.

A mistura em pó é comprimida na forma desejada e depois aquecida a alta temperatura durante um processo conhecido como sinterização. A sinterização une as partículas e cria uma estrutura cerâmica densa.

Depois que o corpo cerâmico é formado, eletrodos metálicos são anexados aos lados opostos do dispositivo. Fios de conexão ou terminais são então adicionados para que o MOV possa ser conectado a circuitos externos.

Este processo de fabricação cria a estrutura interna responsável pelo comportamento elétrico único do MOV.

Estrutura Interna do Grão

O corpo cerâmico de um MOV contém milhões de grãos microscópicos de óxido de zinco.

Nas fronteiras onde esses grãos se encontram, pequenas junções elétricas são formadas. Essas junções de fronteira de grão se comportam de maneira semelhante a uma grande rede de junções semicondutoras distribuídas por todo o dispositivo.

Porque existe um número tão grande de junções microscópicas dentro do MOV, o dispositivo pode responder rapidamente quando uma tensão excessiva é aplicada.

Comportamento do MOV em Tensões Normais e de Surto

Sob tensões de operação normais, a maioria das junções de fronteira de grão restringe o fluxo de corrente. Isso resulta em uma resistência muito alta e apenas uma pequena corrente de fuga.

Quando a tensão aplicada excede o limite do MOV, mecanismos de condução elétrica começam a se desenvolver dentro das fronteiras dos grãos. O tunelamento de elétrons e os efeitos de avalanche permitem que a corrente flua muito mais facilmente através da estrutura cerâmica.

Como resultado, a resistência diminui rapidamente e o MOV se torna altamente condutivo. Isso permite que o dispositivo desvie a corrente de surto e limite a tensão aplicada ao circuito protegido.

Tipos Comuns de Embalagem de MOV

Os MOVs estão disponíveis em várias estilos de embalagem para suportar diferentes aplicações e níveis de potência.

Os tipos comuns incluem:

• MOVs tipo disco

• MOVs com terminais axiais

• MOVs com terminais radiais

• MOVs tipo bloco

• MOVs com terminais de parafuso

Dispositivos menores são comumente usados em eletrônicos de consumo, enquanto estilos de embalagem maiores são frequentemente encontrados em aplicações industriais e de sistemas de energia.

Aumento das Classificações de Tensão e Energia

Em aplicações de alta potência, múltiplos MOVs podem ser combinados para aumentar a capacidade de proteção.

Conectar MOVs em paralelo permite que a corrente de surto seja compartilhada entre os dispositivos, aumentando a capacidade total de manuseio de energia.

Conectar MOVs em série distribui a tensão entre vários dispositivos, aumentando a capacidade total de manuseio de tensão.

Esses arranjos permitem que os sistemas de proteção MOV sejam adaptados para uma ampla gama de aplicações elétricas e industriais.

Características Elétricas de um MOV

O desempenho de um Varistor de Óxido Metálico (MOV) é determinado por várias características elétricas importantes. Essas características definem como o dispositivo se comporta em condições normais de operação, como responde a surtos de tensão e quão efetivamente protege componentes eletrônicos sensíveis.

As características mais importantes incluem resistência dependente da tensão, comportamento não linear tensão-corrente e capacitância. Juntas, essas propriedades permitem que o MOV reaja automaticamente a eventos transitórios de sobretensão enquanto permanece em grande parte inativo durante a operação normal.

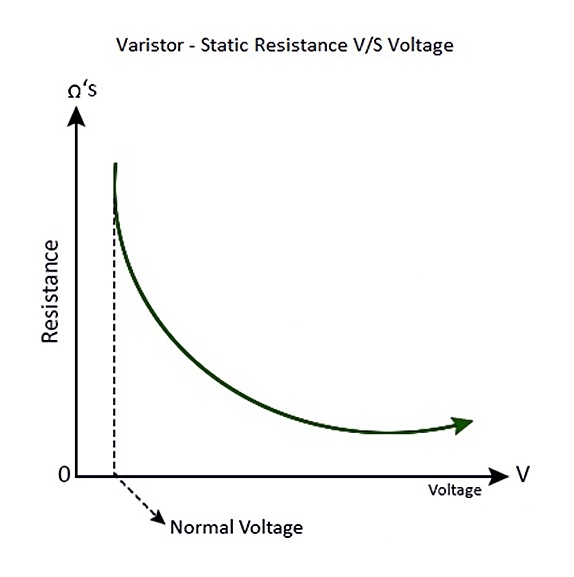

Resistência Estática

Ao contrário de um resistor convencional que mantém uma resistência quase constante, um MOV muda continuamente sua resistência de acordo com a tensão aplicada em seus terminais.

Em tensões normais de operação, o MOV exibe resistência extremamente alta e permite que apenas uma corrente de fuga muito pequena flua. À medida que a tensão aplicada aumenta, a resistência diminui gradualmente. Uma vez que a tensão se aproxima do limite de proteção, a resistência cai muito mais rapidamente.

Essa resistência dependente da tensão é a base da operação do MOV. A alta resistência impede o fluxo desnecessário de corrente durante condições normais, enquanto a baixa resistência durante um surto cria um caminho para que o excesso de energia seja desviado do circuito protegido.

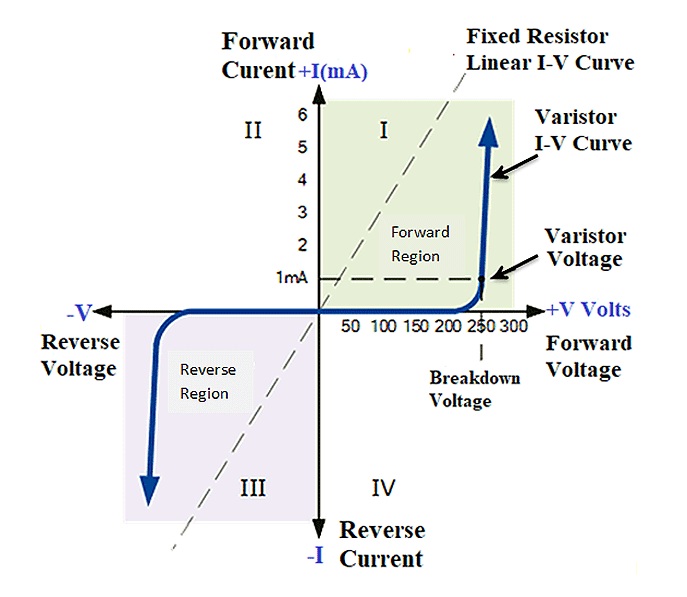

Características Tensão-Corrente (V-I)

Comportamento Elétrico Não Linear

Um MOV não segue a relação linear tensão-corrente de um resistor convencional.

Em um resistor padrão, a corrente aumenta proporcionalmente à medida que a tensão aumenta. Em contraste, o MOV apresenta uma resposta altamente não linear. Em tensões baixas, flui apenas uma corrente muito pequena. À medida que a tensão se aproxima da região de fixação, um aumento relativamente pequeno na tensão pode produzir um aumento muito grande na corrente.

Essa transição abrupta permite que o MOV reaja de forma rápida e eficaz durante eventos de surto.

Condução Bidirecional

Um MOV pode conduzir corrente em ambas as direções, conferindo-lhe uma característica bidirecional simétrica.

Por causa desse comportamento, os MOVs podem proteger contra surtos de tensão tanto positivos quanto negativos. Isso os torna adequados para aplicações CA e CC e permite que um único dispositivo forneça proteção independentemente da polaridade do surto.

Fluxo de Corrente em Diferentes Níveis de Tensão

Quando a tensão aplicada está bem abaixo da tensão de clamping, o MOV permanece altamente resistivo e apenas uma pequena corrente de fuga flui.

À medida que a tensão se aproxima da região de fixação, a resistência diminui e a corrente começa a aumentar gradualmente. Uma vez que a tensão de clamping é atingida, a resistência cai abruptamente e o MOV se torna altamente condutivo.

Esse rápido aumento na corrente permite que o MOV absorva e desvie a energia do surto enquanto limita a tensão vista pelos componentes sensíveis.

Capacitância do MOV

Além de sua resistência dependente da tensão, um MOV também exibe capacitância devido à sua construção física.

O dispositivo contém dois eletrodos metálicos separados por um corpo cerâmico, criando uma estrutura semelhante a um capacitor. Como resultado, todo MOV possui um valor de capacitância mensurável.

A capacitância é influenciada por vários fatores:

• Área da superfície do eletrodo

• Espessura da cerâmica

• Tamanho físico do dispositivo

Áreas de eletrodo maiores geralmente aumentam a capacitância, enquanto uma maior separação entre os eletrodos tende a reduzi-la.

Efeitos da Capacitância em Circuitos DC e AC

Circuitos DC

Na maioria das aplicações DC, a capacitância do MOV tem pouco efeito na operação do circuito.

Quando a tensão aplicada permanece abaixo do limite de fixação, o MOV permanece em seu estado de alta resistência e suas características capacitivas geralmente têm influência mínima no desempenho. Durante um evento de surto, o comportamento condutivo do MOV se torna o fator dominante.

Circuitos AC

A capacitância torna-se mais importante em sistemas AC.

Como o MOV está conectado através do circuito protegido, sua capacitância permite que uma pequena corrente AC flua mesmo quando não há surto presente. Isso contribui para a corrente de fuga observada durante a operação normal.

À medida que a frequência de operação aumenta, o efeito da capacitância torna-se mais perceptível. Por essa razão, a capacitância do MOV é frequentemente considerada em equipamentos de comunicação, circuitos de alta frequência e outras aplicações sensíveis a sinais.

Reatância Capacitiva

A oposição criada pela capacitância em um circuito AC é conhecida como reatância capacitiva.

Onde:

• X₍C₎ = reatância capacitiva (Ω)

• f = frequência (Hz)

• C = capacitância (F)

Esta relação mostra que a reatância capacitiva diminui à medida que a frequência aumenta e também diminui à medida que a capacitância aumenta.

Como resultado, sinais de maior frequência podem produzir correntes de fuga maiores através do caminho capacitivo do MOV.

Resumo das Principais Características Elétricas

O comportamento elétrico de um MOV é principalmente determinado por três características: resistência dependente da tensão, resposta não linear tensão-corrente e capacitância.

Em condições normais de operação, o MOV mantém uma resistência muito alta e permite que apenas uma pequena corrente de fuga flua. À medida que a tensão se aproxima da região de clamping, a resistência diminui rapidamente e a corrente aumenta acentuadamente, permitindo que o dispositivo desvie a energia do surto do circuito protegido.

A presença de capacitância também influencia a corrente de fuga, particularmente em aplicações AC e de alta frequência. Juntas, essas características permitem que os MOVs forneçam proteção contra surtos de forma rápida e eficaz.

Escolhendo o MOV Certo para Proteção

Selecionar o MOV correto é essencial para alcançar uma proteção contra surtos confiável. Um dispositivo com classificações inadequadas pode falhar prematuramente, enquanto um dispositivo superdimensionado pode não fornecer proteção ideal para componentes sensíveis.

Várias especificações chave devem ser avaliadas juntas para garantir operação adequada tanto em condições normais quanto de surto.

Tensão Máxima de Trabalho

A tensão máxima de trabalho é a maior tensão contínua que pode ser aplicada ao MOV enquanto mantém a corrente de fuga dentro de limites especificados.

Este valor deve sempre ser superior à tensão normal de funcionamento do circuito. Escolher uma margem apropriada ajuda a evitar condução indesejada e reduz o estresse a longo prazo no dispositivo.

Tensão de Clamping

A tensão de clamping define o nível no qual o MOV começa a conduzir uma corrente substancial e limita ativamente o aumento adicional da tensão.

Uma tensão de clamping mais baixa geralmente fornece proteção mais forte, mas deve permanecer alta o suficiente para evitar interferências na operação normal. A seleção adequada requer equilibrar a eficácia da proteção e a estabilidade de operação.

Classificação de Corrente de Surto

A classificação de corrente de surto especifica a corrente máxima de pico que o MOV pode conduzir com segurança durante um evento transitório.

Aplicações expostas a surtos relacionados a raios, transientes de comutação industrial ou outras perturbações de alta energia geralmente requerem capacidades de corrente de surto mais altas.

Selecionar um MOV com capacidade de manuseio de corrente suficiente melhora a confiabilidade e reduz o risco de falha durante eventos severos de surto.

Classificação de Absorção de Energia

A classificação de absorção de energia indica a energia máxima de surto que o MOV pode dissipar com segurança e é tipicamente expressa em joules (J).

Durante um surto, o MOV converte energia elétrica em calor. O dispositivo selecionado deve ter uma classificação de energia que exceda a energia máxima de surto esperada para fornecer proteção e vida útil adequadas.

Tempo de Resposta

O tempo de resposta refere-se à rapidez com que o MOV começa a conduzir após a aparição de uma tensão de surto.

Os MOVs normalmente reagem dentro de aproximadamente 100 nanosegundos, permitindo que eles reagam rapidamente a eventos de sobretensão transitória antes que componentes sensíveis possam ser danificados.

Tensão Máxima AC

A classificação de tensão máxima AC especifica a maior tensão RMS que pode ser aplicada continuamente ao MOV em sistemas AC.

A classificação selecionada deve ser ligeiramente superior à tensão normal da linha para evitar corrente de fuga excessiva e estresse desnecessário no dispositivo.

Corrente de Fuga

A corrente de fuga é a pequena corrente que flui através do MOV enquanto opera abaixo de sua tensão de clamping.

Embora normalmente muito pequena, a corrente de fuga pode fornecer informações úteis sobre a condição do dispositivo. Um aumento na corrente de fuga pode indicar envelhecimento, estresse elétrico ou degradação.

Confiabilidade a Longo Prazo e Deslocamento de Surto

O desempenho do MOV muda gradualmente à medida que a energia de surto é repetidamente absorvida.

Um dos efeitos mais comuns do envelhecimento é a mudança de impulso, que se refere a alterações nas características elétricas, particularmente na tensão de clamping, após exposição repetida a surtos.

À medida que o MOV envelhece:

• A tensão de clamping pode mudar

• A corrente de fuga pode aumentar

• A capacidade de manuseio de energia pode diminuir

• O desempenho protetivo geral pode declinar

Aplicações expostas a transientes frequentes devem considerar a confiabilidade a longo prazo ao selecionar um MOV e podem exigir inspeção ou substituição periódica.

Lista de Verificação e Melhores Práticas para Seleção de MOV

Antes de selecionar um MOV, verifique se o dispositivo fornece:

• Tensão máxima de trabalho acima da tensão de operação normal

• Tensão de clamping adequada para os componentes protegidos

• Capacidade de corrente de surto adequada

• Classificação de absorção de energia suficiente

• Tempo de resposta rápido

• Classificação de tensão CA apropriada

• Características de corrente de fuga aceitáveis

• Confiabilidade a longo prazo adequada para a exposição esperada a surtos

Avaliar essas especificações em conjunto ajuda a garantir uma proteção eficaz contra surtos e uma operação confiável a longo prazo.

Aplicações do MOV no Mundo Real

Os MOVs são utilizados em sistemas elétricos e eletrônicos para proteger contra eventos de sobretensão transitória. Sua capacidade de reagir automaticamente e desviar a energia do surto torna-os adequados para uma ampla gama de aplicações.

Proteção de Semicondutores

Dispositivos semicondutores sensíveis podem ser danificados mesmo por picos de tensão breves.

Os MOVs são comumente usados para proteger:

• Transistores

• MOSFETs

• Tiristores

• Circuitos integrados

• Microcontroladores

• Semicondutores de potência

Ao limitar a tensão de surto, o MOV ajuda a melhorar a confiabilidade dos componentes e reduzir o risco de danos elétricos.

Equipamentos de Motor e Comutação

Motores, relés, contatores e dispositivos de comutação frequentemente geram tensões transitórias durante a operação.

Os MOVs ajudam a suprimir:

• Transientes de comutação

• Ruído elétrico

• Arco de contato

• Desgaste prematuro do componente

Isso melhora a confiabilidade do equipamento e aumenta a vida útil dos componentes de comutação.

Proteção de Fonte de Alimentação e Sistema de Energia

Os sistemas de energia estão frequentemente expostos a surtos causados por relâmpagos, comutação de utilidades, grandes cargas de motores e distúrbios na rede.

Os MOVs são comumente instalados em:

• Protetores contra surtos

• Filtros de linha

• Fontes de alimentação CA

• Adaptadores de energia

• Carregadores de bateria

• Equipamentos de condicionamento de tensão

Nessas aplicações, o MOV atua como a primeira linha de defesa contra a energia de surto que chega.

Equipamentos de Comunicação e Redes

Os sistemas de comunicação frequentemente utilizam longos cabos que podem estar expostos a fontes de surto externas.

Os MOVs são comumente usados em:

• Sistemas telefônicos

• Redes de comunicação

• Equipamentos de transmissão de dados

• Hardware de rede

• Sistemas de distribuição de sinais

Essa proteção ajuda a manter a confiabilidade do sistema e a integridade dos dados.

Sistemas Industriais e de Distribuição

Ambientes industriais frequentemente contêm grandes cargas elétricas e equipamentos de comutação capazes de gerar tensões transitórias significativas.

Os MOVs são amplamente utilizados em:

• Sistemas de potência industrial

• Painéis de controle

• Sistemas de automação

• Centros de controle de motores

• Equipamentos de distribuição

Essas instalações ajudam a proteger tanto os equipamentos de potência quanto a eletrônica de controle sensível.

Eletrônicos de Consumo

Muitos produtos de consumo contêm proteção MOV embutida.

Exemplos incluem:

• Telefone móvel

• Computadores portáteis

• Computadores de mesa

• Televisores

• Câmeras digitais

• Sistemas de jogos

• Eletrodomésticos

Os MOVs ajudam a proteger esses dispositivos contra distúrbios de tensão que podem ocorrer na rede elétrica.

Aplicações Especializadas de Alta Frequência

Embora usados principalmente para proteção contra surtos, os MOVs também podem ser encontrados em certas aplicações de alta frequência e micro-ondas.

Suas características elétricas não lineares podem ser utilizadas para:

• Modulação de sinal

• Detecção de sinal

• Conversão de frequência

Essas aplicações são menos comuns, mas demonstram a versatilidade da tecnologia MOV.

Dicas de Design e Seleção de Circuitos de Proteção MOV

A seleção adequada do MOV é essencial para alcançar uma proteção confiável contra surtos. O dispositivo deve suportar condições normais de operação enquanto lida com eventos de sobretensão transitória de forma segura.

Determinar a Tensão de Operação Contínua

O MOV deve permanecer inativo durante a operação normal.

Uma prática comum de design é selecionar um MOV com uma classificação de tensão contínua aproximadamente 10% a 15% maior do que a tensão de operação esperada. Isso ajuda a acomodar variações na fonte de alimentação e previne condução indesejada.

Calcule a Classificação de Energia de Surto Necessária

Estime a energia de surto máxima esperada na aplicação e selecione um MOV com uma margem de segurança adequada.

Classificações de energia mais altas geralmente melhoram a durabilidade e fornecem melhor proteção em ambientes onde surtos ocorrem com frequência.

Verifique a Capacidade de Corrente de Surto

O MOV selecionado deve ter uma classificação de corrente de surto maior do que a corrente transitória antecipada mais alta.

Uma margem adicional de manuseio de corrente frequentemente melhora a confiabilidade a longo prazo e reduz o estresse do dispositivo.

Considere os Requisitos de Dissipação de Potência

A energia de surto absorvida pelo MOV é convertida em calor.

O dispositivo selecionado deve fornecer uma capacidade de dissipação de potência adequada para lidar com as condições de operação esperadas sem estresse térmico excessivo.

Selecione a Tensão de Estrangulamento Correta

A tensão de estrangulamento deve ser baixa o suficiente para proteger componentes sensíveis, mas alta o suficiente para evitar condução desnecessária durante a operação normal.

Selecionar o valor apropriado é um dos aspectos mais importantes do design de proteção de MOV.

Inclua Dispositivos de Proteção Adicionais

Os MOVs são frequentemente combinados com componentes de proteção adicionais, como fusíveis e dispositivos de proteção térmica.

Esses dispositivos fornecem proteção adicional se um surto severo ou uma condição de sobretensão prolongada causar corrente excessiva ou superaquecimento.

Melhores Práticas para Proteção Confiável de MOV

Para uma operação confiável, certifique-se de que o MOV selecionado forneça:

• Margem de tensão contínua adequada

• Capacidade de energia de surto suficiente

• Classificação de corrente de surto apropriada

• Capacidade de dissipação de potência adequada

• Tensão de estrangulamento correta

• Fusível ou proteção térmica apropriada

Seguir essas diretrizes ajuda a melhorar o desempenho de proteção contra surtos, a confiabilidade do equipamento e a segurança geral do sistema.

Conclusão

Os MOVs fornecem um método simples e eficaz para proteger equipamentos eletrônicos de surtos de tensão danosos. Sua capacidade de responder rapidamente, estrangular tensões excessivas e absorver energia de surto torna-os uma escolha comum em fontes de alimentação, sistemas industriais, equipamentos de comunicação e eletrônicos de consumo. Compreender o funcionamento dos MOVs, classificações, comportamento de envelhecimento e integração adequada do circuito ajuda a garantir proteção confiável contra surtos e melhora a durabilidade a longo prazo dos sistemas eletrônicos.

Perguntas Frequentemente Feitas [FAQ]

1. Por que um MOV é conectado em paralelo em vez de em série com o circuito que protege?

Um MOV é conectado em paralelo para poder monitorar continuamente a tensão no circuito protegido sem interferir no fluxo de corrente normal. Durante a operação normal, o MOV permanece em um estado de alta resistência e consome apenas uma pequena corrente de fuga. Quando um surto de tensão excede a tensão de estrangulamento, o MOV muda rapidamente para um estado de baixa resistência e fornece um caminho alternativo para a corrente de surto. Esse arranjo permite que o MOV desvie energia excessiva de componentes sensíveis, enquanto mantém a operação normal do circuito em condições padrão.

2. Como a exposição repetida a surtos afeta a confiabilidade a longo prazo de um MOV?

Cada evento de surto absorvido por um MOV causa uma pequena quantidade de degradação interna dentro de sua estrutura de grão de óxido de zinco. Com o tempo, surtos repetidos podem reduzir a capacidade de manuseio de energia do dispositivo, aumentar a corrente de fuga e alterar sua tensão de estrangulamento. Embora um MOV possa continuar funcionando após numerosos eventos de surto, seu desempenho de proteção gradualmente diminui. Por essa razão, os MOVs são considerados dispositivos de proteção sacrifical e podem exigir inspeção ou substituição após exposição significativa a surtos para manter proteção confiável.

3. Quais fatores devem ser avaliados ao selecionar um MOV para proteção contra surtos de fonte de alimentação?

A seleção adequada de MOV requer a avaliação de várias especificações, em vez de se concentrar apenas na classificação de tensão. Os parâmetros importantes incluem tensão de trabalho máxima, tensão de estrangulamento, classificação de corrente de surto, capacidade de absorção de energia, tempo de resposta, corrente de fuga e resistência a surtos a longo prazo. O MOV selecionado deve suportar a tensão de operação normal sem conduzir, enquanto fornece capacidade de manuseio de surto suficiente para os eventos transitórios esperados. Margens de design adequadas melhoram a confiabilidade e ajudam a prevenir o envelhecimento ou falha prematura do MOV.

4. Por que os MOVs são comumente utilizados juntamente com fusíveis ou dispositivos de proteção térmica?

Embora um MOV lide eficazmente com picos de curta duração, não está projetado para conduzir continuamente corrente durante condições de sobretensão prolongadas. Se ocorrer uma falha severa, o MOV pode permanecer condutivo e gerar calor excessivo. Um fusível ou dispositivo de proteção térmica fornece uma camada secundária de segurança desconectando o MOV quando condições anormais de corrente ou temperatura se desenvolvem. Esta combinação ajuda a prevenir o superaquecimento, danos ao equipamento e potenciais riscos à segurança, enquanto melhora a fiabilidade geral do circuito de proteção.

5. Como é que a estrutura interna do grão de óxido de zinco permite que um MOV responda tão rapidamente a picos de voltagem?

Um MOV consiste principalmente de grãos de óxido de zinco rodeados por junções de grão microscópicas que se comportam de forma semelhante a uma grande rede de junções semicondutoras. Sob condições normais de voltagem, essas junções restringem o fluxo de corrente, resultando em uma resistência muito alta. Quando a voltagem excede o limite do dispositivo, mecanismos de condução como tunelamento de elétrons e ruptura por avalanche ocorrem através das fronteiras dos grãos. Isso faz com que a resistência caia rapidamente, permitindo que o MOV conduza grandes correntes de surto em nanosegundos e limite a voltagem antes que componentes sensíveis possam ser danificados.
