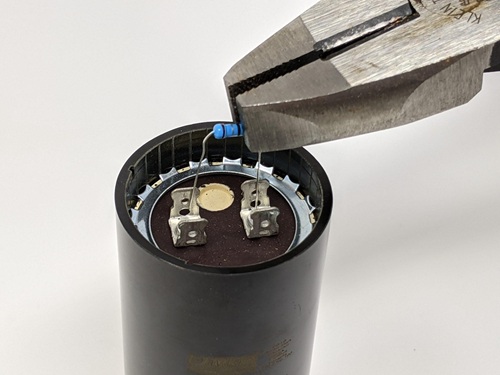

Como Testar e Descarregar Capacitores de Alta Tensão com Segurança

Capacitores de alta tensão podem armazenar energia perigosa mesmo após a remoção da energia, portanto, testes seguros, descarregamento, manuseio e verificação são essenciais. Este artigo explica as etapas de teste de capacitores, função do resistor de sangria, ferramentas de descarregamento, varas de curtocircuito, EPI, causas de explosão, riscos de capacitores de micro-ondas, tipos de capacitores de segurança, práticas de armazenamento, regras da OSHA e requisitos da IEC 60831.

Catálogo

Testando Capacitores de Alta Tensão com Segurança

Um capacitor de alta tensão pode reter uma carga elétrica perigosa mesmo após o desligamento da fonte de energia. Como a energia armazenada pode permanecer dentro do capacitor por minutos ou até mais tempo, nunca se deve assumir que o componente está seguro para tocar imediatamente após a remoção da energia.

Antes que qualquer inspeção ou medição comece, o capacitor deve ser completamente descarregado. Após o processo de descarregamento, um voltímetro deve ser conectado aos terminais para verificar se a tensão restante é 0 V ou está em um nível seguro. Este passo de verificação é importante porque um capacitor pode, às vezes, recuperar uma pequena quantidade de tensão devido à absorção die elétrica, especialmente em unidades de alta tensão maiores.

Pular esta etapa pode resultar em choque elétrico, descarga de arco, danos ao equipamento ou ferimentos graves.

Isolando o Capacitor Antes do Teste

Uma vez que o capacitor foi descarregado e verificado como seguro, ele deve ser desconectado do circuito sempre que possível. Testar um capacitor enquanto ele permanece conectado pode produzir leituras enganosas, pois resistores, semicondutores e outros capacitores próximos podem influenciar a medição.

Remover o capacitor permite que o medidor avalie o componente em si, em vez do circuito ao redor. Isso fornece uma indicação mais precisa de sua condição real.

Antes de desconectar o componente, é uma boa prática marcar os locais de fiação ou tirar uma foto de referência. Isso ajuda a prevenir erros de fiação durante a reinstalação.

Medindo o Valor de Capacitância

Depois que o capacitor foi isolado, ajuste o multímetro para a função de medição de capacitância. Conecte as sondas de teste firmemente aos terminais do capacitor e aguarde a leitura estabilizar. Capacitores grandes podem exigir alguns segundos antes que um valor final apareça no display.

A capacitância medida deve ser comparada com o valor nominal impresso no corpo do capacitor. A maioria dos capacitores é fabricada com uma faixa de tolerância especificada, portanto, uma pequena variação em relação ao valor nominal é normal.

Durante o processo de medição, evite tocar em terminais expostos ou partes condutoras das sondas. Mesmo após a descarga, práticas de manuseio seguras devem ser mantidas durante todo o teste.

Procedimento de Teste de Capacitores de Alta Tensão, Passo a Passo

Um procedimento de teste seguro geralmente segue estas etapas:

• Descarregue completamente o capacitor.

• Verifique a descarga usando um voltímetro.

• Desconecte o capacitor do circuito.

• Defina o multímetro para o modo de capacitância.

• Conecte as sondas aos terminais do capacitor.

• Aguarde a leitura estabilizar.

• Compare o valor medido com a capacitância nominal.

Seguir as etapas na ordem correta ajuda a reduzir o risco e melhora a precisão da medição.

Avaliando os Resultados do Teste

Uma leitura de capacitância que se encontra dentro da tolerância especificada pelo fabricante geralmente indica que o capacitor está funcionando normalmente.

Uma leitura que é significativamente inferior ao valor nominal pode indicar envelhecimento do capacitor, deterioração dielétrica ou danos internos. Uma leitura anormalmente alta, medição instável ou exibição oscilante pode indicar corrente de fuga, contaminação por umidade, ruptura interna ou falha de componente.

A medição da capacitância sozinha pode não revelar todos os defeitos. Em aplicações críticas, testes adicionais, como resistência de isolamento, corrente de fuga ou teste de resistência de série equivalente (ESR), também podem ser necessários.

Durante todo o processo de teste, ferramentas isoladas, luvas classificadas para voltagem e equipamento de proteção pessoal (EPI) apropriado devem ser usados sempre que capacitores de alta tensão forem manuseados.

Função de Segurança do Resistor de Descarregamento do Capacitor

Um capacitor pode continuar a armazenar energia elétrica mesmo após o desligamento da fonte de alimentação. Em circuitos de alta tensão, essa carga armazenada pode permanecer em um nível perigoso e criar um risco de choque durante inspeção, manutenção ou reparo.

Um resistor de descarregamento é instalado para reduzir esse risco. O seu objetivo é descarregar automaticamente o capacitor após a energia ser removida, reduzindo a voltagem a um nível mais seguro sem requerer intervenção manual.

Sem um caminho de descarga, um capacitor pode permanecer carregado muito tempo depois que o equipamento foi desligado. Isso é especialmente importante em fontes de alimentação, drives de motor e outros sistemas de alta tensão onde capacitores podem armazenar uma quantidade significativa de energia.

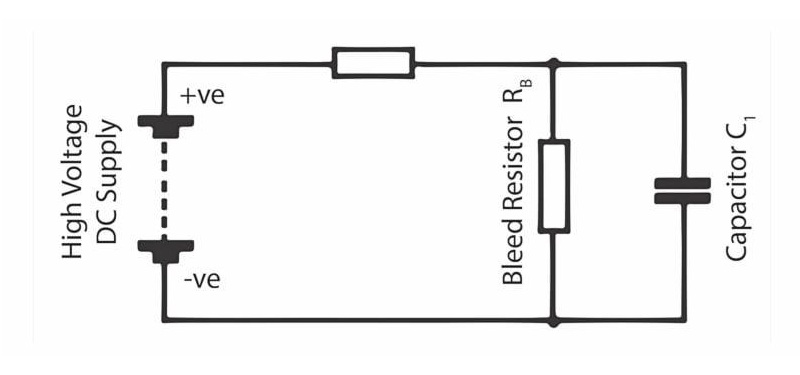

Como Funciona um Resistor de Descarregamento

Um resistor de descarregamento é conectado em paralelo com o capacitor. Durante a operação normal, apenas uma pequena corrente flui através do resistor, permitindo que o circuito funcione normalmente com mínima perda de energia.

Quando a fonte de alimentação é desconectada, o capacitor começa a liberar sua energia armazenada através do resistor. Em vez de se descarregar repentinamente, a voltagem diminui gradualmente ao longo do tempo. Essa descarga controlada ajuda a reduzir o risco de choque elétrico e previne liberação repentina de energia que poderia danificar componentes.

À medida que a voltagem do capacitor cai, a corrente de descarga também diminui até que a voltagem restante atinja um nível seguro.

Selecionando o Valor Correto do Resistor

O valor da resistência desempenha um papel importante tanto na segurança quanto no desempenho do circuito. Um resistor com um valor de resistência muito baixo pode descarregar o capacitor rapidamente, mas também pode aumentar o consumo de energia e gerar calor desnecessário durante a operação normal.

Um resistor com um valor de resistência muito alto reduz a perda de energia, mas pode deixar o capacitor carregado por um período prolongado após o desligamento. Isso pode criar uma preocupação de segurança quando o equipamento é atendido logo após a remoção da energia.

O resistor deve, portanto, ser selecionado para fornecer um equilíbrio entre o tempo seguro de descarga, perda de energia e eficiência do circuito. O objetivo é reduzir a voltagem do capacitor a um nível seguro dentro de um período razoável, mantendo a operação normal do sistema.

Inspecionando o Resistor de Descarregamento Durante a Manutenção

Um resistor de descarregamento não deve ser assumido como funcionando corretamente durante toda a vida útil do equipamento. Calor, envelhecimento, vibração e estresse elétrico podem fazer com que o resistor mude de valor ou falhe completamente.

Durante a manutenção, inspecione o resistor em busca de sinais de descoloração, rachaduras, superaquecimento, conexões soltas ou danos físicos. Qualquer deterioração visível pode indicar que o resistor não consegue mais descarregar o capacitor conforme pretendido.

Mesmo quando um resistor de descarregamento está instalado, a voltagem do capacitor deve sempre ser verificada antes de manusear o circuito.

Verificando a Voltagem Segura Antes de Tocar no Capacitor

Um resistor de descarregamento fornece um caminho automático de descarga, mas nunca deve ser a única medida de segurança. Antes de tocar nos terminais do capacitor, conectar equipamentos de teste ou iniciar o trabalho de manutenção, use um voltímetro para medir a voltagem nos terminais do capacitor.

Uma leitura segura confirma que a carga armazenada foi removida. Este passo de verificação final é importante porque um resistor com falha, uma conexão defeituosa ou um circuito danificado podem deixar o capacitor energizado mesmo quando o equipamento parece estar desligado.

Por esta razão, verifique sempre a voltagem do capacitor com um multímetro, em vez de confiar apenas no resistor de descarga.

O que Acontece se Você Tocar em um Capacitor Carregado?

Um capacitor carregado armazena energia elétrica e pode liberar essa energia instantaneamente quando um caminho condutor é criado. O contato com os terminais, condutores expostos ou partes do circuito conectadas pode permitir que a corrente flua através do corpo, resultando em um choque elétrico.

A gravidade do choque depende de vários fatores, incluindo a voltagem do capacitor, a energia armazenada, a corrente de descarga, a duração do contato e o caminho da corrente através do corpo. Voltagens mais altas e energia armazenada mais alta geralmente aumentam o risco de lesões graves.

Como um capacitor pode permanecer carregado após a remoção da energia, nunca deve ser considerado seguro apenas com base no equipamento estar desligado.

Efeitos Imediatos do Contato

Quando um capacitor carregado é tocado, a energia armazenada pode descarregar em uma fração de segundo. A sensação é frequentemente súbita e inesperada porque a liberação de energia ocorre quase instantaneamente ao contato.

Em níveis de voltagem mais baixos, a descarga pode causar um choque doloroso, sensação de formigamento, espasmos musculares ou queimaduras leves na pele. Mesmo quando a lesão parece pequena, a reação súbita pode fazer com que uma pessoa se afaste rapidamente, perca o equilíbrio ou atinja equipamentos nas proximidades.

À medida que a voltagem e a energia armazenada aumentam, os efeitos se tornam mais severos. Contrações musculares fortes podem dificultar a liberação voluntária do condutor. Queimaduras profundas, danos nos nervos e lesões nos tecidos podem ocorrer nos pontos onde a corrente entra e sai do corpo.

Riscos Associados a Capacitores de Alta Voltagem

Capacitores de alta voltagem apresentam um perigo muito maior porque podem fornecer uma grande quantidade de energia em um curto espaço de tempo. O contato com esses capacitores pode causar queimaduras severas, contrações musculares intensas, dificuldades respiratórias e distúrbios na atividade elétrica normal do coração.

Se a corrente passa pela área do peito, o risco se torna significativamente mais sério. Sob certas condições, a descarga pode acionar anomalias no ritmo cardíaco, fibrilação ventricular ou parada cardíaca. Esses efeitos podem ocorrer mesmo quando há pouca lesão externa visível.

O perigo não se limita apenas ao choque elétrico em si. A força da reação pode causar quedas de escadas, lesões por impacto ou contato acidental com outros equipamentos energizados nas proximidades.

Por que Mesmo Capacitores Pequenos Não Devem Ser Ignorados

Muitas pessoas associam perigos elétricos apenas a capacitores industriais grandes, mas capacitores menores também podem armazenar energia suficiente para causar lesões. Dependendo da voltagem e do valor da capacitância, um componente aparentemente pequeno ainda pode produzir um choque doloroso ou danificar equipamentos sensíveis se descarregado inesperadamente.

O tamanho físico de um capacitor não indica necessariamente quanta energia ele contém. Por esta razão, cada capacitor deve ser tratado com cautela até que sua voltagem tenha sido verificada.

Prática Segura Antes de Manipular um Capacitor

Antes de tocar nos terminais do capacitor, conectar equipamentos de teste ou iniciar trabalhos de manutenção, o capacitor deve ser devidamente descarregado usando um método de descarga apropriado. Após a descarga, a voltagem restante deve ser medida com um voltímetro para confirmar que o capacitor alcançou um nível seguro.

Este passo de verificação é importante porque alguns capacitores podem reter carga residual ou recuperar uma pequena quantidade de voltagem após a descarga. Até que um multímetro confirme que a voltagem foi reduzida a um valor seguro, o capacitor deve sempre ser tratado como energizado e potencialmente perigoso.

Causas de Explosão de Capacitores de Alta Voltagem

Capacitores de alta voltagem são projetados para operar dentro de limites elétricos e ambientais específicos. Quando esses limites são ultrapassados, calor excessivo, pressão ou estresse elétrico podem se desenvolver dentro do componente. Se os materiais internos não puderem mais suportar essas condições, o capacitor pode se romper, ventilar, pegar fogo ou explodir.

Embora explosões de capacitores sejam relativamente incomuns, as consequências podem ser graves. Um capacitor com falha pode liberar gases quentes, fragmentos de metal, eletrólito ou materiais em combustão na área circundante. Compreender as causas comuns de falha pode ajudar a reduzir o risco de danos ao equipamento e lesões pessoais.

Causas Elétricas de Falha

O stress elétrico é uma das causas mais comuns de falha do capacitor. Aplicar uma tensão superior ao valor nominal do capacitor pode causar ruptura dielétrica. O material dielétrico é projetado para suportar um campo elétrico específico, e exceder esse limite pode enfraquecer a isolação, aumentar a corrente de fuga e criar aquecimento localizado. Em casos severos, o dielétrico pode falhar completamente, resultando em um curto-circuito interno e acúmulo rápido de pressão dentro do capacitor.

A polaridade incorreta é outra causa importante de falha, particularmente em capacitores eletrolíticos. Estes capacitores são polarizados e devem ser conectados de acordo com os terminais positivos e negativos marcados. A polaridade invertida pode desencadear reações químicas dentro do capacitor, causando geração de gás e aumento da pressão interna. À medida que a pressão aumenta, o capacitor pode inchar, ventilar ou romper.

Usar um capacitor especificado incorretamente pode criar problemas semelhantes. Um capacitor com uma classificação de tensão insuficiente, classificação de temperatura, capacidade de corrente de ondulação ou tipo de construção pode operar além de seus limites pretendidos. Por exemplo, um capacitor de baixa tensão instalado em um circuito de alta tensão pode sofrer falha dielétrica, enquanto um capacitor não projetado para altas correntes de ondulação pode superaquecer durante a operação.

Para reduzir o risco de falha elétrica, o capacitor deve ser selecionado de acordo com a tensão de operação do circuito, corrente, frequência, temperatura e condições ambientais.

Envelhecimento Térmico e Defeitos Internos

A temperatura tem uma grande influência na confiabilidade e na vida útil do capacitor. Calor excessivo pode originar-se do ambiente circundante, componentes de potência próximos, ventilação inadequada ou altas correntes de ondulação que fluem através do capacitor. À medida que a temperatura aumenta, as perdas internas aumentam e os materiais isolantes começam a deteriorar-se mais rapidamente.

A exposição prolongada a altas temperaturas pode enfraquecer o dielétrico, acelerar a degradação química e aumentar a probabilidade de curtos-circuitos internos. Com o tempo, esses efeitos podem levar à geração de gás, acúmulo de pressão e eventual falha do capacitor.

O envelhecimento natural também contribui para a deterioração do capacitor. Ciclos repetidos de carga e descarga, longas horas de funcionamento e estresse elétrico contínuo reduzem gradualmente a resistência da isolação e a confiabilidade geral. À medida que os materiais internos envelhecem, a probabilidade de desenvolver falhas aumenta.

Defeitos de fabricação podem criar riscos adicionais. Pequenas imperfeições dentro do capacitor podem permanecer indetectadas durante a operação normal, mas podem se tornar pontos fracos sob estresse elétrico ou térmico. À medida que esses defeitos crescem, podem eventualmente desencadear uma falha catastrófica.

Manter o resfriamento adequado, proporcionar fluxo de ar adequado e substituir capacitores envelhecidos em intervalos apropriados pode ajudar a reduzir a probabilidade de falhas térmicas e relacionadas à idade.

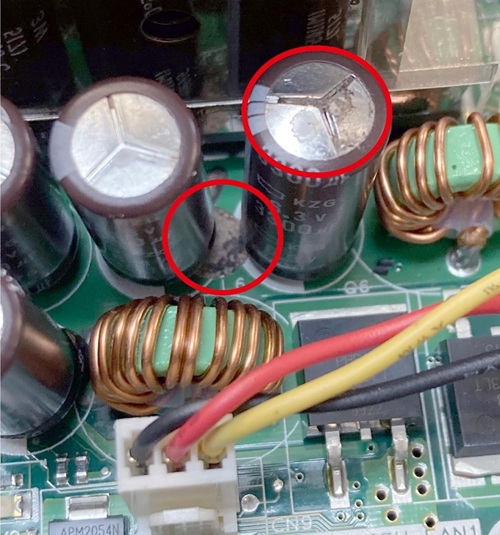

Sinais de Alerta Antes da Falha

Os capacitores frequentemente mostram sinais visíveis de alerta antes que uma falha maior ocorra. A inspeção regular pode ajudar a identificar a deterioração antes que ela se desenvolva em um risco de ruptura, incêndio ou explosão.

Sinais de alerta comuns incluem:

• Inchaço ou saliência do corpo do capacitor

• Vazamento de eletrólito ao redor de selos ou terminais

• Rachaduras na carcaça ou isolação

• Descoloração causada por superaquecimento

• Corrosão nos terminais ou superfícies externas

• Válvulas de segurança danificadas ou distorcidas

• Odor incomum originando-se do componente

Qualquer uma dessas condições pode indicar dano interno, superaquecimento, ruptura da isolação ou acúmulo de pressão. Um capacitor que mostra sinais de deterioração não deve continuar em operação sem avaliação.

Substituir capacitores danificados ou envelhecidos antes que a falha completa ocorra ajuda a melhorar a confiabilidade do sistema e reduz o risco de dano ao equipamento, incêndio ou explosão.

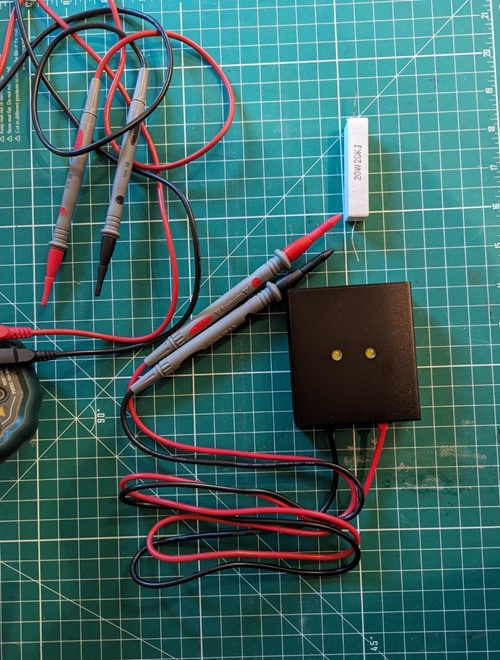

Métodos de Descarga de Capacitores

Um capacitor de alta tensão pode reter uma carga elétrica perigosa muito tempo após o fornecimento de energia ter sido desligado. Antes de realizar inspeção, testes, resolução de problemas ou manutenção, a energia armazenada deve ser removida com segurança.

Uma ferramenta de descarga de capacitores é projetada para esse propósito. Ao contrário do curto-circuito direto dos terminais, uma ferramenta de descarga controla a liberação de energia armazenada limitando a corrente de descarga. Isso ajuda a prevenir faíscas, formação de arco, danos aos terminais e estresse desnecessário sobre o capacitor e os componentes circundantes.

Conectar diretamente os terminais com um fio ou objeto metálico não é recomendado, pois a liberação súbita de energia pode danificar o equipamento e criar um sério risco à segurança.

Selecionando a Ferramenta de Descarga Certa

A ferramenta de descarga deve ser devidamente avaliada para o condensador que está sendo servido. Usar uma ferramenta com classificações de voltagem ou isolamento inadequadas pode criar riscos adicionais e pode impedir que o condensador se descarregue corretamente.

Vários fatores devem ser considerados ao selecionar uma ferramenta de descarga:

• A classificação de voltagem deve exceder a voltagem máxima de operação do condensador.

• A resistência de descarga deve ser adequada à capacitância e à energia armazenada do condensador.

• As alças, cabos e conectores devem ter isolamento projetado para aplicações de alta voltagem.

• Um indicador de voltagem embutido ou um indicador de status de descarga pode fornecer confirmação adicional durante o processo de descarga.

Usar uma ferramenta de descarga devidamente avaliada ajuda a garantir que a energia armazenada seja removida de maneira controlada e previsível.

Procedimento Seguro de Descarga

Antes de iniciar o processo de descarga, isole completamente o equipamento de todas as fontes de energia. Desligue o sistema, desconecte a energia de entrada e siga os procedimentos de bloqueio e etiqueta aplicáveis. Mesmo após a remoção da energia, o condensador deve ser tratado como se estivesse totalmente carregado.

Inspecione o condensador, a fiação e a área circundante em busca de isolamento danificado, condutores expostos, conexões soltas ou sinais de falha do condensador. Identificar perigos potenciais antecipadamente ajuda a reduzir os riscos durante o procedimento de descarga.

Após confirmar que o sistema está isolado, conecte a ferramenta de descarga nos terminais do condensador. Certifique-se de que a conexão esteja segura e permaneça no lugar durante todo o processo. A energia armazenada começará a fluir através da resistência interna da ferramenta, fazendo com que a voltagem do condensador diminua gradualmente, em vez de instantaneamente.

Se a ferramenta de descarga incluir um indicador de voltagem, monitore-o até que a voltagem exibida atinja um nível seguro. Capacitores maiores podem exigir mais tempo porque podem armazenar significativamente mais energia.

Após concluir o processo de descarga, use um multímetro devidamente avaliado para medir a voltagem diretamente nos terminais do condensador. Confirme que a voltagem restante é 0 V ou dentro do limite seguro especificado para o equipamento.

Este passo de verificação é essencial porque conexões soltas, ferramentas de descarga danificadas, caminhos de descarga falhados ou valores incorretos de resistor podem deixar voltagem residual dentro do condensador. Um condensador nunca deve ser considerado seguro até que a voltagem tenha sido medida e confirmada.

Manuseio Seguro Após a Descarga

Após verificar que o condensador atingiu um nível de voltagem seguro, ele pode ser manuseado de forma mais segura para testes, inspeção, substituição ou manutenção. Mesmo nesta fase, ferramentas isoladas e equipamentos de proteção pessoal apropriados devem continuar a ser utilizados.

Alguns condensadores grandes podem experimentar absorção dielettrica, fazendo com que uma pequena quantidade de voltagem reapareça após a descarga. Se o trabalho de manutenção for atrasado, a voltagem deve ser verificada novamente antes de manusear o componente.

A abordagem mais segura é seguir o mesmo procedimento sempre: isolar a fonte de energia, descarregar o condensador usando uma ferramenta adequada, verificar a voltagem com um medidor e só então iniciar o trabalho.

Usando Bastões de Curto-Circuito de Capacitores com Segurança

Bastões de curto-circuito para capacitores, também conhecidos como bastões de descarga ou bastões de aterramento, são comumente usados para descarregar grandes capacitores de alta voltagem encontrados em subestações, equipamentos industriais, sistemas de distribuição de energia e bancos de capacitores. Essas ferramentas fornecem um caminho de descarga seguro, permitindo que o pessoal permaneça a uma distância mais segura de componentes energizados.

Porque grandes capacitores podem armazenar quantidades significativas de energia, o uso adequado de um bastão de curto-circuito é essencial antes que as atividades de inspeção, teste ou manutenção comecem.

Propósito e Componentes

O principal propósito de um bastão de curto-circuito para capacitores é transferir com segurança a energia elétrica armazenada de um condensador para o solo. A ferramenta fornece um caminho de descarga controlado enquanto ajuda a reduzir o risco de contato acidental com condutores energizados.

Um bastão de curto-circuito típico consiste em três componentes principais:

• Um longo tubo isolado que fornece uma distância de trabalho segura.

• Uma garra de aterramento que se conecta a um terra aprovado.

• Uma cabeça de descarga condutiva que entra em contato com os terminais do condensador.

O tubo isolado ajuda a manter a separação de voltagens perigosas, enquanto a garra de aterramento e a cabeça de descarga criam um caminho para a energia armazenada se dissipar com segurança. Antes do uso, todos os componentes devem ser inspecionados em busca de rachaduras, contaminação, corrosão, conexões soltas ou outros sinais de dano.

Procedimento Passo a Passo para Bastão de Curto-Circuito

Antes de usar uma vara de aterramento, desenergize o equipamento e verifique se todas as fontes de energia foram isoladas. Inspecione o banco de capacitores, fiação e equipamentos circundantes em busca de isolamento danificado, condutores soltos, superaquecimento ou outras condições inseguras.

Inspecione a vara de aterramento também. Verifique se o mastro isolado está limpo e sem danos e que o cabo de aterramento e a braçadeira estão devidamente fixados.

A braçadeira de aterramento deve ser sempre conectada primeiro. Fixe-a a um ponto de aterramento verificado ou a um aterramento aprovado antes de se aproximar dos terminais do capacitor. Uma conexão de aterramento confiável é necessária porque fornece o caminho de descarga para a energia armazenada.

Depois que a conexão de aterramento for estabelecida, traga cuidadosamente a cabeça de descarga em contato com o terminal do capacitor. Dependendo da configuração do capacitor, pode ser necessário contatar vários terminais para remover completamente a carga armazenada.

À medida que a cabeça de descarga entra em contato, a energia armazenada começa a fluir através do caminho de aterramento. Em sistemas que contêm grandes quantidades de energia armazenada, pode ocorrer uma faísca visível ou um som audível de descarga. Mantenha o contato tempo suficiente para permitir que a voltagem diminua completamente.

Após o procedimento de descarga, remova a vara de aterramento e use um multímetro para medir a voltagem diretamente nos terminais do capacitor. Confirme que a voltagem restante é 0 V ou está dentro do limite seguro especificado.

A verificação da voltagem continua sendo essencial porque conexões de aterramento danificadas, falhas no equipamento ou descargas incompletas podem deixar carga residual dentro do capacitor.

Considerações de Segurança Importantes

Uma vara de aterramento é uma ferramenta de descarga importante, mas nunca deve ser o único método usado para determinar se um capacitor é seguro. A medição da voltagem com um medidor devidamente classificado deve sempre ser realizada após o processo de descarga.

Capacitores grandes também podem desenvolver uma pequena recuperação de voltagem devido à absorção dielétrica. Se houver um atraso entre a descarga e a manutenção, a voltagem deve ser verificada novamente antes de tocar no componente.

Uma sequência de segurança consistente ajuda a reduzir o risco: desenergizar o equipamento, conectar a braçadeira de aterramento, descarregar o capacitor, verificar a voltagem e, em seguida, começar as atividades de manutenção. Seguir o mesmo procedimento toda vez ajuda a melhorar a segurança e reduzir a probabilidade de contato acidental com energia armazenada.

Equipamento de Proteção Individual (EPI)

Trabalhar com capacitores de alta voltagem expõe o pessoal a riscos como choque elétrico, arco elétrico, queimaduras, faíscas e detritos voadores de falhas em componentes. Mesmo após a remoção da energia, os capacitores podem reter energia armazenada suficiente para causar ferimentos graves se as precauções adequadas não forem seguidas.

O Equipamento de Proteção Individual (EPI) fornece uma camada adicional de proteção durante inspeções, testes, procedimentos de descarga, instalação e manutenção. Embora o EPI não possa eliminar riscos elétricos, ele pode reduzir significativamente a gravidade das lesões quando usado em conjunto com procedimentos de segurança adequados.

Requisitos Essenciais de EPI

Vários tipos de EPI são comumente exigidos ao trabalhar com capacitores de alta voltagem. Cada item serve a uma função específica de proteção e deve ser selecionado de acordo com o nível de voltagem, nível de energia e ambiente de trabalho.

Luvas isoladas ajudam a impedir que a corrente elétrica passe pelas mãos em caso de contato acidental. As luvas devem ter classificação para a voltagem do equipamento e serem inspecionadas regularmente em busca de cortes, perfurações, rachaduras, abrasões ou sinais de envelhecimento. Luvas de proteção de couro são frequentemente usadas sobre luvas isoladas para reduzir danos mecânicos.

A proteção para os olhos e o rosto é importante porque falhas elétricas podem produzir faíscas, partículas fundidas e detritos voadores. Óculos de segurança oferecem proteção básica, enquanto viseiras oferecem cobertura adicional em áreas onde há riscos de arco elétrico ou rupturas de capacitores.

Roupas resistentes à chama (FR) ajudam a reduzir lesões por queimaduras durante falhas elétricas. Estas roupas são projetadas para resistir à ignição e limitar a transferência de calor para a pele. As roupas devem cobrir completamente as áreas expostas e permanecer livres de desgaste excessivo ou contaminação.

Ferramentas isoladas reduzem a probabilidade de contato acidental com condutores energizados. O isolamento das ferramentas deve ser inspecionado regularmente e quaisquer ferramentas danificadas devem ser removidas de serviço imediatamente.

Calçados de segurança dielétricos ajudam a reduzir a possibilidade de corrente passando pelo corpo até o chão. Essa proteção é particularmente importante em subestações, instalações industriais, salas elétricas e outros ambientes de alta voltagem.

Inspeção e Manutenção do EPI

O equipamento de proteção deve ser inspecionado antes de cada tarefa. Uma breve inspeção pode identificar danos que podem comprometer a segurança durante o trabalho elétrico.

As luvas devem ser verificadas quanto a defeitos físicos e deterioração. Os óculos de segurança e as proteções faciais devem ser examinados quanto a rachaduras, arranhões ou danos que possam afetar a visibilidade ou proteção. A roupa resistente ao fogo deve ser inspecionada em busca de rasgos, marcas de queimadura, contaminação ou desgaste excessivo. As ferramentas isoladas e o calçado de segurança também devem ser verificados para garantir que permaneçam em boas condições.

Qualquer EPI que apresente sinais de deterioração deve ser substituído imediatamente. Contar com equipamentos de proteção danificados pode criar uma falsa sensação de segurança, deixando o pessoal exposto a riscos elétricos.

EPI Dentro de um Programa de Segurança Completa

O EPI nunca deve ser considerado um substituto para práticas de trabalho seguro. Antes de iniciar o trabalho, os equipamentos devem ser desenergizados, os capacitores devem ser devidamente descarregados e a tensão deve ser verificada usando um medidor adequado.

A abordagem mais segura combina EPI, procedimentos de bloqueio e etiquetagem, verificação de tensão, métodos de descarga e práticas de segurança elétrica estabelecidas. Usar essas medidas de proteção em conjunto ajuda a reduzir o risco geral associado ao manuseio de capacitores de alta tensão.

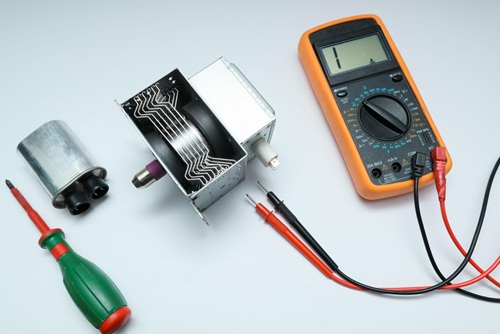

Precauções de Segurança do Capacitor de Micro-ondas

Os micro-ondas contêm um capacitor de alta tensão que faz parte do circuito de alimentação do magnetron. Este capacitor pode reter uma carga elétrica perigosa mesmo após o micro-ondas ter sido desconectado da tomada da parede.

Ao contrário de muitos componentes domésticos que se tornam seguros logo após a remoção da energia, um capacitor de micro-ondas pode permanecer energizado por um período considerável. O contato com os terminais do capacitor ou outros componentes de alta tensão pode resultar em choques elétricos severos. Por esse motivo, todo capacitor de micro-ondas deve ser tratado como energizado até que os procedimentos de descarga e verificação de tensão adequados tenham sido concluídos.

Por Que os Capacitores de Micro-ondas São Perigosos

Os capacitores de micro-ondas operam em níveis de alta tensão e são capazes de armazenar quantidades significativas de energia elétrica. Mesmo quando o aparelho está desconectado da fonte de energia, a carga armazenada pode permanecer dentro do capacitor.

O risco não se limita ao próprio capacitor. Outros componentes dentro do circuito de alta tensão do micro-ondas também podem apresentar riscos elétricos. Devido à combinação de alta tensão e energia armazenada, um serviço inadequado pode resultar em ferimentos graves ou morte.

Procedimento de Descarregamento e Verificação Seguro

Antes de abrir o gabinete do micro-ondas, desconecte o cabo de alimentação da tomada elétrica. Isso remove a fonte de energia externa e evita energização acidental durante o serviço.

Após desconectar o micro-ondas, aguarde vários minutos antes de acessar componentes internos. Embora alguma carga armazenada possa diminuir durante esse tempo, o período de espera nunca deve ser considerado um método de descarga completo.

Localize o capacitor de alta tensão e identifique seus terminais. Usando uma ferramenta de descarga adequadamente classificada, crie um caminho de descarga controlado através dos terminais e permita tempo suficiente para que a energia armazenada se dissipe. O contato direto com os terminais do capacitor deve ser evitado durante todo o procedimento.

Uma vez concluído o processo de descarga, use um multímetro configurado para a gama de tensão apropriada e meça diretamente através dos terminais do capacitor. Confirme que a tensão caiu para 0 V ou outro nível seguro especificado.

A verificação da tensão é essencial porque ferramentas de descarga danificadas, conexões ruins ou falhas no capacitor podem deixar carga residual dentro do componente. Um capacitor de micro-ondas nunca deve ser considerado seguro até que a tensão tenha sido medida e confirmada.

Práticas de Segurança Adicionais

Ao trabalhar dentro de um micro-ondas, a regra da mão única pode proporcionar um nível adicional de proteção. Sempre que possível, mantenha uma mão afastada de superfícies condutivas e componentes elétricos internos. Essa prática ajuda a reduzir a possibilidade de criar um caminho de corrente pelo peito se ocorrer contato acidental.

A área de trabalho deve permanecer limpa, seca e livre de objetos condutivos desnecessários. Anéis, relógios, joias e outros acessórios metálicos devem ser removidos antes do início do serviço. As ferramentas isoladas devem ser inspecionadas antes do uso, e iluminação adequada deve estar disponível para identificar claramente fiações e componentes de alta tensão.

Como os circuitos de alta tensão dos micro-ondas apresentam riscos significativos, o serviço deve ser realizado apenas por indivíduos que compreendam os procedimentos de descarga de capacitores, as práticas de teste de tensão e os princípios de segurança elétrica. Seguir um processo consistente de desconectar a unidade, descarregar o capacitor, verificar a tensão e, em seguida, começar o trabalho de serviço ajuda a reduzir o risco e melhorar a segurança.

Capacitores de Segurança X e Y Explicados

Equipamentos eletrônicos conectados diretamente à rede elétrica CA estão expostos a picos de tensão, ruído elétrico e condições de falha que capacitores padrão podem não conseguir lidar de forma segura. Para lidar com essas condições, capacitores de segurança especializados são usados em circuitos alimentados pela rede.

Ao contrário dos capacitores comuns, os capacitores de segurança são projetados e testados para atender a requisitos de segurança rigorosos. Sua construção permite que funcionem de forma confiável em condições normais, enquanto fornecem características de falha previsíveis que ajudam a reduzir o risco de choque elétrico, incêndio e danos ao equipamento.

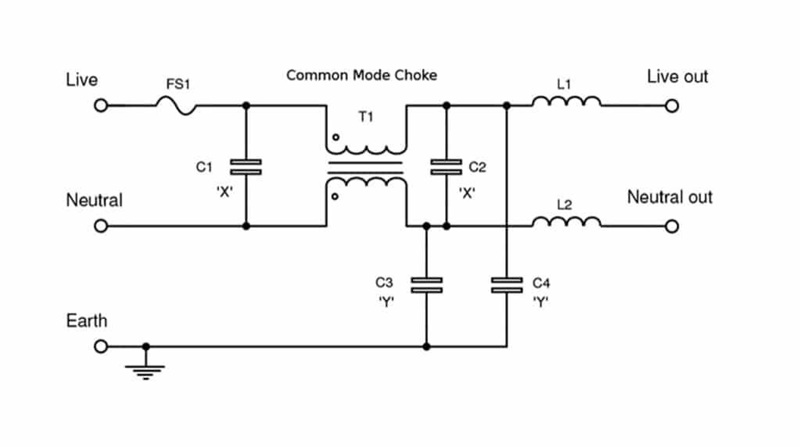

Compreendendo a Diferença Entre Capacitores X e Y

Os capacitores de segurança são geralmente divididos em duas categorias: capacitores X e capacitores Y. Embora ambos sejam usados para supressão de interferência eletromagnética (EMI), eles desempenham funções diferentes e são instalados em diferentes locais do circuito.

Os capacitores X estão conectados entre os condutores fase (vivo) e neutro. Seu principal objetivo é suprimir o ruído de modo diferencial que aparece através das linhas de energia. Eles ajudam a reduzir a interferência gerada por dispositivos de comutação, motores e outras cargas elétricas.

Os capacitores Y estão conectados entre a fase e o terra, neutro e terra, ou entre partes condutoras e o chassi do equipamento. Seu principal objetivo é suprimir o ruído de modo comum. Como esses capacitores estão conectados a estruturas aterradas acessíveis, eles devem atender a requisitos de isolamento e segurança mais rigorosos.

O comportamento de falha dos dois tipos de capacitor também é diferente. Os capacitores X são projetados para suportar estresse relacionado à rede enquanto minimizam o risco de incêndio. Os capacitores Y são projetados para minimizar a possibilidade de corrente perigosa alcançar partes metálicas expostas se ocorrer uma falha.

Escolhendo o Capacitor de Segurança Correto

Embora os capacitores X e Y possam parecer semelhantes, eles não são intercambiáveis. Cada tipo é projetado para um local e função de segurança específicos dentro do circuito.

Instalar um capacitor X onde um capacitor Y é necessário pode reduzir a proteção contra choque elétrico. Inversamente, substituir um capacitor X por um capacitor Y pode aumentar os custos e alterar o desempenho do circuito sem fornecer a funcionalidade pretendida.

Ao substituir um capacitor de segurança, a substituição deve corresponder ao tipo original de capacitor, classificação de segurança, classificação de tensão e requisitos de aplicação.

Por Que Capacitores Padrão Não Podem Substituir Capacitores de Segurança

Capacitores padrão nunca devem ser substituídos por capacitores de segurança X ou Y em equipamentos alimentados pela rede. Capacitores comuns não são projetados para suportar as tensões de pulso, requisitos de isolamento e condições de falha comumente encontradas em sistemas de energia CA.

Os capacitores de segurança passam por testes especializados para verificar seu comportamento em condições operacionais anormais. Esses testes ajudam a garantir um desempenho previsível quando expostos a picos de tensão, estresse elétrico e operação a longo prazo.

Usar o capacitor de segurança correto ajuda a manter a segurança elétrica, conformidade regulatória, desempenho de supressão de ruído e confiabilidade do equipamento a longo prazo.

Armazenamento Seguro de Capacitores

O armazenamento adequado ajuda a manter a segurança, desempenho e confiabilidade de capacitores de alta tensão. As condições ambientais podem afetar gradualmente os materiais internos mesmo quando o capacitor não está em funcionamento.

A exposição ao calor, umidade, contaminação ou danos físicos pode acelerar o envelhecimento, reduzir o desempenho elétrico e aumentar a probabilidade de falha quando o capacitor for eventualmente colocado em operação.

Requisitos de Armazenamento Ambiental

Capacitores de alta tensão devem ser armazenados em um ambiente limpo, seco e com controle de temperatura. Condições de armazenamento estáveis ajudam a proteger materiais dielétricos, sistemas de isolamento, terminais e componentes internos de estresse desnecessário.

Calor excessivo pode acelerar a degradação química e encurtar a vida útil. Alta umidade pode contribuir para corrosão, intrusão de umidade e deterioração do isolamento. Poeira, sujeira, óleo e contaminantes químicos podem se acumular nas superfícies dos capacitores e criar caminhos condutores que afetam o desempenho do isolamento.

Para armazenamento a longo prazo, a temperatura e a umidade devem permanecer dentro dos limites especificados pelo fabricante. Manter um ambiente limpo ajuda a preservar a condição do capacitor e minimiza o trabalho de preparação antes da instalação.

Prevenindo Perigos Físicos e Elétricos

Os capacitores devem ser protegidos de impactos, vibrações e danos mecânicos durante o armazenamento e transporte. Sempre que possível, devem permanecer em suas embalagens originais ou ser colocados em recipientes de proteção adequados.

Deixar cair capacitores, empilhá-los de maneira imprópria ou colocar objetos pesados em cima deles pode causar danos internos ocultos que podem não se tornar aparentes até que o capacitor seja colocado em funcionamento.

Sempre que prático, os capacitores devem ser armazenados em condição totalmente descarregada. Antes do armazenamento, verifique se a voltagem foi reduzida a um nível seguro. Durante inspeções periódicas, a voltagem pode ser verificada novamente para confirmar que não resta carga inesperada.

Se um capacitor precisar ser armazenado com carga retida, ele deve ser claramente rotulado, isolado de acesso não autorizado e mantido em um local seguro. Rótulos de aviso devem identificar a presença de energia armazenada e quaisquer requisitos especiais de manuseio.

Inspeção Antes de Retornar ao Serviço

Antes de instalar um capacitor armazenado, realize uma inspeção minuciosa em busca de sinais de dano, contaminação, corrosão, vazamento, inchaço, carcaças rachadas ou deterioração do isolamento.

Terminais, hardware de montagem e superfícies de isolamento também devem ser examinados para garantir que o capacitor permaneça adequado para operação. Se qualquer condição anormal for encontrada, o capacitor deve ser avaliado antes de ser retornado ao serviço.

O armazenamento adequado, a inspeção regular e o manuseio cuidadoso ajudam a garantir que os capacitores de alta tensão permaneçam seguros e confiáveis ao longo da sua vida útil.

Requisitos de Segurança da OSHA

Os capacitores de alta tensão podem continuar a ser perigosos mesmo após a remoção da energia elétrica. Como a energia armazenada ainda pode estar presente, procedimentos de segurança no local de trabalho são necessários para proteger o pessoal durante atividades de instalação, teste, manutenção e reparo.

A Administração de Segurança e Saúde Ocupacional (OSHA) fornece requisitos de segurança que ajudam a reduzir o risco de choque elétrico, incidentes de arco elétrico, queimaduras e energização acidental.

Procedimentos de Desligamento e Etiquetagem

Os procedimentos de desligamento e etiquetagem (LOTO) estão entre as práticas de segurança mais importantes da OSHA. Antes do início da manutenção, todas as fontes de energia conectadas ao equipamento devem ser identificadas, isoladas e seguradas.

Após desconectar a energia, um dispositivo de desligamento deve ser instalado para evitar reconexão acidental. Uma etiqueta de aviso deve ser anexada para indicar que o trabalho de manutenção está em andamento e que o equipamento não deve ser energizado.

A aplicação de procedimentos de desligamento e etiquetagem antes da descarga ou inspeção do capacitor ajuda a evitar partidas inesperadas e protege o pessoal da exposição a energia perigosa.

Verificação de Descarga e Práticas de Trabalho Seguras

Desconectar a energia elétrica não elimina automaticamente os perigos do capacitor. A energia armazenada pode permanecer dentro do capacitor muito depois da desativação.

Após isolar o sistema, os capacitores devem ser descarregados usando um método aprovado. A voltagem remanescente deve ser medida usando um medidor devidamente classificado para verificar se a energia armazenada foi removida.

Apenas ferramentas e equipamentos classificados para voltagem devem ser usados durante testes e manutenção. Ferramentas isoladas devem ser inspecionadas regularmente e retiradas de serviço se danos forem encontrados.

As áreas de trabalho também devem ser claramente controladas através do uso de sinais de aviso, barreiras, zonas de acesso restrito e outros controles de segurança. Essas medidas ajudam a evitar que pessoal não autorizado entre em áreas onde perigos elétricos podem estar presentes.

Treinamento, Proteção contra Arcos Elétricos e EPI

O trabalho com capacitores de alta tensão deve ser realizado apenas por pessoal devidamente treinado que compreenda os perigos elétricos, procedimentos de descarga, requisitos de desligamento e etiquetagem, procedimentos de resposta a emergências e seleção de EPI.

Os perigos de arco elétrico devem ser avaliados antes do início do trabalho. Dependendo do nível de risco, o equipamento de proteção pode incluir vestuário classificado para arco, luvas isoladas, protetores faciais, capacetes de segurança e outros EPIs elétricos especializados.

Os requisitos da OSHA são mais eficazes quando integrados a uma rotina de trabalho consistente. Uma sequência típica envolve desenergização do equipamento, aplicação de procedimentos de desligamento e etiquetagem, descarga de capacitores, verificação da voltagem, inspeção de EPIs e ferramentas, e então início das atividades de manutenção.

Requisitos de Segurança IEC 60831

IEC 60831 é uma norma internacional que estabelece requisitos de segurança, desempenho e teste para capacitores fixos de potência utilizados em sistemas CA com tensões nominalmente até 1000 V. A norma ajuda a garantir que os capacitores operem de forma segura e confiável ao longo de sua vida útil.

Capacitores de potência usados em sistemas de correção do fator de potência, redes industriais e equipamentos de distribuição estão frequentemente expostos a estresse elétrico, variações de temperatura e longas horas de operação. A IEC 60831 fornece orientações que ajudam a melhorar a segurança, a confiabilidade e o desempenho a longo prazo.

Principais Requisitos de Segurança da IEC 60831

A IEC 60831 aborda várias áreas críticas de segurança e desempenho dos capacitores. Esses requisitos ajudam a reduzir o risco de superaquecimento, ruptura, falha elétrica e condições inseguras de operação.

A norma abrange:

• Sistemas de proteção contra sobrepressão

• Requisitos de descarga do capacitor

• Classificações de temperatura

• Verificação da resistência dielétrica

• Testes de resistência e confiabilidade

Muitos capacitores incluem dispositivos de proteção contra sobrepressão que desconectam o capacitor quando uma pressão interna excessiva se desenvolve. Isso ajuda a reduzir o risco de ruptura, incêndio e danos aos equipamentos causados por falhas internas.

O padrão também inclui requisitos de descarga que ajudam a reduzir a tensão armazenada a níveis mais seguros após um capacitor ser desconectado da fonte de alimentação. Esses requisitos ajudam a minimizar os riscos de choque durante a inspeção e manutenção.

Temperatura, Resistência Dielétrica e Testes de Confiabilidade

A temperatura tem uma grande influência na vida útil e no desempenho do capacitor. A IEC 60831 define categorias de temperatura que estabelecem as condições ambientais sob as quais um capacitor pode operar com segurança.

O padrão também exige testes de resistência dielétrica para verificar se o sistema de isolamento pode suportar alta tensão sem que haja ruptura. Testes bem-sucedidos demonstram que o dielétrico pode manter uma separação segura entre os elementos condutores em condições normais de operação.

Para avaliar a durabilidade a longo prazo, os capacitores são submetidos a testes de resistência e confiabilidade. Esses testes simulam condições de operação envolvendo tensão, exposição à temperatura e períodos de serviço prolongados. Os resultados ajudam a verificar se o capacitor pode manter um desempenho aceitável ao longo de sua vida operacional esperada.

Por que a conformidade com a IEC 60831 é importante

A conformidade com a IEC 60831 oferece confiança de que um capacitor foi projetado e testado de acordo com requisitos reconhecidos internacionalmente. Seguir o padrão ajuda a melhorar a segurança elétrica, a confiabilidade operacional e a proteção dos equipamentos.

Para fabricantes e projetistas de equipamentos, o padrão fornece orientações para o desenvolvimento de produtos e seleção de capacitores. Para instaladores e pessoal de manutenção, estabelece expectativas para operação segura e desempenho a longo prazo.

Ao abordar a segurança de descarga, proteção contra sobrepressão, integridade do isolamento, limites de temperatura e durabilidade, a IEC 60831 desempenha um papel importante em apoiar o uso seguro de capacitores de potência em sistemas de energia CA modernos.

Conclusão

A segurança de capacitores de alta tensão depende de descarregamento cuidadoso, verificação de tensão, ferramentas adequadas, EPI correto e procedimentos de manuseio rigorosos. Os testes nunca devem começar até que a energia armazenada seja confirmada como segura. Compreender as causas de falhas, verificar resistores de descarga, selecionar capacitores de segurança e os padrões exigidos ajuda a reduzir riscos de choque, incêndio, explosão e danos aos equipamentos.

Perguntas Frequentes [FAQ]

1. Por que é necessário medir a tensão do capacitor após descarregá-lo?

Mesmo após o uso de um resistor de descarga ou ferramenta de descarga, um capacitor ainda pode reter alguma tensão devido a falha de componentes, conexões ruins ou absorção dielétrica. Medir a tensão com um medidor devidamente avaliado confirma que a energia armazenada foi reduzida a um nível seguro antes do manuseio, ajudando a prevenir choque elétrico e danos aos equipamentos.

2. O que deve ser considerado ao escolher um resistor de descarga para um capacitor?

Um resistor de descarga deve descarregar o capacitor dentro de um tempo razoável, minimizando a perda de energia durante a operação normal. Se a resistência for muito baixa, desperdiça energia e gera calor. Se for muito alta, o capacitor pode permanecer carregado por muito tempo e criar um risco de segurança após desligamento.

3. Por que capacitores de alta tensão podem falhar ou explodir?

Capacitores de alta tensão podem falhar devido a sobrecarga de tensão, calor excessivo, polaridade invertida, envelhecimento, defeitos de fabricação ou seleção inadequada de componentes. Essas condições podem danificar o material dielétrico, criar pressão interna e, eventualmente, fazer com que o capacitor ventile, rompa ou exploda se o estresse se tornar severo.

4. Por que os capacitores padrão não podem substituir os capacitores de segurança X e Y?

Os capacitores de segurança X e Y são projetados e testados especialmente para suportar picos de tensão da rede elétrica e condições de falha. Capacitores padrão não fornecem o mesmo nível de isolamento, desempenho de segurança ou comportamento de falha previsível, tornando-os inadequados e potencialmente perigosos para aplicações de filtragem de linha CA.

5. Como os padrões de segurança ajudam a reduzir riscos ao trabalhar com capacitores de alta tensão?

Padrões de segurança, como requisitos da OSHA e diretrizes da IEC 60831, estabelecem procedimentos para design de capacitores, testes, descarga, manutenção, uso de EPI e verificação de tensão. Seguir esses padrões ajuda a melhorar a confiabilidade dos equipamentos e reduz o risco de choque elétrico, incidentes de arco elétrico e acidentes relacionados a capacitores.
