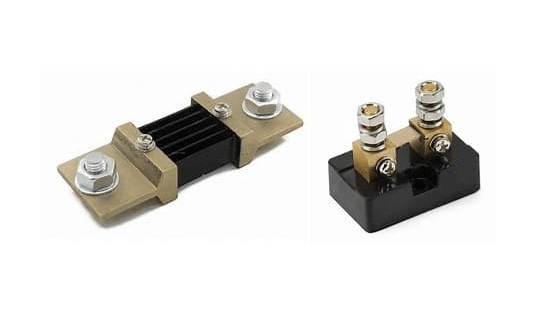

Como Selecionar um Resistor Shunt para Sensoriamento de Corrente Preciso

O sensoriamento de corrente depende fortemente da seleção adequada do resistor shunt, pois o valor da resistência afeta diretamente a precisão da medição, a perda de potência, o comportamento térmico e a qualidade do sinal. Este artigo explica como os resistores shunt são selecionados, como erros e efeitos não ideais influenciam as medições, e como fatores como deslocamento do amplificador, resolução do ADC, ruído, layout, aumento de temperatura e especificações do resistor moldam o desempenho do sensoriamento de corrente no mundo real.

Catálogo

Selecionando um Valor de Resistência Shunt

Escolher o valor do resistor shunt define o tom de como a corrente na cadeia de medição se comporta no produto real, não apenas em uma planilha. Uma escolha toca três coisas ao mesmo tempo:

• a tensão de detecção de escala total com que você pode trabalhar

• o calor que o resistor irá gerar

• a queda de tensão extra que a carga sentirá.

Na prática, muitas vezes depende de quão confortável você deseja que a margem do sinal seja em comparação a quanta perda e espaço livre você está disposto a aceitar.

Muitas equipes sentem a pressão em relação a um R o menor possível para eficiência; esse instinto é compreensível. O problema é que uma baixa tensão shunt tende a transformar pequenas e maçantes não idealidades em longas sessões de depuração.

Comece escolhendo uma tensão shunt na corrente máxima que seu amplificador e ADC podem capturar com espaço livre em relação à tolerância, temperatura e ruído. Uma janela de escala total amplamente utilizada é cerca de:

• 50–100 mV

enquanto designs de alta potência ou com pouco espaço livre frequentemente se aproximam mais de:

• 10–30 mV

para reduzir a dissipação e proteger a tensão da carga.

O que geralmente decide se um alvo parece "confortável" mais tarde não é o número em si, mas quão longe ele está acima dos erros que você realmente verá na bancada.

Uma tensão shunt que parece boa em um cálculo nominal pode parecer desconfortavelmente pequena após os efeitos de pior caso aparecerem:

• deslocamento

• deriva

• gradientes térmicos

• quantização

• interferência

Se você já assistiu a uma leitura de corrente zero vagar durante um teste térmico, o arco emocional é familiar:

• confiança à temperatura ambiente

• então dúvida crescente

• então uma tentativa tardia de corrigir isso em firmware.

O deslocamento e a deriva de entrada podem consumir uma fração surpreendente de um pequeno sinal shunt. Quando o design se inclina muito para um V_SHUNT muito baixo, as equipes frequentemente percebem que o valor sem carga se recusa a permanecer perto de zero ao longo da temperatura, e são levadas a:

• mais etapas de calibração

• mais lógica de compensação

• ou ambos.

Transições de cobre para liga podem gerar tensões termoelétricas de nível microvolt na presença de gradientes de temperatura. É fácil descartar isso como algo pequeno demais para importar até que o shunt fique próximo de:

• um indutor quente

• um dispersor de calor de MOSFET

• um limite de fluxo de ar onde gradientes acontecem rotineiramente.

Se o ADC (incluindo seu ruído) produz apenas um pequeno número de contagens efetivas em toda a faixa de operação, a saída tende a parecer instável, e os laços de controle podem começar a se comportar de forma sensível em carga leve. Um design que se comporta educadamente em corrente nominal pode ainda mostrar oscilações induzidas por quantização quando o sinal diminui.

Tensões de shunt pequenas são mais fáceis de contaminar através de:

• acoplamento de nó de comutação

• rebote de terra

• captação magnética

• parasitas relacionados ao layout.

Quando estágios de potência de comutação estão próximos, o trabalho de layout e filtragem tende a crescer rapidamente à medida que V_SHUNT é reduzido.

Uma abordagem prática é definir V_SHUNT em escala total para que permaneça confortavelmente acima do offset e ruído considerados na pior das hipóteses na largura de banda de medição que realmente importa. Quando o sinal é muito pequeno, as equipes muitas vezes gastam dias buscando:

• ajustes de layout

• experimentos de filtragem

que nunca parecem totalmente satisfatórios.

Uma vez que um alvo de tensão de shunt em escala total é definido, calcule a resistência da primeira passagem diretamente:

Exemplo (50 mV em 5 A):

R = 0.05 / 5 = 0.01 Ω

Trate isso como um ponto de ancoragem inicial. Após este ponto, o valor geralmente é ajustado por:

• comportamento térmico

• limites de folga

• disponibilidade de encapsulamento

• o que o protótipo ensina.

Depois de escolher R, calcule a dissipação de shunt na corrente máxima:

Exemplo:

P_SHUNT = 5² × 0.01
P_SHUNT = 25 × 0.01
P_SHUNT = 0.25 W

Ajuda pensar em P_SHUNT como uma entrada para o design térmico em vez de uma simples marcação no ficha técnica. Mesmo quando a classificação de potência do resistor parece generosa, montagens reais podem operar mais quentes devido a:

• área de cobre limitada

• calor de componentes adjacentes

• restrições de embalagem

• fluxo de ar fraco.

Durante a ativação, é bastante comum observar leituras flutuarem após alguns minutos à medida que o shunt e o cobre ao redor se aquecem, mudando a resistência e puxando a corrente medida junto com isso, uma experiência que pode ser mais irritante do que parece quando você está tentando resolver um problema de estabilidade de laço de controle.

Para precisão de detecção de corrente, a tolerância e o coeficiente de temperatura da resistência (TCR) do shunt frequentemente aparecem diretamente no orçamento de erro, lado a lado com:

• limitações do amplificador

• limitações do ADC.

Um shunt de 1% começa com cerca de um erro de ganho de 1% antes de:

• offset do amplificador

• erro de ganho do ADC

• deriva de referência

entrar em cena. Se uma precisão mais apertada é o objetivo, os caminhos típicos incluem:

• usar um shunt com tolerância mais apertada

• calibrar na produção

• combinar ambos.

O auto-aquecimento eleva o shunt acima do ambiente, e a resistência muda com esse aumento de temperatura. Em operação contínua de alta corrente, essa deriva pode dominar o que você vê no campo. Quando o aumento de temperatura é incerto, muitas vezes é menos estressante assumir um aumento maior do que o modelo ideal prevê e depois verificar com medições de hardware iniciais (incluindo imersão em estado estacionário).

Aumentar V_SHUNT geralmente melhora a margem de medição em:

• relaxar a pressão de offset/ruído na parte frontal

• aumentar a relação sinal-ruído

enquanto:

• reduz a eficiência

• rouba tensão de carga.

Reduzir V_SHUNT faz o oposto e tende a impor mais carga sobre:

• a parte frontal analógica

• disciplina de layout

• filtragem digital.

Fator	VSHUNT Maior	VSHUNT Menor
Margem de Sinal	Melhor	Menor
Eficiência	Menor	Maior
Queda de Tensão	Maior	Menor
Requisitos do ADC	Menos Exigente	Mais Exigente
Sensibilidade ao Ruído	Menor	Maior
Dissipação de Potência	Maior	Menor

Um padrão que aparece em designs que parecem calmos para depuração é evitar o V_SHUNT mínimo absoluto, a menos que a eficiência domine os objetivos do sistema. Gastar um pouco de folga para margem de medição muitas vezes se recompensa com:

• menos disparos falsos de proteção

• comportamento de controle mais estável

• menos tempo se perguntando se uma leitura estranha é física ou um artefato de layout.

À medida que R cai na faixa de miliohm, a resistência em série indesejada em:

• trilhas

• vias

• conectores

• juntas de solda

começa a competir com o próprio shunt. Nesse ponto, um extra de 1–5 mΩ devido a roteamento e interconexão pode representar uma grande fração do valor pretendido, e a corrente medida pode variar com:

• variação de montagem

• envelhecimento de conectores

• retrabalho.

Para shunts de baixo valor, conexões de quatro terminais com roteamento cuidadoso evitam que quedas de cobre de corrente de carga sejam lidas incorretamente como tensão de shunt. Sem detecção de Kelvin, o erro tende a ser dependente da corrente e frustrantemente inconsistente entre as montagens.

Se o objetivo inclui captura transiente rápida, uma filtragem pesada pode ocultar os eventos que você está tentando medir; se a filtragem for muito leve, o ripple de comutação pode dominar a leitura. A escolha da resistência interage com a filtragem porque define a amplitude do sinal em relação a:

• ripple

• pickup

• ruído do ADC.

Um verificador de sensibilidade estruturado pode fornecer muito do que as pessoas esperam que a simulação ofereça, com menos suposições ocultas e mais números acionáveis.

Para cada candidato R, calcule:

• V_SHUNT em I_MAX

• P_SHUNT em I_MAX

• aumento estimado da temperatura (pacote + área de cobre + suposições de fluxo de ar)

• termos de erro esperados (offset, drift, quantização do ADC e ruído).

Uma abordagem pragmática é selecionar a menor resistência que ainda proporciona uma leitura estável em diferentes temperaturas e condições de ruído operacional, incluindo comportamento de carga leve. Isso tende a colocá-lo em um lugar que equilibra eficiência com confiança na medição e reduz as chances de uma surpresa tardia em que a precisão parece boa a frio na bancada, mas degrada após a aquecimento ou uma vez que a unidade está selada em seu invólucro.

Perda de Potência e Design Térmico

Estimar Perdas Elétricas em Cenários Operacionais Reais

Um resistor shunt acaba convertendo energia elétrica em calor de uma maneira muito previsível, e essa previsibilidade é reconfortante, até que os modos operacionais reais comecem a se sobrepor. Comece com a relação básica: P = I²R.

Exemplo de base: 5 A através de 0,01 Ω → P = 25 × 0,01 = 0,25 W.

Esses 0,25 W são uma referência inicial para discussão, não um ponto de parada, porque o aumento da temperatura e o movimento da resistência a longo prazo são geralmente o que desencadeia as surpresas desagradáveis mais tarde na validação.

Use a corrente contínua mais alta que o produto pode realisticamente suportar, então amplie para as realidades do dia a dia que os engenheiros às vezes gostariam que fossem menores: tolerância, offsets de calibração, erro de malha de controle e variação de suprimento.

Avalie também modos operacionais de alta corrente de longa duração, porque cargas de corrente repetidas que duram vários segundos podem contribuir para o aquecimento de uma forma que se assemelha à operação contínua, em vez de um breve evento transiente.

Em muitas montagens, a combinação severa não é um único item de linha em uma ficha técnica; é alta carga mais ar do invólucro quente mais fluxo de ar reduzido mais fontes de calor vizinhas.

Para correntes pulsadas, picotadas, bidirecionais ou regenerativas, calcule o aquecimento a partir da corrente RMS: P = I_RMS²R.

A corrente de pico pode parecer muito alta em gráficos de medição, mas o aquecimento a longo prazo é determinado principalmente pela corrente RMS (I_RMS) ao longo do tempo.

Um padrão de falha repetível aparece quando a validação se concentra nos limites de pico, enquanto um alto ciclo de trabalho produz silenciosamente um aquecimento quase contínuo.

Use o pior valor de resistência ao estimar o limite superior de potência. Comece com a tolerância, depois inclua a mudança de resistência induzida pelo TCR do shunt à medida que sua temperatura corporal aumenta.

Mesmo quando a potência está abaixo da classificação do nome, o auto-aquecimento ainda pode distorcer a medição através de: (a) drift de resistência, e (b) gradientes térmicos que vazam para o roteamento de sentido e terminações.

Uma suposição conservadora que muitas vezes economiza tempo é que o corpo do shunt funciona a uma temperatura mais alta do que um sensor de placa próximo reporta, especialmente quando o shunt está perto de outros componentes quentes.

Traduzir Watts em Aumento de Temperatura e Estresse Material

Um número de potência por si só é apenas uma parte da história; a mesma dissipação pode ser maçante em uma grande área de cobre e problemática em um layout denso dentro de uma caixa selada.

A questão prática torna-se: que temperatura o elemento shunt e as terminações alcançam em ambiente elevado, fluxo de ar fraco e fontes de calor próximas, e quão repetível é esse resultado entre unidades?

As fichas técnicas costumam declarar uma potência nominal a uma temperatura ambiente de referência (geralmente 70°C) e, em seguida, reduzir a potência permitida acima desse ponto.

Verifique onde a “ambiente” real do invólucro se encontra durante a operação, porque o ar do invólucro geralmente sobe bem acima da temperatura ambientes e pode variar drasticamente com o posicionamento.

Os contribuintes de calor próximos a serem considerados incluem: baterias; indutores; power MOSFETs; retificadores; reguladores quentes.

Para shunts de montagem em superfície, o cobre da PCB geralmente leva a maior parte do calor. O aumento da temperatura pode variar substancialmente com área de cobre, espessura de cobre, acoplamento de planos e densidade de vias térmicas.

Mudanças de roteamento tardias que reduzem o cobre por conveniência têm o hábito de produzir pontos quentes e drift que ninguém estava esperando gastar tempo no cronograma.

Um fluxo de trabalho que tende a parecer mais calmo na implementação é reservar cobre generoso no início e relaxar apenas depois que as medidas mostram que o comportamento térmico se mantém bem comportado.

Operar abaixo de um nível de potência nominal evita danos imediatos, mas não garante uma deteção estável. Muitos produtos degradam suavemente primeiro: a resistência aumenta lentamente, a calibração muda e os limiares de proteção oscilam.

De uma perspectiva de confiabilidade, a seleção do shunt muitas vezes ocorre de forma mais suave quando enquadrada em torno da retenção de precisão e do comportamento de deriva, com a potência tratada como uma entrada em vez de toda a decisão. Esse enquadramento reduz a frustração de um projeto que passa em um rápido teste funcional e, posteriormente, tem dificuldades em testes de imersão, verificação de repetibilidade ou envelhecimento em campo.

Defina a Margem com um Alvo Claro de Temperatura e Deriva

Uma regra comum é uma margem de potência contínua de 2×, mas uma abordagem mais defensável relaciona a margem ao aumento de temperatura permitido e à deriva permitida.

Se a precisão de medição durante a vida útil é um objetivo de projeto, escolha o shunt para que o aumento de temperatura em estado estacionário permaneça modesto sob carga máxima sustentada, em vez de pairar perto da parte íngreme da curva de desclassificação.

Essa escolha também reduz a tensão nas juntas de solda devido ao aquecimento cíclico, que é uma daquelas questões que podem parecer normais até que se tornem subitamente um buraco negro de depuração em estágios avançados.

Para Sobrecargas e Eventos Curtos, Use Pensamento de Energia e Ciclagem Térmica

Pulsos curtos podem exceder uma classificação contínua sem falha imediata, mas ainda deixam para trás uma mudança de resistência permanente.

Para partida de motor, corrente de inrush ou correntes de falha de bateria, avalie a tensão do pulso usando energia: E = ∫ I²R dt.

Quando as folhas de dados fornecem gráficos de pulso/sobrecarga, use-os com a largura de pulso e o ciclo de trabalho reais. Quando gráficos estão ausentes ou vagos, trate pulsos repetitivos como um cenário de ciclagem térmica em vez de uma acrobacia de evento único.

Um shunt pode tolerar um único pulso de falha e ainda assim envelhecer sob estresse repetido. A repetição tende a se manifestar como deriva lenta de offset, leituras intermitentes devido à fadiga da solda ou descoloração sutil do pad.

Testes de ciclagem acelerada realizados cedo podem eliminar muita incerteza mais tarde, e eles costumam trazer um retorno emocional também, com menos mistérios de falhas que só ocorrem às vezes durante a validação do sistema.

Valide com Testes Térmicos de Alta Tensão e Verificações de Saúde Diretas

Cálculos reduzem os candidatos, então a validação em bancada expõe o que o invólucro, o fluxo de ar e o layout estão realmente fazendo. Execute na carga máxima realista até que as temperaturas se estabilizem, repita em extremos de temperatura e, em seguida, compare a resistência pré e pós-teste e a estabilidade de medição após resfriamento.

Acompanhe esses indicadores de saúde durante e após os testes:

• Deriva de offset tendendo para cima em corrente fixa ao longo do tempo.

• Juntas de solda funcionando visivelmente mais quentes do que o corpo do resistor ou as terminais.

• Escurecimento da placa ou resíduo de fluxo escurecendo perto dos pads.

• Leituras intermitentes durante batidas, vibração ou ciclagem térmica.

Comportamentos de Falha que Este Fluxo de Trabalho Visa Evitar

O risco aumenta à medida que o shunt se aproxima de seu teto térmico, e a assinatura de falha geralmente se enquadra em alguns grupos reconhecíveis:

• Deriva de resistência que se converte diretamente em erro de medição.

• Fadiga da solda e dano ao pad devido à ciclagem térmica que produz leituras intermitentes ou ruidosas.

• Superaquecimento que leva a eventos de abertura/curto, desativando funções de proteção ou acionando danos secundários em outros lugares.

Uma revisão sólida da dissipação termina com uma margem demonstrada no aumento de temperatura e no comportamento de deriva, em vez de parar em um cálculo de potência.

Seleção de Material e Estratégia de Construção de Shunt

A precisão do shunt geralmente remete a dois temas amplos: como a resistência se comporta à medida que a peça aquece e quão bem o arranjo de medição mantém parasitas afastados da leitura. Na prática, ajuda tratar o shunt como mais do que um símbolo de resistor em um esquema; ele se comporta como uma pequena estrutura térmica com interfaces mecânicas e geometria de cobre que podem direcionar silenciosamente os números.

Fontes de erro dominantes: aumento de temperatura; resistência de conexão / contato; indutância gerada pelo layout.

Quando uma equipe de projeto se sente surpresa por uma leitura de corrente em deriva, raramente é porque a lei de Ohm parou de funcionar. Muitas vezes é porque a implementação térmica e física adicionou comportamentos que foram fáceis de desconsiderar durante a revisão do esquema, e depois difíceis de ignorar na bancada.

Escolha de Material

Um alvo de seleção prática é um baixo coeficiente de temperatura de resistência (TCR). Ligas como manganina e constantan são comumente usadas porque suas resistências mudam apenas ligeiramente à medida que a temperatura aumenta. Esse comportamento se encaixa na realidade de que um shunt é destinado a dissipar potência, às vezes continuamente, e mesmo watts modestos podem elevar a temperatura o suficiente para alterar a leitura.

Também ajuda a planejar o “auto-aquecimento” como um modo de operação normal e não como uma exceção. Se o TCR da liga for mais alto, a resistência muda durante uma carga constante, e a corrente medida pode parecer oscilar mesmo enquanto a verdadeira corrente está estável. Esse tipo de deriva lenta pode ser especialmente irritante durante a validação porque parece um problema de instrumentação até que a história térmica se torne óbvia.

Diagnósticos incorretos comuns para a deriva lenta de corrente após um passo de carga: ruído do ADC; desvio do amplificador; erro de calibração.

Em uma configuração típica de bancada, é comum observar a corrente exibida subindo lentamente por dezenas de segundos após uma mudança abrupta, e então se estabilizar uma vez que o shunt e seu cobre finalmente atingem o equilíbrio térmico. Ver esse comportamento pela primeira vez pode parecer um problema fantasma, mas muitas vezes desaparece uma vez que o aumento de temperatura e o fluxo de calor são tratados como restrições de design de primeira classe.

O aquecimento não diz respeito apenas ao aumento médio de temperatura; gradientes ao longo do corpo do shunt e suas terminais podem distorcer a repetibilidade. Em placas compactas, uma extremidade do shunt pode dissipar calor em uma grande área de cobre ou captar fluxo de ar, enquanto a outra extremidade permanece comparativamente quente. Essa distribuição de temperatura desigual pode resultar em mudanças sutis na resistência e nos EMFs locais e comportamentos de contato que a fiação de sentido está tentando ignorar.

Para fazer os resultados parecerem menos sensíveis entre as montagens, geralmente vale a pena dispersar o calor de uma maneira previsível:

• Forneça seção transversal de cobre suficiente para transporte de corrente e para dispersão de calor.

• Evite detalhes de montagem (suportes, grampos, nervuras do invólucro) que resfriem um lado mais do que o outro.

• Mantenha o ambiente térmico em torno de ambas as extremidades do shunt o mais simétrico possível, de acordo com o design mecânico.

Mesmo uma liga com TCR muito baixo tem limites. Se o ponto de operação provoca grandes desvios de temperatura, porque o shunt é pequeno demais, o fluxo de ar é inconsistente ou a dissipação de calor é fraca, algum desvio e longa estabilização após mudanças de carga são simplesmente o que a física produz. Projetar o shunt para correr “menos quente do que poderia” muitas vezes resulta em números mais calmos e menos sessões de depuração que causam dor de cabeça.

Construção

Escolher uma boa liga raramente conclui o trabalho. Detalhes de construção e interconexão geralmente dominam porque o sinal do shunt está comumente na faixa de milivolts, onde pequenos parasitas começam a competir com a quantidade sendo medida.

Nesse regime de milivolts, não é preciso muito para que a resistência em série extra importe: fillets de solda, vias, contatos de conectores e restrições de cobre podem todos adicionar quedas que parecem uma real tensão de shunt, a menos que o sensoriamento seja organizado cuidadosamente. Esta é uma daquelas áreas onde os engenheiros podem se sentir confiantes ao olhar para um esquema e depois se sentirem menos satisfeitos após a montagem, porque o esquema omite o caminho de corrente física que o PCB e os conectores criam.

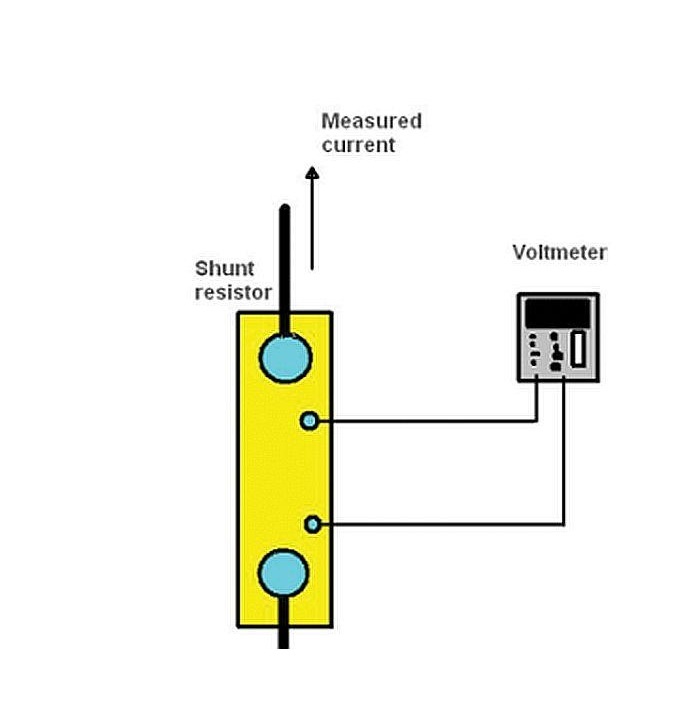

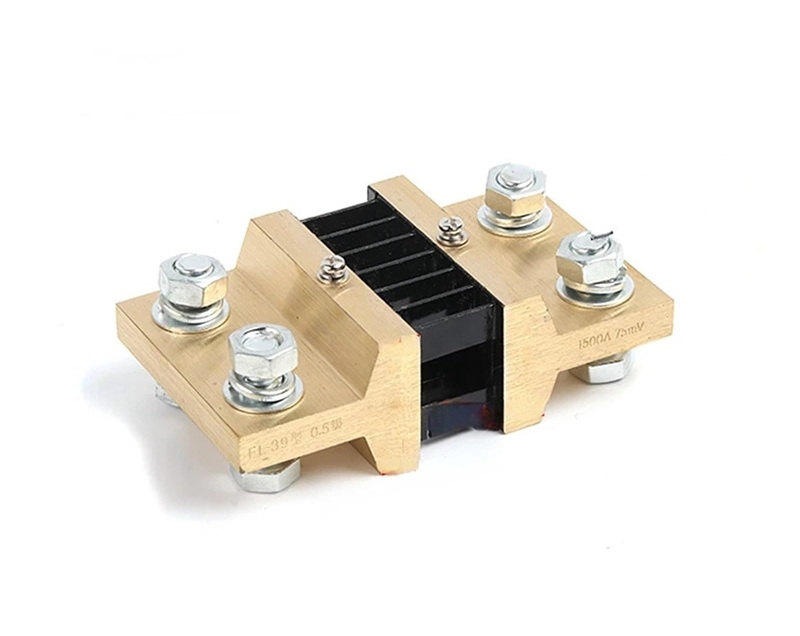

Um shunt de quatro terminais (Kelvin), ou pelo menos uma pegada que separa as conexões de corrente e de sentido, geralmente produz resultados mais confiáveis do que uma captação de dois terminais. A intenção é simples: medir a tensão sobre o elemento resistivo em si, e não sobre as articulações e o cobre usados para transportar a corrente de carga.

Com alta corrente, até frações de miliohm em resistência em série podem criar milivolts de queda extra. Quando essa queda extra está no caminho de sentido, pode se situar na mesma faixa que o sinal de shunt pretendido e distorcer a corrente inferida. Muitos designs que parecem corretos no papel acabam lendo alta ou derivando porque a implementação física acidentalmente incluiu resistência oculta dentro da região medida.

O sensoriamento Kelvin entrega o que promete apenas quando as trilhas de sentido se conectam aos limites elétricos pretendidos. Os pads de sentido funcionam melhor quando capturam a tensão diretamente nas bordas do elemento resistivo, e não em algum lugar ao longo do cobre de alta corrente que também transporta corrente de carga e sua queda de IR associada.

Hábitos de layout que tendem a reduzir surpresas desagradáveis:

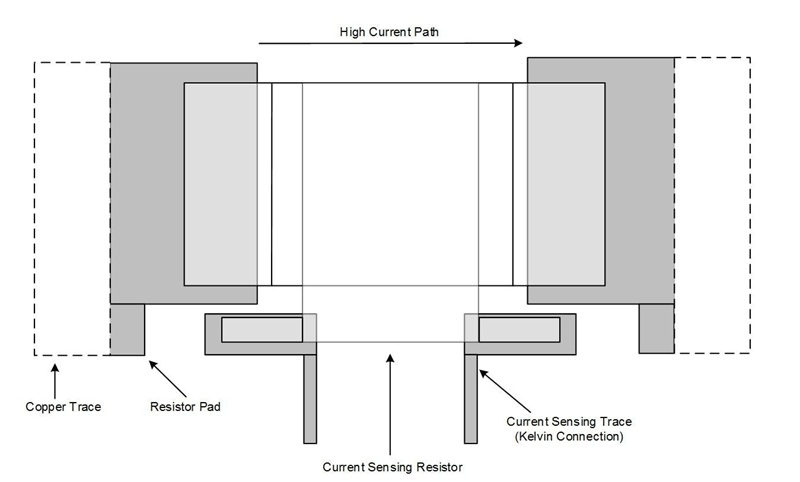

• Coloque os pontos de sensoriamento Kelvin próximos às bordas do elemento resistivo.

• Roteie as trilhas de sentido como um par diferencial apertado.

• Mantenha o par de sentido longe de nós de comutação e laços de potência ruidosos.

• Retorne o par de sentido diretamente para as entradas do amplificador sem compartilhar segmentos de alta corrente.

Tratar o par de sentido como um sinal de instrumentação, em vez de apenas mais uma rede, muitas vezes leva a leituras mais estáveis através da variação de fabricação, retrabalho e envelhecimento de conectores. Essa estabilidade é difícil de supervalorizar durante a depuração em estágios avançados, quando a pressão do tempo torna cada milivolt ambígua uma questão pessoal.

Cargas Dinâmicas: Indutância como o Termo de Tensão Extra Silencioso

Com corrente dinâmica, a indutância frequentemente torna-se a fonte dominante de erro de medição. A tensão medida no shunt não é puramente I × R_shunt. Quando a corrente muda rapidamente, um termo indutivo, V_inductive = L(di/dt), junta-se ou subtrai-se da queda resistiva. Em eletrónica de potência de comutação rápida, a contribuição indutiva pode exceder a contribuição resistiva durante as bordas de comutação, o que pode fazer com que leituras instantâneas pareçam erradas, mesmo quando o circuito de medição está a funcionar exatamente como foi construído.

Uma implicação que apanha as equipas de surpresa: um arranjo de shunt pode parecer preciso em DC e depois parecer impreciso em um ambiente PWM. Em muitos casos, o circuito está simplesmente a relatar a física do caminho da corrente, incluindo sua indutância parasita, em vez de cometer um erro de cálculo.

Shunts de baixa indutância reduzem a área do laço através de caminhos de corrente largos e planos e geometria simétrica. Essa construção reduz a indutância parasita e diminui a magnitude dos artefatos di/dt. Em construções práticas, algumas escolhas geométricas movem consistentemente a agulha em direção à repetibilidade:

• Entrada e saída de corrente simétricas em torno do elemento resistivo.

• Caminhos de corrente curtos e diretos com área de laço mínima.

• Secções transversais de condutores largas que evitam estrangulamentos estreitos perto do shunt.

Quando as bordas PWM são rápidas, essas escolhas físicas muitas vezes fazem mais pela estabilidade da medição do que pequenos ajustes no valor da resistência nominal, e isso pode parecer contra-intuitivo até que a primeira vez que uma mudança de layout conserte o que parecia um problema do front-end analógico.

Quando (di/dt) é alto, colocar o amplificador de sentido perto dos pontos Kelvin reduz a captação e evita aumentar a área do laço de sentido. Roteamento diferencial apertado ajuda pela mesma razão. A filtragem torna-se então uma escolha deliberada em vez de uma consideração secundária, porque as bordas de comutação podem aliasar na largura de banda de medição e criar leituras que parecem ruidosas, saltitantes ou enganosas.

Opções de objetivos de medição (escolha cedo, porque isso direciona decisões de layout e analógicas em direções diferentes): corrente média para monitoramento de potência, limitar a largura de banda para que as bordas sejam atenuadas e o display se estabilize; corrente de pico/transitória para proteção, manter a largura de banda mais alta enquanto enfatiza a baixa indutância e cuidado no layout para reduzir disparos falsos.

Em termos de engenharia do dia a dia, o design parece mais fluido quando a equipa concorda cedo se deseja informações de corrente eletricamente rápidas ou informações de corrente energeticamente precisas. Esses dois objetivos podem ser válidos, mas raramente prosperam sob a mesma geometria de shunt, largura de banda do amplificador e estratégia de filtro.

Fatores Mecânicos e de Segurança

A execução mecânica determina se o desempenho teórico se mantém uma vez que o produto enfrenta calor, vibração, manuseio e tempo. A precisão elétrica pode ser otimizada em esquemas e planilhas, mas a estabilidade do mundo real e o comportamento seguro tendem a ser decididos por realidades mecânicas e térmicas que às vezes são fáceis de subestimar até que um protótipo comece a "agir diferente" na bancada.

Manipulação Térmica e Erro de Medição Provocado pelo Calor

Shunts de alta corrente transformam pequenas quedas de tensão em calor, e esse calor precisa de um caminho repetível para se espalhar e sair do sistema. Um caminho térmico inconsistente pode causar variação e deriva na medição. Esses efeitos muitas vezes tornam-se mais notáveis durante mudanças de carga, mudanças de temperatura da caixa e períodos de aquecimento do sistema.

Um shunt pode parecer eletricamente sólido de forma isolada e ainda assim derivar uma vez que esteja embutido em uma estrutura de cobre subdimensionada ou awkward. Na prática, o cobre circundante torna-se parte do ambiente térmico do shunt e parte da rede de distribuição de corrente.

Contribuentes comuns para aquecimento inesperado são geralmente mundanos, razão pela qual escapam às revisões: uma única seção estreitada, um gargalo de via ou uma transição de camada que concentra a densidade de corrente.

Táticas de layout recomendadas:

• Lançamentos de cobre largos e grossos em segmentos de alta corrente

• Caminhos de corrente curtos e diretos com mínimas reduções

• Múltiplas vias para transições de camada para distribuir tanto a corrente quanto o calor

• Pontos de captação de sentido colocados para evitar resistência parasita em cobre de alta corrente

Quando as placas retornam do laboratório com deriva misteriosa, muitas vezes isso está ligado a uma constrição negligenciada que se torna o verdadeiro aquecedor, empurrando a temperatura do shunt apenas o suficiente para enviesar as leituras durante a carga real.

Se o fluxo de ar for incidental em vez de definido, a temperatura do shunt pode mudar com a orientação da caixa, variação do ventilador ou quão apertados os cabos são roteados perto da placa. Esse tipo de variabilidade pode ser frustrante porque cria um comportamento de calibração que parece instável de uma configuração para outra, mesmo quando nada óbvio mudou eletricamente.

Um pequeno dissipador de calor, um canal de fluxo de ar controlado ou uma estratégia de contato térmico deliberada podem tornar o perfil de temperatura repetível. A repetibilidade tende a ser mais valiosa do que perseguir a temperatura mais baixa possível, pois a calibração e o comportamento de controle beneficiam-se da consistência.

Situações em que a temperatura máxima importa mais do que a média:

• Drivers de motor com dinâmicas de carga PWM

• Pulsações de solenóides ou atuadores

• Eventos de corrente de inrush e transientes de corrente rápida

• Cargas industriais com ciclo de trabalho

Projetar apenas com base em números térmicos em regime estacionário pode produzir deriva intermitente durante transições de ciclo de trabalho, que é frequentemente quando os laços de controle são mais sensíveis e quando a detecção "quase correta" se torna operacionalmente desconfortável.

Gradientes de temperatura em metais diferentes podem criar desvios em nível de microvolt, e esses desvios deixam de ser acadêmicos quando o sinal de interesse é de apenas dezenas de milivolts. A simetria do layout não é estética aqui; é um método de medição que reduz o desequilíbrio térmico de EMF.

Hábitos de simetria práticos:

• Roteie os traços de sentido como um par correspondido com comprimento e geometria semelhantes

• Mantenha a massa de cobre e a exposição térmica semelhantes em ambos os caminhos de sentido

• Evite colocar um fio de sentido perto de fontes locais de calor enquanto o outro permanece em uma região mais fria

Fontes de calor que comumente distorcem um lado de um par de sentido:

• MOSFETs

• Indutores

• Retificadores e diodos

• Reguladores de alta dissipação

Um padrão que aparece repetidamente durante a depuração é aquele desvio que ninguém consegue explicar frequentemente correlaciona-se com rampas de temperatura da placa e desaparece uma vez que o roteamento do sentido e a exposição térmica são tornados mais balanceados.

Tolerância, Estabilidade e Estresse de Tensão

A tolerância inicial influencia o ponto de partida, mas a precisão a longo prazo é frequentemente moldada pela forma como a resistência muda com a temperatura, a densidade de potência e as restrições mecânicas que mudam sutilmente o perfil térmico ao longo de meses ou anos. O shunt raramente deriva sozinho; a estrutura circundante e os detalhes do processo frequentemente orientam o resultado.

Um shunt de tolerância apertada pode reduzir a variação de ganho inicial, mas o ganho do sistema ainda reflete toda a cadeia de sinais. É comum ver variação de produção guiada menos pelo valor nominal do shunt e mais por pequenas diferenças de montagem consistentes que se somam.

Contribuintes em nível de sistema para erro de ganho:

• Desvio de entrada do amplificador e correntes de polarização

• Deriva de referência do ADC e comportamento da temperatura

• Resistência adicionada pelo roteamento do caminho de sentido e conexões

• Resistência de contato em conectores ou interfaces de barramento

• Variação na espessura do cobre e diferenças de revestimento

• Volume de solda e geometria do fillet ao redor das terminações

O design do footprint e o posicionamento da coleta de sentido podem ser ajustados para reduzir a sensibilidade a fillets de solda e geometria de contato. Essa abordagem frequentemente produz um comportamento de lote para lote mais previsível do que simplesmente especificar uma tolerância nominal de shunt mais apertada e esperar que o restante da pilha se comporte idealmente.

Um baixo TCR limita o movimento da resistência com a temperatura, e um coeficiente de potência baixo reduz o movimento da resistência com a densidade de potência aplicada. A parte desconfortável é que o auto-aquecimento é moldado pela carga, não é constante, portanto a deriva pode se tornar dependente da carga, efetivamente uma não linearidade silenciosa que os algoritmos de controle podem não antecipar.

Condições que frequentemente revelam deriva dependente da carga:

• Operação com ampla faixa dinâmica

• Cargas pulsantes repetitivas

• Controle em laço fechado que assume feedback linear de corrente

Uma estratégia durável é tratar o shunt como termicamente ativo e reduzir a elevação da temperatura por ampère usando dissipação de cobre, fluxo de ar previsível e posicionamento disciplinado de componentes, em vez de depender apenas de uma melhoria da ficha técnica que pode não se traduzir uma vez que o contexto térmico em nível de placa domina.

Mesmo que a queda do shunt seja pequena, o elemento e seus terminais podem estar em um alto potencial de modo comum. Isso significa que os limites de tensão de trabalho, o comportamento do sistema de isolamento e a creepage/clearance em nível de placa devem ser avaliados em nível de sistema, não inferidos a partir da medição de milivolts.

Verificações de design a serem executadas explicitamente:

• Tensão de trabalho máxima através do elemento e sistema de isolamento do pacote

• Creepage e clearance conforme o padrão aplicável e grau de poluição

• Limpeza da placa e resíduos que podem reduzir a creepage efetiva

• Posicionamento físico em relação a fontes de contaminação e caminhos de detritos condutores

Fatores de contaminação que tendem a surpreender as equipes mais tarde:

• Acúmulo de poeira em caminhos de fluxo de ar

• Condensação durante armazenamento ou transporte

• Resíduos de fluxo e cobertura de limpeza desigual

Quando falhas de vazamento aparecem de forma aleatória em campo, a causa raiz é frequentemente uma combinação previsível de posicionamento, resíduos e ambiente que só se torna óbvia após correlacionar devoluções com detalhes do processo de fabricação.

Durabilidade sob Estresse Mecânico Real

Shunts são frequentemente implantados onde calor, vibração e ciclos de potência repetidos coexistem. É prudente assumir que a montagem verá flexão, choque e desajuste de expansão térmica, mesmo que o produto seja comercializado como estacionário, pois transporte, instalação e manutenção ainda impõem eventos mecânicos.

O acabamento de terminação e revestimentos protetores devem corresponder à atmosfera esperada. A corrosão nem sempre falha de maneira dramática; pode introduzir silenciosamente mudanças no nível de miliohm que empurram a calibração ao longo do tempo, o que pode ser profundamente irritante, pois o filtro de firmware pode tornar a deriva menos óbvia sem realmente remover o erro.

Ambientes que aceleram os mecanismos de corrosão:

• Fumos industriais e exposição a produtos químicos

• Sal de estrada e ar salgado costeiro

• Alta umidade e ciclos frequentes de condensação

Grandes shunts podem se comportar como âncoras rígidas. Durante o ciclo térmico, essa rigidez pode sobrecarregar os joints de solda, especialmente perto das bordas da placa, pontos de parafuso ou áreas que flexionam durante a montagem. As falhas geralmente aparecem onde a massa e a vibração se encontram, não necessariamente onde a densidade de corrente é mais alta.

Medidas de confiabilidade mecânica:

• Adicionar suporte mecânico onde se encaixa no conceito de montagem

• Seguir o padrão de terra recomendado para controlar a área de molhamento e a forma do filet

• Evitar atravessar regiões da PCB que se curvam durante a instalação ou aperto

• Manter peças de alta massa afastadas de pontos de flexão conhecidos quando houver liberdade de layout

As devoluções de campo frequentemente reforçam uma realidade simples: fissuras tendem a se formar onde o estresse se concentra, e o estresse se concentra onde a rigidez muda abruptamente.

Para ambientes severos, a seleção de componentes se beneficia de dados de desempenho de ciclismo e vibração que refletem métodos reais de qualificação. Mitigações como staking ou underfill podem ajudar em algumas construções, mas também podem criar novos problemas térmicos ou de estresse se aplicadas sem confirmar efeitos colaterais.

Abordagens que frequentemente são avaliadas juntas:

• Componentes com dados de ciclismo térmico e vibração validados

• Underfill ou staking após confirmar que o calor não está aprisionado

• Restrições mecânicas que evitam criar novos aumentos de estresse

Detalhes de planejamento de testes que reduzem confiança falsa:

• Ciclismo de temperatura com carga energizada, não apenas ciclismo sem energia

• Medição de deriva durante transições de ciclo de trabalho

• Inspeção para fluência de solda e microfissuras após o ciclismo

Testes térmicos sem energia podem parecer limpos enquanto perdem a deriva relacionada ao coeficiente de potência e os efeitos mecânicos moldados pela carga que só aparecem quando a corrente está realmente fluindo.

Segurança, Conformidade e Comportamento de Falha Segura

A segurança é moldada pelo que o sistema faz quando algo dá errado, não apenas pela classificação impressa do componente. Uma cadeia de detecção de corrente que se comporta previsivelmente em condições de falha tende a produzir resultados mais calmos em campo e diagnósticos mais claros durante o serviço.

Peças com certificações de segurança reconhecidas podem reduzir a incerteza de conformidade e geralmente melhorar a rastreabilidade. No entanto, a certificação não é um atalho para a verificação do sistema, pois a fuga, o espaçamento e as condições térmicas são propriedades do produto montado e suas escolhas de layout.

Itens de conformidade e verificação que permanecem sob a propriedade do sistema:

• Fuga e distância a nível de placa

• Aumento térmico na verdadeira caixa e condição de fluxo de ar

• Espaçamento ao redor de contaminantes e resíduos

• Controles de fabricação que preservam a limpeza e o espaçamento assumidos

Assuma que o shunt pode falhar em aberto, desviar para cima ou desenvolver conexões intermitentes. Em um loop de controle, um shunt aberto pode ser mal interpretado como nenhuma corrente, o que pode fazer com que o sistema exija mais força e crie um comportamento descontrolado.

Comportamentos de falha que valem a pena planejar:

• Shunt em circuito aberto ou terminação levantada

• Deriva de resistência gradual que vicia leituras de corrente

• Contato intermitente sob vibração ou expansão térmica

• Danos no fio de detecção ou anomalias na entrada do ADC

Padrões de detecção e mitigação comumente utilizados:

• Verificações de plausibilidade comparando a resposta comandada vs. medida

• Monitoramento de saturação do ADC e verificações de sanidade de faixa

• Latch de falha baseado em timeout para leituras instáveis

• Comportamento de desenergização definido quando a detecção se torna inconsistente

Sistemas que transitam para um estado desenergizado previsível sob falhas de detecção são geralmente mais fáceis de validar e mais confiáveis do que sistemas que tentam continuar operando com feedback ambíguo.

Forneça pontos de teste ou diagnósticos embutidos para que falhas possam ser isoladas sem sondagens arriscadas perto de nodos de alta corrente ou alta tensão. As equipes de serviço tendem a se mover mais rápido quando o design oferece um método claro para confirmar se a cadeia de sensores está intacta, e essa velocidade muitas vezes reduz danos secundários de rework de tentativa e erro repetido.

Provisões de design amigável ao serviço:

• Pontos de teste acessíveis para verificação de tensão de sentido e referência

• Ganchos de autoteste embutidos ou leituras de calibração onde for viável

• Passos de isolamento claros que separam falhas do sensor de falhas de carga

• Documentação que vincula nós medidos a valores esperados em condições seguras

Fatores mecânicos e de segurança são o caminho prático pelo qual a precisão, estabilidade e comportamento seguro persistem ao longo do tempo. Designs de corrente de sentido mais confiáveis tratam o shunt como um elemento térmico-mecânico primeiro e um resistor ideal em segundo lugar, então alinham a simetria do layout, disciplina de isolamento, controle de contaminação e lógica de falha segura em torno desse contexto operacional real.

Exemplos de Cálculo

A detecção de corrente baseada em shunt parece limpa no papel, e as equações raramente causam problemas por si mesmas. O que tende a surpreender as pessoas mais tarde é quão rapidamente um valor elétrico correto pode parecer diferente uma vez que o aumento de temperatura, estresse de montagem, resistência do cobre e comportamento do conector entram em cena. No trabalho de design do dia a dia, a escolha de shunt mais satisfatória é geralmente aquela que permanece previsível em relação ao calor, variação de montagem e parasitas de fiação, enquanto ainda produz um sinal que a parte analógica pode ler sem drama.

Presuma uma corrente de escala total de 100 mA e uma tensão de sentido alvo de 50 mV. Esse nível de tensão geralmente parece confortável porque está acima dos níveis comuns de offset e ruído, então o sistema não é forçado a procurar resolução.

Configuração e Cálculo Elétrico:

• Resistência: R = 0.05 / 0.1 = 0.5 Ω

• Dissipação de shunt de escala total: P = I² × R = 0.1² × 0.5 = 0.005 W

5 mW parece quase pequeno demais para se importar, mas é difícil ignorar com que frequência o hardware real acaba mais quente do que o inicialmente assumido na planilha. Escolher uma classificação de potência maior (por exemplo, 0.25 W) costuma parecer conservador de uma maneira boa: diminui a elevação de temperatura, reduz a deriva de resistência e dá margem quando o sistema não se comporta idealmente.

Cenários que frequentemente estendem a suposição de potência benigna: invólucros quentes, fontes de calor próximas, convecção reduzida, corrente de falha prolongada devido a problemas de firmware ou carga.

Neste nível de corrente, a auto-aquecimento geralmente não é o termo de erro dominante, e essa realidade pode ser estranhamente tranquilizadora: o shunt pode estar bom enquanto a parte frontal define silenciosamente o teto de precisão.

Um sinal de 50 mV de escala total é geralmente fácil de amplificar, mas a confiança no design melhora quando o offset de entrada do amplificador e a deriva permanecem bem abaixo da faixa de milivolts ao longo da temperatura. Também ajuda quando o ruído referido na saída após ganho não desfigura os menores passos que você se importa. Uma frustração comum em sessões de revisão é ver um shunt cuidadosamente selecionado emparelhado com um amplificador cuja deriva de offset ao longo da temperatura acaba sendo a maior contribuinte no orçamento de erro.

Mesmo com baixa corrente, erros de aterramento podem criar erros que são embaraçosamente maiores do que a queda de shunt que você pretendia medir. Roteamento apertado e emparelhado para as linhas de sentido e uma estratégia de referência limpa ajudam a evitar offsets que só aparecem quando outros subsistemas mudam de estado.

Práticas típicas de layout que reduzem leituras misteriosas: roteamento de sentido Kelvin para o elemento de shunt, roteamento diferencial apertado, caminhos de retorno controlados, separação de laços de alta di/dt.

Presuma 50 A de escala total e uma tensão de sentido alvo de 75 mV. A intenção aqui é familiar: manter a perda de potência razoável enquanto ainda entrega um sinal de sentido que se mantém em um ambiente ruidoso.

Configuração e Cálculo Elétrico:

• Resistência: R = 0.075 / 50 = 0.0015 Ω

• Dissipação de shunt de escala total: P = 50² × 0.0015 = 3.75 W

Uma peça classificada em 5 W pode ser um filtro inicial razoável, mas o rótulo raramente conta toda a história. Em construções reais, a elevação de temperatura depende fortemente de como o shunt está montado e resfriado, e esses detalhes podem dominar o resultado mesmo quando a matemática elétrica é perfeita.

Influências práticas que muitas vezes superam o número do catálogo: área e espessura do cobre, fluxo de ar, interface de montagem, proximidade a componentes quentes, aquecimento do invólucro.

A 50 A, a tensão cai dos conectores e o cobre pode ficar na mesma vizinhança que 75 mV, que é exatamente onde os argumentos de medição começam. Se as ligações de medição não forem retiradas diretamente do elemento shunt (conexões Kelvin), a medição incluirá a resistência da fiação e de contato que pode variar com o envelhecimento do conector, oxidação e temperatura. Esta é uma razão frequente pela qual duas unidades que parecem idênticas na bancada acabam discordando após a instalação.

O auto-aquecimento desloca a resistência de acordo com o TCR do shunt, e esse deslocamento se manifesta como erro de ganho. O design tende a parecer mais sob controle quando o comportamento térmico é tratado como parte da função de transferência de medição, e não como uma consideração posterior.

Itens que comumente são incluídos em uma verificação térmica/erro realista: corrente contínua em pior cenário, duração realista de falha, ambiente quente, aumento da temperatura do invólucro, resistência ao espalhamento do cobre da PCB, aquecimento do conector.

Transientes de alta corrente podem expor indutância e instabilidade mecânica de maneiras que são difíceis de suavizar no firmware. Estilos de elementos de baixa indutância (frequentemente construções de elementos metálicos) reduzem artefatos de medição durante passos rápidos de corrente. O estresse mecânico também merece respeito: torque do parafuso, flexão da PCB e ciclagem térmica podem deslocar a resistência por quantidades pequenas que se tornam visíveis em níveis de miliohm.

Contribuintes mecânicos/estruturais que os engenheiros costumam rastrear: variação de torque, empilhamento de arruelas, fluência ao longo do tempo, desalinhamento de expansão térmica, vibração.

Assuma um sistema de bateria com 10 A de escala total e uma tensão de medição alvo de 100 mV. Os cálculos são simples, mas o comportamento em campo muitas vezes não é, especialmente quando a carga e descarga ocorrem em compartimentos quentes.

Configuração e Cálculo Elétrico:

• Resistência: R = 0.1 / 10 = 0.01 Ω

• Dissipação de shunt em escala total: P = 10² × 0.01 = 1 W

Um componente de 2 W (ou superior) comumente reduz o aumento de temperatura e melhora a estabilidade, o que se alinha com o que muitas equipes aprendem após a primeira rodada de dados de campo: o desvio tende a aparecer quando o auto-aquecimento e a temperatura do invólucro se acumulam. Resultados de bancada à temperatura ambiente podem ser genuinamente excelentes e ainda assim falhar em prever o comportamento em ambiente elevado.

Condições que frequentemente revelam desvio: carga/descarrega sustentada, invólucros saturados de calor, fluxo de ar limitado, conversores de potência adjacentes aquecendo a placa.

Uma tensão de medição mais alta melhora a relação sinal-ruído e alivia as demandas do amplificador, mas aumenta a perda de potência e o aquecimento local. Uma tensão de medição mais baixa reduz a dissipação, mas impõe mais ônus sobre o deslocamento do amplificador, ruído e execução de layout. Muitos designs robustos acabam favorecendo uma tensão de medição moderada e, em seguida, investindo esforço real em gerenciamento térmico, porque o comportamento a longo prazo é frequentemente mais previsível do que a busca pela perda mínima.

Eixos de troca geralmente avaliados em conjunto: margem SNR, folga de deslocamento/de desvio do amplificador, dissipação permitida, aumento de temperatura, restrições de embalagem mecânica.

A seleção do shunt tende a decorrer suavemente quando os alvos elétricos e as realidades físicas são tratados como um problema acoplado único. A sequência a seguir é simples o suficiente para repetir, mas detalhada o suficiente para capturar os problemas que comumente surgem tardiamente.

Calcule os Alvos Elétricos Primeiro:

• Calcule a resistência do shunt a partir da tensão de medição desejada: R = Vsense / IFS

• Calcule a dissipação usando a corrente em pior caso: P = IMAX² × R

Ao definir IMAX, ajuda incluir transientes e casos de falha que podem durar mais do que a primeira intuição sugere.

Componentes com baixo TCR, baixa indutância e comportamento de desvio bem descrito geralmente levam a ciclos de depuração mais calmos. Construções que suportam medição Kelvin, terminais estáveis e montagem repetível geralmente compensam na consistência de unidade para unidade.

Características de partes frequentemente agrupadas durante a seleção: TCR, especificação de desvio a longo prazo, notas sobre manuseio de impulsos, indutância, estilo de terminal, padrão de aterramento recomendado, capacidade Kelvin.

Meça ou modele o aumento de temperatura do shunt na montagem real em ambiente quente, usando o método de montagem pretendido e a geometria do cobre. Este passo tende a identificar os fatores que os engenheiros gostariam que fossem menores: suposições de fluxo de ar, aquecimento, aquecimento de conectores e resistência ao espalhamento do cobre.

Um ponto de vista constante de design é que a medição de shunt é uma medição elétrica vivendo dentro de um sistema térmico e mecânico. Designs que reconhecem esse acoplamento geralmente fornecem leituras que permanecem consistentes entre unidades, entre temperaturas e ao longo do tempo.

Conclusão

A medição de corrente precisa requer mais do que escolher um resistor que satisfaça um cálculo simples. O valor do shunt, a dissipação de potência, o aumento da temperatura, a tolerância, o TCR, o desempenho do amplificador, o comportamento do ADC e o layout da PCB contribuem para o resultado final. Ao equilibrar a força do sinal, a eficiência, os limites térmicos e as fontes de erro, os projetistas podem construir sistemas de detecção de corrente que permaneçam estáveis, precisos e confiáveis em condições reais de operação.

Perguntas Frequentes [FAQ]

1. Por que selecionar uma tensão de shunt extremamente baixa muitas vezes cria mais desafios de medição do que o esperado?

Uma tensão de shunt muito baixa reduz a perda de potência e melhora a eficiência, mas também torna a medição mais vulnerável ao deslocamento do amplificador, ao desvio de temperatura, ao ruído de quantização do ADC, às tensões termoelétricas e à interferência de comutação. À medida que o sinal se torna menor, essas fontes de erro consomem uma porcentagem maior da faixa de medição. O que parece eficiente no papel pode eventualmente exigir calibração adicional, filtragem e otimização de layout para manter leituras de corrente estáveis em diferentes temperaturas e condições operacionais.

2. Por que a seleção do resistor de shunt é fundamentalmente um compromisso entre eficiência e confiança na medição?

Aumentar a resistência do shunt produz uma tensão de detecção maior, o que melhora a relação sinal-ruído e reduz a pressão sobre o amplificador e o ADC. No entanto, também aumenta a dissipação de potência, o aumento de temperatura e a perda de tensão vista pela carga. Reduzir a resistência do shunt melhora a eficiência e minimiza o aquecimento, mas impõe requisitos mais rigorosos em precisão analógica, qualidade de layout da PCB e filtragem digital. Projetos bem-sucedidos normalmente equilibram ambos os objetivos em vez de otimizar exclusivamente um.

3. Por que um circuito de detecção de corrente pode parecer preciso à temperatura ambiente, mas desviar significativamente após o aquecimento?

O autoaquecimento altera a resistência do shunt de acordo com seu coeficiente de temperatura de resistência (TCR). À medida que a corrente flui continuamente, o shunt e o cobre circundante aquecem gradualmente, fazendo com que o valor medido mude, mesmo que a corrente real permaneça inalterada. O calor adicional de componentes próximos, o aumento da temperatura do envoltório e as variações no fluxo de ar podem amplificar ainda mais esse efeito. O comportamento térmico muitas vezes se torna uma contribuição importante para a precisão de medição a longo prazo.

4. Por que a detecção de Kelvin é considerada essencial para medições de shunt de baixa resistência?

Quando os valores de shunt caem para a faixa de miliohm, a resistência dos tracejados da PCB, vias, juntas de solda e conectores pode se tornar comparável ao próprio shunt. A detecção de Kelvin separa o caminho de condução de corrente do caminho de detecção de tensão, garantindo que apenas a tensão através do elemento resistivo seja medida. Sem conexões de Kelvin, a resistência parasitária pode introduzir erros dependentes da corrente que variam entre as montagens e pioram com o tempo devido ao envelhecimento dos conectores ou estresse mecânico.

5. Por que os cálculos de perda de potência devem ser baseados na corrente RMS em vez da corrente de pico em muitas aplicações?

Os valores de corrente de pico podem parecer alarmantes durante eventos de comutação ou transientes de partida, mas o aquecimento a longo prazo é determinado principalmente pela corrente RMS. A corrente RMS reflete a energia média entregue ao resistor ao longo do tempo e, portanto, influencia diretamente o aumento de temperatura. Projetos que se concentram apenas na corrente de pico podem subestimar o estresse térmico quando cargas de ciclo de trabalho alto criam condições de aquecimento quase contínuas.
