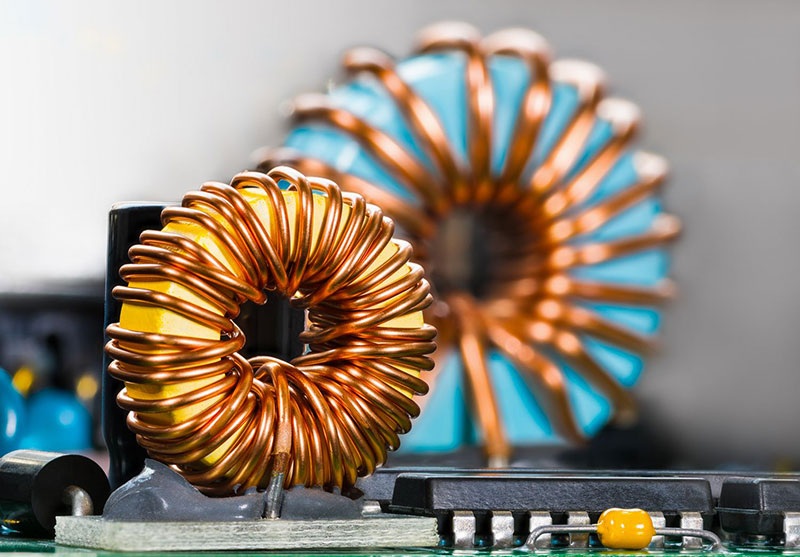

Indutores Explicados: Tipos, Princípio de Funcionamento, Fórmulas e Aplicações

Indutores são componentes eletrônicos passivos que armazenam energia em um campo magnético e resistem a mudanças súbitas na corrente. Eles são amplamente utilizados em fontes de alimentação, filtros, conversores, circuitos RF e sistemas de processamento de sinal. Este artigo explica como os indutores funcionam, como eles diferem dos capacitores, seus símbolos, fórmulas, tipos, comportamento em circuitos e aplicações na vida real.

Catálogo

O Que É um Indutor?

Um indutor é um componente eletrônico básico que é geralmente feito enrolando um fio condutivo em forma de bobina. Embora possa às vezes se parecer com um resistor em uma placa de circuito, sua forma de funcionamento é completamente diferente.

Como um Indutor Funciona

Quando a corrente elétrica flui através da bobina, ela não viaja simplesmente pelo fio. À medida que a corrente se move ao redor de cada volta da bobina, ela gera um campo magnético ao redor do condutor. Os campos magnéticos produzidos pelas voltas individuais se combinam e se tornam concentrados ao redor da bobina, criando um efeito magnético geral mais forte.

Essa capacidade de criar e armazenar energia em um campo magnético confere ao componente uma propriedade conhecida como indutância. Devido a essa propriedade, um indutor opõe-se naturalmente a mudanças rápidas no fluxo de corrente. Por exemplo, quando a corrente tenta aumentar ou diminuir repentinamente, o campo magnético ao redor da bobina muda e produz um efeito que resiste a essa mudança. Como resultado, a corrente tende a mudar de forma mais gradual em vez de instantaneamente.

Por Que os Indutores São Importantes

A capacidade de resistir a mudanças súbitas na corrente torna os indutores valiosos em muitos sistemas eletrônicos. Eles são comumente usados em fontes de alimentação, onde ajudam a regular o fluxo de energia, em circuitos de filtro, onde reduzem o ruído elétrico indesejado, e em circuitos de processamento de sinal, onde ajudam a moldar e controlar sinais elétricos.

Indutor vs Capacitor

Indutores e capacitores são ambos componentes de armazenamento de energia usados em circuitos eletrônicos, mas armazenam energia de formas diferentes e reagem de forma diferente às alterações elétricas. Um capacitor armazena energia em um campo elétrico que se forma entre suas placas condutoras, enquanto um indutor armazena energia em um campo magnético criado ao redor de sua bobina quando a corrente flui através dela. Embora ambos os componentes possam armazenar e liberar energia temporariamente, seu comportamento em um circuito é fundamentalmente diferente.

Como Eles Respondem a Mudanças Elétricas

A principal diferença entre um indutor e um capacitor reside no que cada componente se opõe. Um capacitor resiste a mudanças súbitas na tensão, enquanto um indutor resiste a mudanças súbitas na corrente.

Quando uma tensão é aplicada a um capacitor, a carga elétrica se acumula em suas placas e cria um campo elétrico que armazena energia. Se a tensão do circuito sobe ou desce rapidamente, o capacitor absorve ou libera carga para desacelerar a mudança de tensão. Esse comportamento torna os capacitores úteis para suavização de tensão, filtragem de ruído e estabilização de fontes de alimentação.

Como a Energia Armazenada é Liberada

Um indutor comporta-se de maneira diferente porque responde a mudanças na corrente em vez de tensão. À medida que a corrente flui através da bobina, um campo magnético se desenvolve em torno do enrolamento e armazena energia. Se a corrente tentar aumentar ou diminuir rapidamente, o campo magnético em mudança gera uma tensão que se opõe à mudança. Esse efeito ajuda a limitar variações súbitas de corrente e a manter um fluxo de corrente mais suave. Como resultado, indutores são comumente utilizados em conversores de energia, filtros e sistemas de armazenamento de energia.

A diferença também se torna aparente quando a energia armazenada é liberada. Em um capacitor, a carga armazenada flui para fora das placas à medida que o campo elétrico colapsa, liberando a energia armazenada de volta ao circuito. Em um indutor, o colapso do campo magnético gera uma tensão através da bobina à medida que a corrente diminui. A polaridade dessa tensão induzida é oposta à tensão que originalmente estabeleceu a corrente, fazendo com que o indutor se oponha à redução do fluxo de corrente.

Principais Diferenças à Vista

Característica	Capacitor	Indutor
Método de Armazenamento de Energia	Campo elétrico	Campo magnético
Resposta Primária	Reage a mudanças na tensão	Reage a mudanças na corrente
Oposição	Mudanças súbitas de tensão	Mudanças súbitas de corrente
Liberação de Energia	Através da descarga de carga armazenada	Através do colapso do campo magnético
Aplicações Comuns	Filtragem, suavização de tensão, desacoplamento	Conversão de energia, filtragem, armazenamento de energia

A distinção mais importante é que um capacitor resiste a mudanças súbitas na tensão, enquanto um indutor resiste a mudanças súbitas na corrente. Um capacitor armazena energia em um campo elétrico, enquanto um indutor armazena energia em um campo magnético. Essas características fundamentais determinam como cada componente se comporta e porque ambos desempenham papéis importantes em circuitos eletrônicos modernos.

Símbolos de Indutores

Diagramas de circuitos usam símbolos para representar componentes eletrônicos de forma simples e fácil de ler. Em vez de desenhar a parte física real, os engenheiros usam símbolos padronizados que mostram a função do componente enquanto mantêm o esquema claro e organizado. O símbolo do indutor é projetado para se assemelhar à característica mais reconhecível do componente, que é seu fio enrolado em espiral.

Símbolo Básico de Indutor

O símbolo padrão do indutor é desenhado como uma série de laços ou arcos curvos conectados em uma linha. Esses laços representam as voltas do fio que são enroladas juntas para formar a bobina. Embora o símbolo seja muito mais simples do que o componente real, ele fornece uma indicação visual rápida de que o dispositivo armazena energia através de um campo magnético gerado pela corrente que flui através do enrolamento.

Ao ler um diagrama de circuito, ver este símbolo em forma de bobina identifica imediatamente o componente como um indutor. O número de laços mostrados no símbolo é geralmente simbólico e não representa o número real de voltas do fio dentro do dispositivo físico.

Símbolos de Indutores com Núcleos Magnéticos

Alguns indutores são fabricados com um núcleo magnético colocado dentro ou ao redor da bobina. Para mostrar essa construção, os símbolos de circuito frequentemente incluem duas linhas paralelas posicionadas ao lado do símbolo da bobina. Essas linhas indicam que o enrolamento não é de núcleo de ar e que um material magnético está presente.

O núcleo magnético ajuda a concentrar e fortalecer o campo magnético produzido quando a corrente flui através da bobina. Como o campo magnético se torna mais concentrado, o indutor pode alcançar um valor de indutância mais alto sem exigir um grande aumento no número de voltas do fio. Como resultado, o tipo de núcleo usado tem um impacto direto nas características elétricas e no desempenho do componente.

Por que o Símbolo do Núcleo é Importante

A presença ou ausência das linhas paralelas fornece informações importantes sobre como o indutor é construído e como ele se comportará em um circuito. Um indutor de núcleo de ar é tipicamente mostrado usando apenas o símbolo da bobina, enquanto um indutor do tipo núcleo inclui as linhas paralelas adicionais. Essa distinção visual ajuda os engenheiros a identificar rapidamente o tipo de componente e entender sua força de campo magnético esperada, características de indutância e desempenho do circuito ao revisar um esquema.

Como um Indutor Funciona

Como um Campo Magnético é Criado

A operação de um indutor baseia-se em um princípio elétrico simples: sempre que a corrente elétrica flui através de um condutor, um campo magnético se forma ao redor desse condutor. Se a corrente flui através de um único fio reto, o campo magnético produzido é relativamente fraco e se espalha por uma área maior.

Para tornar este efeito magnético muito mais forte, o fio é enrolado em uma bobina. À medida que o fio é enrolado volta após volta, o campo magnético gerado por cada laço sobrepõe-se aos campos produzidos pelos laços vizinhos. Esses campos magnéticos reforçam-se mutuamente, criando um campo magnético mais forte e concentrado ao redor da bobina. Este arranjo em forma de bobina é comumente chamado de solenoide.

O que Acontece Quando a Tensão é Aplicada

Quando uma fonte de tensão é conectada a um indutor, a corrente não salta imediatamente para seu valor máximo. Em vez disso, a corrente começa a fluir através do enrolamento e aumenta gradualmente. Ao mesmo tempo, um campo magnético começa a se formar ao redor da bobina.

À medida que a corrente continua a subir, o campo magnético também se torna mais forte. Este campo magnético em crescimento armazena energia e muda continuamente durante o aumento da corrente. O campo magnético em mudança então produz uma tensão induzida dentro da mesma bobina. De acordo com a Lei de Lenz, a direção dessa tensão induzida é sempre tal que se opõe à mudança que a criou.

Como resultado, quando a corrente tenta aumentar, a tensão induzida atua contra esse aumento. Este efeito oposto limita a rapidez com que a corrente pode subir, mesmo quando uma tensão está sendo aplicada ao indutor.

Por que a Corrente Muda Gradualmente

O mesmo princípio se aplica quando a corrente diminui. À medida que a corrente começa a cair, o campo magnético que envolve a bobina começa a colapsar. O campo magnético em colapso novamente gera uma tensão induzida, mas desta vez atua para manter o fluxo de corrente existente.

Porque o indutor gera continuamente uma tensão que se opõe a mudanças rápidas na corrente, a corrente através da bobina não pode aumentar ou diminuir instantaneamente. Em vez disso, muda de maneira suave e gradual ao longo do tempo. Quanto maior a indutância, maior a oposição a mudanças repentinas na corrente.

Por que este Comportamento é Útil

A capacidade de resistir a mudanças rápidas na corrente é o que torna os indutores valiosos em muitos sistemas eletrônicos. Ao desacelerar flutuações repentinas de corrente, os indutores ajudam a criar um fluxo de energia elétrica mais estável e controlado.

Por esta razão, os indutores são amplamente utilizados para suavização de corrente, onde reduzem variações bruscas de corrente, e para filtragem, onde ajudam a remover ruídos elétricos indesejados. Eles também são usados para armazenamento de energia, armazenando temporariamente energia em um campo magnético e liberando-a quando necessário. Em eletrônica de potência e circuitos de controle, os indutores desempenham um papel importante na regulação e controle do fluxo de corrente, ajudando os circuitos a operar de maneira mais eficiente e confiável.

Medindo um Indutor

O desempenho de um indutor é descrito pela sua indutância, que indica quão fortemente o componente se opõe a mudanças na corrente. Embora um indutor funcione criando um campo magnético, medir o campo magnético diretamente geralmente não é prático. A força do campo magnético depende da quantidade de corrente fluindo através da bobina, então o campo pode mudar continuamente à medida que as condições do circuito mudam.

Por essa razão, os engenheiros geralmente avaliam um indutor observando seu comportamento elétrico em vez de medir seu campo magnético. A característica mais útil é a tensão gerada quando a corrente através da bobina muda. Essa relação fornece uma maneira consistente e prática de definir indutância.

Relação entre Tensão e Corrente

Quando a corrente que flui através de um indutor aumenta ou diminui, o campo magnético em mudança ao redor da bobina gera uma tensão. Quanto mais rápido a corrente muda, maior se torna a tensão gerada. Essa relação é expressa pela seguinte equação:

Onde:

V = tensão através do indutor

L = indutância

I = corrente

t = tempo

dI/dt = taxa de mudança da corrente em relação ao tempo

Esta equação mostra que a tensão através de um indutor depende de dois fatores: o valor da indutância e a taxa à qual a corrente muda. Se a corrente muda lentamente, a tensão gerada é relativamente pequena. Se a corrente muda rapidamente, a tensão gerada torna-se muito maior.

Unidades de Indutância

A indutância é medida em Henries (H). Esta unidade é nomeada em homenagem a Joseph Henry, um cientista cujo trabalho contribuiu significativamente para o estudo da indução eletromagnética.

Um valor de um Henry representa uma quantidade relativamente grande de indutância. Por causa disso, a maioria dos indutores usados em equipamentos eletrônicos é especificada usando unidades menores.

Unidades de indutância comuns incluem:

Milihenry (mH) = um milésimo de um Henry (0.001 H)

Microhenry (µH) = um milionésimo de um Henry (0.000001 H)

Nanohenry (nH) = um bilionésimo de um Henry (0.000000001 H)

Circuitos de sinal pequeno e de alta frequência frequentemente utilizam indutores avaliados em nano-henrys (nH) ou micro-henrys (µH), enquanto aplicações relacionadas a potência maior podem usar mili-henrys (mH) ou valores mais altos.

Estimativa da Indutância da Bobina

A indutância de uma bobina é influenciada pela sua construção física. Fatores como o número de voltas de fio, o tamanho da bobina, o material do núcleo e o comprimento total da bobina afetam todos o valor final da indutância.

Para uma bobina simples, a indutância pode ser estimada usando a seguinte equação:

Onde:

• L = indutância

• μ = permeabilidade do material do núcleo

• n = número de voltas na bobina

• a = área da seção transversal da bobina

• l = comprimento da bobina

Fatores que Afetam a Indutância

Cada parte da equação tem um efeito direto sobre o valor da indutância. Aumentar o número de voltas (n) permite mais interação do campo magnético entre as espiras da bobina, o que aumenta significativamente a indutância. Como o número de voltas é elevado ao quadrado na equação, até um aumento moderado no número de voltas pode produzir um grande aumento na indutância.

A permeabilidade do material do núcleo (μ) também desempenha um papel importante. Materiais com maior permeabilidade concentram o fluxo magnético de forma mais eficaz, resultando em maior indutância do que um design com núcleo de ar do mesmo tamanho.

A área da seção transversal (a) afeta o espaço disponível para o fluxo magnético. Uma área maior geralmente aumenta a indutância. Em contraste, aumentar o comprimento da bobina (l) espalha o campo magnético por uma distância maior, o que tende a reduzir a indutância.

Ao ajustar essas características físicas, os engenheiros podem projetar indutores com os valores específicos de indutância necessários para filtragem, armazenamento de energia, conversão de potência e aplicações de processamento de sinal.

Diferentes Tipos de Indutores

O desempenho de um indutor depende não apenas do número de voltas em sua bobina, mas também do material colocado dentro da espira. Quando a corrente flui através da bobina, um campo magnético se desenvolve ao seu redor. As características deste campo magnético são fortemente influenciadas pelo material através do qual o fluxo magnético passa.

Para melhorar a eficiência magnética, muitos indutores utilizam um núcleo colocado dentro da bobina. O núcleo ajuda a concentrar o campo magnético em uma região menor, permitindo que valores de indutância mais altos sejam alcançados sem aumentar significativamente o tamanho da bobina ou adicionar mais voltas de fio. Isso torna o indutor mais compacto e eficiente.

Diferentes materiais de núcleo produzem diferentes propriedades elétricas e magnéticas. Os tipos mais comuns são indutores de núcleo de ar, indutores de núcleo de ferro e indutores de núcleo de ferrite.

Indutores de Núcleo de Ar

Um indutor de núcleo de ar não contém nenhum material magnético sólido dentro de sua espira. A bobina é enrolada em torno de uma estrutura de suporte não magnética, ou em alguns casos, é auto-sustentada. Quando a corrente flui pelo fio, o campo magnético se forma e se estende pelo ar ao redor.

Como o ar possui uma permeabilidade magnética muito baixa, ele não concentra o fluxo magnético de forma eficaz. Como resultado, indutores de núcleo de ar normalmente fornecem valores de indutância mais baixos do que indutores que utilizam núcleos magnéticos.

A maioria dos indutores de núcleo de ar tem valores de indutância na faixa de microhenry (µH), frequentemente abaixo de 5 µH. A indutância relativamente baixa permite que a corrente responda rapidamente a sinais elétricos em mudança.

Outra vantagem é que o ar não pode se tornar magneticamente saturado. Isso permite que indutores de núcleo de ar mantenham desempenho estável mesmo quando operam com sinais de alta frequência que mudam rapidamente.

Devido às suas excelentes características de alta frequência, indutores de núcleo de ar são amplamente utilizados em circuitos de radiofrequência, sistemas de comunicação sem fio, transmissores, receptores e outros equipamentos eletrônicos de alta frequência.

Indutores de Núcleo de Ferro

Um indutor de núcleo de ferro utiliza ferro como material dentro da bobina. Quando a corrente flui através da espira, o campo magnético é concentrado dentro do núcleo de ferro.

O ferro tem uma permeabilidade magnética muito mais alta do que o ar, permitindo que ele guie e fortaleça o fluxo magnético produzido pela bobina. Isso resulta em indutância significativamente maior do que um indutor de núcleo de ar de tamanho comparável.

Como o campo magnético é concentrado de forma mais eficaz, indutores de núcleo de ferro podem armazenar mais energia magnética e alcançar indutância mais alta sem exigir um número excessivo de voltas da bobina.

Esses indutores são geralmente utilizados em aplicações onde a alta indutância é mais importante do que o desempenho em alta frequência. Eles são frequentemente fisicamente maiores porque são comumente usados em circuitos de menor frequência e maior potência.

Os indutores de núcleo de ferro são frequentemente encontrados em filtros de fontes de alimentação, equipamentos de condicionamento de linha, sistemas de distribuição de energia e circuitos de áudio onde alta indutância e forte acoplamento magnético são necessários.

Indutores de Núcleo de Ferrite

Um indutor de núcleo de ferrite utiliza um núcleo feito de óxido de ferro combinado com materiais de ligação semelhantes a cerâmica. Durante a fabricação, o material de ferrite é moldado na forma necessária antes que o fio seja enrolado ao redor dele.

Os núcleos de ferrite são tipicamente cinza escuro ou pretos e estão disponíveis em muitas formas, incluindo varas, cilindros, toróides e formas especializadas para montagens eletrônicas.

Uma das principais vantagens dos materiais de ferrite é que suas propriedades magnéticas podem ser cuidadosamente controladas durante a produção. Ajustando a composição do material, os fabricantes podem otimizar os núcleos de ferrite para faixas de frequência e requisitos de circuito específicos.

Os núcleos de ferrite fornecem um forte desempenho magnético enquanto mantêm perdas de energia relativamente baixas em frequências mais altas. Isso proporciona um excelente equilíbrio entre indutância, tamanho compacto e resposta em frequência.

Uma limitação é a resistência mecânica. Ao contrário dos núcleos metálicos, o ferrite é relativamente quebradiço e pode rachar ou lascar se exposto a força excessiva, impacto ou estresse de montagem.

Devido às suas características elétricas e magnéticas equilibradas, os indutores de núcleo de ferrite são amplamente utilizados em fontes de alimentação comutadas, filtros eletrônicos, circuitos de supressão de ruído, equipamentos de comunicação, sistemas de computador e muitos outros dispositivos eletrônicos modernos.

Comparação de Indutores de Núcleo de Ar, Núcleo de Ferro e Núcleo de Ferrite

A principal diferença entre esses tipos de indutores é o material usado para guiar e concentrar o campo magnético. Este material do núcleo influencia diretamente a indutância, a frequência de operação, o tamanho, a capacidade de armazenamento de energia e o desempenho geral do circuito.

Tipo	Faixa de Frequência	Indutância	Vantagens	Usos Comuns
Indutor de Núcleo de Ar	Alta frequência	Baixa, tipicamente na faixa de µH	Sem saturação magnética, baixas perdas no núcleo, excelente desempenho em alta frequência	Circuitos de RF, transmissores, receptores, sistemas de comunicação sem fio
Indutor de Núcleo de Ferro	Frequência baixa a média	Alta	Alta indutância, forte concentração do campo magnético, alta capacidade de armazenamento de energia	Fontes de alimentação, filtros de energia, equipamentos de condicionamento de linha, circuitos de áudio
Indutor de Núcleo de Ferrite	Frequência média a alta	Moderada a alta	Bom equilíbrio entre indutância, tamanho compacto e desempenho em frequência com perdas relativamente baixas	SMPS, filtros eletrônicos, circuitos de supressão de ruído, equipamentos de comunicação, sistemas de computador

Os indutores de núcleo de ar fornecem indutância relativamente baixa, mas oferecem excelente desempenho em alta frequência e completa imunidade à saturação magnética. Essas características os tornam bem adequados para circuitos de RF e comunicação.

Os indutores de núcleo de ferro fornecem uma indutância muito maior e uma concentração de campo magnético mais forte, tornando-os adequados para aplicações de menor frequência e relacionadas à energia, onde um maior armazenamento de energia é necessário.

Os indutores de núcleo de ferrite oferecem um equilíbrio entre os dois. Eles fornecem uma indutância maior do que os designs de núcleo de ar, mantendo um bom desempenho em alta frequência e perdas relativamente baixas. Essa combinação de características torna os indutores de núcleo de ferrite um dos tipos de indutores mais utilizados na eletrônica moderna.

A seleção do material do núcleo apropriado é uma parte importante do design do indutor, pois afeta tanto o desempenho elétrico do componente quanto o comportamento do circuito geral.

Indutores em Série e Paralelo

Em muitos circuitos eletrônicos, um único indutor pode não fornecer o valor de indutância exato requerido. Para alcançar uma indutância específica, dois ou mais indutores podem ser conectados juntos. A indutância resultante depende de se os indutores estão conectados em série ou em paralelo.

As regras de combinação para indutores são opostas às usadas para capacitores. Conectar indutores em série aumenta a indutância total, enquanto conectá-los em paralelo diminui a indutância total.

Compreender essas relações é importante ao projetar circuitos, selecionar componentes ou substituir indutores indisponíveis por combinações equivalentes.

Conexões em Série

Uma conexão em série é formada conectando a extremidade de um indutor diretamente ao início do próximo. Esse arranjo cria um único caminho de corrente, significando que a mesma corrente flui através de cada indutor no circuito.

À medida que a corrente passa por cada bobina, cada indutor desenvolve seu próprio campo magnético e contribui para a oposição geral às mudanças na corrente. Como esses efeitos indutivos se somam, a indutância total se torna maior do que qualquer indutância individual na cadeia em série.

A indutância total de indutores conectados em série é calculada somando seus valores de indutância individuais:

L=L1​+L2​+⋯+Ln​

Onde:

• L é a indutância total

• L₁, L₂, ... Lₙ são os valores de indutância individuais

Por exemplo, suponha que um circuito contenha um indutor de 10 µH e um indutor de 15 µH conectados em série.

A indutância total é:

• L = 10 µH + 15 µH

• L = 25 µH

A indutância combinada é, portanto, 25 µH.

Como as conexões em série aumentam a indutância total, elas são frequentemente usadas quando um valor de indutância maior é necessário do que qualquer componente individual disponível pode fornecer.

Conexões Paralelas

Uma conexão paralela é formada ligando um terminal de cada indutor a um ponto comum e conectando os terminais restantes a outro ponto comum. Essa disposição cria múltiplos caminhos de corrente através do circuito.

Quando a corrente chega à rede paralela, ela se divide entre os ramos disponíveis. Como a corrente é compartilhada entre vários indutores, o efeito indutivo geral observado pelo circuito se torna menor do que a indutância de qualquer ramo individual.

A indutância total de indutores conectados em paralelo é calculada usando a relação recíproca:

Onde:

• L é a indutância total

• L₁, L₂, ... Lₙ são os valores de indutância individuais

Esta equação é semelhante ao método utilizado para calcular a resistência equivalente de resistores em paralelo.

Por exemplo, considere dois indutores, cada um com 10 µH, conectados em paralelo.

Aplicando a fórmula:

A indutância equivalente é 5 µH.

Este exemplo mostra que conectar indutores idênticos em paralelo reduz a indutância total para um valor inferior a qualquer indutor individual.

Comparação Série vs Paralela

O método de conexão afeta diretamente a indutância total observada pelo circuito.

Quando os indutores estão conectados em série, a mesma corrente flui através de cada componente e os valores de indutância individuais se somam, produzindo uma indutância total maior.

Quando os indutores estão conectados em paralelo, a corrente é dividida entre múltiplos caminhos e a indutância equivalente diminui, produzindo uma indutância total menor.

Tipo de Conexão	Fluxo de Corrente	Efeito na Indutância Total
Série	A mesma corrente flui através de todos os indutores	A indutância total aumenta
Paralela	A corrente é dividida entre vários ramos	A indutância total diminui

Devido a essas características, os valores de indutância podem ser ajustados combinando múltiplos indutores, proporcionando maior flexibilidade em circuitos de filtro, fontes de energia, sistemas de armazenamento de energia e aplicações de processamento de sinal.

Fórmulas Úteis para Indutores

Indutores armazenam energia, controlam mudanças na corrente e influenciam o fluxo de corrente alternada (AC). Várias fórmulas importantes descrevem esses comportamentos e ajudam a prever como um indutor se comportará em um circuito.

Entender o propósito de cada fórmula geralmente é mais valioso do que memorizá-la. Cada equação representa um processo físico que ocorre dentro da bobina à medida que a corrente flui, muda ao longo do tempo ou interage com sinais de AC.

Energia Armazenada em Indutores

Quando a corrente flui através de um indutor, um campo magnético se forma ao redor da bobina. À medida que a corrente aumenta, o campo magnético se torna mais forte e armazena energia.

Essa energia não é armazenada no condutor em si. Em vez disso, é armazenada no campo magnético que envolve a bobina. Quando a corrente diminui ou a fonte de energia é removida, o campo magnético colapsa e devolve a energia armazenada ao circuito.

A quantidade de energia armazenada é calculada usando a seguinte equação:

Onde:

• E = energia armazenada (joules)

• L = indutância (Henrys)

• I = corrente (amperes)

Esta equação mostra que a energia armazenada depende tanto do valor da indutância quanto da corrente que flui pela bobina. O termo da corrente é elevado ao quadrado, o que significa que mesmo um pequeno aumento na corrente pode produzir um aumento muito maior na energia armazenada.

Por exemplo, um indutor de 20 µH levando 5 A de corrente armazena:

Isso é igual a 0,25 mJ (mili-joules). Embora essa quantidade de energia seja relativamente pequena, é suficiente para muitas aplicações eletrônicas, como fontes de alimentação chaveadas e circuitos de conversão de energia.

Relação entre Mudança de Tensão e Corrente

A corrente através de um indutor não pode mudar instantaneamente. Quando uma tensão é aplicada na bobina, a corrente começa a aumentar gradualmente enquanto o campo magnético se forma ao redor do enrolamento.

A velocidade com que a corrente muda depende de dois fatores:

• A tensão aplicada

• O valor da indutância

Essa relação é expressa por:

ou equivalentemente,

Onde:

• V = tensão aplicada

• L = indutância

• I = corrente

• t = tempo

Uma tensão aplicada maior faz com que a corrente mude mais rapidamente porque uma força elétrica mais forte está empurrando a corrente através do circuito.

Uma indutância maior tem o efeito oposto. A interação mais forte do campo magnético dentro da bobina produz uma maior oposição às mudanças na corrente, fazendo com que a corrente suba ou desça mais lentamente.

Por exemplo, se uma tensão constante é aplicada a um indutor, a corrente aumenta a uma taxa constante, em vez de pular imediatamente para seu valor final. Comportamento previsível como este é extremamente útil em circuitos de controle de corrente, acionamentos de motores e sistemas de conversão de energia.

Reatância Indutiva e Impedância CA

Em circuitos de corrente contínua (CC), um indutor se opõe principalmente às mudanças na corrente. Em circuitos de corrente alternada (CA), a corrente está constantemente aumentando e diminuindo à medida que a forma de onda muda de direção.

Como a corrente está continuamente mudando, o indutor gera continuamente uma tensão oposta. Essa oposição à corrente CA é chamada de reatância indutiva.

A reatância indutiva é calculada usando:

XL​=2πfL

Onde:

• Xₗ = reatância indutiva (ohms)

• f = frequência (hertz)

• L = indutância (Henrys)

Esta equação mostra que a reatância indutiva aumenta diretamente com a frequência.

Em baixas frequências, a corrente muda relativamente devagar, então o indutor oferece menos oposição ao fluxo de corrente. À medida que a frequência aumenta, a corrente muda de direção mais rapidamente e o indutor gera uma tensão oposta mais forte. Isso aumenta a reatância e dificulta a passagem da corrente CA.

Por exemplo, um indutor pode ter muito pouco efeito sobre um sinal de baixa frequência enquanto restringe significativamente um sinal de alta frequência passando pelo mesmo circuito.

Por que a Reatância Indutiva é Importante

Como a reatância indutiva aumenta com a frequência, os indutores são amplamente utilizados em filtros, circuitos de redução de ruído e sistemas de comunicação. Eles podem ajudar a bloquear sinais indesejados de alta frequência enquanto permitem que sinais de baixa frequência ou potência CC passem mais facilmente.

Esse comportamento dependente da frequência é uma das características mais importantes dos indutores e é fundamental para o funcionamento de muitos circuitos eletrônicos modernos.

Resumo de Fórmulas Chave

As seguintes fórmulas descrevem as características elétricas mais importantes de um indutor:

Energia Armazenada em um Campo Magnético

Esta fórmula calcula a energia armazenada no campo magnético do indutor.

Taxa de Mudança da Corrente

Esta fórmula descreve como um indutor se opõe às mudanças na corrente.

Reatância Indutiva

Esta fórmula determina quão fortemente um indutor se opõe à corrente CA em uma determinada frequência.

Juntas, essas equações explicam como os indutores armazenam energia, controlam as mudanças de corrente e respondem a sinais de corrente alternada, tornando-os componentes essenciais em eletrônica de potência, sistemas de filtragem, equipamentos de comunicação e inúmeras outras aplicações eletrônicas.

Comportamento do Indutor em Circuitos

O comportamento de um indutor depende de se a corrente que passa por ele é constante ou está mudando continuamente. Como os indutores respondem a mudanças na corrente, eles se comportam de maneira diferente em circuitos de corrente contínua (CC) e circuitos de corrente alternada (CA).

Indutores em Circuitos CC

Quando a energia é primeiramente aplicada a um circuito CC, a corrente começa a aumentar a partir de zero. Durante este breve período, o indutor gera uma tensão que se opõe ao aumento da corrente. Esse efeito retarda a taxa na qual a corrente aumenta através da bobina.

À medida que o tempo passa, a corrente gradualmente atinge um valor estável e para de mudar. Uma vez que a corrente se torna constante, o campo magnético que envolve a bobina também se torna estável. Uma vez que um indutor apenas se opõe a mudanças na corrente, não há mais nenhuma mudança para resistir.

Sob condições DC em estado estacionário, o indutor se comporta quase como um curto pedaço de fio, permitindo que a corrente flua com muito pouca oposição. Em circuitos práticos, ainda existe uma pequena quantidade de resistência porque o enrolamento é feito de fio real, mas o efeito indutivo torna-se negligible.

Indutores em Circuitos CA

Os indutores tornam-se muito mais significativos em circuitos onde a corrente está continuamente a mudar. Numa circuitos AC, a corrente sobe, desce e inverte constantemente de direção. À medida que isso acontece, o campo magnético à volta da bobina expande e colapsa repetidamente.

Cada alteração no campo magnético gera uma tensão oposta dentro do enrolamento. Como a corrente está sempre a mudar durante o funcionamento em AC, este efeito oposto está presente continuamente.

A oposição que um indutor apresenta à corrente AC é conhecida como reatância indutiva. Ao contrário da resistência comum, a reatância indutiva depende tanto da frequência como da indutância. À medida que a frequência aumenta, a corrente muda mais rapidamente, fazendo com que o indutor gere uma tensão oposta mais forte.

Como resultado, sinais de alta frequência experienciam uma maior oposição, enquanto sinais de baixa frequência encontram menos oposição.

A relação é expressa por:

XL = 2πfL

Onde:

• Xₗ = reatância indutiva (Ω)

• f = frequência (Hz)

• L = indutância (H)

Esta equação mostra que a reatância aumenta diretamente tanto com a frequência como com a indutância.

Por que a Frequência é Importante

O efeito da frequência pode ser entendido ao comparar dois sinais AC aplicados ao mesmo indutor. Um sinal opera a uma baixa frequência, enquanto o outro opera a uma frequência muito mais alta.

Um sinal de baixa frequência faz com que o campo magnético mude relativamente devagar. Como o campo muda gradualmente, a tensão oposta induzida permanece pequena, permitindo que a corrente passe pelo indutor mais facilmente.

Um sinal de alta frequência força o campo magnético a expandir e colapsar muito mais rapidamente. Isso produz uma tensão oposta maior, tornando mais difícil o fluxo de corrente.

Como a reatância indutiva aumenta com a frequência, os indutores respondem naturalmente de forma diferente a sinais de baixa e alta frequência. Este comportamento dependente da frequência é a base de muitas funções de filtragem e controlo de sinal.

Funções Comuns do Circuito

A capacidade de um indutor de opor-se à corrente em mudança permite-lhe realizar várias funções importantes em circuitos eletrónicos.

Nas fontes de alimentação, os indutores ajudam a suavizar o fluxo de corrente e a reduzir ondulações indesejadas. Ao resistir a flutuações repentinas de corrente, contribuem para uma operação do circuito mais estável.

Os indutores também são amplamente utilizados para suavização de corrente e transferência de energia em circuitos onde o fluxo de corrente controlado é importante. A energia pode ser armazenada temporariamente no campo magnético e liberada quando necessário, ajudando a manter uma operação consistente durante eventos de comutação.

Em filtros passa-alta, os indutores contribuem para redes seletivas de frequência que reduzem componentes de sinal de baixa frequência enquanto permitem que sinais de alta frequência sejam preservados. A sua reatância dependente da frequência ajuda a direcionar o fluxo de sinal dentro do filtro.

Em filtros passa-baixa, os indutores permitem que sinais de CC e de baixa frequência passem mais facilmente enquanto opõem cada vez mais componentes de alta frequência. Esta característica ajuda a reduzir ruídos de alta frequência indesejados e interferências.

Os indutores também são usados em circuitos de condicionamento de sinal, onde ajudam a moldar sinais elétricos, suprimir ruídos e melhorar a qualidade geral do sinal antes de um processamento adicional.

Estas funções são possíveis porque um indutor responde de forma diferente a diferentes frequências e condições de corrente em mudança.

Resumo do Comportamento do Indutor

Um indutor comporta-se de forma diferente dependendo do tipo de corrente que flui através dele. Numa circuito CC, ele inicialmente opõe-se às alterações na corrente, mas eventualmente comporta-se quase como um condutor em curto uma vez que a corrente atinge um valor constante. Numa circuito AC, ele opõe-se continuamente à corrente em mudança, e esta oposição aumenta à medida que a frequência sobe.

Devido a este comportamento dependente da frequência, os indutores desempenham um papel importante no controlo de corrente, filtragem, condicionamento de sinal, conversão de potência e circuitos de armazenamento de energia. A sua capacidade de responder de forma diferente a condições elétricas em mudança torna-os um dos componentes mais utilizados na eletrónica moderna.

Indutores em Aplicações do Dia-a-Dia

Os indutores são usados numa vasta gama de dispositivos eletrónicos e sistemas elétricos. A sua capacidade de armazenar energia num campo magnético, opor-se a alterações repentinas na corrente e responder de forma diferente a várias frequências torna-os valiosos em conversão de potência, filtragem, processamento de sinal e circuitos de comunicação.

Um indutor é tipicamente feito de fio de cobre enrolado em uma bobina, muitas vezes em torno de um núcleo magnético, como ferro ou ferrite. Por causa dessa construção, os indutores são geralmente maiores e mais pesados do que muitos outros componentes passivos com classificações elétricas semelhantes. O uso de enrolamentos de cobre e materiais magnéticos também pode aumentar o custo de fabricação.

Apesar dessas limitações, os indutores fornecem características elétricas que são difíceis de alcançar com outros componentes, tornando-os essenciais em muitos projetos eletrônicos.

Eletrônica de Potência e Fontes de Alimentação com Comutação (SMPS)

Uma das aplicações mais comuns dos indutores é na eletrônica de potência e fontes de alimentação comutadas (SMPS). Nesses circuitos, os interruptores eletrônicos ligam e desligam repetidamente, fazendo com que a corrente mude rapidamente. Essas mudanças rápidas podem introduzir ondulação, ruído elétrico e instabilidade.

Um indutor ajuda a controlar a taxa à qual a corrente muda. À medida que a corrente sobe ou desce, o campo magnético dentro do indutor se desenvolve ou colapsa, gerando uma tensão oposta que retarda a transição. Isso produz um fluxo de corrente mais suave e melhora a estabilidade geral do circuito.

Os indutores são frequentemente usados em conjunto com capacitores para formar redes de filtragem. O indutor reduz flutuações rápidas de corrente, enquanto o capacitor suaviza as variações de tensão. Juntos, eles ajudam a reduzir a ondulação, suprimir o ruído e melhorar a qualidade da energia.

Por essas razões, os indutores são amplamente utilizados em fontes de alimentação CC, fontes comutadas, reguladores de tensão, conversores CC-CC e outros sistemas de conversão de energia.

RF e Sistemas de Comunicação

Os indutores também são componentes importantes em equipamentos de radiofrequência e comunicação. Nessas aplicações, seu papel principal é o controle de frequência, em vez do suavização de potência.

Ao combinar um indutor com um capacitor, um circuito ressonante pode ser criado. Esses circuitos são usados para selecionar, gerar ou filtrar frequências específicas dentro de sistemas de comunicação.

Os indutores são comumente encontrados em transmissores de rádio, receptores de rádio, dispositivos de comunicação sem fio, amplificadores de RF, antenas e circuitos de processamento de sinal. O seu comportamento dependente da frequência permite que os sistemas de comunicação isolem sinais desejados enquanto reduzem a interferência de frequências indesejadas.

Ressonância LC e Seleção de Frequência

Um uso comum dos indutores em sistemas de comunicação é o circuito ressonante LC, também conhecido como circuito tanque. Nesta configuração, um indutor e um capacitor trocam energia repetidamente.

O capacitor armazena energia em um campo elétrico, enquanto o indutor armazena energia em um campo magnético. À medida que a energia é transferida de um componente para o outro, um sinal elétrico oscilante é produzido.

O circuito responde naturalmente com mais força a uma frequência específica conhecida como frequência ressonante. Essa frequência depende dos valores de indutância e capacitância dentro do circuito.

A frequência ressonante é calculada usando:

Onde:

• f = frequência ressonante (Hz)

• L = indutância (H)

• C = capacitância (F)

Aumentar a indutância ou a capacitância diminui a frequência ressonante, enquanto reduzir qualquer um dos valores a eleva.

Este princípio é amplamente utilizado em circuitos de afinação de rádio, osciladores, filtros seletivos de frequência, sistemas de comunicação sem fio e geradores de sinal. Ao ajustar a indutância ou a capacitância, um circuito pode ser ajustado para operar em uma frequência desejada enquanto rejeita outras.

Aplicações Comuns do Dia a Dia

Embora os indutores sejam frequentemente discutidos em termos técnicos, eles estão presentes em muitos produtos e sistemas eletrônicos do dia a dia.

Dispositivos móveis utilizam indutores em miniatura em circuitos de gerenciamento de energia para regular a tensão e melhorar a eficiência da bateria.

Carregadores e adaptadores de energia usam indutores em fontes de alimentação comutadas para converter energia elétrica de maneira eficiente enquanto reduzem ruído e ondulação.

Rádios e equipamentos de áudio dependem de indutores para afinação de frequência, filtragem e seleção de sinal.

Equipamentos de rede, incluindo roteadores, switches e hardware de comunicação, usam indutores para suprimir ruído, filtrar sinais e suportar a entrega estável de energia.

A eletrônica automotiva incorpora indutores em conversores de potência, sistemas de ignição, circuitos de sensores, sistemas de entretenimento a bordo e sistemas de gerenciamento de energia de veículos elétricos.

Essas aplicações demonstram como os indutores suportam tanto o controle de potência quanto o processamento de sinal em uma ampla gama de tecnologias de consumo, industriais e de transporte.

Devido à sua capacidade de armazenar energia, controlar o fluxo de corrente, filtrar sinais e suportar circuitos seletivos em frequência, os indutores continuam a ser um dos componentes mais importantes na eletrônica moderna. Desde dispositivos móveis e carregadores até fontes de alimentação, sistemas de comunicação e eletrônicos automotivos, os indutores desempenham funções que ajudam o equipamento eletrônico a operar de forma confiável e eficiente.

Conclusão

Os indutores são importantes porque ajudam a controlar o fluxo de corrente, armazenar energia magnética, filtrar ruídos e estabilizar circuitos de potência. O seu desempenho depende do valor da indutância, material do núcleo, frequência, classificação de corrente e colocação do circuito. Compreender o comportamento dos indutores facilita a sua utilização correta em filtros, conversores de energia, transformadores, sistemas de RF e muitos projetos eletrônicos.

Perguntas Frequentes [FAQ]

1. Por que os indutores resistem a mudanças súbitas na corrente em vez de bloquear completamente a corrente?

Um indutor não para o fluxo de corrente; ele resiste a mudanças rápidas na corrente gerando uma tensão oposta através de seu campo magnético. Quando a corrente começa a aumentar ou diminuir, o campo magnético em mudança ao redor da bobina induz uma tensão que se opõe a essa mudança. Esse comportamento força a corrente a aumentar ou diminuir gradualmente, em vez de instantaneamente. Quanto maior a indutância, mais forte essa oposição se torna, tornando os indutores valiosos para aplicações de suavização de corrente, filtragem e controle de energia.

2. Por que o material do núcleo tem um impacto tão significativo no desempenho de um indutor?

O material do núcleo determina quão efetivamente o fluxo magnético é concentrado dentro da bobina. Indutores de núcleo aéreo proporcionam um excelente desempenho em altas frequências, mas uma indutância relativamente baixa porque o ar tem uma baixa permeabilidade magnética. Os núcleos de ferro aumentam consideravelmente a indutância e a capacidade de armazenamento de energia concentrando o fluxo magnético de maneira mais eficiente. Os núcleos de ferrite oferecem um equilíbrio entre alta indutância e baixas perdas em frequências mais altas, tornando-os comuns em fontes de alimentação modernas e equipamentos de comunicação. Como resultado, a seleção do núcleo influencia diretamente o valor da indutância, a resposta de frequência, o tamanho e o desempenho geral do circuito.

3. Por que a reatância indutiva aumenta à medida que a frequência do sinal sobe?

A reatância indutiva aumenta com a frequência porque sinais de alta frequência forçam a corrente a mudar de direção mais rapidamente. Cada vez que a corrente muda, o indutor gera uma tensão oposta através da indução eletromagnética. À medida que a frequência aumenta, essas mudanças ocorrem com mais frequência, fazendo com que o efeito oposto se torne mais forte. Isso significa que sinais de baixa frequência passam mais facilmente por um indutor, enquanto sinais de alta frequência encontram maior oposição. Esse comportamento dependente da frequência é fundamental para filtros, circuitos de comunicação e sistemas de redução de ruído.

4. Por que os indutores são essenciais em fontes de alimentação comutadas e circuitos de conversão de energia?

Fontes de alimentação comutadas operam com a rápida alternância do fluxo de corrente, o que naturalmente cria variações súbitas de corrente. Os indutores ajudam a controlar essas mudanças rápidas armazenando energia em um campo magnético quando a corrente aumenta e liberando essa energia quando a corrente diminui. Esse processo suaviza o fluxo de corrente, reduz a ondulação e melhora a eficiência de transferência de energia. Quando combinados com capacitores, os indutores formam redes de filtragem que estabilizam a tensão de saída e reduzem o ruído elétrico, tornando-os componentes críticos na eletrônica de potência moderna.

5. Por que os circuitos ressonantes LC são tão importantes em sistemas de comunicação e RF?

Um circuito LC combina um indutor e um capacitor para criar uma rede ressonante que responde naturalmente de forma mais forte em uma frequência específica. A energia transfere-se continuamente entre o campo elétrico do capacitor e o campo magnético do indutor, criando oscilações na frequência ressonante. Ao selecionar valores adequados de indutância e capacitância, os engenheiros podem ajustar circuitos para aceitar frequências desejadas enquanto rejeitam outras. Este princípio é amplamente utilizado em receptores de rádio, osciladores, equipamentos de comunicação sem fio, filtros de RF e circuitos de seleção de frequência onde o controle preciso do sinal é necessário.
