MOSFET Explicado: Princípio de Funcionamento, Estrutura e Aplicações

Os MOSFETs estão entre os dispositivos semicondutores mais importantes na eletrônica moderna, proporcionando controle eficiente de energia elétrica e sinais através de operação controlada por tensão. Este artigo explica a estrutura do MOSFET, princípios de operação, símbolos, tipos, características, comportamento de comutação, pacotes e aplicações, ajudando os leitores a entender por que os MOSFETs são amplamente utilizados em sistemas eletrônicos de baixa e alta potência.

Catálogo

O que é um MOSFET?

Definição de um MOSFET

MOSFET significa Transistor de Efeito de Campo de Semicondutor de Óxido Metálico. É um dos dispositivos semicondutores mais amplamente utilizados em circuitos eletrônicos modernos. O MOSFET foi desenvolvido para superar várias limitações das tecnologias anteriores de transistores de efeito de campo, incluindo maior resistência, menor impedância de entrada e desempenho de comutação mais lento.

Um MOSFET também é conhecido como Transistor de Efeito de Campo de Gate Isolado (IGFET). Este nome vem de sua estrutura de gate única, onde o terminal do gate é eletricamente isolado do material semicondutor dentro do dispositivo. Este design isolado permite que o MOSFET controle a corrente de forma eficiente, enquanto requer muito pouca potência de controle.

Hoje, os MOSFETs são usados em quase todas as categorias de equipamentos eletrônicos, variando de dispositivos portáteis de consumo a sistemas industriais de potência. Sua capacidade de controlar grandes quantidades de energia elétrica com um pequeno sinal de controle tornou-os um componente fundamental na eletrônica moderna.

Características Principais dos MOSFETs

Operação Controlada por Tensão: Um MOSFET é controlado pela tensão de gate a fonte (VGS) em vez de uma corrente de entrada contínua. Mudanças na tensão do gate regulam a condutividade do canal entre o dreno e a fonte, permitindo controlar grandes correntes com um sinal elétrico relativamente pequeno.

Estrutura do Gate Isolado: O eletrodo do gate é separado do material semicondutor por uma camada muito fina de óxido de silício. Este isolamento impede a condução elétrica direta para o gate, enquanto permite que o campo elétrico influencie o canal abaixo dele.

Alta Resistência de Entrada: Como o gate é isolado, muito pouca corrente entra no gate durante a operação normal. Isso resulta em uma resistência de entrada extremamente alta e minimiza a carga elétrica colocada na circuitaria de controle.

Baixa Potência de Controle: O gate normalmente requer potência apenas durante o carregamento e descarregamento de sua capacitância ao mudar de estado. Já que a corrente de gate contínua não é necessária, os MOSFETs operam com uma potência de controle muito baixa e alcançam alta eficiência geral.

Símbolos e Terminais do MOSFET

Terminais e Estrutura do Símbolo do MOSFET

Um MOSFET é representado em diagramas de circuito usando um símbolo que ilustra seus terminais elétricos e estrutura operacional. Embora a maioria dos circuitos práticos trate o MOSFET como um dispositivo de três terminais, ele é na verdade construído com quatro terminais: Dreno (D), Fonte (S), Gate (G) e Corpo (B), também conhecido como substrato.

O dreno e a fonte formam o caminho de corrente principal através do dispositivo, enquanto o gate atua como o terminal de controlo. O terminal do corpo está conectado ao substrato semicondutor dentro do MOSFET. Na maioria dos MOSFETs comerciais, o corpo está conectado internamente ao terminal de fonte, então os diagramas de circuito normalmente mostram apenas o dreno, a fonte e o gate.

Uma característica chave do símbolo é a separação entre o gate e o caminho de condução do dreno-fonte. Esta separação representa a camada de óxido isolante que isola eletricamente o gate do canal semicondutor, permitindo que o dispositivo seja controlado por tensão em vez de corrente contínua no gate.

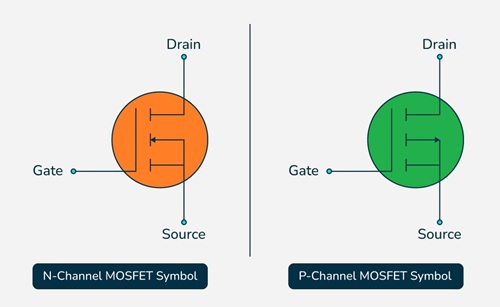

Símbolos de Canal N e Canal P

Os símbolos do MOSFET variam dependendo se o dispositivo é um MOSFET de canal N ou um MOSFET de canal P. O símbolo fornece uma indicação visual rápida do tipo de canal e de como a condução é controlada.

Um MOSFET de canal N conduz quando o gate se torna suficientemente positivo em relação à fonte. Um MOSFET de canal P opera de maneira oposta e conduz quando o gate se torna suficientemente negativo em relação à fonte.

A seta incluída no símbolo ajuda a distinguir entre dispositivos de canal N e de canal P. Isso facilita a identificação do tipo de MOSFET ao ler esquemas, projetar circuitos ou solucionar problemas em sistemas eletrônicos.

Símbolos de Modo de Melhoria e Modo de Depleção

Os símbolos do MOSFET também indicam o modo de operação do dispositivo.

Um MOSFET de modo de melhoria está normalmente desligado quando nenhuma tensão de gate é aplicada. Como não existe um canal condutor com viés de gate zero, o símbolo é geralmente desenhado com uma linha de canal quebrada ou interrompida. Isto indica que um canal condutor deve ser criado aplicando uma tensão de gate apropriada.

Um MOSFET de modo de depleção já contém um canal condutor quando a tensão do gate é zero. Por essa razão, seu símbolo é tipicamente desenhado com uma linha de canal contínua, indicando que a corrente pode fluir sem aplicar inicialmente viés de gate.

Como os MOSFETs de modo de melhoria dominam aplicações modernas de comutação e controle de potência, seus símbolos são encontrados com muito mais frequência do que os símbolos de modo de depleção.

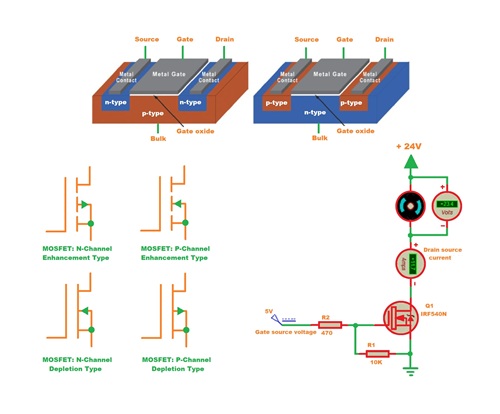

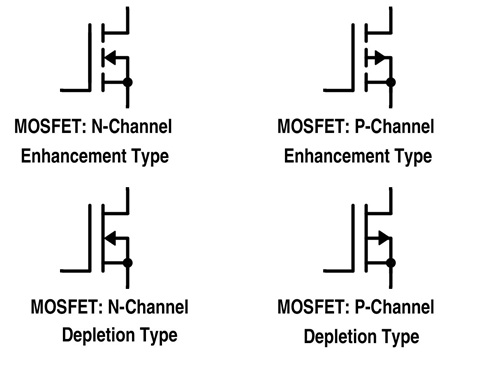

Classificação dos MOSFETs

Como os MOSFETs São Classificados

Os MOSFETs são geralmente classificados de acordo com duas características principais: tipo de canal e modo de operação. Essas classificações determinam como o dispositivo conduz corrente, como ele responde à tensão do gate e onde é mais adequado para uso.

O tipo de canal identifica os principais portadores de carga responsáveis pela condução de corrente, enquanto o modo de operação indica se o MOSFET está naturalmente ligado ou desligado quando nenhuma tensão de gate é aplicada.

Com base nessas duas características, os MOSFETs são divididos em quatro categorias principais:

• MOSFET de Depleção de Canal N

• MOSFET de Depleção de Canal P

• MOSFET de Melhoria de Canal N

• MOSFET de Melhoria de Canal P

Compreender essas categorias ajuda a simplificar a seleção de MOSFETs e torna mais fácil prever o comportamento do dispositivo em circuitos práticos.

MOSFETs de Canal N vs Canal P

Uma das distinções mais importantes entre os MOSFETs é se são dispositivos de canal N ou canal P.

Um MOSFET de canal N (NMOS) usa elétrons como os principais portadores de carga. Como os elétrons se movem mais facilmente através do material semicondutor do que as lacunas, os dispositivos de canal N geralmente oferecem menor resistência em condução, maior capacidade de corrente, velocidades de comutação mais rápidas e melhor eficiência. Por essa razão, os MOSFETs de canal N são amplamente utilizados em fonte de alimentação, drivers de motor, conversores DC-DC, sistemas de gerenciamento de bateria e outras aplicações de potência de alta eficiência.

Um MOSFET de canal N começa a conduzir quando o gate se torna suficientemente positivo em relação à fonte. À medida que a tensão do gate em relação à fonte aumenta, um campo elétrico se forma sob a camada de óxido do gate e atrai elétrons para a região do canal. Uma vez que a tensão de limiar é atingida, um canal condutor se forma entre o dreno e a fonte, permitindo que a corrente flua. Aumentar ainda mais a tensão do gate fortalece o canal e reduz sua resistência.

Um MOSFET de canal P (PMOS) usa lacunas como os principais portadores de carga. Como as lacunas têm mobilidade mais baixa do que os elétrons, os dispositivos de canal P geralmente têm maior resistência em condução e menor condutividade do que MOSFETs de canal N comparáveis. No entanto, eles oferecem vantagens em certas configurações de circuito, particularmente em aplicações de comutação de lado positivo.

Um MOSFET de canal P conduz quando o gate se torna suficientemente negativo em relação à fonte. À medida que a tensão do gate se torna mais negativa, o canal condutor se fortalece e o fluxo de corrente aumenta. Esses dispositivos são frequentemente usados quando a carga deve ser comutada do lado positivo da fonte, ajudando a simplificar a circuitaria de acionamento do gate em alguns projetos.

Embora ambos os tipos de dispositivos sejam amplamente utilizados, os MOSFETs N-channel são geralmente preferidos sempre que máxima eficiência, menor perda de potência e maior capacidade de corrente são necessárias.

MOSFETs de Modo de Aumento vs MOSFETs de Modo de Depleção

Os MOSFETs também são classificados de acordo com seu modo de operação, que determina como o canal se comporta quando nenhuma tensão de porta é aplicada.

Um MOSFET de Modo de Aumento (E-MOSFET) é um dispositivo normalmente desligado. Com tensão de porta zero, não existe um canal condutor entre o dreno e a fonte, portanto o fluxo de corrente é bloqueado. A condução começa apenas depois que a tensão da porta excede a tensão de limiar e cria um canal condutor sob a porta.

À medida que a tensão da porta aumenta ainda mais, portadores de carga adicionais se acumulam na região do canal, reduzindo a resistência e aumentando a corrente de dreno. Como os dispositivos de modo de aumento permanecem desligados até serem intencionalmente ativados, eles proporcionam uma vantagem de segurança natural e são amplamente utilizados em circuitos de chaveamento, eletrônica digital, conversores de potência e sistemas de controle de motores.

Um MOSFET de Modo de Depleção (D-MOSFET) se comporta de maneira diferente porque um canal condutor já existe quando a tensão de porta é zero. Como a corrente pode fluir sem polarização de porta, os MOSFETs de modo de depleção são frequentemente descritos como dispositivos normalmente ligados.

Aplicar tensão de porta altera a condutividade do canal existente. Dependendo da polaridade e magnitude da tensão aplicada, o canal pode ser reforçado para aumentar o fluxo de corrente ou enfraquecido para reduzir a condução. Se a tensão de porta atinge um nível suficiente na direção oposta, o canal pode ser completamente depletado e o fluxo de corrente para.

Embora os MOSFETs de modo de depleção ofereçam características operacionais únicas e possam funcionar tanto em regiões de aumento quanto de depleção, eles são usados com menos frequência do que os dispositivos de modo de aumento em sistemas eletrônicos modernos.

Princípio de Funcionamento de um MOSFET

Como a Tensão da Porta Controla o Fluxo de Corrente

Um MOSFET controla o fluxo de corrente entre os terminais de dreno e fonte através de uma tensão aplicada à porta. Ao contrário de um Transistor de Junção Bipolar (BJT), que requer corrente de entrada contínua, um MOSFET opera principalmente por meio de um campo elétrico. Isso permite que grandes correntes sejam controladas com muito pouca potência de porta, tornando o dispositivo altamente eficiente para aplicações de chaveamento e controle de sinal.

A porta é separada do material semicondutor por uma camada muito fina de dióxido de silício (SiO₂). Quando uma tensão é aplicada à porta, um campo elétrico se desenvolve através desta camada isolante. Embora a porta não entre em contato físico com o canal semicondutor, o campo elétrico influencia a distribuição de portadores de carga dentro do dispositivo.

À medida que a tensão da porta muda, a condutividade da região entre o dreno e a fonte também muda. Isso permite que o MOSFET funcione como um interruptor eletrônico controlável capaz de regular o fluxo de corrente com alta eficiência e precisão.

Tensão de Limiar e Formação de Canal

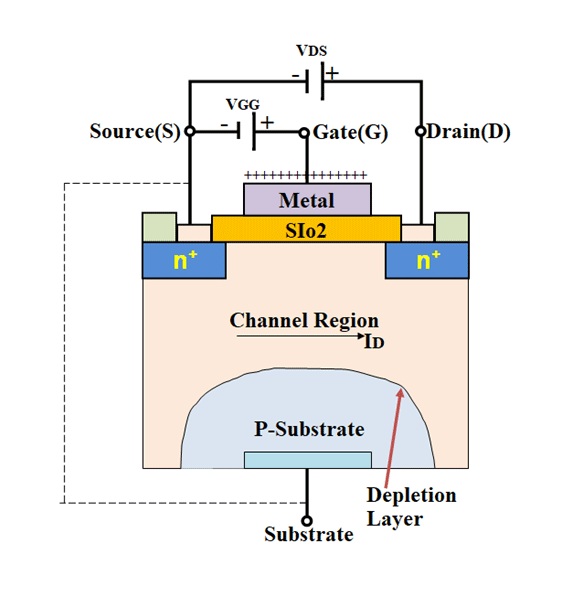

A formação do canal condutor é um dos processos mais importantes no funcionamento do MOSFET.

Em um MOSFET N-channel típico, pouca ou nenhuma corrente flui entre o dreno e a fonte quando nenhuma tensão de porta é aplicada. Sob esta condição, existe apenas uma corrente de fuga muito pequena porque um canal condutor ainda não foi formado.

À medida que uma tensão de porta positiva é aplicada, elétrons são atraídos em direção à superfície semicondutora diretamente sob a camada de óxido de porta. Inicialmente, apenas um pequeno número de portadores de carga se acumula nesta região, portanto a condução permanece limitada.

À medida que a tensão da porta continua a aumentar, mais elétrons se reúnem sob a porta. Eventualmente, um número suficiente de portadores de carga se acumula para criar um caminho condutor contínuo entre a fonte e o dreno. Este caminho é conhecido como canal.

Uma vez que o canal é formado, a corrente pode fluir através do MOSFET sempre que uma tensão de dreno para fonte estiver presente. Aumentar a tensão da porta fortalece ainda mais o canal, reduz sua resistência e permite um maior fluxo de corrente.

A tensão mínima de porta para fonte necessária para criar este canal condutor é chamada de tensão de limiar (VTH). Abaixo desta tensão, o MOSFET permanece desligado ou apenas fracamente condutor. Uma vez que a tensão de limiar é excedida, a condução normal começa e a corrente de dreno aumenta rapidamente.

Como a tensão de limiar determina quando o MOSFET começa a conduzir, é um parâmetro importante ao selecionar dispositivos para circuitos lógicos, drivers de motor, conversores de potência e aplicações de chaveamento.

Operação do MOSFET de Modo de Depleção

Um MOSFET de modo de depleção contém um canal condutor mesmo quando nenhuma tensão de porta é aplicada. Como o canal já existe, a corrente pode fluir entre o dreno e a fonte a VGS = 0 V. Por esta razão, os MOSFETs de modo de depleção são frequentemente referidos como dispositivos normalmente ligados.

Quando uma tensão de gate positiva é aplicada a um MOSFET de modo de depleção de canal N, eletrões adicionais são atraídos para a região do canal. Isso aumenta a condutividade do canal, reduz a resistência e permite que mais corrente de dreno flua.

Quando uma tensão de gate negativa é aplicada, os eletrões são empurrados para longe da região do canal. Como resultado, o canal se estreita, a resistência aumenta e o fluxo de corrente diminui.

Se a tensão de gate negativa se tornar suficientemente grande, o canal pode ser completamente depleto. Nesse ponto, o fluxo de corrente para. e o MOSFET entra na condição de corte.

Como o canal já existe com tensão de gate zero, os MOSFETs de modo de depleção podem operar em condições de aumento e de depleção. Tensões de gate positivas aumentam a condutividade, enquanto tensões de gate negativas a reduzem.

Operação do MOSFET de Modo de Aumento

Um MOSFET de modo de aumento opera de maneira diferente porque nenhum canal condutor existe quando a tensão do gate é zero.

Como a corrente não pode fluir até que um canal seja criado, os MOSFETs de modo de aumento são conhecidos como dispositivos normalmente desligados. Essa característica é altamente desejável em muitos sistemas eletrônicos porque o dispositivo permanece inativo até ser ligado intencionalmente.

Quando a tensão entre o gate e a fonte excede a tensão de limiar, os eletrões começam a se acumular sob a camada de óxido do gate. À medida que portadores de carga adicionais se reúnem, um canal condutor se forma entre a fonte e o dreno.

Uma vez que o canal é estabelecido, a corrente começa a fluir através do dispositivo. Aumentar ainda mais a tensão do gate fortalece o canal, reduz a resistência do canal e permite que uma maior corrente de dreno passe.

Se a tensão do gate for removida ou cair abaixo da tensão de limiar, o canal condutor desaparece e o fluxo de corrente para. O MOSFET então retorna ao seu estado desligado.

Devido a esse comportamento previsível e eficiente, os MOSFETs de modo de aumento são amplamente utilizados em fontes de alimentação, circuitos digitais, controladores de motor, sistemas alimentados por baterias, circuitos PWM e aplicações de chaveamento eletrônico.

Regiões de Operação do MOSFET

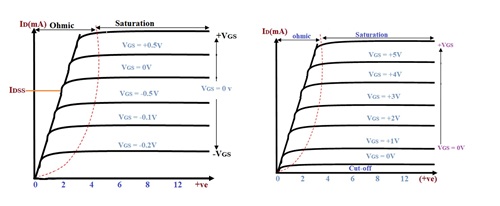

O comportamento elétrico de um MOSFET de modo de aumento é comumente descrito usando três regiões de operação: corte, linear (ohmica) e saturação. Essas regiões representam diferentes níveis de formação de canal e condução de corrente.

Região de Corte

Na região de corte, a tensão do gate permanece abaixo da tensão de limiar. Como um canal condutor ainda não foi formado, o fluxo de corrente entre o dreno e a fonte é extremamente pequeno. Nessas condições, o MOSFET se comporta como um interruptor aberto e permanece no estado desligado.

Região Linear (Óhmica)

Quando a tensão do gate sobe acima da tensão de limiar, um canal condutor se forma e a corrente começa a fluir. Nesta região, o MOSFET se comporta de maneira similar a um resistor controlável.

Tanto a tensão do gate quanto a tensão dreno-fonte influenciam a corrente de dreno. À medida que o canal se torna mais forte, a resistência diminui e o fluxo de corrente aumenta. Esta região é comumente utilizada em aplicações de chaveamento, onde o MOSFET está totalmente ligado e exibe uma resistência de ligação muito baixa.

Região de Saturação

À medida que as condições de operação continuam a mudar, o MOSFET entra na região de saturação. Neste estado, o canal é fortemente estabelecido e a corrente de dreno é controlada principalmente pela tensão do gate em vez da tensão dreno-fonte.

A região de saturação é particularmente importante em circuitos analógicos e aplicações de amplificadores porque fornece controle de corrente estável e previsível.

MOSFET como um Interruptor

Operação Básica de Chaveamento

Um dos usos mais comuns de um MOSFET é o chaveamento eletrônico. Neste papel, o MOSFET atua como um caminho controlável para a corrente que flui para uma carga. Cargas comuns incluem LEDs, lâmpadas, motores, relés, solenóides, aquecedores e circuitos de fonte de alimentação.

Quando uma tensão adequada entre o gate e a fonte (VGS) é aplicada, um canal condutor se forma entre o dreno e a fonte. A corrente então flui através da carga e permite que o dispositivo conectado opere.

Quando a tensão do gate é reduzida abaixo do nível necessário ou removida completamente, o canal condutor desaparece e o fluxo de corrente para. A carga então desliga. Como a ação de chaveamento é controlada pela tensão em vez da corrente do gate, um MOSFET pode controlar grandes correntes usando um sinal de controle relativamente pequeno.

Vantagens do Chaveamento com MOSFET

Ao contrário dos interruptores mecânicos, os MOSFETs não contêm contatos móveis. Como resultado, o chaveamento ocorre eletronicamente sem desgaste físico, permitindo uma operação extremamente rápida e confiável.

Essa característica permite que os MOSFETs realizem milhares ou até milhões de ciclos de chaveamento por segundo. Tal desempenho é essencial em fontes de alimentação, controladores de motor, sistemas de comunicação, eletrônica digital e dispositivos alimentados por baterias.

Outra vantagem é a alta resistência de entrada do MOSFET. Como quase nenhuma corrente de gate em estado estacionário é necessária, o circuito de controle consome muito pouca energia, melhorando a eficiência geral do sistema.

Carga do Gate e Resistores de Pull-Down

Embora muito pouca corrente flua para o gate, a estrutura do gate comporta-se como um pequeno capacitor. Quando a tensão é aplicada, a carga elétrica se acumula no gate e deve ser armazenada antes que o MOSFET possa ser ativado.

Quando o sinal de controle é removido, a carga armazenada não desaparece instantaneamente. O MOSFET pode permanecer parcialmente condutivo até que a carga do gate seja descarregada.

Para evitar condições de ativação indesejadas, um resistor de pull-down é comumente conectado entre os terminais do gate e da fonte. Um valor de aproximadamente 10 kΩ é frequentemente usado em muitos circuitos de comutação.

O resistor fornece um caminho de descarga para a carga armazenada no gate, garantindo que a tensão do gate retorne a zero quando o sinal de controle é removido. Isso melhora a confiabilidade da comutação e ajuda a evitar disparos falsos causados por ruído ou condições de gate flutuante.

Comutação PWM e Controle do Drive do Gate

Muitas aplicações requerem controle de potência ajustável em vez de simples comutação liga-desliga. Exemplos incluem controle de velocidade de motores, atenuação de LED, sistemas de carregamento de bateria e conversores de potência.

Nestas aplicações, os MOSFETs são frequentemente controlados usando Modulação por Largura de Pulso (PWM). A PWM comuta rapidamente o MOSFET liga e desliga enquanto varia a porcentagem de tempo passado no estado ligado.

Um tempo de ativação mais longo fornece mais potência à carga, enquanto um tempo de ativação mais curto reduz a potência média fornecida.

Porque a capacitância do gate deve ser repetidamente carregada e descarregada durante a operação da PWM, frequências de comutação mais altas impõem maiores exigências ao circuito de controle do gate. Transições de voltagem rápidas também podem introduzir oscilações, ruído e oscilações indesejadas.

Para melhorar o desempenho de comutação, um resistor de gate é frequentemente inserido entre o sinal de controle e o gate. Este resistor limita a corrente de carregamento, suaviza as transições de tensão e ajuda a reduzir a interferência eletromagnética (EMI).

Comutação de Cargas Resistivas, Capacitivas e Indutivas

O comportamento da carga conectada afeta significativamente a operação do MOSFET.

Cargas resistivas, como aquecedores e lâmpadas incandescentes, são geralmente as mais fáceis de comutar, pois a tensão e a corrente mudam de maneira previsível.

Cargas capacitivas comportam-se de maneira diferente. Quando a energia é aplicada pela primeira vez, um capacitor não carregado podeDraw uma grande corrente de partida que estressa temporariamente o MOSFET.

Cargas indutivas, como motores, bobinas de relé, transformadores e solenóides apresentam outro desafio. Esses componentes armazenam energia em um campo magnético enquanto a corrente está fluindo.

Quando o MOSFET desliga subitamente, o campo magnético em colapso tenta manter o fluxo de corrente e gera uma alta tensão reversa conhecida como força eletromotriz de retorno (back EMF). Este pico de tensão pode danificar o MOSFET se a proteção adequada não for fornecida.

Componentes de Proteção para Comutação Confiável

Componentes de proteção adicionais são frequentemente necessários para garantir a operação confiável do MOSFET, particularmente ao comutar cargas indutivas ou capacitivas.

Um diodo flyback é comumente conectado em paralelo a cargas indutivas, como bobinas de relé e motores DC. Quando o MOSFET desliga, o diodo fornece um caminho seguro de descarga para a energia armazenada e evita picos de tensão danosos.

Para aplicações de maior potência, circuitos snubber podem ser usados para absorver energia transitória e reduzir super tensões. Diodos TVS podem limitar tensões excessivas antes que elas atinjam níveis prejudiciais, enquanto circuitos limitadores de corrente ajudam a controlar a corrente de partida durante a inicialização.

Ao combinar técnicas adequadas de controle do gate com componentes de proteção adequados, os MOSFETs podem operar como interruptores altamente confiáveis em sistemas eletrônicos de baixa e alta potência.

Pacotes de MOSFET

O desempenho de um MOSFET depende não apenas do chip semicondutor dentro do dispositivo, mas também do pacote externo que o envolve. O pacote influencia características importantes, como capacidade de manejo de corrente, dissipação de calor, desempenho de comutação, resistência mecânica, método de montagem e tamanho geral.

À medida que os níveis de corrente aumentam, um MOSFET gera mais calor. Se este calor não for removido de forma eficiente, a temperatura do junção aumenta, o que pode reduzir o desempenho e a confiabilidade. Temperaturas excessivas podem até causar falha prematura do dispositivo. Por esta razão, a seleção do pacote torna-se cada vez mais importante em aplicações eletrônicas de potência.

MOSFETs de pequeno sinal usados em circuitos de baixa potência normalmente priorizam tamanho compacto e espaço mínimo na PCB. MOSFETs de potência, no entanto, geralmente requerem pacotes maiores capazes de dissipar calor de forma eficiente enquanto suportam níveis de corrente mais altos.

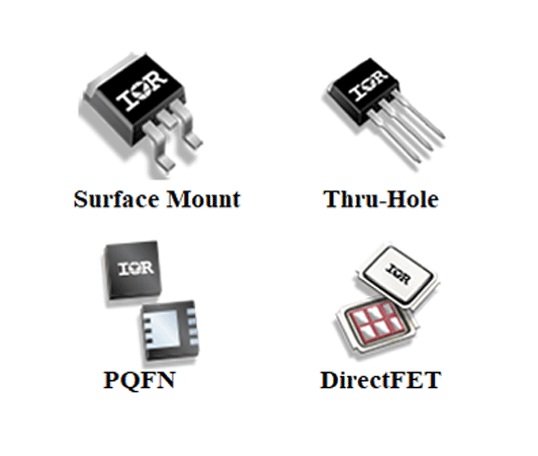

Principais Tipos de Pacotes de MOSFET

Os pacotes MOSFET são geralmente divididos em quatro categorias principais:

• Pacotes de Montagem em Superfície

• Pacotes de Furadeira Passante

• Pacotes PQFN

• Pacotes DirectFET

Cada tipo de pacote é projetado para atender a requisitos elétricos, térmicos e mecânicos específicos. A escolha mais adequada depende de fatores como nível de potência, espaço disponível na placa, método de fabricação e requisitos de refrigeração.

Pacotes de Montagem em Superfície

Os MOSFETs de montagem em superfície são projetados para serem soldados diretamente na superfície de uma placa de circuito impresso (PCB). Esses pacotes são amplamente utilizados na eletrônica moderna porque suportam montagem automatizada e permitem uma alta densidade de componentes em placas de circuito compactas.

Seu pequeno tamanho os torna adequados para eletrônicos portáteis, equipamentos de comunicação, sistemas embarcados, produtos alimentados por bateria e conversores de potência compactos.

Os pacotes comuns de MOSFET de montagem em superfície incluem:

• TO-263 (D²PAK)

• TO-252 (DPAK)

• MO-187

• SO-8

• SOT-223

• SOT-23

• TSOP-6

Esses tipos de pacotes são frequentemente encontrados em reguladores de tensão, conversores DC-DC, circuitos de gerenciamento de bateria e aplicações de chaveamento de baixa a média potência.

Pacotes de Furadeira Passante

Os pacotes de MOSFET de furadeira passante usam pernas de metal que passam por furos na PCB e são soldados do outro lado da placa. Essa construção fornece uma forte conexão mecânica e muitas vezes suporta níveis de potência mais altos do que pacotes de montagem em superfície menores.

O maior tamanho dos pacotes de furadeira passante também os torna mais fáceis de conectar a dissipadores de calor externos, melhorando o desempenho térmico em aplicações exigentes.

Os pacotes comuns de MOSFET de furadeira passante incluem:

• TO-262

• TO-251

• TO-274

• TO-220

• TO-247

Entre estes, o pacote TO-220 é um dos mais amplamente reconhecidos e comumente utilizados. É frequentemente encontrado em fontes de alimentação, controladores de motor, carregadores de bateria, sistemas de energia solar e eletrônica industrial.

Para aplicações de maior corrente, os pacotes TO-247 são frequentemente preferidos porque seu maior tamanho permite uma melhor dissipação de calor e maior capacidade de manuseio de potência.

Pacotes PQFN

Os pacotes Power Quad Flat No-Lead (PQFN) são projetados para aplicações que exigem tanto um tamanho compacto quanto um desempenho térmico eficiente.

Ao contrário dos pacotes tradicionais com pinos, os dispositivos PQFN usam almofadas de metal expostas sob o corpo do pacote. Esse design cria caminhos elétricos mais curtos e reduz a indutância parasita, ajudando a melhorar o desempenho de comutação em circuitos de potência de alta frequência.

Os tamanhos comuns de pacotes PQFN incluem:

• PQFN 2 × 2

• PQFN 3 × 3

• PQFN 3.3 × 3.3

• PQFN 5 × 4

• PQFN 5 × 6

Esses pacotes são comumente usados em conversores DC-DC, módulos de gerenciamento de potência, dispositivos portáteis e designs de PCB de alta densidade onde tanto a eficiência quanto a economia de espaço são importantes.

Pacotes DirectFET

A tecnologia DirectFET foi desenvolvida especificamente para aplicações de potência de alto desempenho, onde o gerenciamento térmico é crítico.

Nos pacotes convencionais, o calor deve viajar através de várias camadas antes de atingir a PCB ou superfície de resfriamento. Os pacotes DirectFET reduzem esse caminho térmico, melhorando a eficiência de transferência de calor e diminuindo a resistência térmica.

O resultado é um desempenho de resfriamento melhorado, perdas elétricas reduzidas e maior eficiência em condições de operação de alta corrente.

Os tipos comuns de pacotes DirectFET incluem:

• DirectFET M4

• DirectFET MA

• DirectFET MD

• DirectFET ME

• DirectFET S1

• DirectFET SH

Esses pacotes são comumente usados em fontes de alimentação de servidores, equipamentos de telecomunicações, conversores de potência de alta eficiência e sistemas avançados de gerenciamento de potência.

Como Selecionar o Pacote MOSFET Certo

A seleção de um pacote MOSFET envolve mais do que escolher um tamanho físico que se encaixe em uma placa de circuito. O pacote afeta diretamente o desempenho térmico, a eficiência, a confiabilidade e a vida útil operacional a longo prazo.

Vários fatores devem ser avaliados durante a seleção do pacote:

• Classificação de tensão

• Classificação de corrente

• Capacidade de dissipação de potência

• Frequência de comutação

• Desempenho térmico

• Espaço disponível na PCB

• Método de refrigeração

• Requisitos de montagem mecânica

Por exemplo, um pacote compacto de montagem em superfície pode ser ideal para um dispositivo eletrônico portátil onde o espaço é limitado e os níveis de potência são relativamente baixos. No entanto, o mesmo pacote pode ter dificuldades para dissipar calor em um controlador de motor de alta corrente ou fonte de alimentação industrial.

Em contraste, um pacote maior com suporte para dissipadores de calor pode ocupar mais espaço na placa, mas pode fornecer significativamente melhor desempenho térmico e maior capacidade de manuseio de potência.

A seleção do pacote é especialmente importante na eletrônica de potência. Mesmo quando dois MOSFETs têm especificações elétricas similares, diferenças na construção do pacote podem resultar em variações substanciais na elevação da temperatura, eficiência e confiabilidade. Um pacote corretamente selecionado ajuda a manter temperaturas de operação mais baixas, melhora a estabilidade a longo prazo e permite que o MOSFET opere com segurança em condições exigentes.

Por essa razão, a seleção do pacote deve sempre ser avaliadas juntamente com as classificações de tensão, classificações de corrente, características de comutação e requisitos térmicos ao escolher um MOSFET para um projeto.

Conclusão

Os MOSFETs combinam alta resistência de entrada, velocidade de comutação rápida, baixos requisitos de potência de controle e controle de corrente eficiente, tornando-os componentes essenciais em circuitos modernos. Compreender sua estrutura, operação, tipos, características e opções de pacote ajuda na seleção do MOSFET certo para conversão de potência, controle de motores, lógica digital e outras aplicações eletrônicas.

Perguntas Frequentes [FAQ]

1. Por que os MOSFETs de modo de aprimoramento N-channel dominam os designs modernos de eletrônica de potência?

Os MOSFETs de modo de aprimoramento N-channel combinam várias vantagens importantes, incluindo baixa resistência em estado ligado, velocidade de comutação rápida, alta capacidade de corrente e operação normalmente desligada. Como permanecem desligados até que uma tensão de gate seja aplicada, melhoram a segurança e reduzem o consumo de energia em espera. Sua eficiência e desempenho os tornam a escolha preferida para fontes de alimentação, acionamentos de motores, conversores DC-DC, sistemas de baterias e aplicações de controle industrial.

2. Como a estrutura de gate isolado contribui para a eficiência do MOSFET?

O gate do MOSFET é separado do canal semicondutor por uma fina camada de dióxido de silício, que impede a passagem de corrente contínua para o gate. Isso permite que o dispositivo seja controlado principalmente por tensão ao invés de corrente. Como resultado, o circuito de controle consome muito pouca energia, proporcionando ao MOSFET uma resistência de entrada extremamente alta e tornando-o altamente eficiente para aplicações de comutação e controle.

3. Por que a tensão de limiar é um parâmetro importante ao selecionar um MOSFET?

A tensão de limiar determina a tensão mínima de gate a fonte necessária para formar um canal condutivo entre o dreno e a fonte. Se a tensão do gate não ultrapassar esse valor, o MOSFET pode não ligar totalmente, resultando em uma resistência mais alta e perda de potência. Selecionar uma tensão de limiar apropriada garante um desempenho de comutação confiável e operação adequada com o circuito de controle pretendido.

4. Por que componentes de proteção são frequentemente necessários ao comutar cargas indutivas com um MOSFET?

Cargas indutivas como motores, relés e solenóides armazenam energia em um campo magnético durante a operação. Quando o MOSFET desliga, o campo magnético em colapso gera um pico de alta tensão conhecido como EMF de retorno. Sem proteção, essa tensão pode danificar o MOSFET. Componentes como diodos flyback, diodos TVS e circuitos snubber ajudam a absorver ou redirecionar essa energia e melhorar a confiabilidade da comutação.

5. Como a seleção do pacote do MOSFET afeta o desempenho e a confiabilidade do circuito?

O pacote do MOSFET influencia a dissipação de calor, a capacidade de manuseio de corrente, o desempenho de comutação e a confiabilidade a longo prazo. Um pacote que não consegue remover calor de forma eficiente pode causar temperaturas de junção excessivas e reduzir a vida útil do dispositivo. Escolher o pacote adequado garante um resfriamento adequado, operação estável e desempenho seguro nas condições necessárias de tensão, corrente e potência.
