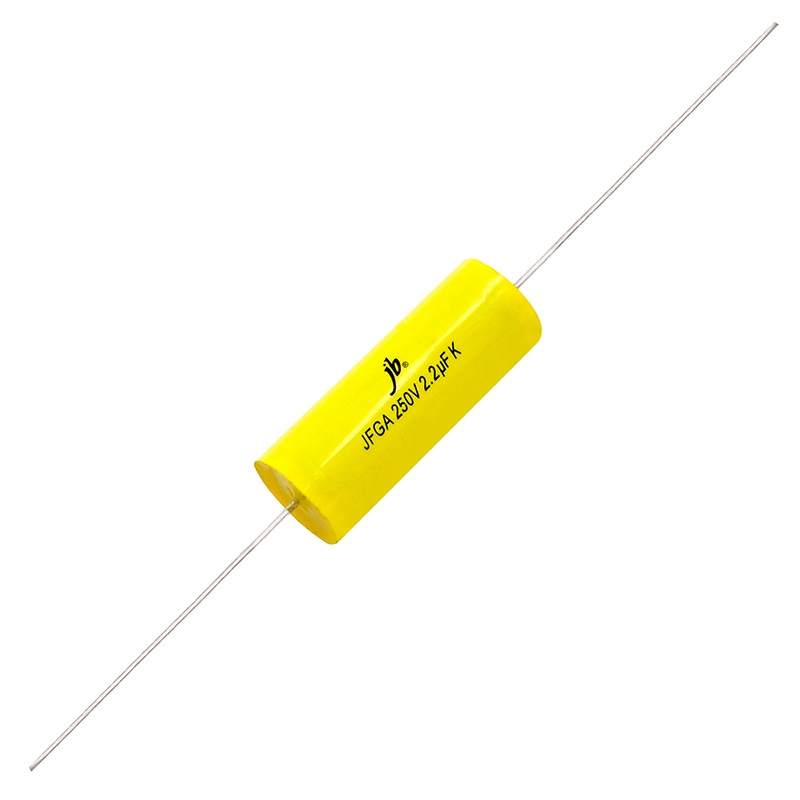

Guia de capacitores de polipropileno: princípio de funcionamento, tipos e aplicações

Capacitores de polipropileno são capacitores de filme não polar conhecidos por baixa perda dielétrica, alta resistência de isolamento, resposta de frequência estável e operação confiável em circuitos CA e CC.Esses recursos os tornam úteis em filtragem, supressão de EMI, estabilização de tensão, sistemas motores, circuitos ressonantes, acoplamento de sinal e conversão de energia.Este artigo explica suas características técnicas, comportamento de trabalho, tipos comuns de CBB, limites de projeto e aplicações práticas em sistemas eletrônicos modernos.

Catálogo

Recursos de capacitores de polipropileno

Os capacitores de polipropileno possuem uma série de qualidades técnicas versáteis que os posicionam como componentes integrais em sistemas eletrônicos modernos.Sua construção não polar permite integração perfeita em diversos projetos de circuitos, suportando aplicações CA e CC sem a complexidade das restrições de polaridade.Essa flexibilidade na implementação oferece um amplo espectro de opções de design em diversas configurações.Além disso, esses capacitores apresentam alta resistência de isolamento, fundamental para reduzir o vazamento de corrente e garantir um desempenho robusto do circuito.Estas características contribuem não apenas para uma vida operacional prolongada, mas também para uma funcionalidade confiável em sistemas mais desafiadores e complexos, onde a estabilidade é importante.

Recurso	Descrição
Design não polar	Funciona em circuitos AC e DC sem polaridade preocupações
Alta resistência de isolamento	Reduz a corrente de fuga e melhora a confiabilidade
Baixa perda dielétrica	Minimiza a perda de energia e a distorção do sinal
Desempenho de alta frequência	Mantém operação estável em circuitos de sinal e RF
Sensibilidade Térmica	A capacitância varia com as mudanças de temperatura
Capacidade de design compacto	Suporta projetos de circuitos menores e eficientes

Os capacitores de polipropileno apresentam forte resposta de frequência e baixa perda dielétrica.A operação estável ocorre em ambientes de alta frequência.O desempenho confiável do sinal é mantido em transmissores de RF e circuitos de oscilação de precisão.A distorção do sinal permanece baixa devido à redução da perda de energia no dielétrico.Projetos compactos tornam-se possíveis devido a uma constante dielétrica relativamente alta.

Estas características apoiam tendências de miniaturização e portabilidade.O desempenho eficiente é mantido sem aumentar o tamanho ou a complexidade.

A operação estável continua sob condições ambientais variáveis.As variações de temperatura e tensão têm impacto limitado no desempenho.A capacitância muda ligeiramente com a temperatura devido a um coeficiente de temperatura mais alto.Os métodos de gestão térmica ajudam a reduzir este efeito.Os componentes de estabilização do circuito melhoram a consistência geral.A operação confiável continua sendo possível em sistemas automotivos e industriais com controle de projeto adequado.

É necessário um design cuidadoso para um desempenho estável em condições dinâmicas.Sistemas de alto desempenho dependem de comportamento indutivo e térmico controlado.

Os capacitores de polipropileno suportam aplicações de alta frequência e sensíveis à energia.Baixa perda dielétrica e forte isolamento melhoram a precisão do sinal.A alta resistência de isolamento reduz a corrente de fuga.A eficiência energética e a longa vida útil são melhoradas.A operação estável é mantida em sistemas de áudio, receptores de rádio e circuitos similares.

O tratamento eficaz de tensão transitória suporta sistemas de conversão e estabilização de energia.A operação suave é mantida durante mudanças de tensão.

A seleção do material afeta o desempenho e a durabilidade do capacitor.É necessário equilíbrio entre densidade de capacitância e resistência térmica.Os componentes de suporte ajudam a controlar o estresse térmico.Os métodos de controle térmico melhoram a confiabilidade sob diversas condições.Os testes e o refinamento do design melhoram a estabilidade em ambientes exigentes.

Os projetos práticos concentram-se na manutenção do desempenho sob condições operacionais reais.O planejamento em nível de sistema garante resultados consistentes.

Os capacitores de polipropileno combinam desempenho estável com uso de design flexível.Alta resistência de isolamento e estabilidade de frequência suportam sistemas de precisão.A sensibilidade à temperatura requer estratégias de design controladas.Os métodos de estabilização térmica reduzem a variação de desempenho.

A adoção continua em sistemas eletrônicos modernos.O design compacto e a operação eficiente suportam o uso a longo prazo.O desempenho confiável atende às necessidades de aplicações automotivas, médicas e industriais.

Funções e usos de capacitores de polipropileno

Os capacitores de polipropileno, muitas vezes chamados de capacitores CBB, são componentes altamente valorizados nos circuitos eletrônicos modernos, elogiados por sua durabilidade e propriedades elétricas excepcionais.Como capacitores de filme confiáveis, eles cumprem uma série de funções, principalmente em setores como eletrônica de potência e circuitos analógicos.Suas funções principais incluem a redução da impedância e o tratamento da interferência eletromagnética (EMI), que juntas contribuem para melhorar a confiabilidade e o desempenho dos sistemas eletrônicos.

Supressão EMI

A interferência eletromagnética (EMI) representa um desafio generalizado em sistemas eletrônicos, especialmente em eletrônica de potência, onde a comutação de alta frequência leva a perturbações.Os capacitores de polipropileno são adaptados para neutralizar a EMI, estabilizando a dinâmica da tensão e da corrente durante a operação.Especificamente:

• Absorção de surtos de tensão: Esses capacitores atuam como amortecedores, absorvendo efetivamente picos de energia e restringindo tensões excessivas para evitar interrupções indesejadas.

• Filtragem de Sinais de Ruído: Sua precisão na eliminação de ruído de alta frequência garante que as frequências de potência desejadas permaneçam inalteradas, preservando assim a clareza do sinal.

Exemplos práticos demonstram a sua eficácia.Por exemplo:

• Ambientes industriais, como acionamentos de motores e sistemas HVAC que empregam acionamentos de frequência variável (VFDs), beneficiam-se dos capacitores de polipropileno ao neutralizar harmônicos ruidosos decorrentes da rápida comutação de transistores.

• Ao mitigar interrupções de desempenho e proteger equipamentos adjacentes, esses capacitores contribuem para a estabilidade de todo o sistema em cenários práticos.

Impedância e Estabilidade de Tensão

Além da mitigação de EMI, os capacitores de polipropileno são valiosos para minimizar a impedância e estabilizar a tensão em circuitos CC, especialmente em configurações de bypass.Sua funcionalidade dinâmica inclui:

• Desvio de correntes onduladas: As correntes onduladas de alta frequência são desviadas para o solo, garantindo manutenção de tensão em estado estacionário e operação ininterrupta.

• Estabilização de Tensão: Esses capacitores suportam fontes de alimentação CC, mantendo níveis de tensão consistentes durante mudanças de carga ou condições elétricas transitórias.

Por exemplo:

Na robótica industrial e nos motores automotivos, as demandas flutuantes de energia podem gerar correntes onduladas que afetam o desempenho.Os capacitores de polipropileno estabilizam esses sistemas, aumentando sua resiliência contra perturbações elétricas imprevisíveis.

Aplicações Ressonantes

Os capacitores de polipropileno são elementos fundamentais em projetos de conversores ressonantes usados em aplicações como carregamento sem fio, iluminação LED e sistemas de energia renovável.

Seus benefícios específicos incluem:

• Baixa Dissipação em Altas Frequências: Eles se destacam em operações de alta frequência devido às perdas de energia reduzidas e às fortes características dielétricas.

• Ajuste preciso de indutor-capacitor: Crítico para arquiteturas baseadas em ressonância, sua consistência garante uma conversão de energia eficiente.

As aplicações destacam sua importância:

Nos sistemas de carregamento de veículos elétricos (EV), capacitores de polipropileno são empregados para otimizar a transferência de energia durante oscilações de alta frequência, apoiando as mudanças da indústria em direção às energias renováveis e às metas de sustentabilidade.

Estabilidade Térmica e Ambiental

A robustez dos capacitores de polipropileno sob estresse térmico e ambiental os diferencia, tornando-os ideais para indústrias exigentes.

Seus principais atributos incluem:

• Desempenho confiável em temperaturas extremas: eles mantêm propriedades elétricas estáveis em amplas faixas de temperatura sem comprometer a capacitância ou os níveis de vazamento.

• Resistência a fatores ambientais: A operação eficaz em condições úmidas e de alta pressão garante adequação para aplicações aeroespaciais e industriais.

Os sistemas aeroespaciais dependem de capacitores de polipropileno para aviônica e tecnologias de satélite.O seu desempenho sob condições extremas solidifica o seu papel no cumprimento de padrões operacionais rigorosos.

Tipos de capacitores de polipropileno

Os capacitores de polipropileno oferecem ampla versatilidade e são projetados para atender a diversos requisitos industriais.Seu design e seleção de materiais permitem atributos operacionais excepcionais, como maior confiabilidade, resiliência térmica e características de autocura.Essas qualidades os tornam um forte concorrente para sistemas elétricos e eletrônicos modernos.Diferentes variantes apresentam características únicas adequadas para aplicações específicas, enfatizando sua flexibilidade e uso prático em diversas situações.

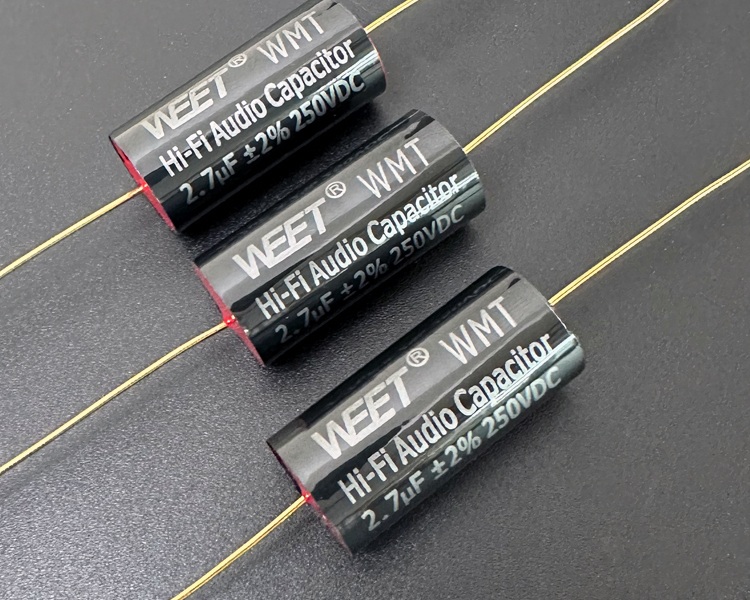

Capacitor Axial CBB19

O capacitor CBB19 incorpora fita ignífuga e resina epóxi, que aumentam sua durabilidade e garantem segurança mesmo em condições exigentes.Sua estrutura compacta, combinada com alta capacidade de capacitância, torna-o uma escolha ideal para ambientes com temperaturas elevadas.

• As propriedades de autorreparação reduzem significativamente o tempo de inatividade e prolongam o ciclo de vida dos equipamentos conectados.

• Amplamente utilizado em aplicações como sistemas de áudio e circuitos de processamento de sinais, onde a precisão e a confiabilidade a longo prazo são fundamentais.

• Oferece funcionalidade robusta para componentes usados ​​em contextos que exigem durabilidade, estabilidade térmica e desempenho consistente.

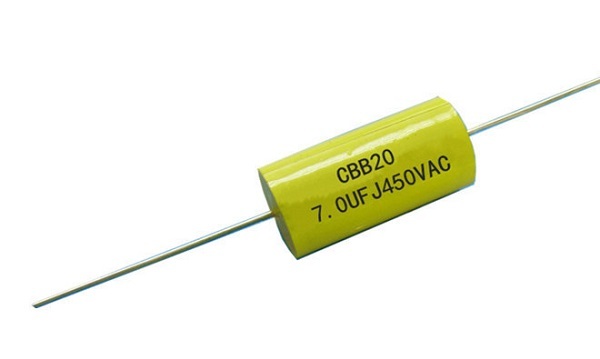

Capacitor axial plano CBB20

Com base no design do CBB19, o CBB20 oferece uma configuração plana, proporcionando maior flexibilidade para instalações onde o espaço é escasso.Sua engenharia enfatiza a estabilidade elétrica e a alta condutividade.

• Particularmente adequado para sistemas de áudio compactos e circuitos de pequena escala, onde a utilização eficiente do espaço é crítica.

• Garante desempenho consistente em ambientes dinâmicos, atendendo às crescentes demandas de produtos eletrônicos de consumo.

• Demonstra como a precisão e a inovação são harmonizadas para enfrentar os desafios práticos na fabricação de eletrônicos modernos.

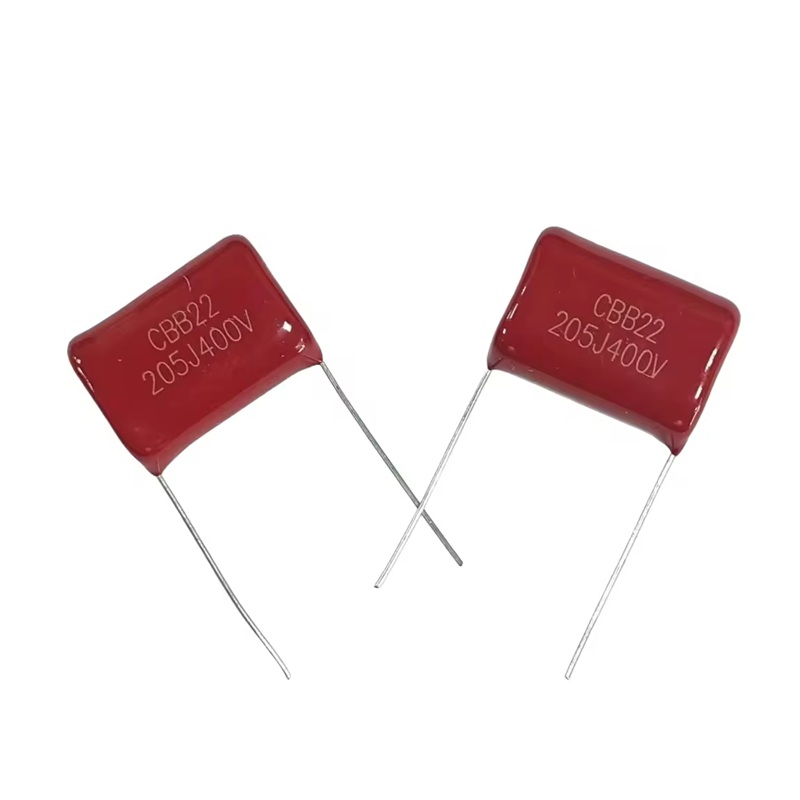

Capacitor CC CBB22

Projetado predominantemente para pulsação CC e redução de tensão CA, o capacitor CBB22 emprega materiais retardadores de chama para maior segurança.A sua construção dá prioridade à funcionalidade ecológica e à eficiência de desempenho sustentada.

• Frequentemente utilizado em circuitos de lâmpadas economizadoras de energia, televisores e outros produtos eletrônicos que promovem a sustentabilidade.

• Características como baixa perda dielétrica garantem robustez operacional e contribuem para a eficiência energética.

• Suporta circuitos avançados que exigem regulação de tensão estável e conservação de energia, reforçando tendências mais amplas em direção a tecnologias ecologicamente conscientes.

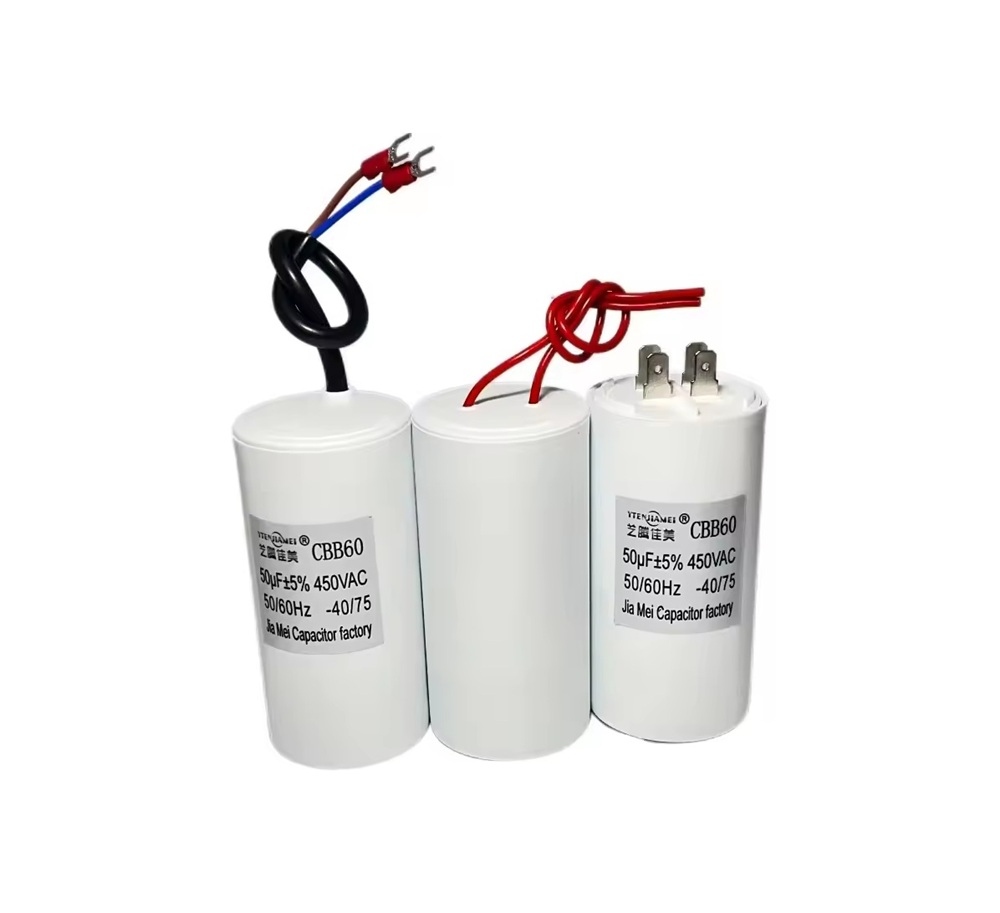

Capacitor do motor CBB60

O CBB60 concentra-se na otimização da partida e do desempenho operacional de motores monofásicos alimentados por alimentação CA.Seu design enfatiza a compactação e a economia, alinhando-o com sistemas de motores domésticos e industriais.

• Melhora a precisão da mecânica do motor, proporcionando operações mais suaves e maior eficiência energética.

• Adaptado para aparelhos que vão desde máquinas de lavar até bombas, oferecendo versatilidade prática.

• Demonstra como as considerações de custo podem se alinhar com as capacidades técnicas para fornecer soluções abrangentes em sistemas elétricos.

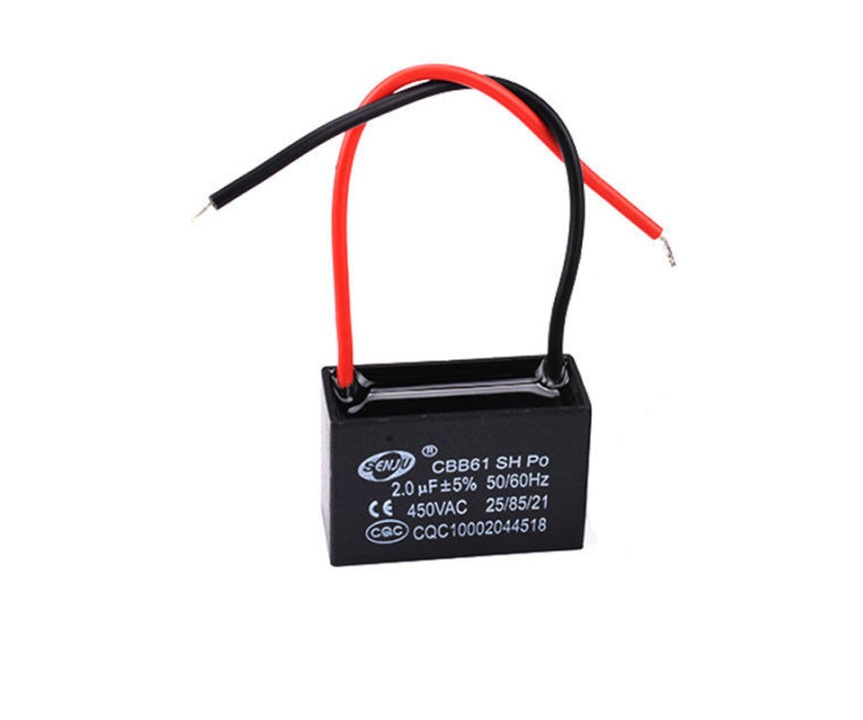

Capacitor do motor CBB61

Semelhante em utilidade ao CBB60, o capacitor CBB61 combina construção leve com versatilidade, adaptado para sistemas de motores monofásicos.Sua característica de autocura aumenta a confiabilidade durante longos períodos de uso.

• Ideal para implantação em eletrodomésticos, como ventiladores, e máquinas de nível industrial.

• Contribui para a operação estável do motor, facilitando a iniciação contínua e a eficiência mecânica sustentada.

• Gera valor significativo ao oferecer compacidade, durabilidade e adaptabilidade, que são essenciais em sistemas motorizados modernos.

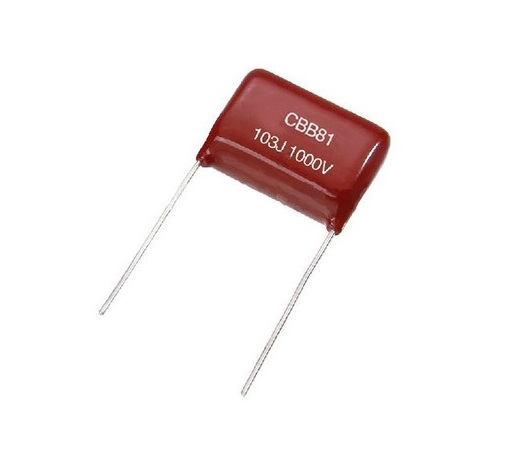

Capacitor de alta tensão CBB81

A principal força do CBB81 reside em sua capacidade de suportar altas tensões e correntes, tornando-o um componente primário em sistemas elétricos exigentes.A sua aplicação em contextos domésticos e industriais enfatiza a sua crescente relevância.

• Frequentemente empregado em lâmpadas economizadoras de energia, retificadores e linhas de transmissão de alta tensão, onde a confiabilidade não é negociável.

• As propriedades de autocura melhoram a segurança operacional ao mitigar possíveis falhas em condições extenuantes.

• Sua integração perfeita em ambientes elétricos de alto estresse, como sistemas de iluminação ou regulação de tensão, enfatiza seu compromisso com a precisão e a segurança.

• Equilibra durabilidade, funcionalidade e eficiência, enfrentando desafios inerentes às operações de alta tensão com soluções de engenharia sofisticadas.

Mecanismo Operacional de Capacitores de Polipropileno

Os capacitores de polipropileno se distinguem por seu desempenho superior em diversos sistemas elétricos, principalmente em aplicações de alta frequência.Suas excelentes propriedades elétricas, incluindo perdas dielétricas excepcionalmente baixas e impedância substancial, contribuem para manter a precisão do sinal durante a operação.Essas características, juntamente com sua configuração não polarizada, expandem a utilidade desses capacitores em sistemas que exigem fluxo de corrente consistente, independentemente de restrições direcionais.Em circuitos analógicos, conhecidos por exigirem estabilidade e distorção mínima, os capacitores de polipropileno servem como componentes confiáveis, garantindo a transmissão ininterrupta de sinais e protegendo a integridade de sinais elétricos complexos.

Características dielétricas e precisão do sinal

Os capacitores de polipropileno apresentam baixa perda dielétrica, minimizando assim a dissipação de energia e promovendo eficiência ideal em circuitos de alta frequência.Em sistemas onde a manutenção da precisão do sinal não é negociável, como equipamentos de áudio ou circuitos de RF, suas propriedades de impedância são fundamentais para reduzir o vazamento e a distorção do sinal.O seu papel estende-se a aplicações sensíveis onde é dada atenção meticulosa para evitar interferências indesejadas.Capacitores com constantes dielétricas adequadas são selecionados para manter uma qualidade de sinal clara e estável em circuitos complexos.

Design não polarizado e flexibilidade expandida

A construção não polarizada dos capacitores garante operação consistente independentemente da polaridade aplicada, tornando-os práticos para circuitos CA e configurações que exigem fluxo de sinal simétrico.Essa característica aumenta sua adaptabilidade em ambientes que exigem componentes robustos e versáteis.As observações afirmam sua eficácia em cenários sujeitos a condições elétricas flutuantes, apoiando assim a confiabilidade operacional sem a necessidade de modificações intrincadas no circuito.Sua funcionalidade integra-se perfeitamente em projetos que exigem componentes confiáveis ​​para acomodar requisitos diversos e em constante mudança.

Sensibilidades Térmicas e Adaptação de Uso

Os capacitores de polipropileno exibem um coeficiente de temperatura pronunciado que leva a mudanças perceptíveis de capacitância sob flutuações térmicas extremas.Isso introduz desafios de projeto em ambientes com faixas de temperatura desafiadoras.A pesquisa indica que a substituição desses capacitores por materiais mais adequados para condições de alto estresse térmico pode melhorar o desempenho do circuito em determinados cenários.No entanto, a utilização de abordagens avançadas de controlo térmico, tais como técnicas de dissipação de calor ou ajustes proativos de design, pode mitigar os impactos adversos relacionados com a temperatura, alargando a sua funcionalidade a contextos exigentes.

Aplicações de Design Compacto e Circuito Bypass

Uma alta constante dielétrica facilita o design compacto de capacitores de polipropileno, tornando-os uma escolha favorável para aplicações com restrições espaciais.Eles são comumente implantados em circuitos de bypass, onde sua função envolve filtrar ruído, estabilizar tensão e promover transições contínuas de corrente.Tais capacidades são particularmente vantajosas em sistemas compactos, tais como circuitos integrados e fontes de alimentação em miniatura.Foi demonstrado que o emprego de capacitores com proximidade dielétrica aprimorada melhora a capacidade de resposta do circuito, enfatizando seu uso em dispositivos eletrônicos portáteis e componentes que requerem mecanismos de filtragem sensíveis.

Transmissão de Sinal e Gerenciamento de Interferência

A utilidade dos capacitores de polipropileno em circuitos de acoplamento de sinais é reconhecida por sua capacidade de minimizar interferências e preservar a integridade da transmissão dos sinais.Sua aplicação é particularmente eficaz em ambientes de alta precisão, como instrumentação, redes de comunicação e sistemas automatizados.Ao facilitar a sincronização consistente do sinal, esses capacitores são essenciais para alcançar resultados operacionais bem coordenados.A combinação da sua implantação com técnicas como a blindagem eletromagnética fortalece ainda mais a confiabilidade da transmissão, demonstrando sua capacidade de adaptação e evolução com os avanços tecnológicos.

Aplicações de capacitor de polipropileno

Os capacitores de polipropileno são conhecidos por sua versatilidade e resiliência, atendendo à eletrônica moderna em funções variadas e críticas.Seu espectro funcional abrange vários setores, incluindo gerenciamento de energia, processamento de sinais e eletrônicos de consumo.Abaixo está uma exploração detalhada de suas aplicações, enfatizando insights de engenharia e perspectivas centradas no ser humano:

Circuitos de Filtro

Os capacitores de polipropileno influenciam os circuitos de filtro por:

• Regulação das correntes de ondulação CC para melhorar a estabilidade e proteger os componentes a jusante.

• Estabilização de variações de tensão e manutenção de precisão em circuitos de alta frequência.

• Minimizar distorções que comprometem a qualidade do sinal.

Esses capacitores demonstram baixa perda dielétrica, permitindo funcionalidade eficiente em sistemas de fonte de alimentação.Os capacitores de polipropileno são frequentemente combinados com capacitores eletrolíticos para lidar com mudanças nas condições operacionais.Os exemplos incluem seu papel em sistemas de energia domésticos e circuitos de controle industrial complexos, onde o refinamento do sinal mitiga a interferência eletromagnética.Em ambientes domésticos e comerciais, a gestão de interferências aumenta diretamente a fiabilidade de dispositivos críticos.

Sistemas de motores e aplicações de inicialização

A durabilidade inerente e a tolerância à temperatura dos capacitores de polipropileno os tornam importantes em aplicações de sistemas de motores:

• Apoiar startups estáveis através de picos de energia de curto prazo sem expor os circuitos a danos indevidos.

• Demonstração de desempenho prolongado em ambientes exigentes, como sistemas HVAC e geradores industriais.

• Redução do estresse térmico em projetos de motores energeticamente eficientes para preservar sua longevidade.

Proteções adicionais, como sensores térmicos ou disjuntores, são adicionadas com capacitores de polipropileno para proteção contra falhas.Essas considerações destacam um foco proativo na confiabilidade do sistema e na conservação de energia em diversas aplicações de motores.

Supressão de interferência e otimização EMC

Os capacitores de polipropileno são importantes no gerenciamento de distúrbios elétricos e na otimização da compatibilidade eletromagnética (EMC).Suas funções podem ser resumidas da seguinte forma:

• Supressão de ruído elétrico através de operação precisa como capacitores X2 e Y1.

• Dispositivos de blindagem contra transientes de tensão causados ​​por fatores ambientais, como quedas de raios ou comutação de circuitos.

• Melhorar a conformidade com padrões de segurança em máquinas industriais e de consumo.

Esta funcionalidade estende-se a dispositivos sofisticados, como máquinas de lavar e fornos micro-ondas, protegendo-os contra condições elétricas flutuantes.O posicionamento e o ajuste adequados dos capacitores ajudam a reduzir a interferência e a manter o desempenho estável do dispositivo.

Conversão Buck Resistiva

Dentro dos sistemas de conversão buck resistivos, os capacitores de polipropileno contribuem para:

• Alcançar soluções compactas de redução de tensão, essenciais para dispositivos de pequena escala.

• Estabilização do fluxo de tensão nos sistemas de iluminação LED, aumentando a eficiência e reduzindo o desperdício de energia.

• Garantir desempenho confiável em eletrônicos portáteis e minimizar taxas de falhas sob uso contínuo.

Em projetos complexos, os capacitores de polipropileno são combinados com componentes indutivos para controlar efeitos transitórios, manter a operação estável e atender aos limites de tamanho, calor e custo.Essas configurações são vantajosas para equilibrar a precisão tecnológica com a praticidade do mundo real.

Funções de acoplamento de sinal

O acoplamento de sinal se beneficia dos atributos dos capacitores de polipropileno de diversas maneiras:

• Redução da impedância em circuitos resistivos para garantir uma transmissão de sinal consistente.

• Reduzindo distorções e permitindo a reprodução precisa de formas de onda para aplicações críticas.

• Promoção de transmissão de alta fidelidade em sistemas de áudio, circuitos de RF e dispositivos de comunicação.

Os sistemas de áudio exigem acoplamento de sinal preciso para manter um som nítido, sem distorção ou interferência.Os capacitores de polipropileno são escolhidos pela estabilidade, baixa histerese e clareza de sinal consistente.Configurações de capacitores emparelhados podem ser usadas para melhorar a intensidade do sinal e a precisão da frequência em aplicações exigentes.

Conclusão

Os capacitores de polipropileno continuam amplamente utilizados porque oferecem desempenho estável, baixa distorção de sinal, baixo vazamento e boa confiabilidade em circuitos exigentes.Seu design não polar e dielétrico de baixa perda os tornam adequados para aplicações de alta frequência, potência, motor, áudio e supressão de interferência.Embora as mudanças de temperatura possam afetar a capacitância, a seleção adequada do material, o controle térmico e o projeto do circuito ajudam a manter uma operação consistente.Seu equilíbrio entre eficiência, durabilidade e flexibilidade os torna uma escolha confiável para muitos sistemas eletrônicos e elétricos.

Perguntas frequentes [FAQ]

1. O que é um capacitor de polipropileno?

Um capacitor de polipropileno é um tipo de capacitor de filme que usa plástico de polipropileno como camada isolante.Ele foi projetado para lidar com sinais CA com perda de energia muito baixa, o que ajuda a manter um desempenho estável e preciso.Também possui tolerância a alta tensão e forte isolamento, tornando-o confiável em diferentes condições.Devido à sua estabilidade e longa vida útil, é frequentemente utilizado em circuitos que necessitam de desempenho consistente, como processamento de sinais, sistemas industriais e equipamentos de medição.

2. Qual a utilidade dos capacitores de polipropileno?

Os capacitores de polipropileno são usados ​​em aplicações que exigem operação em alta frequência, desempenho estável e capacidade de lidar com alta tensão ou pulsos.Eles são comumente usados ​​em eletrônica de potência, equipamentos industriais e sistemas que necessitam de fluxo de energia limpo e confiável.Os exemplos incluem sistemas de aquecimento por indução, circuitos de pulso e alguns dispositivos médicos.A sua capacidade de permanecerem estáveis ​​sob stress torna-os adequados para ambientes exigentes onde o desempenho deve permanecer consistente.
