Schmitt Trigger explicado, princípio de funcionamento, tipos de circuito e aplicações

Um gatilho Schmitt é um circuito comparador que usa feedback positivo e histerese para criar uma comutação estável entre os estados de saída ALTO e BAIXO.Seu design de limite duplo ajuda a evitar disparos falsos causados ​​por ruído, mudanças lentas de sinal ou pequenas flutuações de tensão.Este artigo explica como funcionam os gatilhos Schmitt, como eles podem ser implementados usando diodos de túnel, comparadores, transistores e CIs, e como são usados ​​na modelagem de formas de onda, filtragem de ruído, refinamento de pulso, circuitos de temporização e condicionamento de sinal.

Catálogo

Introdução ao gatilho Schmitt

O gatilho Schmitt destaca-se como um circuito comparador único caracterizado pelo seu mecanismo de duplo limiar, obtido através de feedback positivo.Esse recurso, conhecido como histerese, confere vantagens significativas na estabilidade e precisão do sinal.Ao contrário dos circuitos comparadores convencionais, que podem produzir respostas imprevisíveis a pequenas flutuações na tensão de entrada, o gatilho Schmitt emprega dois limites distintos: um positivo e um negativo.Quando a tensão de entrada excede o limite positivo, o circuito passa para um estado alto.Por outro lado, cair abaixo do limiar negativo desencadeia uma mudança para um estado baixo.Entre esses limites, a saída permanece estável, dando ao circuito uma propriedade semelhante à memória que aumenta a confiabilidade operacional.

Este multivibrador biestável desempenha funções principais na conversão de sinal analógico para digital, filtragem de ruído e modelagem de forma de onda.Ao transformar sinais analógicos instáveis ​​em saídas digitais limpas, o gatilho Schmitt ajuda a mitigar as interrupções causadas por tensões flutuantes, especialmente em ambientes elétricos ruidosos.As aplicações para o circuito variam amplamente, desde sistemas lógicos fundamentais até intrincados circuitos de feedback em multivibradores, demonstrando sua adaptabilidade e papel indispensável em diversos aspectos do projeto eletrônico.

O papel do feedback positivo

O gatilho Schmitt deve seu desempenho confiável ao mecanismo de feedback positivo integrado ao seu design.O feedback positivo amplia a disparidade entre a tensão de entrada e os níveis de limite, garantindo que o circuito tome decisões de comutação claras, mesmo sob condições desafiadoras.Em vez de depender de valores absolutos de tensão de entrada, esta dinâmica reforça a capacidade do circuito de resistir a ruídos de entrada e flutuações transitórias.

Em ambientes sujeitos a tensões flutuantes, como aquelas causadas por fontes de energia inconsistentes ou interferência eletromagnética, o gatilho Schmitt permanece robusto na manutenção de saídas consistentes.O mecanismo elimina erros causados ​​por curtos picos de ruído, proporcionando uma operação estável e confiável em aplicações práticas.

Histerese: estabilização através de limites duplos

No cerne do gatilho Schmitt está o conceito de histerese, que garante uma comutação precisa ao exigir que a tensão de entrada cruze limites distintos.Este design de limite duplo minimiza a incerteza e cria uma demarcação clara entre os estados do sinal.A histerese permite que o circuito priorize o desempenho estável em vez da reatividade a pequenas flutuações.

Um exemplo prático pode ser encontrado em sensores industriais que monitoram parâmetros como temperatura ou pressão.Ao aproveitar a histerese, o sensor pode diferenciar dados significativos de flutuações transitórias introduzidas por interferência elétrica, garantindo resultados digitais precisos para análises subsequentes.O design do gatilho Schmitt reflete um compromisso com a confiabilidade e a precisão, alinhado às necessidades de engenharia.

Equilibrando Sensibilidade e Estabilidade

Projetar um gatilho Schmitt requer uma consideração cuidadosa de seus limites para garantir o equilíbrio adequado entre sensibilidade e estabilidade.Esse equilíbrio permite atender diversas necessidades operacionais sem comprometer o desempenho.

• Limiares rígidos podem detectar pequenas variações de sinal, mas podem levar à suscetibilidade a ruídos, diminuindo a capacidade do circuito de filtrar interrupções transitórias.

• Por outro lado, limites excessivamente relaxados podem atrasar o processamento do sinal ou resultar em imprecisões.

Em circuitos de silenciador de áudio, por exemplo, um gatilho Schmitt com ajuste ideal filtra o ruído de baixo nível, preservando a integridade dos sinais de áudio desejados.Essas opções de projeto mostram as vantagens e desvantagens envolvidas na correspondência do comportamento do circuito com as necessidades específicas da aplicação.

O gatilho Schmitt combina projeto de circuito teórico com funcionalidade prática usando histerese, feedback positivo e comutação baseada em limite para melhorar a estabilidade do sinal e a rejeição de ruído.Este design permite que os circuitos operem de forma confiável mesmo em ambientes afetados por flutuações de tensão e interferência elétrica que poderiam prejudicar o desempenho.

Os gatilhos Schmitt são usados ​​em sistemas que exigem transições de sinal limpas e estáveis ​​para operação confiável em eletrônica analógica e digital.Seu uso flexível suporta aplicações que vão desde circuitos básicos de aprendizagem até sistemas eletrônicos e industriais avançados.

Compreender como funcionam os gatilhos Schmitt fornece informações valiosas sobre o processamento de sinais e mostra a importância de projetar circuitos que mantenham estabilidade, precisão e confiabilidade sob condições operacionais imprevisíveis.

Técnicas na implementação de gatilhos Schmitt

Implementação baseada em diodo túnel

A implementação de gatilhos Schmitt usando um diodo túnel é baseada na curva volt-ampere em forma de "N" distinta do componente, o que facilita transições bruscas em aplicações de comutação.Esta curva permite que o circuito mude de estado rapidamente à medida que o sinal de entrada oscila além dos limites de tensão especificados, levando a oscilações nítidas de saída.No entanto, esta abordagem muitas vezes fica aquém em termos de alcançar alta precisão e eficiência operacional, tornando-a mais apropriada para sistemas que priorizam a simplicidade em detrimento do alto desempenho.

Para superar essas limitações, um projeto alternativo aproveita os princípios básicos dos diodos túnel enquanto incorpora circuitos baseados em transistores.Nessas configurações, os transistores são emparelhados com circuitos de feedback positivo para permitir velocidades de comutação mais rápidas e um controle mais rígido sobre os efeitos de histerese.Os transistores são frequentemente escolhidos em vez dos diodos túnel em aplicações práticas devido à sua maior disponibilidade, opções de design personalizáveis ​​e capacidade de lidar com uma maior variedade de cenários.

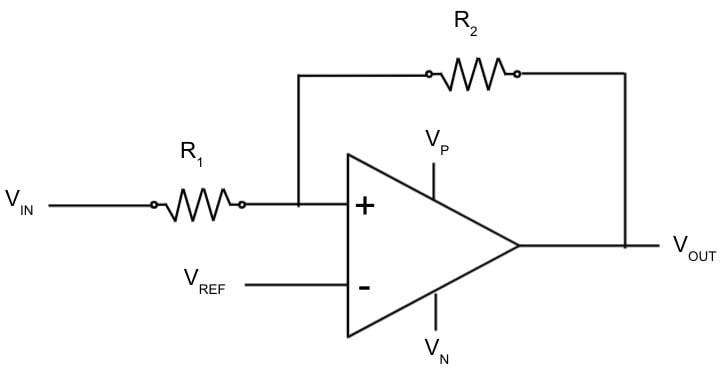

Design baseado em comparador para maior versatilidade

Os gatilhos Schmitt baseados em comparadores fornecem uma solução altamente adaptável e precisa, contando com ciclos de feedback positivo para estabelecer a histerese.Esses circuitos alternam entre níveis de saída altos (+Vs) e baixos (−Vs) com base no comportamento diferencial dos sinais de entrada.Dois resistores de feedback críticos, R1 e R2, definem a faixa de tensão de histerese, garantindo que a saída permaneça estável e imune a pequenas flutuações de entrada, um recurso ideal para redução de ruído e desempenho de comutação consistente.

O mecanismo operacional inclui o seguinte:

• Quando a entrada não inversora (+) excede a tensão na entrada inversora (-), o comparador muda para um estado de saída alto.
• Se a entrada inversora ultrapassar a entrada não inversora, a saída passa para baixo.
• Os resistores de realimentação criam um divisor de tensão, instituindo limites discretos para transições ascendentes e descendentes.
• A banda de histerese é expressa matematicamente como ±(R1×Vs)/R2, permitindo ajustes de sensibilidade ou resistência a ruído através de modificações no resistor.

Outros refinamentos aumentam a confiabilidade do circuito:

• Diodos Zener: Fortalecem a imunidade às variações da fonte de alimentação, mantendo uma saída consistente em condições dinâmicas.
• Resistores limitadores de corrente (por exemplo, R3, R4): Minimizam erros de deslocamento e permitem ajuste fino preciso para atender às demandas operacionais.

Essas adições podem melhorar bastante o desempenho, tornando o circuito mais estável e adequado para aplicações complexas.

Gatilho Schmitt baseado em transistor otimizado

Um projeto amplamente utilizado envolve dois transistores configurados em um circuito de feedback positivo regenerativo.Esta configuração estabelece a funcionalidade de histerese através da interação de transistores, garantindo limites de tensão distintos para transições entre estados altos e baixos.Normalmente empregando transistores NPN:

• Um transistor (T1) permanece inativo em níveis de entrada baixos, permitindo que o segundo transistor (T2) conduza, resultando em um estado de saída baixo.
• Quando a tensão de entrada excede um limite crítico, T1 é ativado, levando à desativação de T2 e mudando a saída para alto.

Modificações essenciais neste design melhoram seu funcionamento:

• Resistor RE: Atua como um componente pull-down para manter baixas tensões de saída quando necessário.
• Redes de realimentação: resistores ajustáveis ​​otimizam a histerese e o comportamento de comutação, para personalizar a funcionalidade com base nos requisitos.

Para aplicações que exigem flexibilidade, o ajuste do resistor é usado para equilibrar a precisão lógica e a comutação de alta velocidade, ao mesmo tempo que atende aos requisitos específicos do sistema e aos padrões operacionais.Este design baseado em transistor acomoda configurações analógicas e digitais, como circuitos inversores, onde a histerese ajuda a filtrar o ruído e estabilizar o desempenho em ambientes flutuantes.

As técnicas discutidas enfatizam a adaptabilidade dos gatilhos de Schmitt em diversos contextos.Diodos túnel, comparadores e transistores oferecem diferentes opções de design para atender aos requisitos do sistema.Avanços recentes em ferramentas de simulação de circuitos e a aplicação de feedback iterativo garantem que os projetos continuem a evoluir, atendendo aos requisitos modernos de desempenho em desafios de engenharia dinâmica.

Aplicativos de gatilhos Schmitt

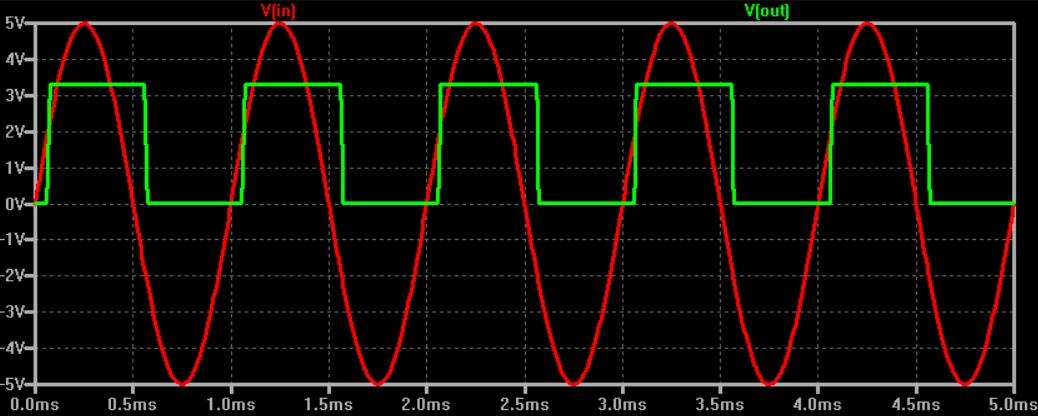

Transformação de forma de onda

O gatilho Schmitt desempenha uma função significativa na conversão de sinais analógicos imprevisíveis ou de oscilação suave, como formas de onda senoidais ou triangulares, em pulsos retangulares claramente definidos, adequados para sistemas digitais.Esses pulsos retangulares permitem o processamento de sinais binários, melhorando a usabilidade de fluxos de dados analógicos em plataformas digitais.A conversão analógico-digital frequentemente encontra obstáculos, como instabilidade de limiar ou interferência de sinal induzida por ruído.O mecanismo de histerese inerente aos gatilhos Schmitt promove a consistência do sinal, estabelecendo limites de ativação superiores e inferiores claros.Isso garante uma diferenciação precisa do sinal, mitigando comportamentos erráticos de comutação.Esta função é usada em redes de sensores, módulos de aquisição de dados e sistemas de monitoramento ambiental para suportar integração digital estável e precisa.

Refinando bordas de pulso

Nas arquiteturas digitais modernas, a integridade do sinal influencia diretamente a confiabilidade do sistema, especialmente em cenários que envolvem transmissão de dados em alta velocidade ou canais de comunicação complexos.Problemas como tempos de subida e descida irregulares ou excessos induzidos por incompatibilidade de impedância podem comprometer operações críticas.Os gatilhos Schmitt demonstram sua utilidade refinando pulsos distorcidos em formas de onda simétricas, mantendo assim a coerência do sinal.Este refinamento de sinal ajuda os engenheiros a garantir a uniformidade de desempenho em diversas condições ambientais e operacionais.Por exemplo, os projetos de comunicação baseados em microcontroladores se beneficiam do formato preciso das bordas oferecido pelos circuitos de disparo Schmitt, o que contribui para a sincronização perfeita de dados e minimiza a falha de comunicação com os componentes de interface.

Filtrando Ruído de Baixa Amplitude

Os sistemas eletrônicos frequentemente enfrentam ruídos persistentes, que introduzem flutuações sutis que obscurecem o processamento significativo de dados.A configurabilidade do gatilho Schmitt para definir limites de amplitude distintos serve como um filtro prático, permitindo a passagem seletiva de sinais acima de uma amplitude específica.Este recurso reduz pequenas perturbações enquanto protege os sinais de pulso para a operação do sistema.As aplicações que dependem dessa filtragem de amplitude vão desde plataformas de processamento de áudio que priorizam a clareza da fala em vez da interferência ambiental até sistemas de automação onde distinguir comandos de entrada genuínos de sinais estranhos impacta fundamentalmente o desempenho.Os gatilhos Schmitt são comumente usados ​​em aplicações que exigem uma separação clara entre dados úteis e ruído de fundo.

Tempo e geração de sinal

Quando combinados com capacitores e resistores em loops de feedback, os gatilhos Schmitt podem gerar sinais retangulares estáveis e pulsos de clock.Circuitos multivibradores astáveis, monoestáveis ​​e biestáveis ​​são amplamente utilizados para controle de temporização e sequência.Esses circuitos suportam contadores, osciladores e sistemas de temporizador usados ​​em microprocessadores e processamento de sinais digitais.Os multivibradores baseados em gatilho Schmitt também são configurados para fornecer fontes de temporização confiáveis ​​para operação sincronizada estável em condições exigentes.

Circuitos Integrados Comuns com Funcionalidade Schmitt Trigger

Os circuitos integrados com mecanismos de disparo Schmitt desempenham inúmeras funções práticas, permitindo melhor condicionamento de sinal, reduzindo a suscetibilidade a ruídos e simplificando projetos de circuitos.Esses ICs possuem recursos integrados que facilitam o processamento estável de sinais, traduzem transições erráticas em pulsos consistentes e aumentam a confiabilidade em sistemas eletrônicos.O desempenho otimizado pode ser alcançado sem componentes externos extras, suportando um design de circuito mais simples e uma operação estável.Abaixo estão os ICs comumente usados ​​com recursos de gatilho Schmitt.

ICs proeminentes utilizando recursos de gatilho Schmitt

Vários circuitos integrados são projetados com funcionalidades de gatilho Schmitt integradas, oferecendo diversas aplicações em diversos campos.Suas características inerentes e benefícios práticos são descritos aqui para ilustrar sua importância no design eletrônico moderno:

Porta NAND dupla de quatro entradas (74LS18)

• O 74LS18 incorpora entradas de trigger Schmitt para gerenciar de forma confiável sinais ruidosos ou instáveis.

• Sua configuração dupla de quatro entradas facilita operações lógicas complexas em projetos compactos.

• As aplicações incluem circuitos de debounce, mecanismos de controle lógico e sistemas de estabilidade crítica para transições digitais.

Portas inversoras hexagonais (74LS14)

• O 74LS14 compreende seis portas inversoras independentes equipadas com funcionalidade de disparo Schmitt.

• Ideal para casos que exigem inversão limpa de sinais com taxas de transição lentas ou bordas erráticas.

• Cenários de uso comuns incluem conversões de analógico para digital, modelagem de formas de onda e sistemas de temporização precisos na geração de sinais de clock.

Portas NOR de duas entradas (74132/74HC132)

• O 74132 e o 74HC132 apresentam portas NOR aprimoradas com histerese para discriminação robusta de sinal.

• Projetado para mitigar sinais de entrada flutuantes e enfatizar a consistência da saída.

• Utilizado em aplicações de controle digital, garantindo rejeição de ruído e mantendo a confiabilidade operacional.

Multivibradores Monoestáveis Duplos (74221/74LS221)

• Esses ICs integram características de disparo Schmitt para produzir pulsos de forma confiável, mesmo em cenários de entrada ruidosos.

• Amplamente empregado em tarefas focadas em temporização, como geração de atraso e sistemas de modulação por largura de pulso.

• Contribuir para a estabilização do desempenho do circuito sob condições operacionais variáveis.

CIs de temporizador versáteis (temporizador 555)

• O renomado temporizador 555 pode ser configurado como um circuito de disparo Schmitt para tarefas como geração de formas de onda ou estabilização de sinal.

• Amplamente aplicado em projetos como circuitos osciladores, sistemas de modulação de clock e colmatando lacunas de design analógico-digital.

• Sua adaptabilidade reforça sua posição como um componente crítico em diversos projetos eletrônicos.

Gatilhos NAND Schmitt quádruplos de duas entradas (CD4093)

• O CD4093 integra quatro portas NAND com propriedades inerentes de gatilho Schmitt para lidar com sinais não lineares.

• Encontra utilidade em sistemas de reinicialização de inicialização, tarefas de geração de frequência e aplicações de debounce que exigem precisão e estabilidade.

• Adequado para aplicações que exigem resiliência a ruídos e entradas erráticas.

Explorando melhorias práticas do sistema

A funcionalidade de gatilho Schmitt incorporada nesses ICs promove um comportamento confiável do sistema e aumenta a confiabilidade do circuito.

• As observações revelam o seu papel no condicionamento de sinais para entradas de microcontroladores, onde sinais estáveis ​​são importantes.

• As aplicações básicas incluem a estabilização de osciladores e o tratamento de questões relacionadas à variabilidade nas entradas ou transições de sinais.

• Os conhecimentos práticos obtidos através de implementações práticas demonstram o potencial transformador dos gatilhos Schmitt no refinamento de projetos de circuitos e na abordagem de desafios relacionados ao ruído.

Conclusão

Os gatilhos Schmitt são valiosos porque melhoram a estabilidade do sinal, a imunidade a ruídos e a confiabilidade de comutação em circuitos analógicos e digitais.Sua ação de histerese permite que os circuitos respondam apenas a alterações significativas de entrada, tornando-os úteis para sensores, osciladores, circuitos de debounce, geração de clock e conversão de sinais ruidosos.Com diferentes opções de implementação e CIs de disparo Schmitt amplamente disponíveis, eles continuam sendo uma solução prática para criar sinais digitais limpos, confiáveis ​​e bem definidos a partir de entradas instáveis.
