Técnicas de medição de temperatura de semicondutores e caracterização térmica

A medição da temperatura dos semicondutores é crítica porque o calor afeta diretamente o desempenho elétrico, a estabilidade, a eficiência, a confiabilidade e a vida útil do dispositivo.Dispositivos semicondutores modernos geram calor concentrado em estruturas extremamente pequenas, tornando a medição térmica precisa mais desafiadora do que a simples detecção de superfície.Este artigo explica os principais métodos de medição de temperatura de semicondutores, incluindo técnicas ópticas, baseadas em contato e elétricas, enquanto examina seu comportamento operacional, limitações e compensações práticas de engenharia.

Catálogo

Desafios de medição de temperatura de semicondutores

A temperatura do dispositivo semicondutor é comumente determinada usando três categorias de medição, cada uma das quais vê uma parte diferente da história térmica.No trabalho diário de laboratório, a escolha tende a parecer menos com a escolha de um vencedor e mais com a decisão de quais compromissos você pode aceitar para a questão em questão.Uma fonte de frustração silenciosa durante a abordagem e a análise de falhas é que duas equipes podem medir honestamente e ainda assim discordar, simplesmente porque suas ferramentas são sensíveis a diferentes regiões, camadas ou janelas de tempo.

Categorias de medição:

• Sensor óptico

• Detecção baseada em contato

• Sensor elétrico

O que geralmente orienta a seleção é como você define a “temperatura” (ponto quente de pico versus uma quantidade média de junção), qual escala de tempo é importante para você (condições estáveis versus transientes curtos) e quanta perturbação você tolerará na configuração de medição.Quando os resultados entram em conflito, a primeira pergunta mais produtiva é muitas vezes: “Qual região física cada método está realmente ponderando?”em vez de “Qual está errado?”

Sensor Óptico

Os métodos ópticos inferem a temperatura observando como o dispositivo emite, reflete ou modula a luz.Na prática, eles são usados ​​para observação visual rápida de onde o calor se acumula e como os padrões térmicos mudam com a polarização, o layout ou as condições operacionais.Ferramentas ópticas podem rastrear mudanças térmicas rápidas porque o limite de velocidade geralmente é definido pelo detector, iluminação e óptica, e não pelo atraso térmico de uma sonda colocada na superfície.

Abordagens ópticas comuns:

• Termografia IR para mapeamento de temperatura de superfície

• Técnicas Micro-Raman para resolução espacial mais precisa

• Métodos de termorrefletância para medições de alta resolução próximas à superfície

Um ponto forte recorrente é a interferência física mínima com o fluxo de calor nativo, o que pode fazer com que as primeiras investigações pareçam “mais limpas” do que os métodos baseados em sondas – pelo menos até que a óptica da superfície e as condições de contorno comecem a dominar a incerteza.

A detecção óptica geralmente retorna uma temperatura da superfície ou um proxy próximo à superfície, e não uma leitura direta do ponto quente mais profundo.Essa nuance é importante porque a região mais quente geralmente fica enterrada perto do canal, junção ou outra região ativa, enquanto a superfície superior pode parecer mais calma devido à propagação do calor por meio de passivação, dielétricos e metalização.

Um fluxo de trabalho que tende a envelhecer bem é emparelhar mapas ópticos com um modelo térmico e tratar o resultado óptico como uma observação de limite.O modelo então se torna a ponte entre o que a câmera pode ver e o que o silício provavelmente está experimentando, o que é especialmente útil quando o objetivo final é a previsão de confiabilidade, em vez de um mapa de calor atraente.

As técnicas ópticas dependem do acesso direto e do controle disciplinado das condições da superfície.As medições podem parecer enganosamente simples até que uma superfície reflexiva ou um artefato de embalagem distorça silenciosamente o resultado.

Questões práticas:

• Emissividade e refletividade: as leituras de IR dependem de suposições de emissividade;a metalização reflexiva pode parecer artificialmente fria, a menos que seja corrigida ou preparada.

• Revestimentos e tratamentos de superfície: Revestimentos de alta emissividade podem melhorar a repetibilidade, ao mesmo tempo que alteram ligeiramente as condições limite;muitos planos de teste aceitam um revestimento fino e caracterizado como um compromisso medido.

• Restrições de embalagem: Tampas, dissipadores de calor e encapsulantes podem bloquear ou distorcer o caminho óptico;a decapagem pode restaurar o acesso e ao mesmo tempo alterar a convecção/radiação e mover a linha de base.

Um modelo mental útil é que a detecção óptica muitas vezes responde “onde está o hotspot e como ele está se movendo?”com uma confiança que parece imediata, enquanto a precisão absoluta da temperatura está ligada ao cuidado com que a óptica, as propriedades da superfície e as condições de contorno são gerenciadas.

Sensor baseado em contato

Os métodos de contato colocam um sensor na superfície do dispositivo ou próximo a ela e inferem a temperatura por meio da transferência de calor para o elemento sensor.Eles geralmente são escolhidos quando você deseja uma leitura direta em locais específicos, quando os orçamentos são apertados ou quando você precisa de algo que possa ser configurado rapidamente sem óptica especializada.Quando executados com cuidado, os sensores de contato também podem produzir mapas detalhados, mas a medição em si torna-se parte do ambiente térmico.

Ferramentas de contato típicas:

• Microtermopares

• RTDs (detectores de temperatura de resistência)

• Sensores de filme fino

• Tintas/revestimentos termicamente sensíveis

A principal limitação é que o sensor pode remodelar o campo térmico local.Mesmo uma pequena sonda pode extrair calor de uma região de alto gradiente e fazer com que um pico verdadeiro pareça mais moderado do que realmente é.Este é um daqueles efeitos que podem ser pessoalmente irritantes em sessões de depuração porque os dados parecem estáveis ​​e repetíveis, apenas consistentemente baixos.

Condições que intensificam a subleitura:

• Caminho do sensor de alta condutividade térmica em relação às camadas superficiais

• Maior área de contato ou força aplicada excessiva

• Materiais de interface que introduzem caminhos extras de propagação de calor

As mitigações que geralmente ajudam na prática incluem a redução da massa do sensor, o uso de força de contato mais leve e a manutenção da camada de fixação o mais fina possível.Se o tempo permitir, variar deliberadamente a força da sonda ou o estilo de fixação e observar como a leitura muda pode revelar se a sonda está “puxando” a temperatura local para baixo.

A detecção de contato funciona bem quando a superfície está acessível e você deseja leituras estáveis ​​e repetíveis em vários locais, como verificar uma mudança no dissipador de calor, comparar opções de pacotes ou verificar tendências de resistência térmica em construções.Esses sensores também servem como âncoras de calibração para outras abordagens, desde que você escolha locais com gradientes modestos e mantenha a intrusão da sonda pequena o suficiente para poder defender a medição.

Casos de uso adequados:

• Validação em alguns pontos conhecidos

• Acompanhamento de tendências repetível em todas as compilações

• Ancoragem/calibração de outros métodos em regiões de baixo gradiente

Sensor elétrico

Os métodos elétricos estimam a temperatura a partir de parâmetros elétricos dependentes da temperatura.Eles são atraentes porque muitas vezes podem ser realizados no nível do pacote sem acesso óptico e podem se encaixar naturalmente em fluxos de testes de produção ou até mesmo no monitoramento em campo.A conveniência é real, mas também o é a responsabilidade de entender qual região e física o parâmetro escolhido está ponderando.

Parâmetros comuns dependentes da temperatura:

• Tensão direta de junção

• Na resistência

• Tensão limite

• Mudanças de ganho relacionadas à mobilidade

• Corrente de fuga

A detecção elétrica normalmente produz uma temperatura elétrica ligada à região que domina o parâmetro escolhido.Os métodos baseados em diodo geralmente se correlacionam fortemente com o comportamento da junção, enquanto a resistência do MOSFET pode refletir um composto de canal e regiões de acesso distribuídas pela matriz.Essa natureza específica da região pode ser vantajosa: se o seu mecanismo de falha rastrear o aquecimento da junção, uma métrica correlacionada à junção pode parecer mais fácil de tomar decisões do que uma média de superfície que suaviza o pico.

A disciplina principal é declarar explicitamente o que a métrica elétrica representa, o que ela provavelmente ignora e como isso se relaciona com a questão física que você está tentando responder.

A calibração é o desafio recorrente.A variação do processo, o histórico de estresse e o envelhecimento podem alterar os parâmetros elétricos em quantidades que rivalizam com as mudanças induzidas pela temperatura, o que pode minar silenciosamente a confiança se não for gerenciado.

Grades de proteção típicas usadas para manter a termometria elétrica honesta:

• Calibração específica do dispositivo: uma única inclinação universal pode cair em território enganoso quando a variação de matriz para matriz ou de lote para lote não é trivial.

• Condições de medição controladas: a detecção pode autoaquecer o dispositivo;pulsos curtos e ciclos de trabalho baixos são comumente usados ​​para reduzir mudanças de temperatura induzidas por medição.

• Separação de fatores de confusão: a corrente de fuga, por exemplo, é sensível à temperatura e também sensível a defeitos/degradação, portanto as estimativas podem variar, a menos que sejam referenciadas periodicamente.

Uma visão pragmática é que a detecção elétrica é bem dimensionada para monitoramento de rotina, mas se comporta melhor quando tratada como um instrumento calibrado com um envelope operacional declarado, e não como um termômetro de um número que se adapta a todas as situações.

A seleção de uma abordagem geralmente envolve alinhar a física da medição com a pergunta específica que você está fazendo e as restrições que não pode evitar.Quando as equipes acertam esse alinhamento, os dados tendem a parecer coerentes;quando não o fazem, as pessoas muitas vezes acabam discutindo entre si sobre medidas perfeitamente reais.

Dicas de alinhamento de decisão:

• Localização de hotspots e gradientes espaciais: o mapeamento óptico é frequentemente o mais informativo.

• Referência estável em pontos acessíveis: a detecção de contato pode ser confiável quando a intrusão é controlada.

• Monitoramento integrado e repetível vinculado ao comportamento da junção: o sensoriamento elétrico costuma ser o mais viável.

Um padrão que produz consistentemente conclusões mais defensáveis ​​é a combinação de métodos.Os dados ópticos podem mostrar onde os picos se formam, os sensores de contato podem fornecer verificações de integridade em regiões de baixo gradiente e os sensores elétricos podem rastrear o comportamento relevante da junção sob formas de onda operacionais reais.Quando essas perspectivas são reconciliadas com um modelo térmico simples, a estimativa resultante tende a ser mais fácil de justificar em revisões de projeto e menos propensa a ser desvendada durante discussões sobre confiabilidade do que qualquer técnica usada isoladamente.

Métodos ópticos de detecção de temperatura

A termometria óptica funciona porque a resposta óptica de um semicondutor muda de forma repetível à medida que a temperatura da rede muda.Nas medições do dia-a-dia, a grande questão não é apenas que a temperatura altera um sinal, mas como o observável escolhido se comporta sob restrições reais.A propriedade óptica específica que está sendo monitorada, a faixa de comprimento de onda usada e as condições da superfície e da geometria moldam silenciosamente o que o instrumento relata.

A temperatura normalmente não aparece como uma leitura direta.É reconstruído através de um modelo de mapeamento.Esse modelo pode parecer tranquilizadoramente sólido quando a física dos materiais e as suposições de configuração se alinham, e pode parecer surpreendentemente frágil quando pequenas mudanças não rastreadas se infiltram na óptica, no estado da amostra ou na montagem.

Termometria de Luminescência

Na termometria de luminescência, o aquecimento modifica a estrutura da banda e também estimula as vias de recombinação dos portadores.Essas mudanças muitas vezes movem o espectro de emissão de uma forma que pode ser repetida para um determinado sistema material.Em muitos semicondutores, a energia de pico de emissão segue a energia do bandgap de perto o suficiente para se tornar um proxy viável para a temperatura.

Uma relação específica de material comum é:

As constantes numéricas dependem da composição e do histórico de processamento, o que pode ser fácil de subestimar quando um conjunto de parâmetros padrão parece conveniente.A ideia operacional permanece consistente: à medida que a temperatura aumenta, o bandgap geralmente diminui e o pico de emissão desliza em direção a energia mais baixa (comprimento de onda mais longo).

Em sistemas práticos, o instrumento não mede bandgap.Ele mede um observável óptico e depois usa calibração para inferir a temperatura.Dois observáveis comuns são usados:

(a) posição do pico espectral

(b) métricas raciométricas, como razões de intensidade em dois comprimentos de onda

Após a medição, o observável é convertido em temperatura através de uma curva de calibração que inclui implicitamente a resposta do material e as peculiaridades da cadeia de medição.

Mudança de Pico vs. Razão de Intensidade

Os métodos de mudança de pico parecem simples porque o termômetro se parece com a posição do espectro.Essa intuição pode ser satisfatória quando os espectros são limpos e com pico único.O desconforto aparece quando o espectro se amplia com a temperatura, quando múltiplas transições se sobrepõem ou quando a fluorescência de fundo aumenta e o pico se torna mais um julgamento do que uma característica limpa.

Os métodos de duas cores (razão de intensidade) podem ser mais estáveis ​​em condições confusas porque as proporções suprimem vários desvios de modo comum.Mudanças na eficiência da coleta e leves desvios de alinhamento geralmente se dividem melhor do que subtraem.Dito isto, os métodos de proporção ainda dependem fortemente da precisão do filtro, da resposta espectral do detector e da estabilidade das janelas de comprimento de onda escolhidas.Quando essas peças flutuam, a proporção pode variar com elas.

Um padrão que surge frequentemente nas transições do laboratório para o campo é um pouco humilhante: o método que parece mais sensível no papel nem sempre fornece a melhor verdade sobre a temperatura ao ar livre ou em uma linha de produção.Pequenos desalinhamentos, filtros envelhecidos ou uma película de contaminação lenta numa janela podem alterar a proporção de uma forma que se parece convincentemente com aquecimento.Configurações que enfatizam a repetibilidade, filtros fixos, óptica mecanicamente estável e verificações programadas muitas vezes acabam parecendo mais calmas para operar e menos propensas a episódios misteriosos de temperatura.

Os três principais confundidores

Mesmo que o modelo bandgap versus temperatura seja preciso, o espectro medido pode se mover por razões que não têm nada a ver com a temperatura da rede que você pretendia observar.Três fontes de confusão surgem repetidamente:

• Autoaquecimento por excitação

A excitação óptica pode depositar calor localmente, especialmente em pequenos volumes, membranas levemente suportadas ou estruturas com fraco afundamento térmico.A medição pode então reportar uma temperatura que a iluminação criou parcialmente, o que pode ser perturbador porque os números ainda parecem internamente consistentes.

Uma verificação pragmática é uma varredura de potência sob condições ambientais fixas.Se a temperatura inferida aumentar com a potência de excitação, a configuração está injetando calor.As mitigações que normalmente reduzem esse viés incluem: ciclos de trabalho mais curtos, menor densidade de potência, tamanhos de pontos maiores e melhor contato térmico com o dissipador de calor ou suporte.

• Doping e efeitos de transporte

Altas alterações de dopagem e densidade de portadores podem introduzir preenchimento de banda, renormalização de bandgap e mudanças na dinâmica de recombinação.O espectro pode mudar, ampliar ou remodelar de maneiras que são difíceis de separar de uma verdadeira tendência térmica se a análise assumir que apenas a temperatura move o pico.

Uma prática mais confiável é calibrar com amostras que correspondam ao nível de dopagem, ao fluxo do processo e ao histórico, em vez de se apoiar em constantes genéricas que nunca foram ajustadas ao contexto real do wafer e de fabricação.

• Mudanças induzidas por tensão

O estresse mecânico altera a estrutura da banda.A tensão da embalagem, a incompatibilidade de expansão térmica, o arco do wafer e a fixação do acessório podem introduzir tensão que move as características espectrais.O que torna isso complicado é que pequenas alterações mecânicas, trocando uma camada adesiva, apertando uma braçadeira de maneira diferente ou remontando uma matriz, podem gerar compensações repetíveis que parecem diferenças legítimas de temperatura.

Para trabalhos orientados à precisão, a deformação costuma ser melhor tratada como uma variável de estado que deve ser mantida constante.Manter as condições de montagem idênticas entre a calibração e a medição e evitar a refixação no meio do estudo geralmente reduz a pergunta “por que mudou?”conversas mais tarde.

Um modo de falha comum é calibrar apenas a resposta do semicondutor, assumindo que a cadeia óptica e eletrônica é neutra.Na prática, a função do instrumento torna-se parte do mapeamento do sinal à temperatura.Isso inclui calibração de comprimento de onda do espectrômetro, resposta espectral do detector, envelhecimento ou desvio do filtro e geometria da coleção.

Uma calibração ponta a ponta feita com o mesmo caminho óptico, a mesma abertura numérica e a mesma montagem de amostra tende a produzir uma incerteza maior no uso real.Pode parecer menos elegante do que uma conversão puramente baseada em teoria, mas absorve imperfeições do mundo real na curva de calibração – muitas vezes, um profissional aprecia uma vez que a medição precisa sobreviver ao manuseio rotineiro.

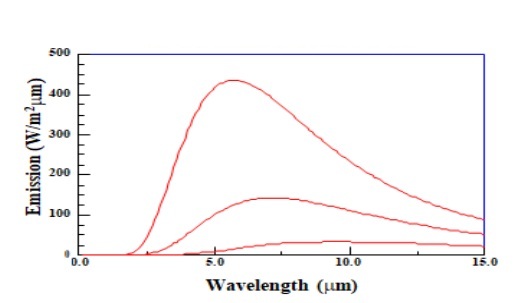

Termografia infravermelha

A termografia infravermelha infere a temperatura a partir da radiação térmica.De forma idealizada, a potência total irradiada segue:

Se a radiância em uma banda IR conhecida for medida e a emissividade (varepsilon) for conhecida, a temperatura poderá ser calculada.A frustração prática é que \(\varepsilon\) não é um número universal fixo.Varia com o material, condição da superfície, geometria e faixa de comprimento de onda.

Como a radiância aumenta acentuadamente com a temperatura, mesmo uma modesta incompatibilidade de emissividade pode afastar a temperatura inferida da realidade.Em medições reais, erros da ordem de dezenas de graus são inteiramente plausíveis quando a emissividade é assumida por conveniência, em vez de validada na superfície real.

A emissividade está ligada à forma como uma superfície absorve e reflete a radiação dentro de uma determinada banda e em um determinado ângulo de visão.A variação é impulsionada por diversas influências práticas:

• Rugosidade e acabamento superficial

Os metais polidos geralmente combinam baixa emissividade com alta refletividade, o que os torna propensos a ler o ambiente tanto quanto a si mesmos.A rugosidade ou o revestimento tendem a aumentar a emissividade e reduzir os reflexos ambientais, o que pode fazer com que o termograma pareça mais verossímil e menos “espelhado”.

• Camadas de Óxido e Filmes de Contaminação

Óxidos finos, resíduos e filmes de processo podem alterar materialmente a emissividade e podem evoluir à medida que a superfície envelhece.Isso pode produzir uma deriva lenta que se assemelha a um aquecimento ou resfriamento suave, mesmo quando a temperatura real é constante, um efeito que é fácil de interpretar erroneamente se a química da superfície estiver fora da vista e da mente.

• Ângulo de visão e banda espectral

A emissividade depende da direção e do comprimento de onda.Alterar o ângulo da câmera, a óptica ou a banda espectral pode alterar a emissividade efetiva o suficiente para invalidar uma calibração anterior.Manter a geometria constante não é apenas uma questão de conveniência;ele define o que a medição significa de corrida para corrida.

Fluxos de trabalho robustos de termografia geralmente combinam diversas táticas:

- Calibração de emissividade in-situ em relação a uma referência
- Revestimentos ou fitas de alta emissividade
- Bandas espectrais fixas e geometria óptica consistente
- Gestão de reflexão

A calibração de emissividade pode ser ancorada usando uma referência de contato quando permitido, ou um patch de referência de temperatura conhecida quando o contato não for viável.Isso vincula a conversão de radiância em temperatura à condição real da superfície, e não a uma suposição da folha de dados.

A aplicação de um revestimento ou fita de alta emissividade geralmente reduz a sensibilidade ao acabamento superficial e aos reflexos.Este é frequentemente o caminho mais rápido para leituras mais precisas, desde que a camada seja fina o suficiente para não perturbar significativamente o campo de temperatura e seja compatível com o ambiente.

Bloquear a banda espectral e manter a geometria de visualização consistente reduz a variação entre corridas.Em muitas implantações, a reprodutibilidade melhora mais com a disciplina de não alterar o ângulo do que com a atualização para uma câmera de resolução mais alta.

Para alvos reflexivos, o gerenciamento de reflexos é importante porque a superfície pode refletir objetos quentes do ambiente para a câmera, criando pontos de acesso falsos.A blindagem, o gerenciamento das temperaturas de fundo e o ajuste de ângulos para reduzir os reflexos especulares podem evitar a situação desconfortável em que um ponto quente desaparece quando alguém se afasta da configuração.

Na termometria de luminescência e na termografia infravermelha, a realidade técnica compartilhada é que os sistemas ópticos medem proxies ópticos, não a temperatura em si.As medições que permanecem sob escrutínio tratam esses proxies como condicionais à seleção do comprimento de onda, geometria, estado da superfície, condições de excitação e contexto de calibração.

Uma cadeia defensável do sinal à temperatura normalmente inclui: bandas de comprimento de onda definidas, geometria controlada e repetível, verificações de aquecimento induzido por excitação e condições de calibração que correspondem ao ambiente real de medição.Quando essa disciplina é mantida, a termometria óptica pode ser rápida e precisa de uma forma que parece gratificantemente eficiente;quando não o é, pode produzir números que parecem precisos, mas ignoram silenciosamente a verdade.

Métodos de sondagem térmica e transferência de calor

Nas medições baseadas em contato, um sensor informa a temperatura trocando calor com o alvo, o que significa que a sonda influencia o que está tentando observar.Os detalhes que moldam o resultado são muitas vezes mundanos, mas decisivos: a geometria da sonda, o caminho térmico interno dentro do corpo da sonda e a condição da interface no ponto de contato.Juntos, esses fatores moldam (a) a resolução espacial, (b) o tempo de resposta e (c) a intensidade com que a medição remodela o campo de temperatura local.

No trabalho experimental diário, os resultados que parecem menos ambíguos tendem a vir do tratamento da sonda e do dispositivo como um sistema térmico acoplado, e não como “instrumento” versus “amostra”.Esse enquadramento reduz as surpresas: em vez de discutir posteriormente com um mapa confuso, a medição é projetada de forma que o acoplamento seja controlado, repetível e pequeno em comparação com o fluxo de calor que está sendo interrogado.

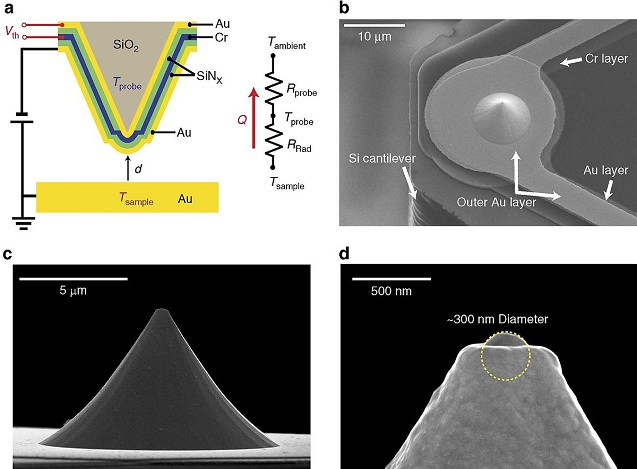

Digitalização de sondas térmicas

A microscopia térmica de varredura normalmente coloca um termistor ou termopar próximo a uma ponta ultrafina.Durante a varredura raster, a ponta troca calor localmente com a superfície e converte essa troca em um sinal elétrico.Isso suporta mapeamento relacionado à temperatura com resolução lateral quase nanoescala, mas o sinal raramente é uma temperatura literal da superfície em um ponto.

O que o instrumento produz é descrito mais honestamente como uma resposta combinada produzida por vários colaboradores agindo ao mesmo tempo:

• o campo local de temperatura da superfície,

• a resistência de contato térmico ponta-amostra,

• propagação e dissipação de calor através do cantilever e do meio circundante.

É por isso que duas varreduras no mesmo dispositivo podem discordar de maneiras que parecem frustrantemente humanas para solucionar problemas: uma pequena mudança na força de contato, uma mudança silenciosa na umidade ambiente ou o envelhecimento gradual da sonda podem alterar a interface o suficiente para alterar o acoplamento térmico efetivo.Quando isso acontece, é fácil confundir uma alteração no acoplamento com uma alteração no material ou no dispositivo, a menos que o protocolo de medição monitore explicitamente o estado da interface.

SThM se destaca quando a questão reside em escalas pequenas.É adequado para situações em que a transferência de calor é moldada por uma estrutura em microescala, e não por médias volumosas e suaves.Também ajuda a identificar não apenas áreas quentes, mas também onde o calor entra, sai ou fica restrito ao sistema.

Recursos que normalmente se beneficiam da resolução estilo SThM:

• limites de grão

• interconexões estreitas

• pontos de acesso localizados em dispositivos de energia

• barreiras térmicas locais

Quando o experimento é projetado com restrição (especialmente em torno da força de contato e do aquecimento da sonda), o SThM pode enfatizar caminhos de fluxo de calor que, de outra forma, seriam eliminados em técnicas de média de área.

Limitações

Resistência de contato térmico ponta-amostra: Em contatos em escala nanométrica, a resistência interfacial pode dominar a troca de calor, especialmente em superfícies ásperas, oxidadas ou contaminadas.A sensibilidade aqui pode ser emocionalmente exaustiva na prática porque a interface responde a pequenas mudanças que nem sempre se anunciam no sinal topográfico do AFM.Uma ligeira mudança na pressão ou limpeza altera a área de contato real, o que altera a condutância térmica efetiva e, portanto, o sinal medido.

Uma lição de laboratório recorrente é que a topografia estável e o contato térmico estável não se rastreiam de maneira confiável.O canal térmico pode desviar mesmo quando o circuito de feedback parece comportar-se impecavelmente, e esse desvio pode mascarar-se como uma mudança de temperatura se não for delimitado separadamente.

Dissipador de calor e ação reversa da sonda: A sonda pode atuar como dissipador de calor (e, se autoaquecida, como fonte de calor), retirando calor da amostra e reduzindo a temperatura local.O efeito é mais perceptível em estruturas que não possuem muita massa térmica ou que estão fracamente ancoradas a um banho térmico, como filmes finos e membranas suspensas.

Um modelo mental simples ajuda a manter as interpretações fundamentadas: se o dispositivo em teste tiver uma ligação térmica fraca com o seu entorno, a introdução de qualquer via térmica adicional, como a sonda, redirecionará o fluxo de calor de uma forma que possa aparecer no mapa.Quando o experimentador já está preocupado com pequenos gradientes, essa ação reversa pode ser exatamente o tipo de mão invisível que cria uma imagem de aparência limpa, mas enganosa.

Caminhos ambientais de transferência de calor: Caminhos paralelos de transferência de calor fora do contato sólido-sólido pretendido podem confundir o significado do sinal.A condução do ar, as camadas de água adsorvidas e a troca radiativa podem contribuir.Muitas inconsistências que inicialmente parecem problemas eletrônicos acabam sendo causadas por condições ambientais que flutuam silenciosamente durante varreduras longas.

Contribuintes ambientais comuns que complicam a interpretação:

• condução aérea

• camadas de água adsorvidas

• troca radiativa

Em muitas configurações, diminuir a temperatura do gabinete, estabilizar a umidade e tornar os parâmetros de abordagem repetíveis reduz a discordância de forma mais eficaz do que o pós-processamento agressivo, porque a medição se torna menos sensível a caminhos paralelos não controlados.

Melhorando a consistência da medição

• Calibre usando amostras de referência que abranjam a condutância térmica e a faixa de temperatura esperadas, em vez de depender de uma calibração de ponto único que pode ocultar não-linearidades.

• Rastreie e regule a força de contato, o tempo de permanência e a velocidade de varredura, pois cada um deles remodela a constante de tempo térmica efetiva do sistema acoplado ponta-amostra.

• Use estratégias que separam o acoplamento térmico da temperatura real, como comparações de múltiplas sondas, varreduras repetidas com forças diferentes ou aquecimento modulado para extrair respostas dependentes de frequência.

Uma perspectiva que tende a manter as equipes alinhadas é tratar o SThM principalmente como um instrumento comparativo, diferenças entre características, antes/depois das mudanças e caminhos relativos de fluxo de calor, a menos que a calibração e a modelagem tenham sido levadas longe o suficiente para justificar a termometria absoluta.

Revestimentos termográficos de fósforo

Os fósforos termográficos usam uma fina camada de material cerâmico dopado com terras raras aplicado à superfície do alvo.Sob excitação UV (ou outra adequada), o revestimento emite luz cuja intensidade e/ou tempo de decaimento muda com a temperatura.Como a camada pode cobrir uma área ampla, ela se comporta como um termômetro distribuído: produz mapas de temperatura de campo amplo em vez de uma varredura ponto a ponto.

Isto o torna adequado para questões sobre padrões espaciais de transferência de energia entre componentes acoplados, incluindo como o calor se espalha ao longo de uma interface e onde ele se concentra próximo às regiões de contato.A medição muitas vezes parece mais direta de interpretar porque o mapa é obtido em uma captura óptica, em vez de costurado a partir de longas trajetórias de varredura.

Pontos fortes

Essa abordagem evita as incertezas de contato que acompanham as pontas de digitalização, o que pode ser um alívio quando a superfície do dispositivo é delicada ou variável.Ele pode lidar com geometrias complexas e campos de visão maiores, e muitas vezes combina naturalmente com medições transitórias quando métodos de tempo de decaimento são usados.

Uma vantagem prática que aparece imediatamente em cronogramas reais é o rendimento: uma imagem óptica pode produzir um campo de temperatura inteiro que, de outra forma, exigiria longos tempos de varredura com uma sonda, reduzindo a exposição a desvios lentos que se acumulam em medições extensas.

Limitações

Adicionar um revestimento altera a superfície.Mesmo uma camada fina pode adicionar resistência térmica, alterar a emissividade e modificar a transferência de calor interfacial.Isto é mais perceptível quando a transferência de energia de dispositivo para dispositivo é dominada pela superfície, onde a condição de contorno nativa faz parte do que está sendo estudado.

Situações em que a camada adicionada tende a ser mais importante:

• estudos de condutância de contato

• propagação de calor próximo à superfície

• efeitos de convecção de superfície

Uma observação de campo que vale a pena ter em mente é que os revestimentos descritos como opticamente finos não são automaticamente desprezíveis termicamente.Quando o experimento busca uma física sutil da interface, o revestimento pode silenciosamente se tornar parte do fenômeno, em vez de uma camada de leitura passiva.

A espessura não uniforme pode imitar gradientes de temperatura, alterando a intensidade da emissão.O fotobranqueamento e a deriva de excitação podem produzir tendências lentas de temperatura aparente que não têm nada a ver com a transferência de calor.Os métodos de tempo de vida/decaimento reduzem a sensibilidade à variação de espessura, mas ainda dependem de um tempo de excitação estável e de uma coleta óptica consistente.

Contribuidores ópticos e de excitação que normalmente criam artefatos:

• não uniformidade da espessura do revestimento

• fotodegradação

• desvio de excitação ou instabilidade de tempo

• mudanças no alinhamento óptico da coleção

Quando esses efeitos não são monitorados, os mapas resultantes podem parecer suaves e convincentes, ao mesmo tempo que codificam sutilmente o comportamento do sistema óptico em vez da termodinâmica do dispositivo.

A má adesão ou microfissuras podem criar lacunas de ar locais que distorcem o campo de temperatura.A limpeza da superfície, a cura controlada e a verificação da uniformidade muitas vezes decidem se o mapa final é confiável quando examinado quantitativamente.Na prática, esta etapa é onde a paciência compensa: um revestimento que parece “bom” à primeira vista ainda pode esconder descontinuidades que são importantes termicamente.

Mapeamento quantitativo de temperatura

• Prefira calibração de tempo de vida/decaimento quando viável, porque ela é menos sensível à espessura do revestimento e à intensidade de iluminação do que o mapeamento de intensidade bruta.

• Caracterizar espessura e uniformidade do revestimento;mesmo a inspeção óptica básica mais uma verificação pontual da perfilometria de luz podem evitar grandes erros de interpretação.

• Valide em relação a pelo menos um termômetro independente ou condição de referência, especialmente quando o objetivo é quantificar a transferência de calor entre dispositivos, em vez de apenas visualizar padrões.

Uma postura de interpretação que reduz a confusão é tratar os fósforos termográficos como uma camada transdutora óptica.Se a questão da transferência de calor for dominada pela condução em massa dentro do dispositivo, a camada geralmente desaparece no fundo;se a questão for dominada por interações superficiais, a camada torna-se parte da condição de contorno e pertence ao modelo.

Como decidir entre a digitalização de sondas térmicas e fósforos termográficos

Alinhe a ferramenta com a questão da transferência de calor

Escolha sondas térmicas de varredura ao resolver pontos críticos em microescala, localizar caminhos estreitos de fluxo de calor ou comparar contraste térmico em recursos em nanoescala.Escolha fósforos termográficos ao mapear a temperatura em grandes áreas, capturar padrões de propagação transitória ou observar o acoplamento entre dispositivos em uma interface.

Trate a distorção de medição como um parâmetro de projeto explícito

Ambas as abordagens podem distorcer o campo de temperatura, apenas através de mecanismos diferentes.As sondas de varredura podem extrair calor no contato e remodelar o gradiente local;camadas de fósforo podem modificar a condição de contorno adicionando um filme com suas próprias propriedades térmicas e ópticas.Os fluxos de trabalho que resistem bem à revisão normalmente quantificam esses preconceitos em vez de esperar que sejam pequenos.

Em muitas comparações reais, a resolução nominal não é o que decide o vencedor.O fator decisivo é se a perturbação pode ser limitada o suficiente para permanecer abaixo dos gradientes térmicos e dos contrastes que estão sendo interpretados, de modo que as conclusões permaneçam estáveis ​​quando a medição for repetida.

Uma visão de trabalho fundamentada

O mapeamento da temperatura é mais fácil quando o termômetro é passivo e o sistema muda lentamente.Estudos de transferência de calor entre dispositivos frequentemente violam ambas as suposições: mudanças no acoplamento, interfaces evoluem e constantes de tempo podem ser curtas.Uma abordagem defensável combina calibração, verificações de repetibilidade e um modelo térmico simplificado da interação sonda-dispositivo.

Esta abordagem trata os limites do instrumento como parâmetros mensuráveis.Também melhora as discussões técnicas, concentrando-se no que foi controlado, no que permaneceu incerto e em como essa incerteza afeta a análise de transferência de calor.

Medição de temperatura de semicondutores elétricos

A termometria elétrica baseia-se em um fato simples, mas fácil de interpretar mal: o comportamento elétrico dos semicondutores muda com a temperatura.Ao observar um parâmetro elétrico escolhido e mapeá-lo por meio de calibração, um sistema pode estimar a temperatura sem adicionar um transdutor térmico separado.Em muitos projetos, essa velocidade e integração parecem genuinamente satisfatórias porque o sensor pode residir dentro de circuitos já existentes.Ao mesmo tempo, pode ser perturbador ver quão facilmente uma estimativa de temperatura pode ser alterada por influências não térmicas, uma vez que muitos parâmetros elétricos respondem à temperatura e à polarização, ao estresse e ao envelhecimento em paralelo.Uma abordagem de medição cuidadosa concentra-se em separar esses contribuintes para que a leitura monitore a temperatura, em vez de qualquer outra mudança que tenha acontecido naquele dia.

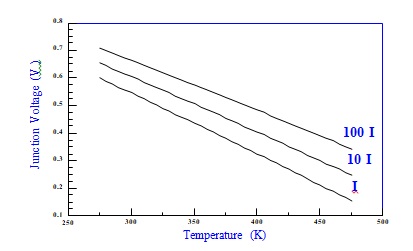

Junção PN

Um substituto elétrico comum para temperatura é a tensão direta da junção PN.Quando a corrente direta é mantida constante, a tensão de junção normalmente cai de forma aproximadamente linear à medida que a temperatura aumenta.Esse comportamento é frequentemente resumido pela sensibilidade à temperatura em corrente constante:

onde k é a constante de Boltzmann, q = 1,6 × 10⁻¹⁹ C, e E₉ é o bandgap de silício.Nas conversas diárias de engenharia, a inclinação é frequentemente citada perto de -2 mV/K, o que pode parecer agradavelmente “plug-and-play” durante a inicialização.Porém, em intervalos de temperatura mais amplos, essa inclinação varia porque as estatísticas da portadora e os termos relacionados ao bandgap não permanecem perfeitamente lineares.Para evitar comportamentos inesperados posteriormente, os valores de inclinação são frequentemente calibrados sob condições operacionais reais, em vez de confiar apenas em regras estimadas.

Manter a corrente constante é a condição que faz com que Vₚₙ(T) se comporte de maneira previsível.Em medições reais, pequenos erros de corrente podem ser mascarados como mudança de temperatura porque a equação do diodo é exponencial, portanto, quase constante ainda pode ser suficiente para distorcer a temperatura inferida.Um problema comum de laboratório ocorre quando uma fonte de corrente parece estável por si só, mas a temperatura medida muda devido à ondulação da fonte ou aos transientes de amostragem do ADC que afetam o ponto de polarização.

O autoaquecimento é uma segunda armadilha que se repete.O diodo dissipa P ≈ IₚₙVₚₙ, e essa dissipação aumenta a temperatura da junção acima da temperatura ambiente ou da placa que o sistema está tentando relatar.Os primeiros protótipos podem ocultar isso porque as constantes de tempo térmico retardam a resposta, fazendo com que as verificações pontuais rápidas pareçam mais limpas do que realmente são quando o sistema funciona continuamente.

(a) Mantenha a corrente de detecção tão baixa quanto o orçamento de ruído permitir.

(b) Use medições pulsadas com um ciclo de trabalho definido.

(c) Caracterize a sedimentação térmica de modo que o tempo de leitura siga o comportamento térmico e não a conveniência do teste.

Para detecção de junção PN, uma calibração defensável é uma calibração de dois pontos (ou multiponto) realizada na corrente pretendida e no pacote pretendido, uma vez que a resistência térmica do pacote e a condução do quadro condutor influenciam a temperatura aparente sempre que a dissipação for diferente de zero.Além disso, na prática, tende a ser mais satisfatório bloquear a condição de medição completa do que “corrigir” erros posteriormente com correções complicadas.

Magnitude da corrente, tempo de medição após aplicação de polarização, carregamento de entrada ADC.

Quando essas condições são mantidas estáveis, são necessários menos parâmetros de calibração e a repetibilidade a longo prazo normalmente parece menos frágil, especialmente quando o dispositivo é implantado em ambientes onde a potência, a atividade e o comportamento de amostragem variam ao longo do tempo.

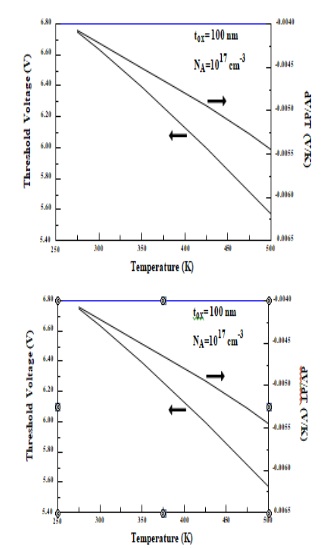

MOSFET

A tensão limite do MOSFET é outro parâmetro elétrico responsivo à temperatura, especialmente atraente em sensores integrados baseados em MOSFET.À medida que a temperatura muda, as estatísticas da portadora e o potencial de superfície mudam, movendo a tensão limite aparente.Um relacionamento representativo é:

que vincula a dependência da temperatura à permissividade do silício εₛᵢ, capacitância de óxido Cₒₓ, densidade de dopagem Nₐ e potencial de volume ψᵦ.O apelo é claro: Vₜ monitora fortemente a temperatura.A compensação é igualmente real: Vₜ também rastreia fortemente os detalhes do processo, e isso pode fazer com que a estimativa de temperatura absoluta pareça mais um exercício de gerenciamento de variabilidade do que de exploração de sensibilidade.

Exposição à propagação do processo, condições de polarização e envelhecimento

Ao contrário da queda direta de um diodo, a tensão limite não é um único número medido diretamente;depende do método de extração.Diferentes definições, extrapolação de corrente constante, baseada em transcondutância, produzem diferentes limites numéricos e diferentes comportamentos de temperatura, portanto, o ponto de operação deve ser explicado e não implícito.Quando a corrente de drenagem, Vᴅꜱ ou a polarização do corpo mudam, a degradação da mobilidade, o DIBL e a resistência em série podem vazar para a estimativa e criar erros de temperatura que se parecem com desvio do sensor.Na prática, esses são os tipos de resultados que deixam as equipes discutindo se o “sensor” está quebrado, quando o verdadeiro problema é que a definição de medição nunca foi definida com firmeza suficiente.

Carga aprisionada de óxido, estados de interface, instabilidade de temperatura de polarização.

O envelhecimento acrescenta outra camada de desconforto: esses mecanismos podem empurrar Vₜ ao longo do tempo sob estresse elétrico e, sem um plano, o sistema pode interpretar erroneamente o desgaste elétrico como uma mudança genuína de temperatura.

(a) Sentido sob uma condição de polarização bem definida e de baixo estresse.

(b) Evite extrair Vₜ em regiões onde os efeitos de mobilidade ou DIBL dominam o comportamento observado.

(c) Adicionar recalibração periódica ou autoverificações quando for esperado estresse ao longo da vida.

Calibração no mundo real: por dispositivo versus por lote e quais são os custos das suposições

Como Cₒₓ, gradientes de dopagem e carga fixa variam entre wafers e lotes, a termometria baseada em limite muitas vezes acaba precisando de calibração por dispositivo, ou pelo menos por lote, para obter precisão absoluta consistente.Em produtos de alto volume, as equipes geralmente se comprometem calibrando um pequeno número de pontos em teste e usando um modelo compacto de correção de firmware.Essa abordagem muitas vezes parece menos glamorosa do que uma única inclinação universal, mas tende a se comportar melhor quando a tensão de alimentação, a carga de trabalho e o tempo decorrido começam a afastar o dispositivo das condições perfeitas usadas em uma rápida varredura de caracterização.

Um padrão que aparece repetidamente na termometria elétrica é que o parâmetro com o maior coeficiente de temperatura nominal nem sempre é aquele que fornece a estimativa de temperatura mais confiável.O que tende a funcionar melhor é um parâmetro cuja dependência da temperatura permaneça observável sob condições controladas e fique menos emaranhada com outras variáveis.A tensão direta da junção PN geralmente funciona bem porque a medição de corrente constante é simples de aplicar e o comportamento é previsível em faixas comuns.A detecção de tensão limite pode ser excelente em projetos totalmente integrados, mas exige uma disciplina mais rígida em relação à polarização, à definição de extração e ao gerenciamento de desvios.

Ponto de operação fixo, excitação controlada, autoaquecimento minimizado, calibração adequada ao uso real.

Na prática, a precisão da temperatura geralmente melhora mais com a disciplina de medição, estabilidade de polarização, controle de tempo, consciência de estabilização térmica e calibração que reflete a implantação, do que com a seleção de um parâmetro apenas porque seu valor ∂/∂T é maior no papel.Essa diferença geralmente é o que separa uma demonstração de bancada que parece reconfortante de um sistema em campo que permanece confiável meses depois.

Conclusão

A medição de temperatura de semicondutores não é definida por uma única técnica universal, mas pela seleção de métodos que correspondam ao comportamento físico, escala de tempo e região térmica que está sendo investigada.A detecção óptica fornece visualização rápida do aquecimento da superfície e do movimento do ponto quente, os métodos baseados em contato oferecem medições localizadas diretas com acessibilidade prática ao laboratório, e a detecção elétrica permite a estimativa indireta da temperatura da junção através do próprio comportamento do dispositivo.Cada abordagem introduz compensações envolvendo resolução espacial, perturbação térmica, complexidade de calibração, resposta transitória e sensibilidade à embalagem ou às condições ambientais.Em aplicações reais, a caracterização térmica mais confiável geralmente vem da combinação de múltiplas técnicas de medição com modelos de simulação para preencher a lacuna entre o comportamento da superfície visível e as condições de junção interna.À medida que os dispositivos semicondutores continuam a aumentar em termos de densidade de potência e complexidade estrutural, a medição térmica precisa continuará a ser essencial para melhorar a fiabilidade, validar projetos, otimizar estratégias de arrefecimento e prevenir falhas a longo prazo em sistemas eletrónicos avançados.
