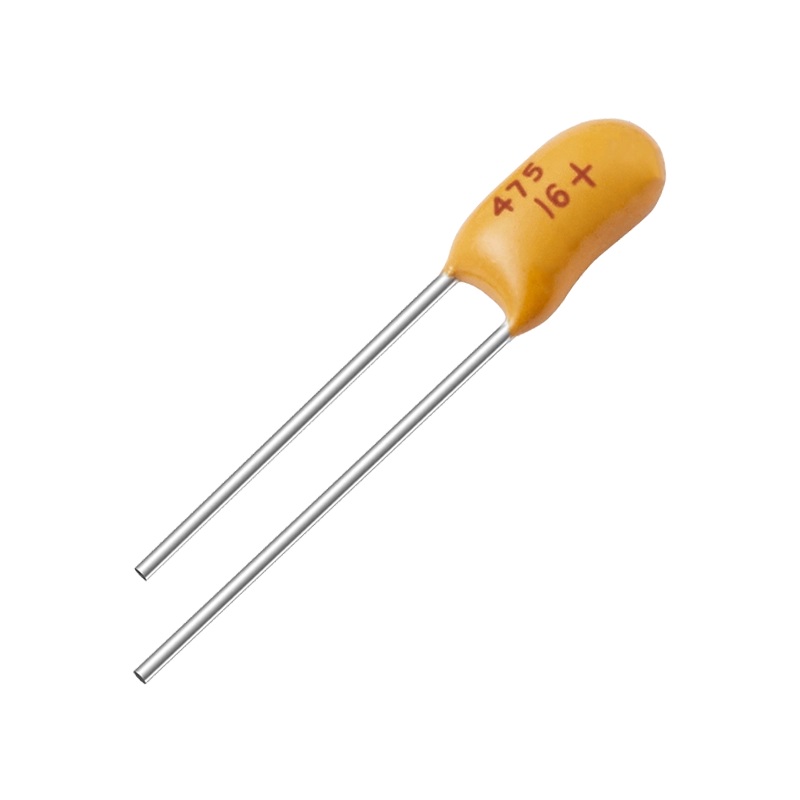

Guia de Seleção de Capacitores de Tântalo: Confiabilidade, Qualidade, ESR e Derating

A seleção de capacitores de tântalo deve ser baseada no estresse real do circuito, e não apenas na capacitância e na classificação de tensão. A corrente de surto, o aquecimento por ripple, o ESR, a fuga, a desclassificação, a qualidade da montagem e a confiabilidade da fonte afetam o desempenho a longo prazo. Este artigo explica como escolher, validar e inspecionar capacitores de tântalo para uso confiável em linhas de potência, circuitos de filtragem e designs eletrônicos compactos.

Catálogo

Design de Circuito e Seleção de Capacitores de Tântalo

A escolha de um capacitor de tântalo deve começar com o ambiente de sinal real, em vez de apenas com a capacitância e a tensão nominal. Esse conselho pode soar familiar, mas muitos retrocessos de confiabilidade podem ser rastreados até seleções feitas a partir de uma tabela de catálogo em vez da tensão elétrica que a peça realmente deve suportar. No trabalho de design do dia a dia, um dispositivo que parece aceitável no papel pode ainda envelhecer precocemente ou falhar abruptamente quando a corrente de surto, o aquecimento por ripple, ou danos na montagem foram avaliados de forma muito casual. Por esse motivo, a seleção de capacitores é melhor abordada como um julgamento de design em nível de sistema do que como um exercício restrito de escolha de peças.

Ambiente Elétrico

O comportamento de um capacitor de tântalo é moldado pela impedância do circuito ao redor, pela resposta transitória, pelas condições térmicas e pelo processo de montagem.

A tensão nominal marca um limite superior sob condições específicas. Não promete operação confortável sob qualquer forma de onda. Uma revisão cuidadosa do projeto geralmente faz um conjunto mais abrangente de perguntas.

• Quão rápido a tensão aumenta?

• Quanta corrente a fonte pode fornecer?

• Com que frequência o estresse se repete?

• Quão efetivamente o calor resultante pode ser dissipado?

Quando um circuito inclui resistência série significativa, o capacitor muitas vezes é poupado da força total do estresse destrutivo. O resistor limita a corrente de entrada e absorve parte da energia transitória, o que pode melhorar visivelmente a sobrevivência. Sob essas condições, capacitores de tântalo podem tolerar uma fração mais alta da tensão nominal porque o próprio circuito suaviza o estresse. Essa é uma das razões pelas quais o mesmo capacitor pode se comportar de forma calma em um produto e se tornar problemático em outro que parece, à primeira vista, quase idêntico.

Desclassificação de Tensão

Um dos hábitos mais persistentes no design é aplicar uma única razão de desclassificação a cada aplicação. Na prática, a desclassificação precisa seguir a topologia do circuito. Em circuitos de baixa impedância, a energia de falha disponível aumenta acentuadamente, e a aparente comodidade de uma simples margem percentual pode desaparecer mais rápido do que o esperado. Mesmo quando a tensão em estado estável permanece bem abaixo da classificação, eventos de comutação curtos podem impor estresses internos muito mais severos do que a leitura média sugere.

Para caminhos de carga-descarga estáveis, sem fortes picos e com um caminho de corrente previsível, a operação próxima da metade da tensão nominal ainda pode ser razoável.

Dito isso, não deve ser tratada como uma fórmula universal. É mais honesto considerar isso como um ponto de partida condicional que ainda precisa de confirmação através da forma de onda, impedância da fonte e elevação de temperatura. Em revisões de design experientes, as escolhas mais convincentes frequentemente vêm de deixar de lado regras percentuais organizadas e substituí-las por evidência específica da aplicação. Essa abordagem pode parecer menos conveniente, mas geralmente reflete a realidade com menos ilusões.

Estresse de DC-DC e Filtro

As linhas de alimentação DC-DC, nós de bypass de entrada e posições de filtragem de alimentação em paralelo expõem capacitores de tântalo a um ambiente muito mais rigoroso.

Durante a ativação e desativação, o capacitor pode encontrar picos de tensão e corrente estreitos, mas de alta energia. Esses picos são frequentemente rápidos demais para a medição casual capturar, o que explica porque alguns protótipos passam nos testes de bancada e ainda assim produzem falhas em campo mais tarde. A preocupação não se limita à tensão nominal da linha.

• Baixa impedância de malha

• Bordas de comutação rápida

• Energia de surto repetida

Juntos, essas condições podem punir o capacitor muito mais do que a tensão de placa sugeriria.

Por causa disso, a tensão de trabalho nesses locais é frequentemente reduzida para cerca de um terço da tensão nominal. Mesmo essa diretriz não resolve a questão por si só. O limite real depende do comportamento de comutação, potência de saída, espectro de ondulação, indutância do traço, força da fonte e posição do capacitor dentro da malha. Em muitos projetos de potência, o fator decisivo não é apenas a especificação do capacitor, mas se o layout permite que a peça absorva o impacto total do pulso de comutação. Esse detalhe é fácil de descartar durante a revisão do layout e frustrante de redescobrir durante a análise de falhas.

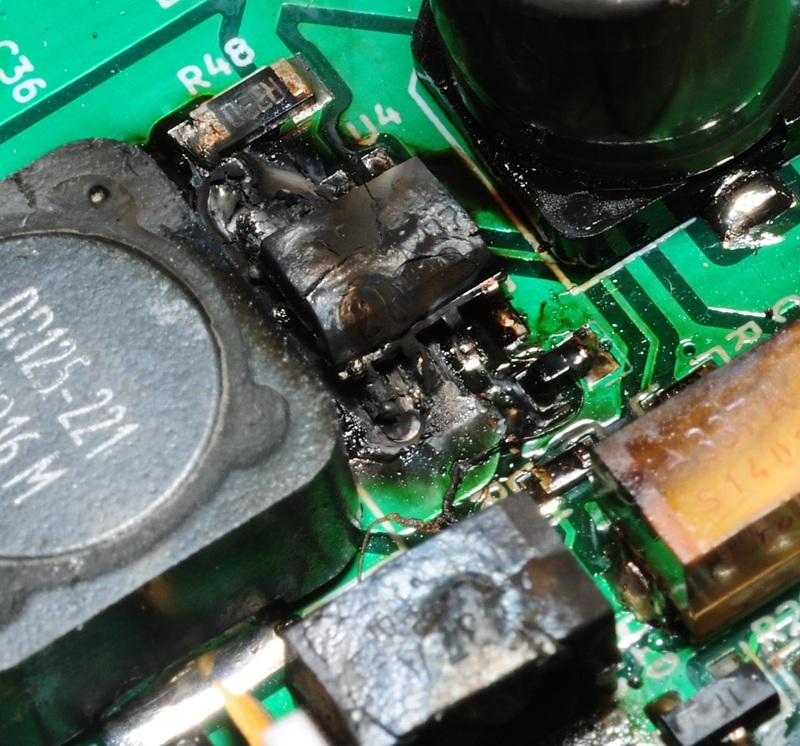

Efeitos da Corrente de Pico

Outro caminho de falha comum aparece quando a corrente de pico se torna excessiva, mesmo que a tensão média ainda pareça confortavelmente contida. Se a ESR for baixa o suficiente para permitir um grande pulso de corrente, um pequeno capacitor de tântalo pode desenvolver um aquecimento localizado severo no interior do corpo. O dano pode começar em uma escala microscópica, depois se espalhar até que a peça queime ou falhe em curto. É por isso que a “tensão segura” por si só pode dar uma falsa sensação de segurança.

Na prática, esse padrão frequentemente aparece em circuitos que começam limpos durante os primeiros testes, mas falham após ciclos repetidos de energia. A explicação é bastante clara: pulsos de corrente repetitivos consomem constantemente a tolerância interna do componente. Um design que sobrevive a dez ciclos não merece automaticamente confiança em dez mil. Em circuitos sensíveis a surtos, especialmente aqueles com impedância de fonte muito baixa, um design confiável requer mais do que um único teste bem-sucedido. Testes repetidos sob diferentes condições ajudam a identificar fraquezas mais cedo e reduzem o risco de falhas inesperadas durante a operação a longo prazo.

Corrente de Ondulação e ESR

O aquecimento induzido por corrente de ondulação é uma preocupação recorrente de confiabilidade. A ESR converte a corrente de ondulação AC diretamente em calor, e esse calor deve percorrer o corpo do capacitor, terminações, cobre da PCB e ar circundante. Se o calor gerado exceder o que o pacote pode liberar, a temperatura interna sobe e as características elétricas começam a desviar na direção errada. Uma vez que esse ciclo começa a se alimentar de si mesmo, a fuga térmica pode seguir.

Esse processo se torna especialmente perigoso em redes de filtro e etapas de conversão de energia, onde a corrente de ondulação pode permanecer elevada por longos períodos.

• Tamanho do invólucro

• Construção interna

• Valor da ESR

• Área de cobre

• Temperatura ambiente

Todos esses fatores influenciam o equilíbrio térmico final.

Um capacitor que parece eletricamente adequado em um esquema pode ainda se mostrar termicamente pouco convincente na placa real. É por isso que a seleção confiável deve incluir tanto a estimativa da corrente de ondulação quanto uma visão realista de como o calor deixa o componente após a montagem. Em muitas falhas em campo, a história não começou com um evento dramático de sobretensão. Começou com um superaquecimento constante e silencioso que atraiu pouca atenção até que o dano já estivesse em andamento.

Impacto da Corrente de Fuga

A corrente de fuga é mais do que uma entrada secundária na ficha técnica. Ela serve como um sinal direto das condições do dielétrico e da qualidade do isolamento. Correntes de fuga mais altas geralmente apontam para uma integridade dielétrica mais fraca, capacidade de suporte reduzida e menor tolerância ao estresse térmico. À medida que a temperatura sobe, a corrente de fuga geralmente aumenta rapidamente, o que estreita ainda mais a margem disponível e acelera o envelhecimento.

Por essa razão, a fuga merece ser lida como um sinal de confiabilidade prático, em vez de um número de aceitação menor. Quando duas peças parecem semelhantes em capacitância, tensão e tamanho, aquela com comportamento de fuga mais forte geralmente oferece uma base mais consistente a longo prazo. A consideração antecipada dos efeitos da fuga ajuda a prevenir problemas de confiabilidade que podem aparecer mais tarde como desempenho inconsistente, comportamento inesperado ou falhas difíceis de diagnosticar.

Montagem e Confiabilidade

O design elétrico por si só não pode preservar a confiabilidade do capacitor se o processo de montagem não for controlado. A soldagem manual sem pré-aquecimento, re-trabalho repetido, ou temperatura de soldagem excessiva podem introduzir choque térmico no dielétrico ou nas terminais internas. O dano resultante pode não se manifestar imediatamente, mas pode reduzir a margem restante o suficiente para que a falha apareça mais tarde sob estresse elétrico normal.

Este ponto é frequentemente levado muito a sério durante o trabalho de protótipo, onde operações manuais são mais comuns e a variação do processo é mais ampla. Uma placa pode funcionar corretamente após re-trabalho e ainda carregar danos ocultos que só surgem após a implantação. Em ambientes de produção disciplinados, o controle do processo não está separado da confiabilidade do componente.

• Influencia a condição dielétrica

• Afeta as terminais internas

• Altera a sobrevivência a longo prazo

Essa conexão se torna mais difícil de ignorar cada vez que uma análise de falha rastreia a origem de volta à história da montagem em vez de à intenção esquemática.

Considerações sobre Confiabilidade

A confiabilidade de um capacitor de tantalum é melhor compreendida como uma questão de probabilidade moldada por desclassificação de tensão, exposição a surtos, aquecimento por ondulação, temperatura e estresse de fabricação. Um teste de amostra pequena que mostra comportamento normal não estabelece robustez a longo prazo. Mostra apenas que a falha ainda não apareceu sob condições limitadas. Essa distinção importa porque muitos mecanismos destrutivos são cumulativos, condicionais ou estatisticamente raros até que o tempo e a escala os exponham sem misericórdia.

Um método de design mais robusto combina várias linhas de revisão.

• Análise de desclassificação

• Avaliação de corrente de surto

• Verificação de corrente de ondulação

• Revisão térmica

• Controle de processo

Esse método é menos conveniente do que escolher apenas pelo valor nominal, mas está baseado em fundamentos técnicos mais sólidos. Em circuitos exigentes, o desempenho durável geralmente vem da preservação das margens antes que a falha apareça, não da explicação do dano após o fato.

Uma Perspectiva de Design Prática

Uma estratégia de seleção sólida para capacitores de tantalum repousa em três julgamentos de design.

• Primeiro, o circuito circundante deve ser avaliado em relação à energia de surto, não apenas à tensão nominal.

• Segundo, o estresse térmico da corrente de ondulação deve ser examinado com a mesma seriedade dada ao estresse elétrico excessivo.

• Terceiro, a qualidade da montagem deve ser tratada como parte da condição operacional do componente.

Quando essas três áreas são revisadas juntas, o design torna-se mais previsível e muito menos dependente da sorte.

Em outras palavras, o capacitor mais confiável não é simplesmente aquele com a maior classificação no papel. É aquele cujas margens elétricas, térmicas e de processo permanecem intactas na aplicação real. Essa é a diferença entre um design que simplesmente funciona na primeira energização e um que continua a funcionar após o otimismo fácil dos primeiros testes ter desaparecido.

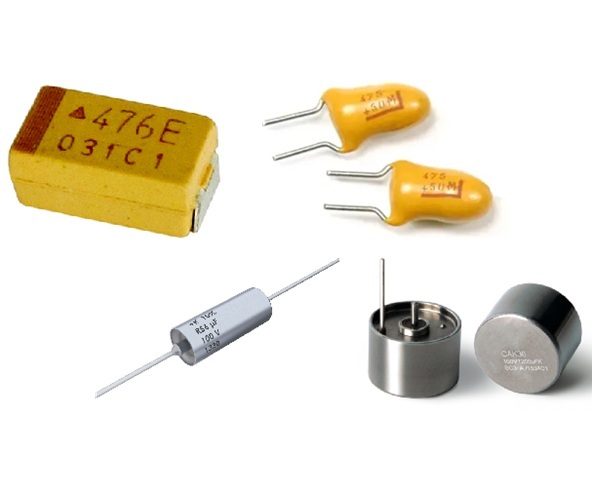

Qualidade e Confiabilidade dos Capacitores de Tantalum

A qualidade de um capacitor de tantalum frequentemente molda se um design permanece estável após sair do laboratório e entrar em produção em massa. Nesta área, diferenças aparentemente modestas na disciplina de fabricação podem se transformar em resultados de campo muito diferentes, e essa lacuna geralmente é sentida apenas após os produtos já terem sido implantados. Fornecedores como AVX e KEMET são geralmente associados a um controle mais rigoroso sobre a seleção de pó, formação de pellets, crescimento dielétrico, integridade do sistema de cátodo e fluxo de triagem.

Esses fatores de fabricação influenciam:

• ESR

• Corrente de fuga

• Tolerância a surtos

• Estabilidade a longo prazo

Visto de uma perspectiva de engenharia, a qualidade do capacitor não deve ser tratada como um detalhe rotineiro de compra. Em muitos designs de potência, ela influencia diretamente quão calmamente ou dolorosamente um sistema se comporta ao longo do tempo.

Um mal-entendido frequente é avaliar capacitores de tantalum principalmente pela capacitância e classificação de tensão. Essa visão é muito estreita. Dois componentes com os mesmos valores nominais podem se comportar de maneira bastante diferente sob corrente de subida, carga repetitiva, temperatura elevada ou condições de fornecimento de baixa impedância. A verdadeira diferença muitas vezes aparece apenas após estresse repetido, em vez de durante um teste de bancada curto. Por essa razão, a avaliação de componentes geralmente se estende além das especificações básicas da ficha de dados para incluir o histórico de confiabilidade do fabricante, dados de qualificação e desempenho sob condições operacionais anormais.

O Controle de Processo Estabelece o Limite de Confiabilidade Mais Precoce

A estrutura interna de um condensador de tântalo é altamente sensível à execução do processo. A formação do dielétrico precisa permanecer uniforme, estável e livre de regiões fracas. Quando o crescimento do óxido é inconsistente, defeitos localizados podem permanecer ocultos dentro da peça. Sob carga leve, esses pontos fracos podem continuar invisíveis. Sob corrente de surto ou estresse transitório, no entanto, podem se tornar o ponto de partida para falha térmica ou catastrófica.

Em produção disciplinada, cada passo importante ajuda a reduzir a variabilidade.

• A pureza do pó afeta a estabilidade da estrutura do ânodo.

• A qualidade da sinterização influencia a porosidade e a distribuição de corrente.

• A formação do dielétrico define a real resistência elétrica da camada de óxido.

• A deposição do cátodo e o acabamento moldam ESR e geração de calor.

• A triagem e envelhecimento ajudam a remover unidades instáveis antes do envio.

Quando esses passos são geridos com consistência, o condensador acabado tende a se comportar de maneira mais previsível entre lotes e condições de operação.

As equipes de design que já passaram por desvios de produção raramente veem esses detalhes como teoria abstrata de fabricação. Um circuito pode passar pela verificação de protótipos com um lote e, em seguida, começar a apresentar falhas inexplicáveis após mudanças de aquisição ou ajustes de redução de custos. Em muitos desses casos, o esquema permanece intocado. O que muda é a distribuição estatística da população de condensadores. Esse é geralmente o ponto em que a qualidade do componente deixa de parecer uma discussão de fornecimento e começa a exigir a atenção da engenharia em nível de sistema.

Por que peças premium normalmente oferecem melhores resultados

Fabricantes de primeira linha geralmente fornecem:

• ESR mais baixo

• Melhor tolerância a surtos

• Maior consistência entre lotes

• Comportamento de vazamento mais estável

Essas vantagens não vêm apenas do marketing. Elas geralmente refletem janelas de processo maduras, controle de matéria-prima mais rigoroso, triagem mais completa e melhor rastreabilidade. O resultado não é simplesmente um perfil de componente com melhor aparência, mas uma dispersão de risco mais estreita e manejável.

Essa dispersão mais estreita é de grande importância em aplicações de potência. A entrada de um conversor, um trilho de conexão a quente ou um caminho de carga-descarregamento não penaliza a unidade média. Exponhe a unidade mais fraca na população, e o faz sem muita misericórdia. Se um lote de baixo custo incluir até uma pequena porcentagem de partes marginais, essas poucas unidades podem moldar a taxa de falhas de todo o produto. Esta é uma das lições mais difíceis na seleção de capacitores: em circuitos severos, a confiabilidade é muitas vezes governada pelo risco residual em vez de desempenho típico.

Por causa disso, um preço de compra mais baixo pode criar um conforto falso. As economias podem parecer atraentes na lista de materiais, mas rapidamente diminuem assim que retrabalho, perdas de triagem, retornos de garantia e danos à reputação entram em cena. Na prática, o condensador mais barato frequentemente abre a porta para o ciclo de depuração mais desgastante.

O risco frequentemente negligenciado da dispersão de desempenho

Condensadores de tântalo de menor custo ainda podem desempenhar adequadamente em posições de menor carga, especialmente onde a corrente de ripple é baixa, a impedância da fonte é maior e a exposição a surtos é limitada. Nesses papéis, o estresse elétrico permanece longe o suficiente das regiões mais fracas da peça para que uma variação mais ampla possa ainda ser tolerável. Isso não torna essas partes universalmente ruins. Isso simplesmente significa que seu uso aceitável depende fortemente da severidade do circuito.

Peças de baixo custo costumam mostrar uma dispersão mais ampla em:

• ESR

• Corrente de vazamento

• Resistência dielétrica

• Consistência de lote para lote

Um design que parece estável com um grupo de amostra pode se tornar frágil quando escalado para produção. Isso se torna particularmente arriscado porque a validação inicial geralmente cobre apenas um pequeno número de placas em condições controladas. A produção mais ampla expõe o design à total distribuição da variação das peças, variação de montagem e variação ambiental. Quando problemas de confiabilidade surgem, muitas vezes aparecem como reinicializações intermitentes, aquecimento anormal, falhas de inicialização ou quebras destrutivas ocasionais em vez de um único defeito óbvio.

Um hábito de engenharia disciplinado é avaliar não apenas os valores nominais, mas também a dispersão de parâmetros sob estresse realista. Quando uma família de componentes mostra variação ampla, a margem de projeto deve ser expandida de acordo. Se essa margem não puder ser expandida, a seleção de partes deve ser revisitada. Em eletrônica de potência, o otimismo pode parecer conveniente por um tempo, mas raramente se sustenta por muito tempo.

Por que circuitos de potência de baixa impedância revelam partes fracas tão rapidamente

Condensadores de tântalo são especialmente vulneráveis em aplicações de baixa impedância, como:

• Entradas de conversores DC-DC

• Trilhos de bulk com fontes fortes a montante

• Nós de troca a quente

• Caminhos de carga-descarregamento de alta corrente

Nestes ambientes, um capacitor é exposto a pulsos de corrente agudos e entrega rápida de energia. Se a parte contiver fraqueza dielétrica ou ESR elevada, o aquecimento local pode aumentar rapidamente. Uma vez que esse processo começa, a falha pode acelerar mais rápido do que a proteção externa pode reagir.

É por isso que até pequenas variações em ESR ou corrente de fuga podem produzir consequências que parecem desproporcionais durante a análise de falhas em campo. Em uma posição de derivação analógica leve, tal variação pode ter pouco efeito prático. Em um caminho de potência severo, a mesma variação pode empurrar a parte de uma operação aceitável para um território de quebra. O circuito não precisa ser mal projetado para que isso aconteça. Precisa apenas de uma combinação de baixa impedância, energia transitória e uma população de capacitores que carece de consistência suficiente.

Muitas falhas descritas como fraqueza aleatória do capacitor são, na verdade, o resultado de um desajuste entre a qualidade do componente e a severidade da aplicação. Essa distinção merece atenção cuidadosa porque muda a resposta de engenharia. A verdadeira tarefa não é simplesmente selecionar um capacitor, mas combinar a classe do capacitor, nível de qualidade e estratégia de derating com o ambiente elétrico real com disciplina e contenção.

Autenticidade, Rastreabilidade e Confiança no Lote

A autenticidade da parte é outro fator que merece atenção sóbria. Mesmo um capacitor de tântalo bem projetado se torna uma fonte de exposição se sua origem, histórico de armazenamento ou rastreabilidade de produção não puderem ser confirmados. Partes falsificadas, reetiquetadas ou manipuladas de forma inadequada podem ter marcas aceitáveis enquanto ocultam qualidade interna degradada ou histórico de triagem inconsistente. Nessa situação, a equipe de design não está mais avaliando um componente conhecido. Está lidando com uma fonte de risco desconhecida, e essa incerteza tende a envelhecer mal em produtos reais.

Este problema se torna mais sério em aplicações onde as consequências da falha são altas. Um capacitor de um canal incerto pode passar pela inspeção inicial e ainda falhar prematuramente em serviço. A razão é simples: muitos problemas de qualidade são estatísticos e dependentes de estresse. Eles não se revelam sempre durante verificações elétricas rápidas. Portanto, a disciplina de aquisição merece o mesmo nível de respeito que a disciplina esquemática.

Os controles silenciosos que frequentemente previnem falhas dispendiosas mais tarde incluem:

• Fornecimento confiável

• Documentação do lote

• Rastreabilidade do fabricante

Julgamento Prático de Design para Sistemas Reais

Em termos práticos, um capacitor de tântalo marginal não é simplesmente menos confiável. Sob as condições erradas, ele pode se tornar um gatilho ativo para falhas. Esse é o ponto que os engenheiros tendem a lembrar depois de ver um retorno de campo excessivo. Em circuitos de potência severos, o capacitor deve ser julgado não apenas pelo fato de operar quando novo, mas pela sua estabilidade durante eventos de surto, mudanças de temperatura, variação de produção e vida útil.

Uma abordagem de design sólida geralmente inclui:

• Selecionar fornecedores respeitáveis

• Aplicar derating de tensão

• Verificar condições de corrente de surto

• Revisar o comportamento do ESR

• Validar com impedância de fonte realista

• Evitar tântalo onde a energia de falha é difícil de controlar

Equipes que aplicam essas verificações cedo tendem a descobrir fraquezas antes do lançamento. Equipes que pulam essas etapas muitas vezes enfrentam os mesmos problemas mais tarde, exceto que, nesse caso, o custo é maior, o cronograma é mais apertado e a margem para uma tomada de decisão calma é menor.

Minha visão é que os capacitores de tântalo devem ser tratados como componentes sensíveis à aplicação, em vez de peças genéricas de inserção. Eles podem ter um desempenho muito bom quando usados dentro de um envelope cuidadosamente controlado. Fora desse envelope, suas limitações tornam-se excessivamente severas para serem descartadas. A seleção cautelosa não é hesitação por si só. Reflete a compreensão prática de que a confiabilidade do componente é moldada tanto pelo contexto quanto pela especificação.

Posição Final de Engenharia

Se a autenticidade da parte, qualidade do processo e consistência elétrica não podem ser confiáveis, o uso de capacitores de tântalo em circuitos de potência severos é uma escolha de engenharia pobre. Isso é especialmente verdadeiro em sistemas de baixa impedância, onde os mecanismos de falha se desenvolvem rapidamente e deixam pouco espaço para variação. Sob essas condições, a verdadeira questão não é se um capacitor fraco pode funcionar por um curto período, mas se ele pode falhar de maneira controlada e previsível a longo prazo.

Uma abordagem mais confiável é reservar capacitores de tântalo para posições onde suas vantagens são claras e seus riscos são contidos. Onde o estresse de surto, corrente transitória ou energia de falha é substancial, alternativas mais fortes ou arquiteturas mais conservadoras frequentemente oferecem uma resposta mais estável a longo prazo. Na seleção de componentes, a confiança deve vir do comportamento verificado, em vez de classificações nominais apenas.

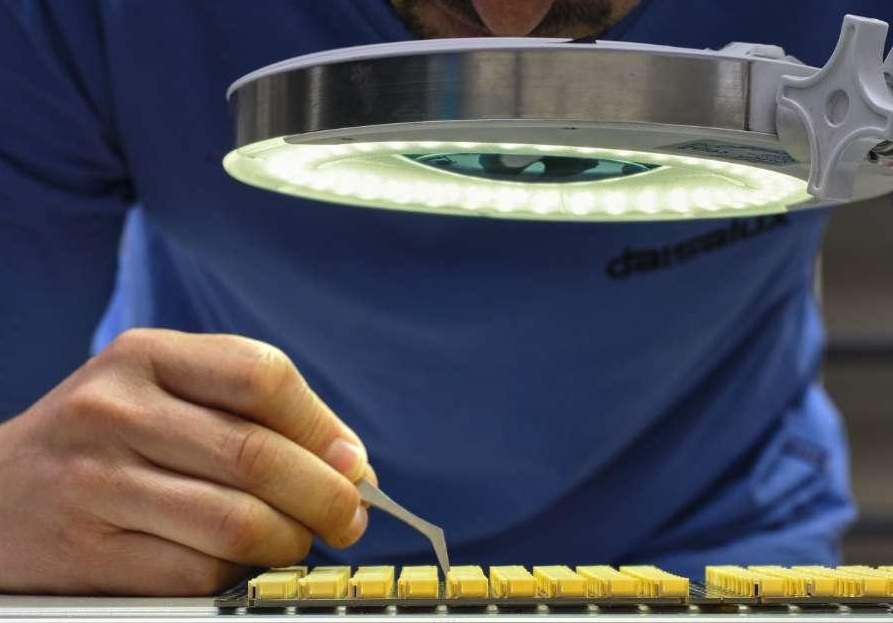

Reconhecendo Capacitores de Tântalo AVX Falsificados

Capacitores de tântalo AVX falsificados circulam amplamente no mercado aberto, por isso a identificação não deve se basear em uma única pista visível. Uma revisão cuidadosa geralmente se desenvolve em camadas e se baseia na inspeção estrutural, análise de marcas, verificação de embalagens, comparação de catálogos e avaliação de fontes. No trabalho de inspeção real, as peças duvidosas muitas vezes parecem aceitáveis à primeira vista, que é exatamente o motivo pelo qual julgamentos precipitados tendem a convidar a erros. Uma abordagem mais confiável é reunir um corpo coerente de evidências e examinar se os detalhes permanecem consistentes de um ponto de verificação para o próximo.

Revise a Estrutura de Terminação e o Layout de Polaridade

O primeiro passo é estudar a construção externa do capacitor, especialmente a forma da terminação e o layout do lado de polaridade. Peças genuínas da AVX geralmente apresentam geometria de eletrodos estável dentro do mesmo lote, e esse tipo de repetibilidade é difícil de imitar de forma convincente. As terminações metálicas devem parecer proporcionais, bem formadas e uniformes entre várias unidades. O lado de polaridade também deve seguir um layout ordenado, sem transições desajeitadas ou alinhamento irregular entre o corpo e os terminais.

Fornecedores falsificados muitas vezes gastam mais esforço na marcação superior porque é onde o olhar vai primeiro. A estrutura física é menos tolerante. Pequenas diferenças na forma da tampa, cobertura de revestimento, simetria das bordas ou proporção do molde podem sugerir que uma peça não veio do fluxo de produção declarado. Em muitas inspeções, a marcação parece aceitável até que várias amostras sejam colocadas lado a lado e a geometria comece a se desviar. Esse tipo de variação tende a deixar um revisor experiente inquieto, especialmente em uma família de componentes madura onde os padrões de fabricação geralmente são constantes.

Ao revisar a estrutura, compare várias unidades em vez de depender de uma única amostra:

• Largura da terminação

• Acabamento metálico

• Dimensões do corpo

• Localização do indicador de polaridade

• Balanceamento geral da embalagem

Se uma unidade mostrar terminações mais grossas, outra mostrar um lado de polaridade deslocado e outra mostrar moldagem irregular, o problema geralmente vai além da aparência. Tal variação muitas vezes aponta para disciplina de processo fraca ou material de origem mista. Muitos inspetores de entrada confiam nesse método de comparação porque peças falsificadas muitas vezes perdem consistência antes de perderem credibilidade superficial.

Inspecione a Fita Porta e o Padrão de Embalagem

A fita porta pode revelar mais do que muitos compradores esperam. Material autêntico da AVX geralmente segue um padrão de embalagem disciplinado, incluindo espaçamento repetido, formato de impressão consistente e identificação `AVX` na fita ou em elementos de embalagem relacionados. Material suspeito pode omitir esses detalhes, aplicá-los de maneira desigual ou depender de fita genérica que não corresponde à apresentação esperada.

A embalagem deve ser tratada como evidência de suporte em vez de confirmação final. Fornecedores falsificados podem reutilizar bobinas, etiquetas ou fita provenientes de estoques não relacionados. Mesmo assim, a embalagem ainda possui valor diagnóstico porque cadeias de suprimento autênticas geralmente deixam para trás uma sensação reconhecível de ordem. Se a qualidade da fita parecer genérica, o intervalo de impressão parecer irregular ou a rotulagem da bobina conflitar com a marcação do corpo, a preocupação deve aumentar. Muitas pessoas confiam em uma bobina com aparência profissional muito rapidamente, e essa confiança é frequentemente mal colocada uma vez que a comparação se torna mais cuidadosa.

Preste atenção aos seguintes detalhes durante a revisão da embalagem:

• Espaçamento da impressão

• Estilo da fonte

• Material da etiqueta

• Condição da bobina

• Método de selagem

• Informações do lote

Se a fita faltar a repetição de marca esperada, se o espaçamento parecer aleatório ou se a bobina parecer mais antiga do que os próprios componentes, o material merece uma inspeção mais detalhada. Sinais de embalagem mista são especialmente reveladores. Uma etiqueta limpa anexada a uma fita de baixa qualidade, ou um código de parte recente emparelhado com embalagem desgastada, muitas vezes sugere um estoque reembalado em vez de um fornecimento de fábrica original.

Verifique a Marcação do Corpo e o Conteúdo de Identificação

A marcação do corpo deve alinhar-se com o que a AVX normalmente aplica a esse tamanho de embalagem. Uma parte genuína geralmente possui identificação clara e internamente consistente, como o logo `AVX`, código de capacitância, código de voltagem e uma marcação relacionada ao lote ou à data, a menos que a embalagem seja pequena demais para suportar legibilidade total. A verdadeira questão não é simplesmente se uma marcação está presente, mas se todo o sistema de marcação faz sentido como um todo.

Peças falsificadas muitas vezes utilizam símbolos que parecem corretos e depois combinam-nos de maneira errada. O logotipo pode parecer aceitável enquanto o código de tensão não corresponde à série, ou o formato do código de lote pode conflitar com o resto da lógica de marcação. É aqui que muitos falsificados de baixa qualidade começam a se expor. A marcação deve ser lida como uma identidade integrada e não como caracteres isolados. Se um elemento parecer válido, mas o perfil completo não se sustentar, a dúvida é justificada.

Embalagens muito pequenas podem não exibir cada marcação com total clareza. Essa limitação não deve ser confundida como prova de autenticidade. Nesses casos, o inspetor deve dar mais peso a outros fatores.

• Apresentação da fita

• Consistência dimensional

• Registros de fontes

• Alinhamento da ficha técnica

Compradores cuidadosos raramente tomam uma decisão apenas com uma marca superior incompleta, porque a incerteza em uma área deve ser equilibrada por uma confirmação mais firme em outro lugar.

Examine a Qualidade de Impressão para Re-Marcação ou Reformulação

A qualidade de impressão é uma das áreas mais reveladoras na detecção de falsificações. Peças reformadas ou re-marcadas são frequentemente produzidas a partir de componentes de baixa tensão, envelhecidos, recuperados ou de outra forma inadequados que foram reprocessados e impressos novamente para imitar um grau mais valioso. Esses dispositivos podem parecer utilizáveis no início, mas seu histórico é incerto, e essa incerteza traz preocupações tanto de desempenho quanto de confiabilidade que são difíceis de ignorar.

Olhe de perto para os seguintes defeitos de superfície e impressão:

• Tinta mais escura

• Densidade de cor desigual

• Bordas borradas

• Alinhamento fraco

• Espaçamento irregular dos caracteres

• Variação entre unidades

Algumas peças também apresentam marcas de lixamento, neblina de resurfacing ou um revestimento superior que parece diferente do restante do corpo. Quando a impressão se assenta de maneira não natural na superfície do case ou as bordas da fonte parecem rudimentares sob ampliação, a marcação pode ter sido adicionada após a produção original. Em trabalhos rotineiros, esse tipo de defeito muitas vezes se torna óbvio apenas sob visualização ampliada, razão pela qual a inspeção não assistida ajuda, mas nem sempre resolve a questão.

Uma peça re-marcada não é apenas uma questão de rotulagem. Pode indicar uma classificação elétrica inferior, exposição anterior em campo, estresse térmico ou um histórico de armazenamento não controlado. Um capacitor vendido como um grau de tensão mais alta, mas construído a partir de uma peça base de tensão mais baixa, pode passar em verificações simples de continuidade e ainda falhar no serviço. Este risco é uma preocupação significativa porque alguns componentes falsificados podem parecer operar normalmente sob condições básicas, mas falhar quando expostos a estresses mais altos, temperatura ou ambientes operacionais exigentes.

Verifique o Número da Peça Contra a Ficha Técnica Oficial

O número da peça deve sempre ser verificado contra a ficha técnica oficial da AVX ou catálogo de produtos. Se o valor da capacitância, código de tensão, tamanho do case ou combinação de séries não aparecer na documentação oficial, a peça deve ser tratada com séria dúvida. Esta comparação é um dos passos de triagem mais simples, ainda assim, sob pressão de cronograma, é ignorada com mais frequência do que muitas equipes gostariam de admitir.

Listagens falsificadas frequentemente usam combinações que parecem tecnicamente plausíveis, mas não existem na linha de produtos real. Um vendedor pode oferecer uma combinação de valor-tensão incomum, um tamanho de case raro ou um sufixo especial que parece legítimo para um não-especialista. Uma vez verificado contra o catálogo oficial, a inconsistência geralmente se torna evidente. No trabalho de revisão de fornecimento, essa incompatibilidade é frequentemente a maneira mais rápida de interromper uma compra ruim antes que ela chegue à bancada de inspeção.

Mesmo quando uma variante especial pode existir, especificações incomuns geralmente não aparecem em grandes inventários de pontos através de canais ordinários. Se uma peça difícil de encontrar aparece repentinamente em volume, a um preço atrativo e através de uma fonte incerta, a cautela é razoável. Componentes eletrônicos têm sua própria lógica de fornecimento, e quando a história do mercado não se encaixa na realidade do produto, compradores experientes tendem a pausar e fazer perguntas mais difíceis.

Avalie a Fonte, Não Apenas o Componente

Uma das maneiras mais confiáveis de reduzir a exposição a falsificações é comprar peças de catálogo padrão através de distribuidores autorizados. Isso não elimina todo risco, mas reduz a incerteza de forma muito mais eficaz do que a inspeção visual sozinha. Um componente deve ser avaliado dentro do contexto de seu caminho de fornecimento, porque a autenticidade está ligada não apenas a características físicas, mas também à rastreabilidade.

A inspeção pode filtrar material suspeito, mas a prevenção geralmente impõe menos custos a jusante do que a recuperação. Uma vez que peças duvidosas entram no inventário, cada atividade subsequente se torna mais pesada.

• A verificação leva mais tempo

• A análise de falhas torna-se mais difícil

• A exposição em campo aumenta

Muitas equipas aprendem esta lição gradualmente, e muitas vezes após uma disputa, atraso ou perda evitável. A aquisição disciplinada é mais do que uma rotina de compras; serve como uma medida prática de controlo de fiabilidade. Nesse sentido, a estratégia mais segura contra falsificações começa antes de o rolo chegar.

Uma abordagem prática é combinar vários métodos de revisão em vez de se apoiar apenas numa única impressão:

• Qualificação do fornecedor

• Revisão da embalagem

• Comparação visual

• Verificação das folhas de dados

• Escalonamento para testes detalhados quando necessário

Nenhum passo único é infalível, mas verificações em camadas são muito mais persuasivas do que julgamentos isolados. A conclusão mais forte geralmente vem da convergência: quando a estrutura, marcação, documentação e fonte estão todas alinhadas, a confiança cresce; quando dois ou três fatores entram em conflito, o aviso merece uma resposta séria.

Uma mentalidade útil é tratar a detecção de falsificações como reconhecimento disciplinado de padrões. Os capacitores de tántalo genuínos da AVX costumam apresentar um padrão estável em termos de estrutura do corpo, estilo de impressão, formato da embalagem e identidade do catálogo. O material falsificado frequentemente quebra esse padrão de formas subtis em vez de dramáticas, razão pela qual a autoconfiança pode se tornar cara. A comparação cuidadosa em múltiplas amostras e pontos de verificação é geralmente mais confiável do que apenas o instinto. Gastar alguns minutos adicionais na verificação pode parecer tedioso no momento, mas muitas vezes previne perdas muito mais dolorosas mais tarde na qualificação, reparo ou operação em campo.

Conclusão

Os capacitores de tántalo podem fornecer tamanho compacto, capacitância estável e alto desempenho quando usados dentro de limites controlados. O funcionamento fiável depende de uma desclassificação adequada, controlo da corrente de pico, margem de corrente de ondulação, gestão térmica, qualidade do processo e aquisição autêntica. Inspeção cuidadosa, verificação das folhas de dados e testes baseados na aplicação ajudam a reduzir o risco de falhas e a melhorar a confiança em projetos do mundo real.

Perguntas Frequentes [FAQ]

1. Por que a desclassificação de tensão sozinha não é suficiente ao selecionar um capacitor de tántalo?

A desclassificação de tensão ajuda a melhorar a fiabilidade, mas não considera a corrente de pico, corrente de ondulação, transientes de comutação ou stress térmico. Um capacitor que funciona com segurança a uma tensão reduzida ainda pode falhar se exposto a picos de corrente excessivos ou superaquecimento. A seleção adequada requer a avaliação do ambiente elétrico completo, não apenas da tensão nominal.

2. Como os circuitos de potência de baixa impedância aumentam o risco de falha do capacitor de tántalo?

Circuitos de baixa impedância podem fornecer grandes quantidades de energia em um período de tempo muito curto. Durante a inicialização, troca a quente ou eventos de comutação, pulsos de corrente elevados podem criar aquecimento localizado dentro do capacitor. Se o capacitor tiver regiões dielétricas fracas ou tolerância de pico insuficiente, esse stress pode levar a curtos-circuitos ou falhas catastróficas.

3. Por que a corrente de ondulação é considerada um fator de fiabilidade importante para capacitores de tántalo?

A corrente de ondulação gera calor através da resistência série equivalente (ESR) do capacitor. Se o calor gerado não puder dissipar-se efetivamente, a temperatura interna aumenta e acelera o envelhecimento. Com o tempo, a corrente de ondulação excessiva pode reduzir o desempenho, aumentar a corrente de fuga e encurtar a vida útil do capacitor.

4. Quais vantagens os fabricantes de capacitores de tántalo premium oferecem em aplicações exigentes?

Fabricantes premium normalmente oferecem melhor controlo de processo, menor ESR, tolerância de pico melhorada e características elétricas mais consistentes entre lotes de produção. Estas melhorias reduzem a probabilidade de falhas inesperadas e proporcionam um desempenho mais previsível a longo prazo em fontes de alimentação, conversores DC-DC e outras aplicações de alto stress.

5. Por que os engenheiros devem verificar tanto o fornecedor quanto o componente ao adquirir capacitores de tántalo da AVX?

Componentes falsificados podem parecer autênticos, mas podem conter materiais inferiores, classificações incorretas ou histórias de fabricação desconhecidas. A verificação de fontes autorizadas, registos de rastreabilidade, detalhes da embalagem e números de peça ajuda a garantir que o capacitor atenda aos padrões de qualidade e fiabilidade esperados. Isso reduz o risco de falhas em campo e problemas de resolução de problemas dispendiosos mais tarde.
