Tipos de capacitores IC: guia de comparação MIM, MOM e MOS

Os capacitores em circuitos integrados não são todos construídos da mesma forma e cada tipo é projetado para resolver um problema diferente no projeto de circuitos.Os capacitores MIM, MOM e MOS diferem na forma como são estruturados, na estabilidade de sua capacitância e na eficiência com que usam a área do chip.Essas diferenças afetam diretamente o desempenho em sistemas analógicos, de RF e de sinais mistos.Este artigo explica como cada capacitor funciona, enfatiza seus pontos fortes e limitações e mostra como as decisões de projeto são guiadas por compensações entre precisão, densidade, estabilidade e complexidade de fabricação.

Catálogo

Capacitores MIM

Os capacitores MIM usam duas placas metálicas separadas por uma camada isolante muito fina.Esta estrutura simples permite armazenar carga de forma eficiente em uma pequena área.A curta distância entre as placas ajuda a alcançar alta densidade de capacitância, tornando-as adequadas para projetos compactos.No entanto, pequenos efeitos indesejados, como capacitância parasita, ainda podem aparecer e afetar ligeiramente a precisão.

Os capacitores MIM melhoram a capacitância empilhando múltiplas camadas de metal e conectando-as através de vias.Esta configuração aumenta a área efetiva da placa sem ocupar espaço extra no chip.A escolha das camadas metálicas depende do objetivo do projeto, equilibrando layout compacto e desempenho estável.Isso torna os capacitores MIM confiáveis ​​para circuitos analógicos e de RF onde o comportamento consistente é importante.

Adicionar capacitores MIM requer etapas extras de processo, o que aumenta a complexidade e o custo de fabricação.É necessária uma coordenação cuidadosa durante o projeto e a fabricação para evitar problemas.Ao mesmo tempo, a camada isolante deve suportar campos elétricos fortes sem quebrar.Quando projetados adequadamente, os capacitores MIM oferecem desempenho estável e previsível, especialmente em aplicações de alta frequência.

Os capacitores MIM são amplamente utilizados em circuitos de RF, filtros, amplificadores e sistemas de potência.Novos projetos usam materiais melhores e estruturas multicamadas para melhorar a capacitância e reduzir vazamentos.Essas melhorias permitem suportar sistemas modernos que necessitam de alta densidade e comportamento elétrico estável.

Os capacitores MIM concentram-se na precisão e estabilidade, e não na densidade máxima.Isso os torna uma escolha forte para circuitos que devem permanecer confiáveis ​​sob condições variáveis.As melhorias contínuas nos materiais e na fabricação continuam a expandir o seu uso em eletrônica avançada, incluindo comunicação de alta velocidade e tecnologias emergentes.

Capacitores MOM

Os capacitores MOM (Metal-Oxide-Metal) utilizam estruturas interdigitadas confinadas na mesma camada de metal para extrair capacitância entre dedos metálicos posicionados próximos.Essas estruturas permitem uma utilização espacial eficiente e aumentam a densidade do capacitor, especialmente em nós semicondutores avançados, onde o espaçamento dos dedos é minimizado e configurações metálicas multicamadas são incorporadas.A estrutura de design integra-se perfeitamente aos processos CMOS padrão, evitando a necessidade de etapas extras de fabricação e facilitando a implementação direta em projetos de circuitos cada vez mais complexos.

Os capacitores MOM são conhecidos por suas vantagens exclusivas, que incluem:

• Alta capacitância da unidade, permitindo designs de dispositivos compactos.
• Efeitos parasitas mínimos, contribuindo para redução da interferência de sinal.
• Simetria na estrutura, garantindo desempenho consistente em diversas aplicações.
• Desempenho superior de RF adaptado à transmissão de sinais em alta velocidade.
• Características de correspondência confiáveis ​​que suportam projetos de circuitos.

Sua compatibilidade com sistemas de cabeamento multicamadas é notável, pois elimina a necessidade de camadas de máscara adicionais.A utilização de capacitores MOM em aplicações de capacitores fixos é particularmente proeminente em nós de processo de 28 nm e abaixo, onde é enfatizado o aumento da densidade e a garantia da compatibilidade operacional.A capacidade desses capacitores de atender às demandas de desempenho de circuitos de alta frequência e alta velocidade mostra seu papel na mitigação de desafios ligados à precisão e à escala.

Apesar das suas vantagens, os condensadores MOM apresentam certas limitações, nomeadamente na obtenção da estabilidade e do controlo preciso da capacitância observados nos condensadores MIM (Metal-Insulator-Metal).Quando a precisão não é um requisito crítico, a simetria inerente e os custos de produção mais baixos muitas vezes superam as preocupações com pequenas variações nos valores de capacitância.

Os capacitores MOM são frequentemente escolhidos para aplicações que necessitam de integração simples e menor custo, como:

• Componentes de RF que exigem eficiência de espaço.
• ADCs otimizados para configurações de fiação simplificadas.
• Circuitos de link de dados de alta velocidade equilibrando desempenho e preço acessível.

A utilização eficaz dos capacitores MOM requer uma compreensão aprofundada das nuances do projeto.Otimizar o layout de dedos metálicos interdigitados e aproveitar estruturas multicamadas requer calibração meticulosa para evitar degradação do desempenho.Ferramentas avançadas de simulação são usadas na previsão de parasitas e no ajuste fino de geometrias, com equipes de design empregando prototipagem iterativa para refinar o desempenho do capacitor.Essas práticas garantem que os capacitores MOM atendam aos requisitos precisos, mantendo a integridade do sistema.

A tendência para nós de processo menores na indústria de semicondutores posiciona os capacitores MOM não apenas como geradores de capacitância, mas como facilitadores de projetos de sistemas escalonáveis ​​e de alta densidade.A sua filosofia de integração reflete uma tendência mais ampla na engenharia, aproveitando as capacidades dos processos padrão para fluxos de trabalho simplificados e resultados consistentes, equilibrando eficiência com praticidade.

Os capacitores MOM desempenham um papel importante em circuitos de RF que exigem transmissão de sinal resiliente e controle preciso de impedância.Sua capacidade de manter a consistência do sinal os alinha com os avanços na comunicação sem fio moderna, onde o aumento das velocidades de transmissão e a simetria do projeto são importantes.Este foco duplo na velocidade e na precisão enfatiza a adaptabilidade dos capacitores ao cenário tecnológico em rápida evolução, garantindo que eles continuem sendo ferramentas valiosas para permitir uma conectividade global eficiente.

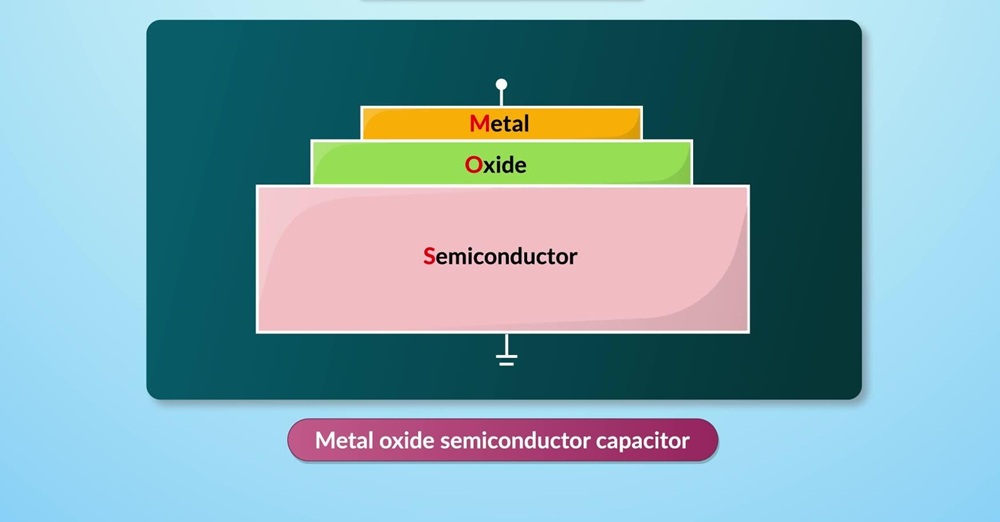

Capacitores MOS

Os capacitores MOS (Metal-Oxide-Semiconductor) servem como componentes fundamentais em circuitos baseados em MOSFET e sistemas integrados modernos.Sua estrutura, uma formação em camadas de porta metálica, isolante de óxido (normalmente SiO₂ devido à sua eficiência isolante) e substrato semicondutor, representa uma convergência entre engenharia de precisão e ciência de materiais.Governados pela tensão da porta, esses capacitores operam em três domínios: acumulação, esgotamento e inversão.Cada domínio introduz efeitos eletrostáticos distintos, moldando diretamente suas aplicações práticas.

Interações Estruturais e Funcionais

• Características dentro da região de inversão

Na região de inversão (onde Vgs > Vth), os capacitores MOS se assemelham muito aos capacitores de placas paralelas, com a camada de óxido funcionando como dielétrico.Este estado de condução proporciona linearidade aprimorada, o que é atraente para aplicações que exigem perfis de capacitância previsíveis.Além disso, seu comportamento operacional dinâmico, impulsionado pela modulação de tensão de porta, apresenta oportunidades para utilizá-los como capacitores controlados por tensão.Circuitos dependentes de capacitância ajustável ganham diversidade funcional, embora possam surgir não linearidades, exigindo avaliação cuidadosa em cenários de desempenho rigoroso.

• Variabilidade de tensão e desafios de precisão

A variabilidade de capacitância decorrente da modulação de tensão concede aos capacitores MOS uma vantagem de densidade sobre variantes convencionais como estruturas MIM (Metal-Isolador-Metal) ou MOM (Metal-Óxido-Metal).No entanto, essa variabilidade pode ser perturbadora para projetos sensíveis, pois introduz comportamentos não lineares prejudiciais a sistemas analógicos de precisão, como ADCs (conversores analógicos para digitais ) ou circuitos de referência.A instabilidade é reduzida usando capacitores MOS do tipo acumulação com NMOS em uma configuração de n poços.Isso melhora a estabilidade em tensões de porta positivas.Este método ajuda a superar limites e oferece suporte a desempenho preciso em circuitos analógicos de precisão.

Espectro de aplicativos e restrições de design

• Domínios de Relevância Prática

Os capacitores MOS são aproveitados em layouts eletrônicos compactos, destacando-se em circuitos de RF, ambientes de sinais mistos e outros sistemas sintonizados com capacidades de capacitância ajustáveis.No entanto, a sua natureza dinâmica introduz implicações duplas: maior eficiência da área entrelaçada com suscetibilidade a desafios induzidos pela variabilidade.Sensores de alto desempenho e circuitos de instrumentação, muitas vezes encarregados de precisão rigorosa, podem achar essa variabilidade menos flexível.

• Avaliando compensações de design

A discussão em torno dos capacitores MOS vai além de meras vantagens.Fatores-chave como densidade, linearidade e variação são equilibrados por meio de otimização repetida.A espessura do óxido, a geometria da porta e os métodos de integração são ajustados para atender às metas do projeto.Tais processos de refinamento constituem não apenas ajustes técnicos, mas também um foco na interação da estabilidade e consistência do circuito, moldando resultados dependentes de configurações de design intrincadas.

Direções Inovadoras e Perspectivas Futuras

• Possibilidades de Circuito Adaptativo

As características inerentemente dinâmicas dos capacitores MOS geram potencial para projetos adaptativos, especialmente em aplicações de eficiência energética.Aproveitar sua capacitância controlada por tensão revela um espectro de possibilidades para sistemas de autoajuste capazes de responder às mudanças nas variáveis ​​ambientais.Estas inovações poderão redefinir a resiliência operacional e a utilidade na eletrónica da próxima geração.

• Exploração de materiais para maior eficiência

Aventurar-se além dos dielétricos tradicionais de SiO₂ abre novos caminhos.A incorporação de materiais de alto k, como óxidos à base de háfnio, pode mitigar a variabilidade e, ao mesmo tempo, melhorar a eficiência geral da área.A incorporação de tais dielétricos avançados poderia promover maior precisão nos domínios analógico e híbrido.

• Integração Computacional na Evolução do Design

A evolução do design dos capacitores MOS agora envolve cada vez mais abordagens centradas em IA.Modelos de aprendizado de máquina e ferramentas avançadas de simulação ajudam a prever o comportamento não linear.Essas ferramentas também apoiam decisões de design mais inteligentes e eficientes.Essas tecnologias atuam como uma estrutura intelectual para mitigação proativa de erros e aplicabilidade mais ampla, capacitando os capacitores MOS a florescerem em aplicações anteriormente restritas por limites de desempenho.

A comparação de capacitores MIM, MOM e MOS

Os capacitores MIM, MOM e MOS diferem em estrutura, precisão, estabilidade, densidade de capacitância e esforço de fabricação.A escolha entre eles depende de três fatores práticos: quão estável a capacitância deve permanecer sob polarização, quanta área de layout está disponível e quanta complexidade do processo pode ser tolerada.

Capacitores MIM

Os capacitores MIM seguem uma estrutura de placas paralelas, onde duas placas metálicas são separadas por uma camada dielétrica.A capacitância é determinada diretamente a partir da área da placa × capacitância unitária, para que possa estimar valores com alta confiança durante o layout.

Na prática, esses capacitores são construídos usando camadas metálicas superiores (por exemplo, mTOP1 e mTOP-1).Durante o layout, uma placa é atribuída como superior e a outra como inferior, e elas não podem ser trocadas sem afetar o comportamento, portanto as conexões devem ser colocadas com cuidado e consistência.

Como o campo elétrico está bem confinado entre as placas, a capacitância permanece altamente estável durante as mudanças de tensão e mostra grande precisão nas variações do processo.Isso torna os capacitores MIM uma escolha padrão em circuitos analógicos e de RF, onde o comportamento previsível é importante.

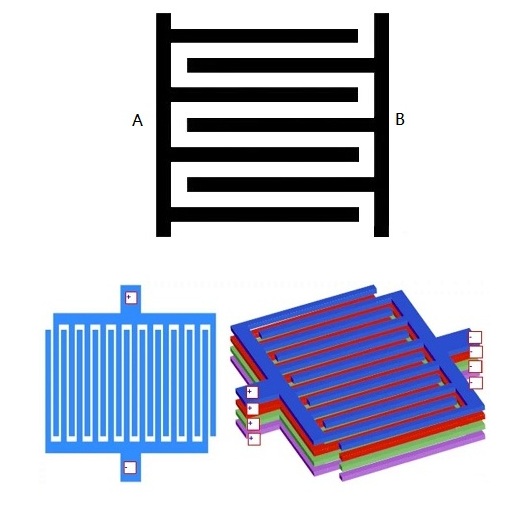

Capacitores MOM

Os capacitores MOM são formados colocando dedos de metal lado a lado na mesma camada, criando capacitância entre bordas adjacentes.Em vez de depender de uma estrutura dedicada, eles são construídos diretamente por meio de padrões geométricos de roteamento.

A capacitância pode ser aumentada empilhando múltiplas camadas de metal verticalmente e conectando-as em paralelo.Isso aumenta a capacitância sem usar muita área extra.O resultado depende de quantas camadas metálicas estão disponíveis no PDK.

Como a capacitância vem do acoplamento de borda e da geometria do layout, ela é mais sensível a variações de espaçamento, detalhes de roteamento e efeitos de processo.Como resultado, os capacitores MOM são menos previsíveis e menos estáveis ​​que os capacitores MIM.

Eles são normalmente usados ​​quando é necessária capacitância moderada, a área deve ser conservada e a alta precisão não é essencial.

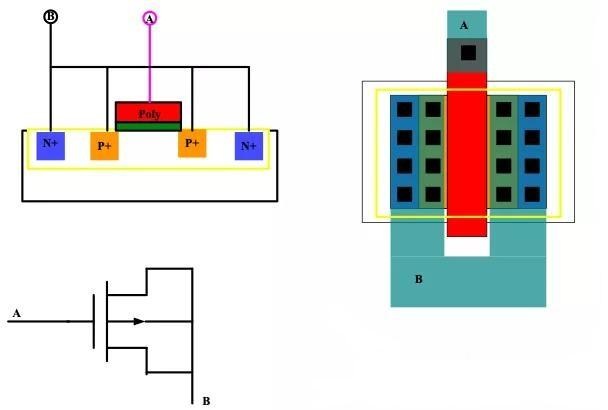

Capacitores MOS

Os capacitores MOS são criados configurando um transistor MOS como um dispositivo de dois terminais, geralmente conectando certos terminais.A capacitância vem do óxido da porta e da região do canal abaixo.

O comportamento principal é que a capacitância muda com a tensão aplicada, porque a condição do canal muda entre acumulação, esgotamento e inversão.Isso significa que a capacitância é não linear e dependente de polarização, em vez de fixa.

Por causa disso, os capacitores MOS não são adequados para circuitos que requerem valores de capacitância estáveis ​​ou precisos.No entanto, esta mesma variabilidade os torna úteis em circuitos que dependem intencionalmente de capacitância controlada por tensão, como sistemas de sintonia ou adaptativos.

Tal como acontece com o MIM, os terminais não são intercambiáveis ​​e conexões incorretas podem levar a regiões operacionais indesejadas.

Ao comparar capacitores na mesma área de layout, a tendência geral é:

MIM < MOM < MOS

Os capacitores MOS fornecem a capacitância mais alta por unidade de área, enquanto os capacitores MIM fornecem a mais baixa.Em muitos processos, um capacitor MIM fornece apenas cerca de um terço da densidade de capacitância de um capacitor MOS.

Isso torna as estruturas MOS atraentes quando a área é fortemente restrita, mesmo que sacrifiquem a precisão e a estabilidade.

Os capacitores MOM são construídos inteiramente a partir de camadas de roteamento de metal padrão, portanto, não requerem máscaras extras ou etapas especiais de fabricação.Isso mantém o processo simples e econômico, especialmente em nós avançados com muitas camadas metálicas.

Os capacitores MIM, por outro lado, requerem máscaras adicionais e camadas dielétricas dedicadas.Essas etapas extras aumentam a complexidade e o custo da fabricação, mas permitem um controle muito melhor sobre a precisão e a estabilidade da capacitância.

No design prático, isso cria uma compensação clara:

• MOM → processo mais simples, menor custo, menor precisão
• MIM → processo mais complexo, maior custo, maior precisão

Conclusão

Os capacitores MIM, MOM e MOS desempenham, cada um, um papel claro na microeletrônica moderna, sem que nenhum tipo se adapte a todas as aplicações.Os capacitores MIM oferecem a mais alta estabilidade e precisão, mas exigem uma fabricação mais complexa.Os capacitores MOM fornecem um equilíbrio entre densidade e custo usando camadas de metal padrão, embora com menos precisão.Os capacitores MOS oferecem a mais alta densidade de capacitância e sintonização, mas seu comportamento dependente de tensão limita o uso em circuitos de precisão.Na prática, a seleção de capacitores se resume a equilibrar as necessidades de desempenho, a área disponível e as restrições do processo, garantindo que a estrutura escolhida esteja alinhada com os objetivos funcionais do circuito.

Perguntas frequentes (FAQ)

1. O que define um capacitor MOM e por que ele é significativo?

Um capacitor MOM usa camadas de metal interdigitadas para criar capacitância por meio do acoplamento de borda.Ele economiza área do chip e é importante para circuitos compactos de RF de alta frequência e de sinais mistos.

2. Qual a diferença entre um capacitor MIM e onde ele é usado?

Um capacitor MIM usa duas placas de metal com um dielétrico fino entre elas.Ele fornece capacitância precisa e estável, tornando-o ideal para aplicações analógicas e de RF precisas.

3. Quais são as funções de um capacitor MOS?

Um capacitor MOS controla a carga usando uma tensão nas camadas de metal, óxido e semicondutor.É usado em MOSFETs, dispositivos de memória e sensores de imagem para controle de carga e armazenamento.
