Compreendendo os microcontroladores AVR: recursos, modelos e usos

Os microcontroladores AVR são dispositivos RISC de 8 bits conhecidos por sua arquitetura simples, execução rápida de instruções, memória flash no chip e baixo consumo de energia.Eles se tornaram amplamente utilizados nas plataformas Atmel, Microchip e Arduino, tornando o desenvolvimento embarcado mais fácil para estudantes, amadores e engenheiros.Este artigo explica os recursos, vantagens, linhas de produtos, identificação de modelos, aplicações e ferramentas de desenvolvimento do AVR usadas em sistemas embarcados modernos.

Catálogo

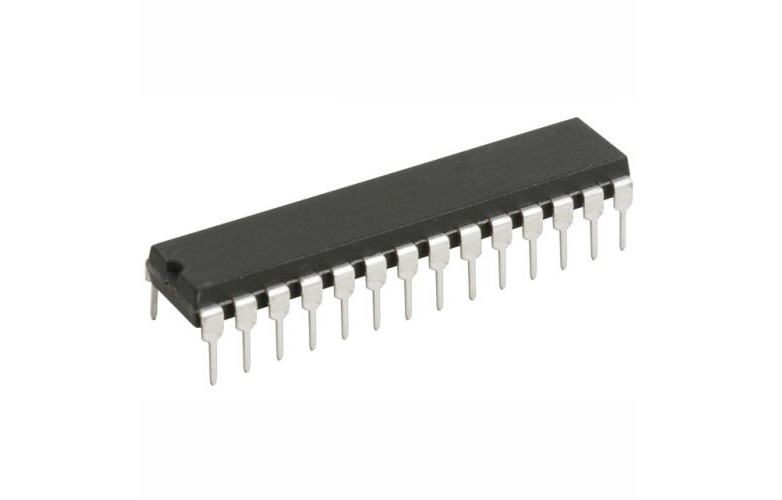

Visão geral dos microcontroladores AVR

Os microcontroladores AVR são dispositivos RISC de 8 bits baseados em uma arquitetura Harvard modificada.O desenvolvimento começou em 1996 no Instituto Norueguês de Tecnologia.Lançamento oficial seguido em 1997 pela Atmel.A memória flash no chip permitiu o armazenamento direto do programa.A programação ficou mais simples e rápida.A prototipagem rápida tornou-se possível em sistemas embarcados.

A alta eficiência de execução define o desempenho do AVR.A maioria das instruções é concluída em um único ciclo de clock.O desempenho atinge cerca de 1 MIPS por MHz.A arquitetura simples suporta operação rápida e previsível.Velocidade e simplicidade equilibradas atendem a muitos aplicativos incorporados.

A Microchip Technology adquiriu a Atmel em 2016. O desenvolvimento contínuo melhorou a velocidade, o controle de potência e o suporte periférico.Compatibilidade expandida em aplicativos modernos.O uso aumentou em IoT, dispositivos vestíveis e sistemas industriais.A integração com o Arduino fortaleceu a adoção na educação e no desenvolvimento.

Memória Flash no Chip

A memória flash no chip eliminou a necessidade de armazenamento externo de programas.O projeto do circuito tornou-se mais simples e compacto.Os fluxos de trabalho de programação tornaram-se mais fáceis de gerenciar.As atualizações de código tornaram-se mais rápidas e flexíveis.

Os sistemas compactos beneficiaram-se da redução do número de componentes.Operação confiável melhorada em projetos incorporados.Atualizações rápidas de código apoiaram o desenvolvimento iterativo.A robótica e os sistemas de sensores ganharam ciclos de desenvolvimento mais rápidos.

Execução de Ciclo de Relógio Único

A execução de ciclo único permite que a maioria das instruções seja concluída em um passo de clock.O processamento se torna mais rápido e eficiente.O manuseio de instruções permanece simples e direto.O desempenho permanece consistente sob diferentes cargas de trabalho.

A operação eficiente suporta tarefas em processamento de sinais e sistemas de controle.O baixo consumo de energia permanece possível durante a operação.Sistemas portáteis e sensíveis à energia beneficiam-se deste design.O desempenho estável oferece suporte a aplicativos embarcados confiáveis.

A era dos microchips

O desenvolvimento de microchips expandiu as capacidades do AVR.Velocidades de clock mais altas melhoraram o desempenho do processamento.Os recursos periféricos aumentaram a flexibilidade do sistema.As opções de conectividade davam suporte às necessidades de comunicação modernas.

O suporte sem fio permitiu o uso em sistemas conectados.Recursos de segurança melhoram a proteção de dados.Os sistemas industriais beneficiaram de um controlo fiável e de uma resposta rápida.A integração com protocolos de comunicação suportou projetos avançados.

Integração AVR e Arduino

Os microcontroladores AVR tornaram-se amplamente utilizados através das plataformas Arduino.O desenvolvimento tornou-se mais acessível e prático.Ferramentas simples suportavam a criação rápida de circuitos.As barreiras de aprendizagem tornaram-se menores no design incorporado.

O uso educacional aumentou no treinamento em eletrônica.Projetos práticos apoiaram a compreensão dos conceitos principais.A prototipagem rápida tornou-se mais fácil para sistemas complexos.Os projetos robóticos e baseados em sensores se beneficiaram do desenvolvimento simplificado.

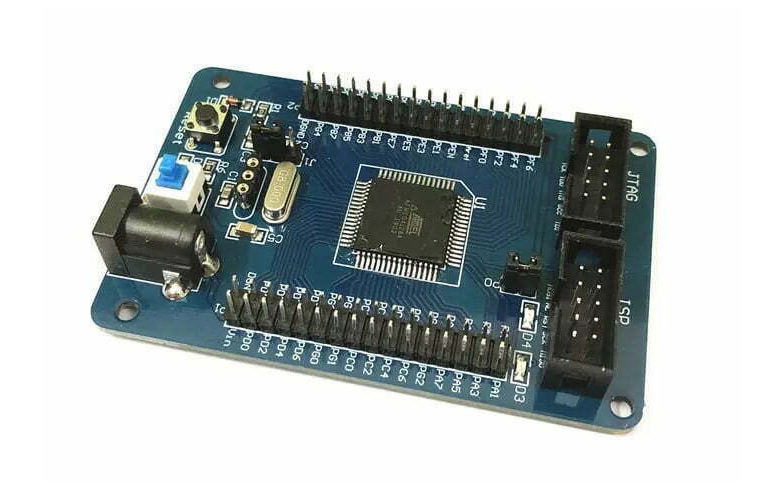

Vantagens dos microcontroladores AVR

• Processamento rápido devido à execução de instruções em ciclo de clock único

• Desempenho eficiente usando arquitetura RISC

• Baixo consumo de energia com vários modos de suspensão

• Vida útil prolongada da bateria em sistemas portáteis e com energia limitada

• Operação estável em aplicações

• Periféricos integrados reduzem a necessidade de componentes externos

• ADC e DAC integrados suportam processamento de sinal analógico

• Periféricos independentes de núcleo permitem a operação durante estados de baixo consumo de energia

• Projeto de circuito simplificado e complexidade reduzida do sistema

• Desempenho confiável em sistemas de controle e automação

• Amplo suporte de desenvolvimento em Arduino, Microchip Studio e PlatformIO

• Grande comunidade de código aberto com bibliotecas e documentação

• Prototipagem mais rápida e processo de desenvolvimento mais fácil

• Transição suave do protótipo para a produção

• Gama de produtos escalável para diferentes necessidades de aplicação

• Opções econômicas para projetos simples

• Modelos avançados suportam sistemas complexos e conectados

• Uso flexível em aplicações de consumo, industriais e IoT

Análise da linha de produtos AVR

Através de décadas de desenvolvimento tecnológico e engenhosidade, os microcontroladores AVR se transformaram em uma gama versátil de séries de produtos, cada uma projetada exclusivamente para atender a requisitos distintos em sistemas embarcados.Esta análise examina uma série de séries de AVR, enfatizando suas características específicas e aplicações práticas.

Série AVR clássica

A série clássica AVR lançou as bases para a tecnologia de microcontroladores AVR.Conhecida pela sua fiabilidade, simplicidade e eficácia, esta linha continua a suportar uma variedade de utilizações contemporâneas.

• Conjuntos de instruções eficientes, fluxos de trabalho de programação simples e design consciente dos custos são características desta série.

• Esses microcontroladores se destacam em cenários que exigem projetos compactos e funcionalidade de sistema confiável, como automação básica, comunicação de sensores e configurações de sistema de baixo consumo de energia.

• As indústrias valorizam a facilidade de integração que esses dispositivos oferecem, muitas vezes preferindo designs que enfatizam a simplicidade operacional em vez de camadas de complexidade desnecessária.

• A arquitetura simplificada torna esta série particularmente adequada para a educação, proporcionando aos alunos uma plataforma intuitiva para explorar sistemas embarcados e disciplinas de programação.

• A lição duradoura desta série é a importância dada às soluções orientadas para a funcionalidade.Embora os recursos avançados dominem muitos domínios, os microcontroladores simplificados desta linha legada continuam a superar seus equivalentes mais avançados, em implementações práticas e sensíveis ao custo.

Os microcontroladores AVR continuam sendo opções confiáveis ​​para aqueles que valorizam o uso simples e o desempenho eficaz, mostrando a força duradoura de seu design simples.

Série AVR de próxima geração

As demandas modernas por sistemas embarcados geralmente envolvem enfrentar desafios complexos, como manipulação de dados, suporte para diversos protocolos de comunicação e obtenção de utilização ideal de energia.A série AVR de próxima geração responde a esses requisitos em evolução com atualizações arquitetônicas avançadas e recursos inovadores.

• Periféricos independentes de núcleo (CIPs) expandidos servem como características definidoras desses microcontroladores, oferecendo funcionalidade autônoma que reduz o envolvimento da CPU.

• Isto resulta em benefícios como tempos de resposta mais rápidos, menor consumo de energia e um aumento geral na eficiência do sistema, tornando-os ideais para configurações como gerenciamento de motores, sistemas de comunicação sem fio, sensores e automação industrial.

• As considerações de design por trás da série AVR moderna enfatizam a modularidade e a otimização de recursos, harmonizando-se com as preferências da indústria por sistemas escaláveis ​​e adaptáveis.Esta flexibilidade estrutural revela-se inestimável em situações onde a precisão do tempo e a eficiência energética não são negociáveis.

• A série introduz uma mudança sutil na filosofia de sistemas embarcados, defendendo uma descentralização de operações dentro de estruturas de microcontroladores.Isso promove designs de sistema mais dinâmicos e responsivos, ampliando os limites da arquitetura de firmware convencional.

• Os desenvolvedores observam frequentemente a elevação do desempenho proporcionada pelos CIPs e outros recursos avançados, acentuando o valor da série em cenários onde a multitarefa e a precisão se unem como requisitos essenciais.

A série AVR de próxima geração suporta novas abordagens de design, permitindo soluções de sistema escaláveis ​​que atendem às necessidades detalhadas da aplicação e, ao mesmo tempo, melhoram o desempenho.

Identificação do modelo

Parte	Significado	Exemplo de interpretação
ATmega	Família de produtos	série megaAVR
328	Tamanho do Flash	Flash de 32 KB
P	Tecnologia de baixo consumo PicoPower	Suporta modos de baixo consumo de energia
Um	Tipo de pacote	Pacote TQFP
Você	Grau de Aplicação/Padrão Ambiental	Grau industrial, sem chumbo

Aplicações e presença no mercado

O microcontrolador AVR mantém uma posição formidável no cenário competitivo, apesar dos desafios das alternativas de 32 bits baseadas em ARM nos setores industriais.A sua influência no mercado permanece estável, apoiada por projeções que estimam uma avaliação superior a 2,34 mil milhões de dólares até 2024. Esta relevância sustentada decorre da sua capacidade de se adaptar perfeitamente a diversos casos de utilização, reforçando o seu papel tanto em domínios estabelecidos como emergentes.

Plataformas Educacionais e Makerspaces

AVR tornou-se sinônimo de microcontroladores básicos em ambientes acadêmicos e centros de tecnologia experimental.Seu papel nas plataformas Arduino promove o aprendizado criativo, oferecendo aos entusiastas, estudantes e hobbyistas um caminho prático para explorar conceitos de eletrônica e programação.

• Um ecossistema robusto de código aberto apoia alunos e criadores, permitindo a experimentação prática que une conceitos teóricos com inovação prática.

• A programação simplificada combinada com tutoriais on-line facilita a progressão de exercícios básicos, como piscar de LED, até sistemas de automação complexos.

• As instituições educacionais reconhecem a sua acessibilidade e profundidade, garantindo que o AVR seja integrado nos currículos de engenharia e nos espaços de criação colaborativos para incentivar a exploração e a resolução de problemas.

Essa combinação de eficiência, facilidade de uso e profundidade garante que o AVR mantenha sua alta consideração entre educadores e criadores que buscam inspirar a curiosidade junto com o desenvolvimento de habilidades técnicas.

Dispositivos de consumo

Os eletrônicos de consumo modernos exigem designs que tenham consciência do consumo de energia, e o AVR se destaca como um microcontrolador otimizado para desempenho com eficiência energética.

• Seu baixo consumo de energia o torna ideal para aplicações de IoT que dependem de bateria, incluindo wearables, sistemas domésticos inteligentes e monitores de saúde portáteis.

• Em ecossistemas domésticos inteligentes, os controladores alimentados por AVR gerenciam habilmente as transmissões de dados enquanto equilibram as restrições de recursos, aumentando assim a sustentabilidade e a conveniência.

• As tecnologias vestíveis contam com a adaptabilidade do AVR para integração perfeita com sensores para monitoramento de condicionamento físico, monitoramento de frequência cardíaca e avaliações de saúde sem adicionar complexidade desnecessária.

Estas capacidades práticas ilustram a relevância duradoura do AVR na electrónica de consumo, mesmo quando o mercado se diversifica com alternativas de gama mais elevada.

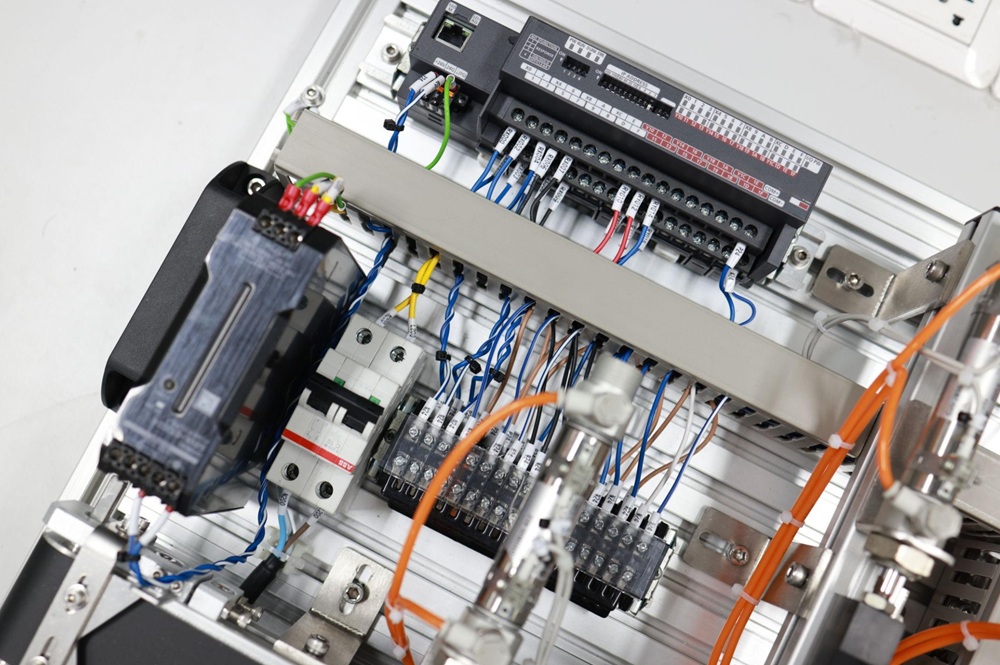

Automação Industrial

Dentro da automação industrial, o AVR distingue-se por permanecer indispensável em aplicações focadas e que exigem precisão, apesar do seu tamanho compacto e das limitações de processamento.

• Desempenha um papel importante em redes de sensores, atuadores e sistemas de controle, garantindo confiabilidade e capacidade de resposta sob condições operacionais dinâmicas.

• Em ambientes como chão de fábrica, usinas de energia ou layouts de monitoramento de instalações, o AVR oferece consistentemente orquestração confiável de tarefas, mantendo ao mesmo tempo a economia.

• Cenários difíceis, marcados por interferência de sinal ou temperaturas extremas, consideram o AVR Excel uma opção durável projetada para suportar cargas de trabalho exigentes.

Esta capacidade de prosperar em ambientes eficientes em termos de recursos, mas de alta pressão, solidifica o seu estatuto como um trunfo para processos de nível industrial que exigem um equilíbrio pragmático entre utilidade e simplicidade.

Sistemas Automotivos

O AVR cumpre com sucesso requisitos rigorosos em aplicações automotivas, abordando desafios específicos do setor com consistência e precisão.

• As certificações de nível automotivo destacam a resiliência do AVR contra o calor e condições adversas, garantindo uma operação confiável em sistemas auxiliares de veículos, como controle climático, módulos de iluminação e mecanismos de portas.

• Nos segmentos de infoentretenimento, o AVR suporta navegação e interfaces responsivas, mantendo ao mesmo tempo um consumo mínimo de energia.

• Seu design consciente dos custos e sua confiabilidade robusta o posicionam como uma solução que atende às tendências tecnológicas automotivas em evolução sem comprometer a integridade do desempenho.

Estas qualidades permitem que o AVR atenda às duas prioridades de durabilidade e eficiência, garantindo a sua relevância contínua em ambientes automotivos exigentes.

Os microcontroladores AVR combinam simplicidade com forte funcionalidade, suportando o uso em muitas áreas de aplicação.A operação eficiente os torna adequados para tarefas que exigem precisão sem alta demanda de processamento.O uso contínuo permanece forte mesmo quando os sistemas de 32 bits se tornam mais comuns.Desempenho confiável e baixos requisitos de recursos apoiam projetos em IoT, educação e automação.O design consistente e a capacidade prática ajudam a manter a relevância nos setores tecnológicos em expansão.

Ferramentas de Desenvolvimento e Ecossistemas Modernos

A estrutura de desenvolvimento AVR é uma base essencial no design de sistemas embarcados, criada para abranger adaptabilidade, precisão e eficiência.Ao permitir fluxos de trabalho simples, permite lidar com projetos complexos com maior criatividade e autoconfiança.

Opções de IDE

A escolha do ambiente de desenvolvimento integrado (IDE) certo influencia profundamente a dinâmica de codificação, os processos de depuração e os recursos de interação de hardware.Várias opções estão disponíveis para o desenvolvimento do AVR para atender às diferentes necessidades técnicas:

Estúdio de Microchip

O Microchip Studio funciona como um ambiente de desenvolvimento multifacetado especificamente otimizado para microcontroladores AVR.Os principais recursos incluem:

• Ferramentas de depuração intuitivas: permitem rastrear e resolver problemas de forma eficaz, promovendo um foco mais profundo nos objetivos do projeto.

• Capacidades de simulação: Isto é útil para testar projetos antes do uso real.

• Integração perfeita de dispositivos: sua compatibilidade confiável garante acessibilidade em uma ampla variedade de fluxos de trabalho.

O design de interface cuidadoso desta plataforma reforça a inovação durante a programação iterativa, ao mesmo tempo que reduz a monotonia normalmente associada aos procedimentos de configuração inicial.

MPLAB®XIDE

Projetado com versatilidade modular, o MPLAB® X IDE atende a:

• Projetos específicos de AVR: Fornece ferramentas refinadas para agilizar o desenvolvimento de sistemas AVR.

• Aplicações multidisciplinares: Trabalhar com famílias de dispositivos da Tecnologia Microchip permite uma integração suave e uma utilização flexível em diferentes sistemas.

Os recursos de destaque incluem uma coleção robusta de bibliotecas, ferramentas de depuração e funcionalidade de plataforma cruzada.Essas características suportam o atendimento de demandas complexas de sistemas, mantendo a produtividade e a qualidade.

Código VS + Plataforma IO

Esta combinação agrada aqueles que preferem simplicidade aliada a alto desempenho.Recursos proeminentes incluem:

• Capacidades leves de edição de código: Ideal para situações que exigem gerenciamento ágil de projetos.

• Personalização baseada em extensões: permite personalizar fluxos de trabalho para atender às necessidades específicas do projeto.

• Sugestões inteligentes para otimização de codificação: aumenta a eficiência e minimiza erros durante a implementação.

Esse emparelhamento incentiva a exploração de estratégias de desenvolvimento modernas, ao mesmo tempo que mantém a integração perfeita com cadeias de ferramentas externas.O sistema suporta o tratamento de múltiplas tarefas em ambientes dinâmicos.

Interfaces de programação e depuração

Métodos robustos de programação e depuração são indispensáveis para desbloquear todas as funcionalidades dos componentes de hardware.As tecnologias AVR fornecem diferentes interfaces para atender às diversas restrições do sistema, permitindo a seleção de ferramentas com base em requisitos específicos.

UPDI (Programa Unificado e Interface de Depuração)

A UPDI introduz melhorias que atendem às demandas dos projetos modernos, como:

• Uma conexão de fio único: simplifica os requisitos de cabos e minimiza a complexidade de configuração.

• Implementação económica: Facilita o acesso a projectos que operam dentro de restrições orçamentais rigorosas.

UPDI é preferido em projetos com espaço limitado ou sistemas com fiação mínima devido à sua configuração simples e solução de problemas confiável.Ele reduz o tempo de depuração e suporta implantação mais rápida em aplicativos complexos ou urgentes.

ISP (programação no sistema)

O ISP continua a ser um elemento confiável para programação embarcada, enfatizando a compatibilidade em:

• Projetos legados: Garante uma integração suave com dispositivos AVR da geração anterior.

• Ambientes de sistemas mistos: Profissionais que utilizam vários designs de AVR podem manter a consistência do fluxo de trabalho.

Com sua confiabilidade comprovada, o ISP destaca abordagens práticas de design que abordam tanto obstáculos técnicos quanto desafios de compatibilidade.O aproveitamento dessa interface demonstra visão de futuro para preencher lacunas de geração em sistemas embarcados.

JTAG/debugWIRE

Para depuração técnica avançada, as interfaces JTAG e debugWIRE oferecem:

• Observação do microcontrolador: Oferece informações precisas durante a operação do sistema.

• Controle granular sobre a otimização: facilita uma compreensão mais profunda, permitindo o refinamento de aplicativos críticos para o desempenho.

Essas ferramentas se destacam em cenários que exigem precisão orientada ao hardware, onde alcançar a confiabilidade e a transparência do sistema exige diagnósticos avançados.As equipes que adotam interfaces JTAG/debugWIRE demonstram um compromisso em elevar as soluções incorporadas por meio do refinamento meticuloso do sistema.

Conclusão

Os microcontroladores AVR continuam úteis porque combinam velocidade, simplicidade, baixo consumo de energia e amplo suporte ao desenvolvimento.Seus periféricos integrados, famílias de produtos escaláveis ​​e forte ecossistema Arduino os tornam adequados para educação, dispositivos de consumo, automação, sistemas automotivos e projetos de IoT.Embora os microcontroladores de 32 bits sejam agora comuns, os dispositivos AVR ainda oferecem uma opção prática e econômica para aplicações que necessitam de controle confiável sem alta complexidade de processamento.

Perguntas frequentes [FAQ]

1. Qual é a finalidade de um microcontrolador AVR?

Um microcontrolador AVR é ​​utilizado para controlar e gerenciar sistemas eletrônicos de forma simples e eficiente.Ele combina processador, memória e pinos de entrada/saída em um pequeno chip, o que permite realizar tarefas como leitura de sensores, processamento de dados e controle de dispositivos.É comumente usado em sistemas embarcados que precisam de resposta rápida e operação confiável, como automação, sistemas de controle e produtos eletrônicos de uso diário.

2. O AVR é ​​um microcontrolador ou um microprocessador?

AVR é ​​um microcontrolador, não um microprocessador.Um microcontrolador inclui memória interna, portas de entrada/saída e outros recursos dentro de um chip, enquanto um microprocessador geralmente precisa de componentes externos para funcionar.Por isso, os microcontroladores AVR são mais adequados para sistemas compactos e de baixo consumo de energia, onde tudo precisa ser integrado e fácil de usar.
