Compreendendo o cabo coaxial: tipos, design, princípio de funcionamento e benefícios

O cabo coaxial é um cabo elétrico blindado usado para transmitir sinais com ruído e perda de sinal reduzidos.Seu condutor central, isolamento dielétrico, blindagem metálica e revestimento externo trabalham juntos para proteger a qualidade do sinal e manter um desempenho estável.Este artigo explica a estrutura, tipos, princípio de funcionamento, parâmetros principais, materiais dielétricos, vantagens, desvantagens e usos comuns de cabos coaxiais em sistemas de televisão, internet, transmissão, segurança e comunicação.

Catálogo

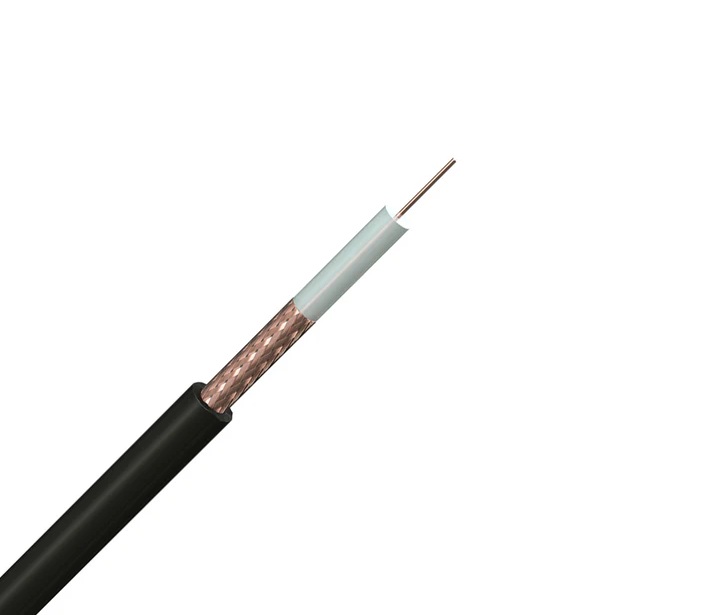

Visão geral do cabo coaxial

Um cabo coaxial é um tipo de cabo elétrico projetado para transportar sinais com perda e interferência mínimas.Possui uma estrutura em camadas construída em torno de um condutor central, geralmente feito de cobre, que transporta o sinal.Ao redor deste núcleo há uma camada dielétrica isolante que mantém o sinal estável e evita a perda de energia.Uma blindagem condutora, feita de fio trançado ou folha metálica, envolve o isolamento e protege o sinal de interferência eletromagnética externa.A capa externa cobre todas as camadas e fornece proteção mecânica.

Esta estrutura permite que o sinal viaje ao longo de um caminho controlado enquanto reduz o ruído do ambiente circundante.Por causa disso, os cabos coaxiais são comumente usados ​​para transmitir sinais de radiofrequência em sistemas como televisão, conexões de internet e equipamentos de comunicação.

O projeto de um cabo coaxial é baseado em um arranjo concêntrico de camadas, cada uma com uma função clara na transmissão do sinal.

• Núcleo de Cobre: ​​Atua como o caminho principal por onde trafegam os sinais elétricos.
• Isolamento Dielétrico: Separa o núcleo das camadas externas e mantém a estabilidade do sinal.
• Blindagem Condutiva: Bloqueia interferências externas e evita vazamento de sinal.
• Revestimento Externo: Protege o cabo contra danos físicos e exposição ambiental.

Esta construção em camadas ajuda a manter a qualidade do sinal, especialmente ao transmitir sinais de alta frequência.O alinhamento próximo dessas camadas também oferece suporte a um desempenho elétrico consistente.

Os cabos coaxiais são projetados para transportar sinais de forma eficiente, reduzindo a interferência e mantendo propriedades elétricas consistentes.A camada de blindagem que evita que ruídos externos afetem o sinal.Ao mesmo tempo, a estrutura do cabo controla a impedância, o que ajuda a reduzir os reflexos do sinal e melhora a qualidade da transmissão.

Essas propriedades permitem que os cabos coaxiais suportem sinais analógicos e digitais com desempenho estável em distâncias moderadas.

Embora os cabos coaxiais sejam eficazes para muitas aplicações, eles apresentam algumas limitações.

• A intensidade do sinal diminui em longas distâncias devido à atenuação.

• A largura de banda é menor em comparação com tecnologias de transmissão mais recentes.

Esses fatores podem afetar o desempenho em sistemas que exigem velocidades de dados muito altas ou transmissão de longa distância.

Os cabos coaxiais continuam amplamente utilizados devido à sua estrutura simples, durabilidade e desempenho confiável.Eles são comumente encontrados em sistemas onde é necessária uma transmissão de sinal estável sem instalação complexa.Sua capacidade de resistir a interferências os torna adequados para ambientes com ruído elétrico.

Um cabo coaxial é um meio de transmissão estruturado construído para transportar sinais com interferência reduzida.Seu condutor central, camada isolante, blindagem e capa protetora trabalham juntos para manter a integridade do sinal.Este design o torna uma opção confiável e amplamente utilizada para muitos sistemas de comunicação e transmissão de sinais.

Tipos de cabo coaxial

Os cabos coaxiais representam uma escolha versátil para vários sistemas de comunicação.Esses cabos são classificados principalmente em cabos coaxiais de banda base e cabos coaxiais de banda larga, cada um adaptado para funções e configurações operacionais distintas.Suas características, construção e aplicações revelam pontos fortes únicos, adequados para diversos requisitos de comunicação.

Cabo coaxial de banda base

Os cabos coaxiais de banda base facilitam a transmissão do sinal digital, alcançando funcionalidade através de uma camada de blindagem de malha de cobre e uma impedância nominal de 50Ω.Variantes comuns incluem RG-8, conhecido como “cabo grosso”, e RG-58, conhecido como “cabo fino”, cada um demonstrando vantagens e limitações.

Características e casos de uso de cabo grosso (RG-8):

• Alcance de transmissão: Os cabos RG-8 oferecem desempenho confiável em redes de médio porte, garantindo estabilidade em distâncias maiores em comparação com equivalentes mais finos.

• Durabilidade em ambientes críticos: seu design robusto minimiza o tempo de inatividade ou interrupções em configurações industriais ou sistemas de backbone de rede mais antigos, especialmente onde a estabilidade tem um valor substancial.

• Desafios de instalação: O volume físico e a complexidade dos cabos grossos apresentam obstáculos notáveis ​​durante a configuração, exigindo transceptores ou acessórios especializados.Esses componentes adicionados muitas vezes elevam os custos de instalação e exigem conhecimento técnico.

Embora a confiabilidade do RG-8 crie oportunidades para aplicações especializadas, suas maiores demandas por habilidades e recursos de instalação podem restringir uma adoção mais ampla.

Características e casos de uso de cabo fino (RG-58):

• Implantação acessível e flexível: Cabos finos atraem implementações temporárias ou de pequena escala, como instalações em campo ou redes de pequenos escritórios, devido à economia e ao uso mais simples.

• Vulnerabilidade a danos: Sua flexibilidade prejudica a durabilidade, pois são propensos ao desgaste físico quando expostos a manuseio frequente, múltiplos pontos de conexão ou cortes durante a instalação.

• Impacto das práticas de manuseio: Técnicas de instalação inadequadas podem reduzir a qualidade do sinal e afetar a confiabilidade da rede.

Para os cabos RG-58, a balança inclina-se para a acessibilidade e a simplicidade, mas deve gerir cuidadosamente as suas limitações, especialmente em permanência e durabilidade.

Os cabos coaxiais de banda base representam uma compensação entre eficiência tecnológica e considerações práticas.A seleção da variante RG-8 ou RG-58 depende das necessidades da rede, da complexidade da infraestrutura e da análise de custos.

Cabo coaxial de banda larga

Os cabos coaxiais de banda larga são especializados na transmissão de sinais analógicos e apresentam blindagem de alumínio emparelhada com uma impedância típica de 75Ω.O amplamente reconhecido cabo RG-59 é uma referência para aplicações de banda larga.

Contribuições para sistemas de televisão a cabo

• Capacidade de manipulação de canais: Os cabos RG-59 são excelentes no fornecimento de múltiplos canais em um único cabo, simplificando a distribuição de sinal analógico para residências e empresas, mantendo a qualidade do sinal.

• Estabilidade de sinal e eficiência de largura de banda: O design dos cabos coaxiais de banda larga garante interferência externa mínima, relações sinal/ruído consistentes e otimização de largura de banda, que são importantes para sistemas de televisão de grande escala.

• Integração com Sistemas Híbridos: Os cabos RG-59 são preferidos para uso em sistemas analógicos e digitais, permitindo transferência suave de sinal e fácil expansão.

Esses atributos fazem do RG-59 uma pedra angular na manutenção de sistemas funcionais de entretenimento doméstico, afirmando seu papel na infraestrutura de televisão a cabo.

Aplicações fora da televisão

• Transmissão de Sinal Analógico em Sistemas de Nicho: Além de sua função primária na televisão, os cabos coaxiais de banda larga oferecem utilidade em redes de computadores antigas e sistemas de telecomunicações analógicos.

• Fluxos de dados coordenados em ambientes especializados: sua eficiência no tratamento de sinais analógicos sincronizados destaca sua relevância para necessidades de comunicação de curta distância em configurações especializadas.

A presença de cabos coaxiais de banda larga em contextos como arquitecturas de rede mais antigas significa um âmbito de aplicação mais amplo, divergente da sua utilização convencional orientada para a televisão.

Comparando cabos coaxiais de banda base e banda larga

Os cabos coaxiais de banda base e de banda larga divergem em áreas-chave, como materiais de blindagem, capacidades de impedância e estratégias de transmissão:

• Digital versus Analógico: Os cabos de banda base são excelentes em redes de dados digitais focadas, enquanto os cabos de banda larga se destacam na entrega simultânea de múltiplos sinais analógicos.

• Pontos fortes específicos da aplicação: Os cabos de banda base aproveitam a precisão para redes simples e estáveis;os cabos de banda larga prosperam com versatilidade e interações de sinais complexas.

• Adequação operacional: O processo de seleção envolve a avaliação das demandas dos casos de uso e a compreensão das restrições ambientais para um desempenho personalizado.

As distinções sutis entre os dois tipos sublinham a necessidade de alinhar a escolha do cabo com o cenário operacional, garantindo resultados de comunicação otimizados.

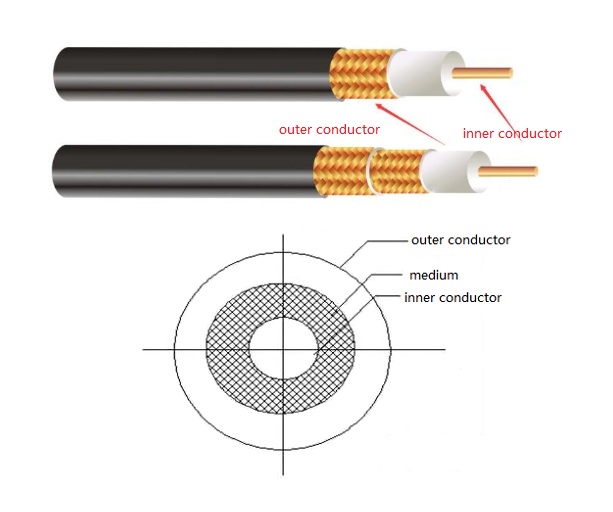

Estrutura do Cabo Coaxial

Os cabos coaxiais exibem uma estrutura precisa em camadas que compreende dois condutores concêntricos: um condutor interno encarregado de transmitir sinais e um condutor externo funcionando como blindagem e caminho de retorno.Este arranjo é fundamental para restringir os sinais dentro do condutor externo, promovendo um mecanismo de blindagem altamente eficiente.O design é conhecido por sua capacidade de reduzir a degradação do sinal e, ao mesmo tempo, garantir resiliência contra distúrbios elétricos externos.A arquitetura circular simétrica desempenha um papel decisivo na preservação da qualidade uniforme do sinal em diversas configurações operacionais, independentemente da interferência ambiental.

Os materiais isolantes usados ​​em cabos coaxiais têm uma dupla finalidade: garantir uma transmissão de sinal estável e aumentar a durabilidade do cabo sob diversas condições.

Materiais isolantes proeminentes incluem:

• Teflon, valorizado pela sua notável estabilidade térmica e resistência ao desgaste químico, especialmente em ambientes sujeitos a variações de temperatura ou exposição a elementos corrosivos.

• Cloreto de polivinila (PVC), reconhecido por sua economia e flexibilidade, atendendo a aplicações onde a acessibilidade e a resiliência física são considerações primárias.

Avanços contínuos na ciência dos materiais se esforçam para refinar esses isoladores, melhorando facetas imperceptíveis de suas propriedades elétricas e, ao mesmo tempo, ampliando sua funcionalidade para atender às demandas emergentes nas indústrias modernas.

A arquitetura em camadas do cabo coaxial e sua aplicação de materiais isolantes resolvem coletivamente os desafios associados à transmissão confiável do sinal e à redução de distorções.

Isso beneficiou vários domínios da tecnologia:

• Telecomunicações: Melhora a integridade da transmissão de voz e dados apesar de longas distâncias.

• Broadcasting: Garante sinais de áudio e vídeo de alta qualidade, minimizando efetivamente a interferência.

• Sistemas de segurança: Suporta operação confiável de sistemas de CFTV e vigilância, garantindo que dados críticos sejam transmitidos com segurança.

• Uso residencial: Fornece conexões estáveis ​​de televisão e internet mesmo quando cercado por eletrônicos que podem gerar distúrbios eletromagnéticos.

• Ambientes especializados: amplamente utilizados em comunicações militares e sistemas de satélite para garantir proteção contra degradação de sinal em capacidades operacionais de alta demanda.

Essas aplicações refletem a adaptabilidade dos cabos coaxiais a diversos requisitos, equilibrando durabilidade, acessibilidade e clareza de sinal em todos os setores.

O cabo coaxial apresenta capacidades notáveis ​​para reter alta fidelidade de sinal através de sua construção multifacetada.O condutor externo não apenas protege contra o desgaste físico, mas também mitiga ativamente os conflitos de ruído eletromagnético originado de dispositivos ou sistemas próximos.O confinamento dos sinais dentro da blindagem do cabo permite clareza e elimina possíveis distorções.

Conectores projetados para sistemas coaxiais suportam fluxo de sinal estável e contínuo, mantendo a blindagem.O controle da interferência eletromagnética e da estabilidade mecânica requer um projeto cuidadoso para melhorar o desempenho do sistema e atender aos requisitos de eficiência.

Os rápidos avanços na tecnologia estão influenciando o desenvolvimento e a adaptação de projetos de cabos coaxiais.O progresso inclui medidas inovadoras para reforçar as capacidades de largura de banda, ajuste a configurações híbridas e maior resistência a interferências.Os principais desenvolvimentos incluem:

• Sistemas híbridos: Integração de cabos coaxiais com tecnologia de fibra óptica para reunir os pontos fortes de ambos os sistemas para melhorar a transmissão de dados em alta velocidade.

• Engenharia avançada de materiais: Investigando soluções de ponta, como projetos de fase correspondente e formulações de isolamento sob medida para atender às necessidades complexas das estruturas de comunicação modernas.

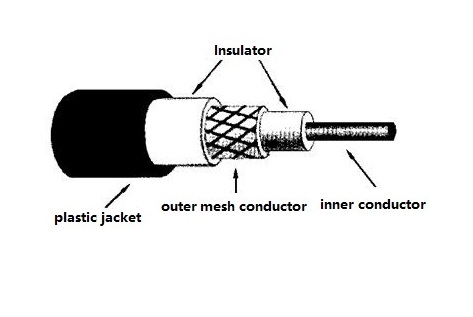

Mecanismo Funcional do Cabo Coaxial

A compreensão dos princípios funcionais por trás dos cabos coaxiais revela um espectro de recursos de engenharia voltados para transmissão eficiente de sinal e durabilidade.Esses cabos contam com uma arquitetura refinada e multicamadas, projetada para manter a fidelidade do sinal e, ao mesmo tempo, resistir a interferências externas.No centro deste projeto está um condutor de cobre, envolto em uma camada plástica isolante que é ainda envolvida por uma estrutura de blindagem feita de folha metálica ou malha trançada.Todo o conjunto é protegido por uma bainha externa.Esta estrutura facilita a transmissão de sinais através de um circuito CA controlado com precisão, mitigando efetivamente as perdas de energia provenientes da radiação do sinal de alta frequência.

O design dos cabos coaxiais é cuidadosamente configurado para manter a clareza do sinal durante a transmissão.Interrupções no alinhamento entre o condutor central e a blindagem, causadas por fatores como flexão, torção ou pressão externa, podem introduzir reflexões de sinal, levando à degradação da qualidade dos dados ou até mesmo à perda.Para resolver isso, uma camada isolante uniforme separa o condutor da blindagem.Esta camada não só preserva o alinhamento estrutural interno, mas também protege contra perturbações mecânicas, embora comprometa ligeiramente a flexibilidade do cabo.

Nos sistemas de comunicação, onde a prioridade reside na transferência de dados fiável em detrimento da adaptabilidade, este compromisso revela-se vantajoso.Por exemplo, os cabos coaxiais em centros de dados densamente ligados devem minimizar o risco de interrupções nas transmissões, mesmo que isso signifique renunciar a algum grau de flexibilidade física.

A blindagem evoluiu para melhorar o desempenho e a durabilidade dos cabos coaxiais.Projetos anteriores, que utilizavam blindagem tubular básica, eram propensos a interferências e degradação do material ao longo do tempo.Os métodos modernos de blindagem, entretanto, incorporam tranças complexas de camada dupla ou uma combinação de malha condutora e folha metálica.Estas inovações não só reforçam a resistência à interferência eletromagnética, mas também melhoram a resiliência ao desgaste, garantindo um desempenho consistente sob condições exigentes.

As tecnologias emergentes, como os sistemas de banda larga, exemplificam este progresso.Aqui, a blindagem avançada reduz a perda de sinal, suportando a transmissão de dados de alta frequência em longas distâncias.Esta melhoria enfatiza como os refinamentos na blindagem dos cabos se traduzem diretamente em experiências aprimoradas em aplicações onde a conectividade ininterrupta é importante.

A arquitetura multicamadas dos cabos coaxiais torna-se especialmente significativa quando aplicada em contextos que exigem transmissão confiável e precisa.Os sistemas de vigilância usam esses cabos extensivamente para transmissão de vídeo estável e fluxo de dados seguro, especialmente sob temperaturas flutuantes ou ambientes sujeitos a esforços mecânicos.

Na automação industrial, a sua baixa interrupção de sinal garante o funcionamento contínuo dos sistemas interligados, enquanto na indústria aeroespacial, a durabilidade dos cabos coaxiais permite a transmissão precisa de dados de missão crítica, mesmo sob condições ambientais extremas.Sua eficácia nesses cenários demonstra como a praticidade do projeto pode atender às rigorosas demandas de desempenho.

O design funcional dos cabos coaxiais encapsula um princípio de engenharia recorrente: um equilíbrio entre estabilidade estrutural e adaptabilidade.Embora a camada isolante melhore a confiabilidade do sinal, ela oferece alguma flexibilidade, um compromisso calculado que repercute em muitas decisões de engenharia.Na verdade, os avanços na blindagem a nível micro revelaram como as inovações concentradas podem produzir benefícios tangíveis e de longo alcance.

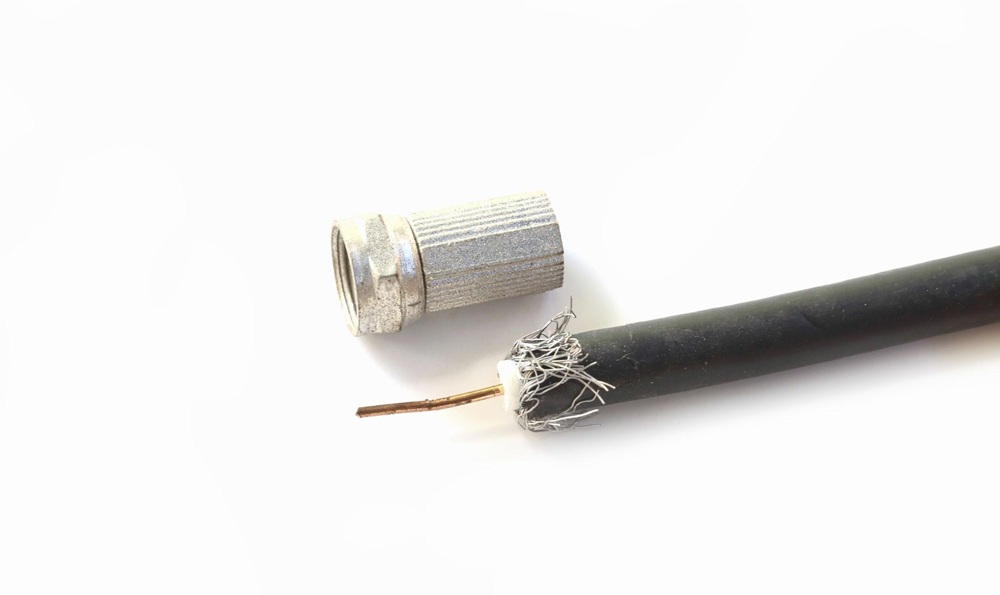

Vantagens e desvantagens do cabo coaxial

Vantagens do cabo coaxial

Os cabos coaxiais se destacam por fornecer comunicação estável em longas distâncias com perda mínima de qualidade de sinal.Seu design em camadas, com um condutor central cercado por materiais isolantes e de blindagem, serve para reduzir a interferência eletromagnética, resultando em uma transmissão de dados confiável.Essas qualidades os tornam adequados para aplicações consistentes, como redes de banda larga, serviços de transmissão como distribuição de sinal de televisão e configurações robustas de comunicação corporativa.

Eles também atendem aos requisitos de sinais de alta frequência de maneira eficaz devido à sua blindagem e durabilidade.Esses atributos são essenciais quando implantados em ambientes que exigem retenção de sinal sem falhas, como data centers ou infraestrutura de telecomunicações.Muitas redes operacionais se beneficiam de práticas de gerenciamento adequadas, que ampliam sua funcionalidade de longo prazo em cenários operacionais complexos que enfrentam trocas de dados rotineiras ou intensivas.

Além disso, os cabos coaxiais integram-se perfeitamente nas estruturas existentes, apresentando uma opção descomplicada para sistemas que procuram atualizações confiáveis.Quando as opções de cabos mais recentes são caras ou impraticáveis, os cabos coaxiais fornecem uma solução equilibrada com uso confiável e flexibilidade em sistemas de rede mais antigos ou mistos.

Desvantagens do cabo coaxial

O design físico dos cabos coaxiais introduz barreiras tangíveis, especialmente devido à sua estrutura volumosa.Essa dificuldade representa desafios durante a instalação em espaços apertados ou confinados, levando a dificuldades logísticas e elevados gastos de configuração em cenários que exigem projetos de roteamento complexos ou layouts compactos.

Além disso, o manuseio inadequado ou a exposição prolongada ao estresse podem comprometer o desempenho.As observações de campo destacam vulnerabilidades como sensibilidade à flexão, emaranhamento ou pressão externa, aumentando em última análise os riscos de degradação ou falha operacional.Para zonas de tráfego intenso ou instalações industriais, muitas vezes são necessárias medidas de proteção suplementares ou cronogramas de manutenção maiores, o que aumenta os custos gerais de implantação.

Do ponto de vista financeiro, os cabos coaxiais geralmente exigem preços mais elevados em comparação com alternativas como os cabos de par trançado.Embora os pares trançados apresentem capacidades de capacidade de dados mais baixas, eles permanecem práticos para casos de uso cotidiano e econômicos.Configurações residenciais, configurações básicas de LAN e instalações centradas em considerações de orçamento mínimo frequentemente favorecem essas opções mais econômicas, priorizando a acessibilidade e a facilidade de gerenciamento em vez do desempenho de largura de banda premium.

Abordagens estratégicas são importantes ao usar cabos coaxiais em projetos.O planejamento completo inclui testes de resistência a interferências, blindagem adequada e manutenção regular.Estas etapas mantêm a operação estável e reduzem o risco de problemas de desempenho em ambientes com interferência física ou eletromagnética.

Em termos de tendências tecnológicas, os avanços nos sistemas de fibra óptica continuam a desafiar o domínio das soluções coaxiais.A fibra óptica oferece capacidade de dados e escalabilidade incomparáveis;entretanto, os cabos coaxiais persistem como uma opção eficiente para cenários com demandas moderadas de fluxo de dados ou projetos de sistemas mais simples.A sua coexistência reflecte o alinhamento pragmático de diferentes tecnologias para maximizar os benefícios operacionais sem introduzir pressão financeira ou técnica excessiva.

Cabo Coaxial vs. Cabo Comum

Composição de materiais

Os cabos coaxiais são fabricados com um condutor central de cobre robusto, envolto em múltiplas camadas isolantes.Estes incluem um núcleo dielétrico e blindagem metálica, que trabalham coletivamente para diminuir a interferência eletromagnética e, ao mesmo tempo, melhorar a qualidade dos sinais transmitidos.Em contraste, os cabos comuns normalmente compreendem fios agrupados ou individuais, muitas vezes usando cobre ou alumínio, alojados dentro de uma capa protetora externa, mas sem blindagem concêntrica.

A arquitetura em camadas distintas dos cabos coaxiais permite a entrega eficiente de sinais em longas distâncias com degradação mínima.Esta capacidade torna-se vantajosa em aplicações que exigem alta fidelidade de sinal.Os cabos comuns, com sua construção mais simplificada, são adequados para projetos com foco nos custos e oferecem flexibilidade em uma ampla gama de usos, abrangendo fiação doméstica simples até sistemas de energia industriais complexos.Sua utilidade prioriza a adaptabilidade funcional em vez da preservação avançada do sinal.

Nas aplicações, os cabos coaxiais fornecem um sinal claro e ininterrupto, reforçado por sua estrutura blindada.Este recurso é especialmente valorizado em ambientes de dados de alta frequência.Os cabos comuns, no entanto, destacam-se onde a praticidade e o preço acessível são priorizados, mostrando-se versáteis no suporte a diversas necessidades elétricas.

Tipos de classificação

Os cabos coaxiais são geralmente divididos em duas categorias principais:

• Cabos de banda base, otimizados para transmissão digital de dados e frequentemente utilizados em redes Ethernet.
• Cabos de banda larga, capazes de fornecer vários sinais ou canais simultâneos, tornando-os ideais para aplicações como televisão a cabo e serviços de Internet.

Os cabos comuns são categorizados de forma diferente, normalmente com base na sua compatibilidade com sistemas elétricos:

• Os cabos CC servem para equipamentos que operam em corrente contínua.
• Os cabos CA são adaptados para cenários que envolvem correntes alternadas.
• Existem outros tipos especializados, como cabos de uso marítimo projetados para condições oceânicas ou cabos para bombas submersíveis destinados a sistemas imersos em água.

Uma perspectiva histórica revela que os cabos coaxiais surgiram para resolver as limitações de interferência de sinal nos primeiros sistemas elétricos.Por outro lado, as classificações dos cabos comuns evoluíram em resposta a demandas diversas e especializadas, garantindo durabilidade e flexibilidade para tarefas que vão desde implantações residenciais até operações industriais pesadas.

Variedades de cabos

Os cabos coaxiais padrão existem em formatos adaptados a necessidades distintas, como:

• RG-58, uma opção mais fina adequada para usos menos intensivos, como conexões de rede de veículos.
• RG-11, um cabo de nível industrial projetado para transmissão de sinais de longa distância com eficiência superior.

Da mesma forma, os cabos comuns apresentam uma notável variedade de versatilidade, incluindo:

• Cabos retardadores de chama para aplicações críticas de segurança.
• Cabos de classe nuclear projetados para funcionar em ambientes de alta radiação.
• Fios de comunicação específicos para sistemas baseados em sinais.
• Cabos flexíveis e resistentes ao fogo, indispensáveis ​​para circuitos de emergência.

Em contextos práticos, a escolha entre tipos de cabos reflete prioridades de utilização e fatores ambientais.Por exemplo:

• Os cabos coaxiais RG-11 são essenciais em sistemas profissionais e de transmissão de dados, onde a redução da perda de sinal em grandes distâncias é fundamental.
• Os cabos comuns retardadores de chamas encontram ampla aplicação na construção de edifícios comerciais, onde a redução dos riscos de incêndio é uma preocupação fundamental.
Insights da aplicação prática

Insights da aplicação prática

O desempenho do cabo coaxial depende da precisão durante a instalação; a adesão estrita aos raios de curvatura especificados do cabo é frequentemente necessária para evitar a degradação do sinal.Os cabos comuns, por outro lado, dependem de materiais de isolamento de alta qualidade para manter a estabilidade elétrica e mecânica, atendendo aos requisitos de segurança e longevidade.

O processo de tomada de decisão por trás da seleção de cabos vai além das especificações técnicas, incorporando fatores como considerações orçamentárias e restrições ambientais.O equilíbrio destes elementos garante que o tipo de cabo escolhido atenda às expectativas operacionais imediatas e de longo prazo.

Ao investigar as características intrincadas, classificações e iterações especializadas de cabos coaxiais e comuns, pode-se apreciar melhor seus pontos fortes de engenharia e aplicações alvo.A exploração da trajetória de desenvolvimento de tais tecnologias reflete a intrincada interação entre a engenhosidade humana e a resolução de problemas.Cada projeto de cabo enfatiza uma resposta calculada a desafios específicos, oferecendo soluções exclusivas para alcançar conectividade e funcionalidade.

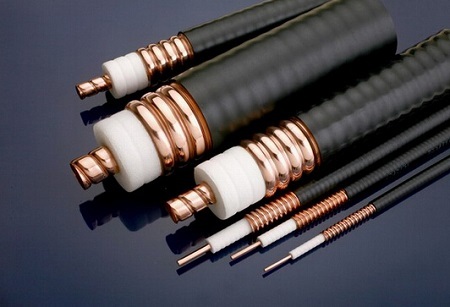

Índice de parâmetros principais do cabo coaxial

Características Elétricas

• Impedância: A impedância nominal dos cabos coaxiais é mantida em 50±2Ω para otimizar a transmissão do sinal e limitar a reflexão.As variações de impedância em comprimentos de cabo inferiores a 2 metros são controladas para uma senoidal ±3Ω para reduzir a distorção do sinal.Observações industriais de longo prazo revelaram que não abordar até mesmo pequenas incompatibilidades na impedância pode diminuir a eficiência da transmissão, especialmente quando integrada com arquiteturas de sistemas avançados.Dê a devida atenção à calibração de impedância, pois ela suporta comunicação estável e confiável.

• Atenuação: A atenuação do sinal atinge 8,5dB em 500 metros a 10MHz, mostrando sua dependência da frequência.Frequências mais baixas podem atingir valores de atenuação reduzidos, apontando para a relação fundamental de perda de frequência incorporada no projeto do cabo coaxial.A transmissão de sinais de alta frequência através de longas distâncias requer uma otimização meticulosa para salvaguardar a integridade dos dados.Para aplicações com uso intensivo de largura de banda, como a Internet de banda larga, alcançar baixa atenuação em altas frequências torna-se um foco da engenhosidade da engenharia.

• Velocidade de propagação: A velocidade mínima de propagação de cabos coaxiais é padronizada em 0,77°C (onde C denota a velocidade da luz no vácuo), um fator intimamente ligado à latência do cabo.A velocidade de propagação deve corresponder aos requisitos de largura de banda e impedância para uma sincronização adequada.O tempo preciso é importante nas aplicações, portanto o design do cabo deve suportar um desempenho preciso e estável.

• Resistência DC: A resistência DC máxima é mantida em 10 miliohms/m a 20°C, incorporando perdas tanto do condutor quanto da blindagem.Além dos parâmetros teóricos, esta métrica de resistência serve funções práticas no controle do acúmulo de calor e na garantia do fluxo constante de corrente elétrica em longas distâncias.Os insights de ambientes com temperatura crítica sugerem que a resistência CC bem regulada prolonga a vida útil operacional dos cabos coaxiais, especialmente em cenários onde o estresse térmico pode afetar a confiabilidade.

Especificações Físicas

A construção do cabo coaxial é baseada na precisão e na sinergia de materiais, garantindo funcionalidade robusta em contextos variados:

• Condutor Central: O condutor central de cobre mede 2,17mm±0,013mm de diâmetro, ressaltando a importância da fabricação de precisão.Manter a uniformidade nesta dimensão atenua a distribuição desigual de corrente, preservando a fidelidade do sinal.Para aplicações que priorizam a manobrabilidade do cabo sem prejudicar a condutividade, os condutores de cobre trançados geralmente substituem as variantes sólidas.Os tipos ideais de condutores são selecionados durante a fase de projeto para atender às necessidades de instalação e aos requisitos de transmissão.

• Material Isolante: Uma camada dielétrica envolve o condutor que fornece o isolamento necessário para uma transmissão estável do sinal, ao mesmo tempo que o protege de perturbações externas.Em operações altamente sensíveis, materiais isolantes alternativos, como a espuma de polietileno, surgiram como escolhas eficazes para reduzir perdas e melhorar o desempenho eletromagnético.A interação entre propriedades dielétricas e atenuação de sinal é frequentemente modelada durante ciclos de refinamento de produtos.

• Camada de blindagem: Uma camada de malha de blindagem fornece proteção robusta contra interferência eletromagnética (EMI).Inovações em materiais, como blindagens metálicas híbridas, expandiram a resiliência dos cabos coaxiais, permitindo-lhes funcionar de forma eficaz em ambientes com forte interferência eletromagnética, como sistemas de comunicação aeroespacial ou configurações de máquinas automatizadas.A pesquisa continua a explorar novos avanços em projetos de blindagem para se adaptar às crescentes demandas industriais.

• Isolamento Externo: Camadas externas de isolamento, normalmente feitas de PVC ou polímero, ancoram a durabilidade e protegem os cabos contra influências ambientais e esforços físicos ao longo do tempo.Um raio de curvatura flexível de 254 mm (10 polegadas) garante que os cabos mantenham sua integridade mesmo quando manobrados em espaços confinados e complexos durante as instalações.Os instaladores de campo são aconselhados a monitorar de perto os raios de curvatura, pois desvios dos valores especificados podem comprometer a continuidade da blindagem, um descuido com consequências de desempenho potencialmente significativas em configurações práticas.

Papel dos materiais dielétricos no desempenho do cabo coaxial

Influência dos materiais dielétricos no comportamento do sinal

Os materiais dielétricos são importantes para a funcionalidade dos cabos coaxiais, afetando fatores como atraso do sinal, velocidade de propagação e desempenho geral.Esses materiais atuam principalmente como isolantes elétricos, mantendo a separação entre o condutor interno e a blindagem externa enquanto otimizam o fluxo de energia.

• Dielétricos de alto desempenho como polietileno sólido (PE), espuma de poliestireno (FS) e politetrafluoretileno (comumente conhecido como Teflon) são comumente escolhidos por sua capacidade de combinar transmissão confiável de sinal com resiliência mecânica.
• Esses materiais ajudam a determinar o fator de velocidade de um cabo, que regula a velocidade com que os sinais viajam em relação à velocidade da luz.
• Considerações de custo e produção também utilizadas na implantação prática desses materiais, equilibrando eficiência funcional com praticidade econômica.

Por exemplo:

• O polietileno sólido (PE) garante características elétricas estáveis e minimiza a perda de sinal, tornando-o uma escolha confiável para muitas configurações coaxiais padrão.
• O poliestireno espumado (FS), que incorpora bolsas de ar que reduzem a constante dielétrica, permite a transmissão acelerada do sinal, tornando-o ideal para aplicações de dados de alta velocidade.
• O Teflon destaca-se pela sua excepcional resistência térmica, permitindo-lhe suportar temperaturas extremas e ao mesmo tempo reduzir a distorção do sinal, tornando-o inestimável para ambientes especializados.

Fatores térmicos e mecânicos nas escolhas de materiais dielétricos

Além do desempenho elétrico, os materiais dielétricos têm efeitos de longo alcance na resistência térmica e na estabilidade estrutural de um cabo coaxial.

• O etileno propileno fluorado (FEP) é reconhecido pelas suas propriedades avançadas de resistência ao calor, permitindo-lhe funcionar de forma confiável em condições de alta temperatura, como instalações industriais ou ambientes aeroespaciais.
• A inércia química do FEP também reduz a vulnerabilidade ao desgaste ambiental, prolongando a vida útil operacional do cabo.

A escolha do material dielétrico requer uma consideração cuidadosa da faixa de temperatura operacional do cabo.Por exemplo:

• Cabos implantados em ambientes com temperaturas variáveis, como compartimentos de motores ou usinas de energia, geralmente incorporam dielétricos FEP ou Teflon.Esses materiais resistem ao estresse térmico de maneira eficaz e mantêm a qualidade do sinal sob condições desafiadoras.
• Por outro lado, optar por materiais com menor resiliência térmica em tais cenários pode levar a problemas de usabilidade, degradação de sinal ou substituições frequentes, um inconveniente para organizações focadas em manter a continuidade operacional e reduzir o tempo de inatividade.

Seleção de materiais de bainha para segurança e durabilidade

Embora os materiais dielétricos sejam importantes para o desempenho elétrico, os materiais da bainha dos cabos coaxiais desempenham um papel fundamental na garantia da integridade mecânica e da segurança ambiental.

• As bainhas de borracha termoplástica (TPR), de classificação de riser de comunicações (CMR) e de classificação de plenum de comunicações (CMP) são comumente empregadas em contextos que exigem padrões específicos de segurança e desempenho.
• As bainhas com classificação CMP são preferidas em edifícios com condutas ocultas ou espaços confinados, dadas as suas propriedades de baixa emissão de fumo e reduzida toxicidade durante incêndios.
• As bainhas de TPR são valorizadas por sua flexibilidade e resistência ao desgaste, tornando-as adequadas para uso em aplicações móveis ou de alto estresse, onde o impacto mecânico ou a abrasão são predominantes.

Ao alinhar a seleção do material do revestimento com as demandas da aplicação, os projetos de cabos podem atender a questões como resistência a chamas, durabilidade ambiental e confiabilidade a longo prazo.

Impulsionando a qualidade do sinal por meio de inovações dielétricas

O desenvolvimento de tecnologias dielétricas avançadas introduziu oportunidades de ponta para melhorar a qualidade do sinal, reduzir a perda de sinal e aumentar o desempenho em frequências ultra-altas, necessidades essenciais dos sistemas de comunicação modernos.

• As inovações incluem o uso de espumas dielétricas projetadas com nanotecnologia, que reduzem a densidade do material e melhoram a atenuação do sinal.
• Materiais híbridos, misturando Teflon com outros polímeros, são cada vez mais predominantes.Eles permitem a personalização de constantes dielétricas sem comprometer a resistência estrutural ou a durabilidade duradoura.

Em aplicações práticas, a adoção destas tecnologias abriu novas possibilidades:

• As instituições de radiodifusão que operam em altas frequências utilizam dielétricos compostos avançados para evitar interrupções de sinal, aumentando a consistência do sinal em extensas distâncias de transmissão.
• Da mesma forma, data centers de alta eficiência começaram a incorporar dielétricos nanoestruturados para desempenho confiável sob cargas de trabalho exigentes, garantindo fluxo de dados ininterrupto em operações urgentes.

Estas inovações reflectem tanto o progresso como uma resposta à complexa interdependência dos requisitos de desempenho, demonstrando o refinamento contínuo dos materiais dos cabos coaxiais para as necessidades de comunicação da próxima geração.

Conclusão

O cabo coaxial continua sendo uma escolha confiável para transmissão estável de sinal em muitos sistemas de comunicação.Seu design em camadas ajuda a controlar a impedância, reduzir a interferência e proteger os sinais contra ruídos externos.Embora possa ser volumoso e menos adequado para redes de longa distância de alta velocidade em comparação com a fibra óptica, ainda oferece durabilidade, instalação simples e desempenho confiável para aplicações de distância moderada.A escolha do cabo coaxial correto depende do tipo de sinal, impedância, blindagem, atenuação, material dielétrico e ambiente de instalação.

Perguntas frequentes [FAQ]

1. Quais são os principais usos do cabo coaxial?

O cabo coaxial é usado para transmitir sinais em sistemas que necessitam de comunicação estável e clara.É comumente usado para TV a cabo, conexões de Internet, linhas telefônicas e sistemas de transmissão.Os provedores de serviços o utilizam para fornecer sinais de Internet e TV para residências e empresas.Sua estrutura em camadas ajuda a proteger o sinal contra interferências, o que permite que dados, vídeo e voz viajem com perdas mínimas, mesmo em longas distâncias.

2. Existem vários tipos de cabos coaxiais e como eles diferem?

Sim, os cabos coaxiais vêm em diferentes tipos com base no uso.Os mais comuns são cabos de 75 ohms para sinais de vídeo e TV e cabos de 50 ohms para sistemas de dados e comunicação.Outro tipo comum é o RG6, projetado para sinais de alta frequência e melhor isolamento.Esses cabos diferem em impedância, blindagem e desempenho, o que afeta o quão bem eles lidam com a qualidade do sinal, distância e interferência.

3. O cabo coaxial é idêntico ao cabo de TV?

O cabo coaxial não se limita ao uso da TV, mas o cabo de TV é um tipo de cabo coaxial.É amplamente utilizado para televisão, mas também suporta conexões de internet e outros sistemas de comunicação.A mesma estrutura de cabo pode transportar diferentes tipos de sinais dependendo de como é utilizada, o que o torna mais versátil do que apenas um cabo de TV.

4. Qual cabo coaxial é considerado ideal para TV digital?

O cabo coaxial RG6 é comumente usado para TV digital.Possui impedância de 75 ohms, que atende aos requisitos de sinal de vídeo, e inclui blindagem forte para reduzir interferências.Ele também suporta frequências mais altas, o que ajuda a fornecer vídeo de alta definição nítido e estável, mesmo em cabos mais longos.

5. Como o cabo coaxial melhora a conectividade com a Internet?

O cabo coaxial melhora a conectividade com a Internet, protegendo os sinais contra ruídos e interferências.Sua blindagem evita que sinais elétricos externos afetem os dados transmitidos.Isto ajuda a manter uma ligação estável, reduz a perda de dados e suporta velocidades de Internet consistentes, especialmente em ambientes onde a interferência é comum.
