O que é Flash NAND?

NAND Flash é uma tecnologia de memória não volátil construída a partir de grades muito densas de células de armazenamento.É comumente usado quando é necessária maior densidade de armazenamento sem aumentar o custo geral dos componentes.No planejamento diário de produtos, o apelo da NAND aparece como uma equação direta: maior capacidade por pacote, menor custo por bit e um ecossistema de fabricação que suporta volume.

No cenário mais amplo do flash, a NAND é comumente posicionada como armazenamento em primeiro lugar, em vez de memória de acesso instantâneo.É por isso que ele aparece repetidamente em designs incorporados e de consumo, e é por isso que os SSDs dependem tanto dele: muitos sistemas reais se preocupam mais com a taxa de transferência sustentada e o preço por gigabyte do que com a reescrita de um único byte no momento em que o software pede.

As categorias comuns de produtos com uso pesado de NAND incluem: câmeras, unidades flash USB, dispositivos incorporados, SSDs.

Como o NAND se comporta em sistemas reais

Do ponto de vista prático da engenharia, a eficiência da NAND vem da movimentação de dados em blocos maiores.Ele se sente confortável com a programação em nível de página e com o apagamento em nível de bloco, e tende a recompensar padrões de acesso que parecem sequenciais ou orientados a lotes, em vez de atualizações minúsculas e dispersas.Quando as pessoas descrevem os produtos baseados em NAND como rápidos, a velocidade que percebem é muitas vezes o resultado de transferências sequenciais mais paralelismo entre múltiplas matrizes e canais, e não a capacidade de reescrever pequenos fragmentos no lugar.

Essa distinção tende a aparecer nas revisões de design porque influencia silenciosamente quase tudo no downstream: escolhas de sistema de arquivos, estratégias de atualização, filas de controladores, buffer e quão agressivamente o software pode assumir que a semântica de substituição se comportará.As equipes que tratam o NAND como um meio endereçável por bytes muitas vezes acabam sendo surpreendidas mais tarde;as equipes que aceitam sua granularidade nativa geralmente se sentem mais no controle do desempenho e da longevidade.

NAND x NOR

NAND e NOR são as duas principais famílias de flash, e compará-las significa reconhecer que cada uma foi otimizada em torno de um conjunto diferente de prioridades.No trabalho prático de seleção, a decisão geralmente se resume ao tipo de padrão de acesso que o sistema espera na inicialização, durante as atualizações e sob desgaste prolongado.

• NEM Flash: Acessibilidade de leitura e preconceito de execução no local

O NOR é moldado em torno do acesso de leitura aleatório e oferece suporte a Execute-In-Place (XIP), para que o código possa ser executado diretamente do flash sem ser copiado primeiro para a RAM.Esse comportamento tende a parecer reconfortante nos caminhos de inicialização porque o sistema pode buscar instruções com latência relativamente determinística e peças móveis mínimas.

O NOR é frequentemente escolhido em cenários onde as imagens de firmware são pequenas, os bootloaders precisam de leituras previsíveis e espera-se que o comportamento de inicialização do produto seja nítido e repetível.As compensações aparecem como escalas de capacidade: as operações de apagamento/programação são comparativamente lentas e a curva de custos aumenta rapidamente à medida que a densidade aumenta.Em projetos voltados para o campo, o NOR muitas vezes acaba sendo um armazenamento confiável e de pequena área, em vez de um local para armazenar grandes conjuntos de dados.

• Flash NAND: Densidade e rendimento para armazenamento em massa

NAND assume a postura oposta.Ele prioriza a densidade máxima de bits e o alto rendimento ao mover grandes quantidades de dados.Isso o torna uma opção natural para grandes conjuntos de dados, mídia, pipelines de registro e armazenamento em massa geral, onde o sistema pode tolerar gravações gerenciadas e trabalho em segundo plano.

Cargas de trabalho comuns alinhadas com NAND incluem: grandes conjuntos de dados, armazenamento de mídia, registro em log e armazenamento em massa de uso geral.

A desvantagem é que o NAND não é um armazenamento naturalmente transparente.Para se comportar como um armazenamento confiável em escala, ele depende de uma camada de gerenciamento que absorve suas peculiaridades físicas e apresenta uma interface estável para o restante do sistema.

A camada de gerenciamento: de onde vêm a confiabilidade e a previsibilidade

Na maioria dos projetos NAND bem-sucedidos, o controlador mais a pilha de firmware/software é onde se concentra o verdadeiro esforço de engenharia.A pilha existe porque os dispositivos NAND são fornecidos com imperfeições, evoluem com o desgaste e expõem comportamentos de erro que devem ser tratados deliberadamente.A operação de gravação sustentada de longo prazo geralmente mostra que pequenos atalhos de processo podem causar sérios problemas de confiabilidade posteriormente.

Uma implementação baseada em NAND geralmente inclui as seguintes responsabilidades, cada uma com sua própria personalidade operacional durante a vida útil do produto:

• Manuseio de bloco incorreto: alguns blocos são inutilizáveis de fábrica e blocos adicionais podem falhar com o tempo;projetos robustos presumem que os defeitos são normais e orçam a capacidade disponível de acordo.

• Nivelamento de desgaste: os ciclos de apagamento são finitos, portanto as gravações são espalhadas pelo dispositivo para evitar que algumas regiões quentes envelheçam prematuramente;sistemas de longa duração muitas vezes revelam qualidade de nivelamento de desgaste na forma de estabilidade ou falhas surpreendentemente precoces.

• Correção de erros (ECC): as taxas de erro de bits tendem a aumentar com maior densidade e idade;O ECC mais forte geralmente transforma o comportamento marginal do silício bruto em armazenamento que se comporta calmamente sob cargas de trabalho reais.

• Mapeamento lógico para físico: como as atualizações locais são ineficientes, o sistema remapeia endereços lógicos para páginas físicas e usa atualizações fora do local;esse mapeamento sustenta camadas de tradução flash SSD (FTLs) e abstrações incorporadas comparáveis.

Um padrão de arquitetura comum: divisão NOR para inicialização, NAND para dados

Um padrão que aparece repetidamente em produtos e tende a envelhecer bem é a divisão de responsabilidades: manter o código de inicialização e componentes de firmware pequenos e de leitura frequente em NOR e colocar armazenamento de dados de alta capacidade em NAND.Essa divisão se alinha com a forma como cada tecnologia se comporta naturalmente e muitas vezes reduz o número de compromissos desconfortáveis ​​que uma equipe precisa fazer.

Em muitos sistemas fornecidos, essa abordagem também faz com que o comportamento de recuperação pareça mais controlado.Se a área de dados de alta capacidade ficar degradada ou precisar de correção, o dispositivo ainda poderá inicializar a partir de um armazenamento de código compacto e robusto e, em seguida, executar fluxos de reparo, migrações ou procedimentos de modo de segurança sem transformar o produto em um bloco.

Uma mentalidade útil é tratar a NAND menos como uma memória e mais como um meio de armazenamento gerenciado com suas próprias regras.Os projetos que resistem à produção tendem a enfrentar as restrições da NAND antecipadamente, a granularidade de gravação, o comportamento de apagar antes de gravar e o crescimento de erros ao longo do tempo e, em seguida, moldar o comportamento do controlador, as políticas de firmware e a estratégia de atualização em torno dessas realidades.

Quando o sistema é construído com essas expectativas antecipadamente, a NAND pode oferecer uma combinação de eficiência de custos, capacidade e rendimento que é difícil de reproduzir com outras tecnologias não voláteis em grande escala.Este é muitas vezes o ponto onde o cepticismo se transforma em apreciação: o meio é exigente, mas recompensa o design disciplinado com resultados muito competitivos.

Como funciona o flash NAND

O flash NAND armazena informações controlando a quantidade de carga elétrica que permanece dentro de uma célula de memória, de modo que a célula mude para diferentes regiões de tensão limite (Vt) durante as operações de leitura.Em sistemas práticos, os dados armazenados não são simplesmente um valor fixo de tensão.A confiabilidade depende da clareza com que o controlador ainda consegue distinguir as distribuições Vt vizinhas após o ruído, a variação de temperatura, a perda de retenção e o desgaste reduzirem gradualmente a margem disponível ao longo do tempo.

À medida que a separação Vt se torna mais rígida, o sistema de armazenamento depende cada vez mais de um ECC mais forte, gerenciamento de leitura adaptativo, comportamento de atualização e otimização da carga de trabalho para manter uma operação confiável durante o uso a longo prazo.

Armazenamento de carga, tensão limite e comportamento de programa/apagamento

As células flash NAND armazenam carga prendendo elétrons dentro de uma região de armazenamento isolada que altera a tensão limite do transistor.Duas abordagens principais de armazenamento são comumente usadas: estruturas de porta flutuante e estruturas de armadilha de carga.

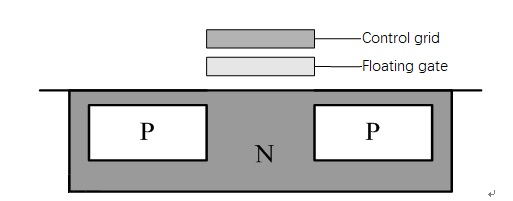

A NAND de porta flutuante armazena elétrons dentro de uma porta flutuante condutora isolada por camadas de óxido.A carga presa muda a tensão limite através do acoplamento eletrostático.Em vez disso, o NAND de armadilha de carga armazena elétrons dentro de regiões de captura localizadas, geralmente dentro de camadas de nitreto de silício, onde o comportamento da carga se torna mais distribuído espacialmente.

Em projetos reais, as diferenças tornam-se visíveis através de:

• Comportamento de vazamento de carga e sensibilidade a defeitos localizados

• Estabilidade de retenção à medida que a tensão do óxido se acumula

• Degradação da resistência em ciclos repetidos de programa/apagamento

• Interferência célula a célula à medida que a densidade aumenta

À medida que o escalonamento NAND continua, preservar a separação estável de Vt torna-se cada vez mais difícil porque as células vizinhas interagem mais fortemente através de acoplamento parasita e efeitos de franja.

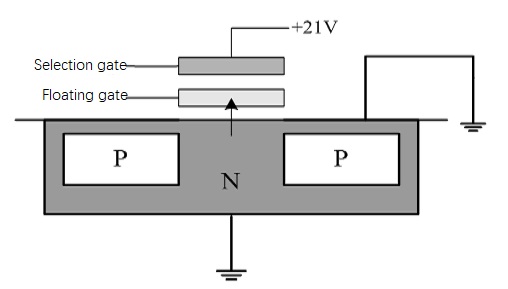

A programação e o apagamento de células NAND dependem do tunelamento Fowler-Nordheim, onde formas de onda de alta tensão cuidadosamente controladas movem elétrons através de barreiras de óxido extremamente finas.Durante a programação, os elétrons ficam presos dentro da região de armazenamento e aumentam a tensão limite.Durante as operações de apagamento, os elétrons são removidos para que a célula retorne ao estado apagado.

Uma vez armazenada a carga, a célula pode reter informações sem alimentação externa.No entanto, a retenção enfraquece gradualmente à medida que o desgaste do óxido, o estresse térmico e os ciclos repetidos criam caminhos de vazamento mais rápidos ao longo do tempo.

A perda de retenção geralmente piora nas seguintes condições:

• Temperatura operacional ou de armazenamento elevada

• Longos períodos de retenção após a programação

• Altas contagens acumuladas de ciclos de programação/apagamento

Em implantações práticas, o comportamento de retenção atua mais como um declínio gradual do que como uma especificação fixa.À medida que os dispositivos envelhecem, os controladores geralmente compensam ajustando os limites de leitura, o comportamento de atualização e a atividade ECC para manter uma recuperação de dados confiável.

Por que o NAND é construído a partir de strings, páginas e blocos

O flash NAND atinge alta densidade de armazenamento conectando células em série como strings e organizando-as em grandes arrays.Essa arquitetura reduz a sobrecarga por célula e reduz o custo por bit, mas também introduz restrições operacionais porque múltiplas células compartilham estruturas de roteamento, circuitos de detecção e mecanismos de apagamento.

Ao contrário da verdadeira memória de acesso aleatório, as operações NAND estão fortemente ligadas à organização de páginas e blocos.

Páginas, blocos e restrições de gravação NAND

As operações de leitura e programa NAND ocorrem na granularidade da página porque os caminhos de detecção e as estruturas de linhas de palavras são otimizados para operar em regiões do array do tamanho de uma página.Durante uma operação de leitura, o controlador polariza a cadeia NAND e mede o fluxo de corrente para determinar se cada célula fica acima ou abaixo dos níveis de referência de tensão limite selecionados.

A programação normalmente usa Programação Incremental de Pulso em Etapa (ISPP), onde o dispositivo aplica repetidamente pequenos pulsos de programação seguidos de verificações até que a faixa Vt alvo seja atingida.

Vários comportamentos NAND tornam-se importantes durante o trabalho de implementação:

• A programação ocorre através de ciclos repetidos de pulso e verificação, em vez de uma única operação

• A programação incompleta durante interrupções repentinas de energia pode deixar estados incertos nas células

• As gravações normalmente têm como alvo páginas vazias em vez de substituir diretamente os dados existentes

Gravações desalinhadas geralmente criam sobrecarga interna adicional de cópia e contabilidade.Os sistemas que alinham as cargas de trabalho aos limites das páginas NAND geralmente apresentam latência mais estável e atividade reduzida de limpeza em segundo plano.

As operações de apagamento ocorrem na granularidade do bloco porque muitas células compartilham estruturas de apagamento de alta tensão.Apagar regiões menores aumentaria a sobrecarga do circuito e reduziria a densidade de armazenamento.Um apagamento de bloco normalmente redefine as células para o estado apagado, comumente interpretado como todos 1s.

A programação então muda seletivamente os bits em direção a 0s, adicionando carga e aumentando a tensão limite.Devido a esse comportamento, a NAND oferece suporte à programação unidirecional:

• Os bits podem fazer a transição de 1 para 0 durante a programação

• Retornar bits de 0 para 1 requer um apagamento de bloco inteiro

Essa limitação de apagar antes de gravar influencia fortemente o design do controlador, os sistemas de arquivos e as estratégias de otimização de armazenamento.Os sistemas que ignoram essas restrições geralmente sofrem com maior amplificação de gravação, latência instável e desgaste acelerado ao longo do tempo.

Um modelo operacional simplificado frequentemente usado é:

• NAND se comporta como um meio de armazenamento pré-apagado

• A programação de dados executa principalmente transições 1→0

• As operações de apagamento total restauram o bloco de volta a uma condição reutilizável

Células multiníveis e como a margem molda o comportamento no mundo real

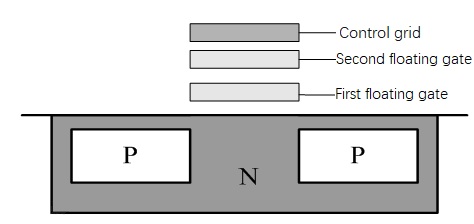

A NAND moderna aumenta a densidade armazenando vários bits dentro de uma única célula através de múltiplas faixas de tensão limite.O SLC armazena um bit por célula, enquanto o MLC, o TLC e o QLC aumentam progressivamente o número de estados Vt.

À medida que mais bits são armazenados dentro de cada célula, a margem de tensão disponível entre estados vizinhos torna-se menor.Isso torna o dispositivo cada vez mais sensível a ruídos, desvios de retenção, efeitos de perturbação de leitura e interferência de células vizinhas.

Várias consequências práticas surgem à medida que a densidade aumenta:

• As leituras podem exigir múltiplas comparações de referência para identificar a região Vt correta

• Os controladores geralmente adaptam os limites de leitura de forma dinâmica à medida que os dispositivos envelhecem

• As operações de ECC e atualização tornam-se mais críticas para a confiabilidade a longo prazo

• A variação de temperatura e a perda de retenção tornam-se mais prejudiciais à precisão da leitura

Em densidades mais altas, a confiabilidade do NAND se torna menos sobre se a célula pode manter fisicamente a carga e mais sobre se o controlador pode manter continuamente separação suficiente entre distribuições de tensão cada vez mais estreitas.

O papel dos controladores, FTL e coleta de lixo

O flash NAND não pode suportar com eficiência operações de substituição direta no local, portanto, os controladores e o firmware virtualizam o meio de armazenamento para torná-lo mais parecido com um disco para o sistema host.O controlador torna-se responsável pela tradução de endereços, movimentação de dados, operações de limpeza, gerenciamento de desgaste, buffer e tratamento de recuperação.

No centro desse processo está a Flash Translation Layer (FTL), que mapeia endereços de host lógicos para locais NAND físicos.Quando os dados são atualizados, o controlador grava a nova versão em uma nova página física enquanto marca a página mais antiga como obsoleta.Esse comportamento de cópia na gravação permite que o sistema opere dentro das restrições de apagamento NAND, ao mesmo tempo em que oferece suporte à atividade normal do sistema de arquivos.

O comportamento típico do controlador inclui:

• Gravar novos dados em páginas não utilizadas

• Marcar páginas desatualizadas como inválidas

• Acompanhamento contínuo de metadados de mapeamento

• Recuperar blocos obsoletos posteriormente por meio de operações de limpeza

À medida que as páginas obsoletas se acumulam, o controlador realiza a coleta de lixo, movendo as páginas ainda válidas para novos blocos, apagando os blocos antigos e retornando-os ao pool livre.O nivelamento de desgaste distribui os ciclos de apagamento de maneira mais uniforme em todo o dispositivo, para que regiões com muita escrita não falhem prematuramente.

O provisionamento excessivo fornece capacidade extra adicional que ajuda o controlador a gerenciar a movimentação de dados com mais eficiência, especialmente durante cargas de trabalho sustentadas de gravação aleatória.

Vários fatores operacionais afetam fortemente o comportamento da NAND a longo prazo:

• Manter o espaço livre disponível melhora a eficiência da coleta de lixo

• Condições de armazenamento quase cheio geralmente aumentam a instabilidade da latência

• Maior intensidade de gravação geralmente se beneficia de maior espaço superprovisionado

• Atividade de limpeza agressiva pode competir com o desempenho da carga de trabalho em primeiro plano

Os controladores também contam com buffer de RAM e áreas de teste para combinar pequenas gravações em operações alinhadas à página, mantendo atualizações consistentes de metadados.

O tratamento da perda de energia torna-se especialmente importante porque as atualizações interrompidas podem deixar páginas parcialmente programadas ou informações de mapeamento inconsistentes.Para reduzir o risco de corrupção, muitos projetos implementam:

• Registro em diário e manipulação de metadados estruturados em log

• Técnicas de atualização de mapeamento atômico

• Comportamento de commit protegido

• Sistemas de retenção de energia baseados em capacitores em dispositivos de última geração

Em implantações reais, o comportamento de recuperação previsível geralmente separa sistemas de armazenamento altamente confiáveis de projetos que simplesmente funcionam em condições ideais.

Perspectiva central, a confiabilidade emerge do sistema, não apenas da célula

No nível do transistor, o flash NAND opera alterando a tensão limite por meio do movimento controlado da carga.No nível do sistema, o comportamento confiável da NAND depende muito da eficácia com que o controlador e a pilha de software gerenciam as limitações do próprio meio de armazenamento.

As restrições mais importantes incluem:

• Comportamento de apagamento baseado em bloco

• Limitações de programação unidirecional

• Margens Vt mais estreitas em densidade mais alta

• Desgaste acumulado em ciclos repetidos

• Desvio de retenção e instabilidade de leitura ao longo do tempo

As práticas de design que geralmente produzem um comportamento mais estável a longo prazo incluem:

• Alinhamento de gravações com limites de página NAND

• Evitar pequenas atualizações aleatórias desnecessárias

• Preservar espaço livre para coleta de lixo

• Usando fortes mecanismos de recuperação e proteção de metadados

• Projetando para condições inesperadas de interrupção de energia

Sistemas que operam com comportamento compatível com NAND geralmente alcançam confiabilidade mais previsível do que sistemas que tentam tratar NAND como memória de acesso aleatório irrestrita.

Classificação NAND Flash

O flash NAND é comumente descrito em dois eixos, e as decisões de design do dia a dia tendem a voltar para eles, mesmo quando as equipes tentam evitar conversas sobre taxonomia.Um eixo descreve quantos bits cada célula codifica e o outro descreve como as células são fisicamente dispostas em silício.Essas escolhas influenciam a densidade, o custo por bit e a quantidade de esforço de engenharia necessária para manter as taxas de erro e o comportamento da latência dentro de limites confortáveis.

Dois eixos de classificação primários:

• Bits por célula: SLC, MLC, TLC, QLC

• Layout físico: 2D plano vs. 3D empilhado

À medida que mais bits são empacotados em uma célula ou mais camadas são empilhadas verticalmente, o dispositivo pode fornecer mais capacidade no mesmo espaço e normalmente melhora a eficiência de custos.Ao mesmo tempo, o gerenciamento de erros deixa de ser uma higiene de segundo plano e começa a aparecer em discussões sobre estratégias de firmware, planos de qualificação e, às vezes, em lições aprendidas pós-implantação desconfortáveis.Em muitas implantações reais, o dado NAND é apenas parte da história;o comportamento observado é moldado pela forma como o controlador, o firmware e a carga de trabalho interagem para manter as operações dentro de margens elétricas seguras.Quando essa cooperação é bem concebida, os meios de comunicação social podem parecer impressionantemente resilientes;quando não é, o mesmo silício pode parecer surpreendentemente frágil.

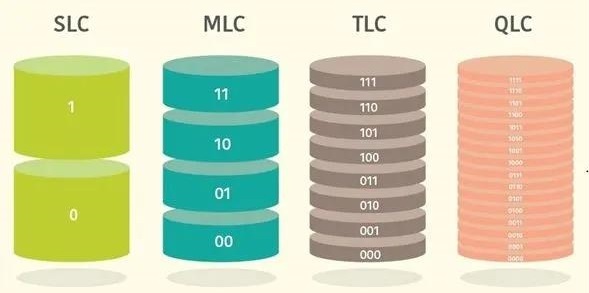

Classificação por Bits por Célula

Bits por célula é, em sua essência, quantas janelas distintas de tensão limite uma única célula deve representar de forma confiável.Aumentar o número de bits também aumenta o número de estados de tensão que devem ser detectados com precisão.Isso reduz a margem operacional, aumenta os requisitos de calibração e torna mais prováveis ​​condições raras durante a validação.

Contagens de estado de tensão:

• SLC: 2 estados

• MLC: 4 estados

• TLC: 8 estados

• QLC: 16 estados

À medida que o espaçamento de tensão entre estados adjacentes diminui, os efeitos que antes pareciam incômodos leves começam a se traduzir em erros de bits brutos mensuráveis.A lista é familiar em análises post-mortem e sessões de ajuste: vazamento de carga ao longo do tempo, perturbação de leitura, perturbação de programa, mudanças causadas pela temperatura e interferência entre células.Nenhum destes fenómenos é novo;o que muda é quanto espaço o sistema tem para absorvê-los antes que o comportamento visível do usuário mude.

Esse é um dos motivos pelos quais o NAND de alta densidade se comporta como um meio gerenciado.Um ECC mais forte ajuda, mas na prática torna-se apenas uma camada num conjunto de ferramentas mais amplo.Os sistemas reais geralmente dependem de vários mecanismos que trabalham juntos, e as equipes frequentemente descobrem que uma boa NAND em uma planilha de dados ainda precisa de políticas operacionais disciplinadas em campo.

Técnicas comuns de confiabilidade e gerenciamento:

• Loops de leitura e nova tentativa para rastrear desvios

• Tensões de referência de leitura adaptativas

• Programar/verificar sequenciamento mais conservador

• Programação de depuração/atualização em segundo plano

• Nivelamento de desgaste que evita gravações de blocos fracos

Operacionalmente, o mesmo NAND pode parecer excelente sob uma carga de trabalho e tenso sob outra.A agressividade com que o sistema escreve, o quão próximo da capacidade máxima ele é mantido e o quão inteligente ele programa a manutenção, tudo isso influencia a experiência vivida.A densidade tende a ser decidida na hora da compra;a estabilidade tende a ser conquistada durante a operação.

SLC (célula de nível único, 1 bit/célula)

O SLC armazena um bit por célula usando dois estados de tensão.A ampla margem de ruído normalmente se traduz em leituras e programas mais rápidos, menor taxa de erro bruto de bits e maior resistência.Em termos de controlador, o SLC muitas vezes parece indulgente: menos iterações de leitura e nova tentativa, mais espaço para ECC e menos sensibilidade a desvios sutis de tensão.

Onde a latência previsível é uma prioridade de design, o SLC pode reduzir a quantidade de coreografia de firmware necessária para manter a latência final calma.A memória SLC reduz a variação de desempenho sob carga pesada, o que reduz a necessidade de métodos complexos de suavização de latência.O custo por bit é mais alto, mas as equipes às vezes aceitam essa negociação quando o custo operacional do comportamento imprevisível já apareceu em SLAs perdidos ou em problemas de campo difíceis de reproduzir.

Cargas de trabalho comumente combinadas com SLC:

• Controle industrial e registro de automação

• Certos dispositivos de rede com metas de latência rigorosas

• Pipelines de registro de eventos de alta frequência

MLC (célula multinível, normalmente 2 bits/célula)

O MLC armazena dois bits por célula usando quatro estados de tensão e é frequentemente escolhido quando as equipes desejam um equilíbrio pragmático entre eficiência de custos e resistência.Comparado ao SLC, ele exige um controle mais rígido sobre o comportamento de programação/verificação e depende mais de calibração e ECC.Mesmo assim, com um controlador bem ajustado e uma carga de trabalho sensata, o MLC pode se comportar de uma forma que pareça mais estável do que temperamental.

Na prática, muitos projetos tratam o MLC como um nível robusto: ele pode sustentar atividades de gravação significativas sem forçar o sistema imediatamente para uma limitação agressiva ou manutenção pesada em segundo plano.Uma nuance que tende a ser importante na produção é a previsibilidade.Quando as rajadas de gravação chegam em momentos difíceis, os sistemas baseados em MLC geralmente mantêm a latência mais estável do que NAND mais denso operando sob a mesma política de firmware, o que pode tornar o planejamento de capacidade e os testes de desempenho menos desgastantes emocionalmente para a equipe que faz as rotações de plantão.

TLC (célula de nível triplo, 3 bits/célula)

O TLC armazena três bits por célula usando oito estados de tensão.Ele aumenta ainda mais a densidade e a eficiência de custos, ao mesmo tempo que aumenta a sensibilidade ao ruído, ao desgaste e ao desvio.Para evitar que o desempenho visível ao usuário pareça irregular, muitos dispositivos TLC empregam cache SLC (geralmente chamado de pseudo-SLC), onde as gravações recebidas primeiro chegam em um modo de margem mais ampla e depois são dobradas em TLC durante o tempo ocioso.

Esse mecanismo pode parecer excelente em benchmarks e rajadas curtas, e também pode expor rapidamente a dependência da carga de trabalho em campo.Gravações curtas e intermitentes podem parecer extremamente rápidas;gravações sustentadas podem ficar lentas quando o cache é preenchido e a dobra se torna o fator de ritmo.As equipes que implantam o TLC com sucesso tendem a tratar o cache e o pipeline dobrável como elementos de design de primeira classe, e não como detalhes de implementação incidentais.

Comportamentos de desempenho do TLC frequentemente vistos na implantação:

• Gravações intermitentes: alta velocidade de gravação aparente enquanto o cache tem espaço

• Gravações sustentadas: taxa de transferência reduzida após a saturação do cache

• Janelas ociosas: a dobra é concluída e o desempenho é recuperado

Uma maneira útil de enquadrar o TLC é que ele não seja lento por padrão.Ele tende a parecer lento quando o sistema é forçado a se comportar como um coletor de gravação contínuo, sem tempo ocioso, área livre ou largura de banda dobrável suficiente para alcançá-lo.

QLC (célula de nível quádruplo, 4 bits/célula)

O QLC armazena quatro bits por célula usando dezesseis estados de tensão e visa densidade máxima e baixo custo por bit.O espaçamento de tensão mais restrito geralmente aumenta as taxas de erro bruto e reduz a resistência de gravação, o que muda os casos de uso mais adequados para perfis de leitura pesada ou de gravação leve.

Perfis que normalmente correspondem ao QLC:

• Bibliotecas de conteúdo com modificações pouco frequentes

• Camadas de dados frias a quentes

• Arquivamento em grande escala com leituras periódicas

Uma coisa que muitas vezes pega as equipes desprevenidas é que o QLC ainda pode oferecer um forte rendimento de leitura e uma experiência sólida quando o caminho de gravação é cuidadosamente restringido.Projetos bem-sucedidos tendem a moldar gravações, lotes e buffers, em vez de atualizar constantemente pequenos pedaços, e reservam área livre suficiente para que a coleta de lixo não transforme atividades rotineiras em turbulência amplificada por gravação.Do ponto de vista da engenharia, o QLC tende a recompensar mais o design da carga de trabalho e a disciplina política do que as expectativas de substituição imediata.

Classificação por Layout Físico

O layout físico influencia como a NAND dimensiona a capacidade e como ela se comporta eletricamente.O NAND plano 2D aumenta a densidade reduzindo os recursos no plano do chip, enquanto o NAND 3D aumenta a densidade empilhando camadas verticalmente.A mudança da indústria em direção ao 3D não foi apenas uma preferência de fabricação;também refletiu a dificuldade prática de impulsionar a escala planar sem provocar graves efeitos de interferência e restrições litográficas.

Um benefício menos glamoroso, mas frequentemente apreciado, do 3D NAND é que ele pode recuperar alguma margem elétrica em comparação com o encolhimento planar extremo.Uma maior escala vertical fornece opções de design que podem melhorar a retenção de dados e reduzir alguns tipos de interferência. Dito isto, o empilhamento introduz sua própria variabilidade, diferenças de camada para camada, não uniformidades de processo e padrões espaciais que evoluem com o desgaste, de modo que o controlador ainda precisa aprender a personalidade do dispositivo ao longo do tempo e compensar adequadamente.

NAND 2D

Planar NAND organiza células em uma superfície plana e historicamente dimensionadas diminuindo a geometria.Em nós muito pequenos, os efeitos parasitas e de acoplamento tornam-se mais difíceis de controlar, e a resistência e a retenção podem tornar-se mais sensíveis aos detalhes da carga de trabalho.A NAND planar ainda aparece em projetos legados e em alguns produtos com custo otimizado, mas seu caminho de escalabilidade é limitado em comparação com abordagens 3D modernas.

Operacionalmente, a NAND planar geralmente responde melhor ao comportamento conservador de gravação e se beneficia do generoso provisionamento excessivo.Quando os dispositivos funcionam perto da capacidade total com atualizações aleatórias frequentes, quedas de desempenho podem aparecer mais cedo devido à pressão da coleta de lixo e ao desgaste acelerado, um resultado que pode parecer frustrante quando aparece repentinamente, mesmo que o mecanismo subjacente seja gradual.

NAND 3D

O 3D NAND empilha células verticalmente para aumentar a capacidade e reduzir a dependência do encolhimento planar agressivo.Essa abordagem suporta maiores capacidades de matrizes e embalagens, ao mesmo tempo que ajuda a manter custos gerenciáveis ​​e rendimento de fabricação.

Do ponto de vista do sistema, o 3D NAND incentiva um modelo operacional centrado no controlador: leituras adaptativas, gerenciamento de variações e atualização em segundo plano tornam-se partes rotineiras para manter o desempenho estável.SSDs baseados em 3D bem projetados podem parecer mais inteligentes na prática, principalmente porque o firmware trabalha ativamente para manter o dispositivo em um ponto operacional estável, em vez de permitir que a variação vaze para o comportamento visível do usuário.

Tendências de resistência e o que realmente determina a vida útil

As classificações de resistência são frequentemente fornecidas como faixas aproximadas de ciclo P/E, mas a resistência real pode variar com a temperatura e as condições de carga de trabalho.A vida útil real depende da geração do processo, do nivelamento de desgaste e da estratégia ECC, da quantidade de provisionamento excessivo, da temperatura operacional e do perfil de amplificação de gravação criado pela carga de trabalho e pela política de firmware.

Faixas de resistência comumente citadas:

• SLC: ~100.000 ciclos P/E

• MLC: ~3.000–10.000 ciclos P/E

• TLC: ~500 ciclos P/E

• QLC: ~150 ciclos P/E

Em muitas implantações, a resistência é consumida mais rapidamente pela amplificação evitável do que pelas gravações lógicas do usuário.As equipes geralmente prolongam mais a vida útil mantendo espaço livre suficiente, reduzindo pequenas reescritas aleatórias constantes e permitindo tempo ocioso para dobrar e coletar lixo do que simplesmente selecionando uma classe de maior resistência no papel.A seleção da mídia influencia o ponto de partida, mas o comportamento da carga de trabalho e a política do controlador geralmente decidem quanto da resistência teórica é realmente alcançada.

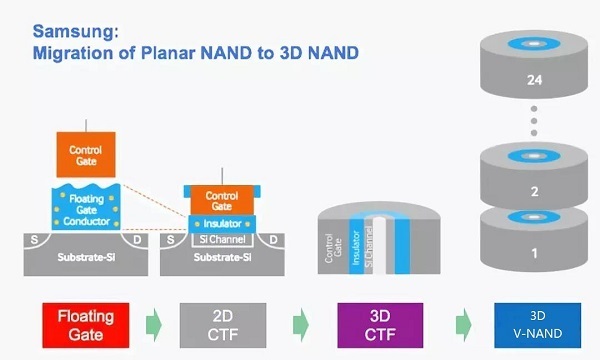

Flash NAND 3D: Dimensionamento Vertical e Desafios de Fabricação

O 3D NAND aumenta a densidade de armazenamento empilhando células de memória verticalmente, em vez de depender principalmente de uma redução planar agressiva.Em vez de diminuir continuamente o tamanho da célula lateral, a capacidade é aumentada empilhando mais camadas para colocar células adicionais na mesma área do wafer.

Essa mudança arquitetônica tornou-se necessária porque a NAND planar finalmente atingiu um ponto em que a redução adicional criou graves problemas de confiabilidade e variabilidade.À medida que as células se tornaram menores, as margens de armazenamento de carga diminuíram, o comportamento de vazamento tornou-se mais difícil de controlar e as distribuições de tensão limite tornaram-se cada vez mais sensíveis à variação de fabricação.

Em dimensões planares avançadas, mesmo pequenos desvios de processo podem produzir variações elétricas mais amplas entre wafers e lotes.O resultado foi uma janela de processo progressivamente mais estreita, onde manter a resistência estável, a retenção e o comportamento de erro se tornou mais difícil e mais caro.

O 3D NAND reduziu a dependência da indústria da litografia planar extrema, mudando a pressão de escala em direção à integração vertical, em vez de pura contração lateral.Como resultado, o escalonamento NAND moderno é muitas vezes impulsionado mais pela contagem de camadas, qualidade de integração e consistência de fabricação do que apenas pela marca agressiva de nanômetros.

Por que a indústria foi além do NAND planar

O dimensionamento planar NAND eventualmente encontrou limitações físicas que tornaram a redução contínua cada vez mais impraticável.Células planares menores armazenam menos carga, tornando a separação da tensão limite mais vulnerável a vazamentos, interferência elétrica e desvio de retenção.

À medida que as dimensões se estreitaram ainda mais, vários problemas tornaram-se cada vez mais difíceis de gerir:

• Margem de armazenamento de carga reduzida

• Interferência célula a célula mais forte

• Maior sensibilidade a vazamentos

• Distribuições de tensão limite mais estreitas

• Maior variabilidade de processo entre wafers

Embora a litografia avançada ainda pudesse melhorar a densidade, a complexidade de fabricação e os custos de variabilidade aumentaram rapidamente.Em muitos casos, a redução da NAND planar produziu ainda retornos decrescentes porque a confiabilidade e o comportamento do rendimento se tornaram mais difíceis de estabilizar na produção de alto volume.

O 3D NAND ofereceu uma alternativa mais escalonável, aumentando a densidade de armazenamento verticalmente e permitindo que muitas dimensões laterais permanecessem comparativamente relaxadas.Isso ajudou os fabricantes a continuar melhorando o custo por bit sem depender inteiramente de um escalonamento planar cada vez mais agressivo.

A mudança também mudou a natureza da otimização de processos.Em vez de se concentrar quase inteiramente em dimensões litográficas menores, o esforço de engenharia direcionou-se para a formação de pilhas, controle de geometria vertical, qualidade de deposição e uniformidade de pilhas longas.

Flash Charge-Trap e arquiteturas de alta camada

Muitos dispositivos 3D NAND modernos usam Charge-Trap Flash (CTF) em vez de estruturas tradicionais de porta flutuante.Ambas as abordagens armazenam carga para mudar a tensão limite e representam estados de dados, mas diferem na forma como a carga é armazenada fisicamente dentro da célula de memória.

A NAND de porta flutuante armazena elétrons dentro de uma porta flutuante condutora isolada por camadas de óxido.Em vez disso, o flash de armadilha de carga armazena elétrons dentro de camadas isolantes de armadilha, comumente baseadas em materiais de nitreto de silício.

Essa distinção torna-se cada vez mais importante à medida que a contagem de camadas aumenta, porque as estruturas 3D altas amplificam a variação de fabricação e os efeitos de interferência elétrica.

O CTF geralmente se alinha melhor com arquiteturas de alta camada porque o mecanismo distribuído de armazenamento de armadilhas pode tolerar alguma variação do processo de forma mais eficaz do que estruturas condutivas de porta flutuante extremamente pequenas.

À medida que a altura da pilha aumenta, diversas fontes de variação tornam-se naturalmente mais difíceis de controlar:

• Desvio na espessura do filme

• Variação na qualidade da interface

• Inconsistência do perfil de gravação

• Compensações de correspondência entre câmaras

• Não uniformidade na altura da pilha

Em ambientes práticos de fabricação, essas variações se acumulam gradualmente em muitas camadas e etapas do processo.As arquiteturas Charge-Trap ajudam a reduzir a sensibilidade a alguns desses efeitos, especialmente quando se torna cada vez mais difícil manter a uniformidade estrutural perfeita em pilhas muito altas.

Para muitas equipes de processo, o valor de longo prazo do CTF não é simplesmente o fato de ele funcionar eletricamente, mas o fato de ele permanecer fabricável e estável em grandes volumes de wafer, múltiplas ferramentas e longos ciclos de produção, onde pequenos desvios de processo se tornam inevitáveis.

Desafios de dimensionamento em NAND 3D de alta camada

À medida que a contagem de camadas 3D NAND continua aumentando, os principais desafios de dimensionamento passam da simples redução da largura de linha para o complexo controle de integração tridimensional.Pilhas mais altas introduzem mais etapas de processo, estruturas mais altas e mais oportunidades para que pequenas variações se acumulem em diferenças elétricas mensuráveis.

Um dos desafios mais difíceis é a gravação profunda do canal vertical.Canais de alta proporção devem passar por pilhas extremamente altas, mantendo um controle dimensional rígido de cima para baixo.

Vários comportamentos relacionados à gravação são monitorados de perto durante o processamento:

• Controle de redução gradual

• Efeitos de micro-carregamento

• Danos nas paredes laterais

• Consistência de dimensão crítica de cima para baixo

Mesmo pequenas variações de perfil podem ampliar as distribuições de tensão limite e aumentar a carga de trabalho do ECC posteriormente durante a operação do dispositivo.Problemas que parecem menores durante a triagem inicial às vezes tornam-se muito mais visíveis após aumentos de produção em larga escala e testes de confiabilidade de longo prazo.

A deposição uniforme de material também se torna mais difícil à medida que a altura da pilha aumenta.Estruturas mais altas são mais sensíveis a gradientes de espessura, limitações de cobertura de degraus e inconsistências de interface em topografia profunda.

A não uniformidade de deposição pode afetar diretamente:

• Comportamento da capacitância

• Características de tunelamento

• Estabilidade de retenção

• Programar e apagar consistência

Em contagens de camadas mais baixas, alguma variação pode permanecer administrável.No entanto, à medida que as pilhas se tornam mais altas, as não uniformidades anteriormente aceitáveis ​​podem começar a limitar o dimensionamento, a resistência ou a estabilidade da distribuição a longo prazo.

A variação célula a célula também se torna cada vez mais importante em estruturas de alta densidade.A variabilidade emerge de diferenças geométricas, inconsistências de materiais, danos induzidos pelo processo e interferência elétrica entre células vizinhas.

Os principais contribuintes para a variação elétrica geralmente incluem:

• Variação do diâmetro do canal

• Mudanças no comprimento do portão

• Inconsistência na altura da pilha

• Variação de densidade de armadilha

• Diferenças na qualidade da interface

• Danos induzidos por corrosão

Como resultado, o NAND 3D moderno depende cada vez mais da otimização coordenada entre a engenharia de dispositivos e os algoritmos do controlador.ECC mais forte, métodos adaptativos de leitura e novas tentativas e estratégias de programação refinadas ajudam a compensar a propagação elétrica que as melhorias do processo por si só não podem mais eliminar totalmente.

Em última análise, o rendimento e a confiabilidade definem os limites econômicos do escalonamento NAND de alta camada.A adição de camadas aumenta a complexidade do processo, as oportunidades totais de exposição a defeitos e as despesas gerais de fabricação em toda a linha de produção.

Vários fatores influenciam fortemente o rendimento e o comportamento dos custos:

• Frequência de retrabalho

• Redução de rendimento

• Armazenamento de dispositivos pesados

• Acúmulo de defeitos em etapas adicionais do processo

Um projeto pode atingir metas de densidade impressionantes e ainda enfrentar dificuldades comerciais se a variação de confiabilidade se tornar instável ou se o rendimento da fabricação cair muito acentuadamente.Na prática, as estratégias de expansão mais bem-sucedidas são muitas vezes aquelas que mantêm rendimentos estáveis, resistência previsível e comportamento de produção gerenciável em volumes de produção de longo prazo.

Por que a contagem de camadas é mais importante do que rótulos “nm”

Na NAND 3D, o progresso do dimensionamento geralmente é medido de forma mais significativa por meio da contagem de camadas, densidade de armazenamento efetiva e custo por bit, em vez de marcas nanométricas extremamente agressivas.

Ao contrário dos dispositivos lógicos de última geração, onde o dimensionamento depende fortemente da redução das dimensões laterais dos transistores, o 3D NAND alcança grande parte de sua melhoria por meio do empilhamento vertical e da integração arquitetônica.

Isso muda a forma como o esforço de engenharia é distribuído entre o desenvolvimento e a fabricação.Em vez de se concentrarem principalmente em geometrias planas menores, as equipes passam mais tempo resolvendo problemas relacionados a:

• Consistência de integração vertical

• Uniformidade de pilha

• Gerenciamento de estresse do filme

• Controle de processo de canal profundo

• Variabilidade elétrica em estruturas altas

Como resultado, o 3D NAND segue um roteiro de dimensionamento mais centrado na estrutura, em vez de um roteiro puramente centrado na litografia.O desafio prático não é simplesmente aumentar a contagem de camadas, mas garantir que pilhas mais altas continuem proporcionando rendimento, resistência, retenção e confiabilidade a longo prazo aceitáveis ​​em escala de produção.

Aplicativos NAND Flash e implantação no mundo real

O flash NAND é usado em produtos eletrônicos de consumo, sistemas industriais, plataformas automotivas, equipamentos de rede, infraestrutura em nuvem e dispositivos incorporados.No entanto, a implantação bem-sucedida depende menos de rótulos de marketing e mais de quão bem a arquitetura NAND corresponde ao comportamento real da carga de trabalho do sistema.

Em ambientes práticos de engenharia, a confiabilidade e a vida útil são moldadas não apenas pela tecnologia flash em si, mas também pelo comportamento do controlador, intensidade de gravação, condições de temperatura, frequência de atualização e demandas de retenção de longo prazo.

À medida que a densidade NAND continua aumentando, o design do sistema com reconhecimento de carga de trabalho torna-se cada vez mais importante porque a resistência, a estabilidade da latência e o comportamento de retenção podem variar drasticamente dependendo de como o meio de armazenamento é usado.

Combinando tipos NAND com cargas de trabalho reais

Diferentes tipos de NAND são otimizados para diferentes padrões de carga de trabalho, expectativas de resistência e metas de custo.

Em implantações reais, a solução com melhor desempenho geralmente é aquela cujo comportamento de gravação se alinha mais naturalmente com os pontos fortes e as limitações da arquitetura NAND selecionada.

O SLC NAND é comumente usado em ambientes onde a confiabilidade, a estabilidade de retenção e a alta resistência à gravação são mais importantes do que a densidade de armazenamento.Sistemas industriais e embarcados frequentemente preferem designs SLC ou pseudo-SLC porque esses dispositivos podem permanecer desligados por longos períodos enquanto ainda precisam ser inicializados de forma confiável, sem corrupção de dados.

O SLC é frequentemente selecionado para:

• Firmware de inicialização

• Metadados críticos

• Registro de eventos

• Armazenamento de configuração industrial

• Sistemas embarcados de longa duração

Essas cargas de trabalho geralmente envolvem atividade de gravação concentrada e baixa tolerância a comportamentos de falha inesperados.Mesmo alterações relativamente pequenas de firmware, como maior frequência de registro ou coleta de telemetria mais agressiva, podem acelerar o desgaste se os orçamentos de gravação não forem gerenciados com cuidado.

O TLC NAND domina os principais mercados de armazenamento porque equilibra razoavelmente bem custo, densidade e resistência quando combinado com controladores eficazes e gerenciamento de carga de trabalho.Em muitos sistemas, o TLC se comporta de maneira confiável quando a amplificação de gravação é controlada e a pilha de armazenamento evita atividades desnecessárias de reescrita.

As técnicas de controlador comuns usadas com TLC incluem:

• Nivelamento de desgaste

• Forte implementação de ECC

• Gerenciamento de blocos defeituosos

• Estratégias de cache inteligentes

• Suporte ao provisionamento excessivo

Na prática, o desempenho e a resistência do TLC geralmente dependem muito do comportamento de gravação do software.Os sistemas que gravam em lote com eficiência e reduzem a atividade de reescrita aleatória frequentemente alcançam uma operação muito mais estável no longo prazo do que os sistemas que geram cargas de trabalho descontroladas de gravação pequena.

O QLC NAND é cada vez mais usado em ambientes de leitura intensa, onde grande capacidade e menor custo por bit são mais importantes do que resistência sustentada à gravação.Esses sistemas geralmente dependem de armazenamento em cache, camadas ou manipulação de gravação em estágios para reduzir o estresse direto na própria NAND.

A implantação do QLC geralmente aparece em:

• Armazenamento de arquivos

• Infraestrutura de distribuição de conteúdo

• Plataformas de armazenamento refrigerado

• Camadas de dados quentes

• Armazenamento de consumo de grande capacidade

Os sistemas QLC geralmente se comportam de maneira mais previsível quando as cargas de trabalho enfatizam:

• Grandes gravações sequenciais

• Consolidação de antecedentes

• Comportamento de cache gerenciado

• Migração de dados dinâmicos para níveis de armazenamento mais rápidos

Sem uma modelagem cuidadosa da carga de trabalho, os sistemas QLC podem experimentar lentidão de gravação sustentada perceptível, latência inconsistente e limitações de resistência anteriores quando as regiões de cache ficam saturadas.

Em todas as classes NAND, uma lição recorrente no setor permanece consistente: a disciplina da carga de trabalho muitas vezes afeta a confiabilidade tão fortemente quanto a própria tecnologia NAND.

Uso de NAND em sistemas de consumo, automotivos, industriais e de comunicações

O flash NAND aparece em uma ampla variedade de mercados, mas cada ambiente de aplicação impõe diferentes padrões de estresse e expectativas de confiabilidade ao sistema de armazenamento.

Em eletrônicos de consumo, A NAND armazena sistemas operacionais, aplicativos, firmware, conteúdo de mídia e dados de cache temporário.É comumente usado em smartphones, smart TVs, câmeras, consoles de jogos, impressoras, tablets e outros dispositivos portáteis.Nesses sistemas, picos de latência e gravações sustentadas lentas podem afetar fortemente a capacidade de resposta do dispositivo, especialmente durante a gravação contínua da câmera, atualizações do sistema operacional, sincronização em segundo plano, instalação de jogos e aplicação de patches.Por causa disso, os controladores geralmente se concentram no manuseio mais suave da carga de trabalho durante a operação normal.

Sistemas automotivos impõem exigências muito mais rigorosas em termos de confiabilidade, retenção de longo prazo e estabilidade de temperatura.Os dispositivos NAND em veículos podem operar por muitos anos sob condições térmicas elevadas enquanto lidam com dados de infoentretenimento, armazenamento de navegação, plataformas telemáticas, controladores de domínio, atualizações de firmware, registro contínuo e tarefas de armazenamento relacionadas a ADAS.Para suportar essas condições, os projetos de armazenamento automotivo geralmente usam orçamentos de gravação conservadores, testes de qualificação extensivos, isolamento de partição para dados com alta rotatividade e validação de confiabilidade de ciclo de vida longo.

Sistemas industriais e de infraestrutura muitas vezes priorizam o comportamento previsível de longo prazo em detrimento da densidade máxima.NAND é usado em PLCs, controladores industriais, sistemas de medição, terminais POS, plataformas robóticas e infraestrutura de controle de iluminação.Como a manutenção de muitas implantações é difícil ou cara, esses sistemas geralmente dependem de monitoramento de integridade explícito, políticas simplificadas de gerenciamento de flash, comportamento reduzido de gravação aleatória e planejamento de resistência conservador para melhorar a retenção e o comportamento de falha normal.

Equipamento de comunicação usa NAND para armazenamento de firmware, registro, buffer e gerenciamento de configuração em modems, sistemas de telecomunicações, equipamentos de rede, módulos M2M e dispositivos VoIP.Atualizações frequentes e registros contínuos podem criar regiões de desgaste concentradas se o manuseio de dados não for gerenciado cuidadosamente.Plataformas de comunicação confiáveis ​​geralmente tratam o gerenciamento de firmware como um processo de ciclo de vida controlado, usando preparação, validação, manipulação de commits e procedimentos de recuperação seguros para reduzir o estresse de sobregravação repetida e melhorar a recuperação durante atualizações interrompidas ou eventos de energia inesperados.

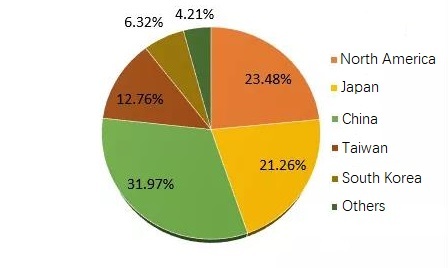

Escala de produção, tendências de custos e crescimento do mercado

Mesmo durante períodos de instabilidade de preços ou desaceleração temporária do mercado, o volume de remessas de NAND de longo prazo continua crescendo porque a geração geral de dados e a demanda de armazenamento local continuam aumentando em quase todos os principais setores.

O crescimento é impulsionado por duas tendências principais que ocorrem simultaneamente:

• Os aplicativos armazenam continuamente mais dados localmente

• Os fabricantes melhoram continuamente os bits por wafer por meio do escalonamento

O crescimento do lado da procura está normalmente ligado a:

• Mídia de alta resolução

• Plataformas de software maiores

• Cache local expandido

• Crescimento do armazenamento em dispositivos de borda

• Expansão de dados relacionados à IA

As melhorias no dimensionamento do lado da oferta são normalmente impulsionadas por:

• Maiores contagens de camadas 3D NAND

• Maiores rendimentos de fabricação

• Melhor controle do processo

• Tecnologias de células mais densas

Em muitos mercados, o consumo total de armazenamento continua a aumentar mesmo quando o volume de envio de dispositivos flutua, porque a capacidade de armazenamento por dispositivo continua a aumentar ao longo do tempo.

À medida que as tecnologias NAND se tornam mais densas, a confiabilidade a longo prazo depende cada vez mais da otimização coordenada entre:

• Arquitetura NAND

• Algoritmos de controlador

• Capacidade ECC

• Comportamento da carga de trabalho

• Gerenciamento de gravação de software

Os sistemas que gerenciam ativamente os padrões de gravação, monitoram as condições de saúde e planejam o comportamento do envelhecimento geralmente mantêm um desempenho estável ao longo da vida, mesmo quando usam tecnologias NAND de alta densidade.Os sistemas que ignoram a disciplina da carga de trabalho geralmente apresentam variabilidade, independentemente do grau NAND anunciado ou das especificações teóricas de resistência.

Conclusão

O NAND Flash evoluiu para uma das tecnologias de armazenamento mais importantes da eletrônica moderna porque combina alta capacidade, fabricação escalonável e custo por bit competitivo.No entanto, o comportamento confiável da NAND depende da compreensão de suas limitações físicas e do projeto de sistemas que funcionem com sua programação de página, comportamento de apagamento de bloco, acúmulo de desgaste e restrições de margem de tensão, e não contra elas.À medida que a densidade de armazenamento aumenta por meio de TLC, QLC e empilhamento 3D NAND avançado, a função dos controladores, ECC, nivelamento de desgaste, coleta de lixo, gerenciamento de leitura adaptativo e modelagem de carga de trabalho se torna ainda mais crítica para manter uma operação estável a longo prazo.A resistência e o desempenho no mundo real não são determinados apenas pelas células de memória, mas pela interação entre a arquitetura NAND, a estratégia do controlador, o comportamento do firmware, o gerenciamento de espaço livre e os padrões de carga de trabalho do aplicativo.Os sistemas que levam em conta esses fatores no início do processo de projeto normalmente alcançam confiabilidade mais previsível, desempenho mais suave e vida operacional mais longa em ambientes de consumo, industriais, automotivos e de armazenamento em grande escala.

Perguntas frequentes [FAQ]

1. Por que o flash NAND é considerado um meio de armazenamento gerenciado em vez de uma simples memória?

O flash NAND não suporta naturalmente a substituição direta em nível de byte como a RAM tradicional.Ele opera usando programação em nível de página e apagamento em nível de bloco, o que significa que as atualizações de dados geralmente exigem remapeamento, coleta de lixo e gerenciamento em segundo plano antes que novas gravações possam ocorrer.Devido a esse comportamento, os controladores e o firmware tornam-se essenciais para o nivelamento de desgaste, tratamento de blocos defeituosos, correção de ECC e mapeamento lógico-físico.Em sistemas reais, o controlador determina em grande parte se o NAND se comporta suavemente ou se torna instável sob cargas de trabalho sustentadas.

2. Por que os sistemas flash NAND enfrentam pequenas gravações aleatórias em comparação com cargas de trabalho sequenciais?

A arquitetura NAND é otimizada para grandes transferências sequenciais, em vez de atualizações dispersas no local.Como as páginas existentes não podem ser simplesmente substituídas, as gravações aleatórias acionam o comportamento de cópia na gravação, atualizações de metadados e atividade de coleta de lixo.Essas operações aumentam a amplificação de gravação, reduzem a resistência e criam picos de latência.As gravações sequenciais se alinham mais naturalmente com as estruturas de blocos e páginas NAND, permitindo que os controladores mantenham uma taxa de transferência mais estável e reduzam a sobrecarga em segundo plano.

3. Como a Flash Translation Layer (FTL) influencia a confiabilidade e o desempenho do SSD?

A camada de tradução Flash atua como uma camada de virtualização entre o sistema host e as células NAND físicas.Em vez de substituir as páginas existentes, o FTL redireciona as atualizações para páginas novas enquanto marca as mais antigas como obsoletas.Isso permite operação de cópia na gravação, coleta de lixo, nivelamento de desgaste e continuidade de endereço lógico.Na prática, a estabilidade do SSD depende muito de quão inteligentemente o FTL lida com a consistência dos metadados, o gerenciamento do espaço livre e a recuperação após uma perda inesperada de energia.

4. Por que o aumento de bits por célula reduz a resistência e as margens de confiabilidade da NAND?

À medida que a NAND passa de SLC para MLC, TLC e QLC, cada célula deve representar mais estados de tensão limite.Isto estreita a margem de tensão que separa os estados adjacentes, tornando a célula mais sensível a ruído, vazamento de carga, desvio de temperatura, perturbação de leitura e interferência de células vizinhas.Portanto, NAND de maior densidade requer ECC mais forte, limites de leitura adaptáveis, políticas de atualização e algoritmos de controlador mais sofisticados para manter uma operação confiável ao longo do tempo.

5. Por que os SSDs TLC e QLC geralmente apresentam desempenho de burst rápido, mas gravações sustentadas mais lentas?

Muitas unidades TLC e QLC usam cache pseudo-SLC para armazenar temporariamente os dados recebidos em estados de margem de tensão mais amplos.Durante rajadas curtas, esse cache oferece alta velocidade de gravação aparente.No entanto, uma vez preenchido o cache, o controlador deve dobrar os dados em estados TLC ou QLC mais densos em segundo plano.Cargas de trabalho de gravação sustentadas podem, portanto, expor velocidades de programação nativas mais lentas, aumentar a pressão de coleta de lixo e reduzir a consistência da taxa de transferência.

6. O que torna a proteção contra perda de energia tão crítica em sistemas de armazenamento baseados em NAND?

Como as atualizações NAND dependem muito de tabelas de mapeamento e gravações em estágios, a perda repentina de energia pode interromper as atualizações de metadados ou deixar as páginas parcialmente programadas.Sem mecanismos de proteção, isso pode corromper mapeamentos lógicos ou criar estados de armazenamento inconsistentes que são difíceis de recuperar.Projetos mais sofisticados geralmente usam registro em diário, confirmações de metadados atômicos, estratégias de buffer e capacitores de retenção de energia para preservar a integridade do mapeamento durante desligamentos inesperados.

7. Por que a indústria fez a transição das arquiteturas NAND planar para NAND 3D?

A Planar NAND eventualmente encontrou limites de escala, pois a redução do tamanho das células aumentava os problemas de vazamento, interferência e variabilidade.O 3D NAND resolveu esses problemas empilhando células verticalmente, em vez de depender inteiramente de geometrias laterais menores.Isso permitiu que os fabricantes aumentassem a densidade por meio de camadas adicionais e, ao mesmo tempo, reduzissem a dependência de escalas litográficas extremamente agressivas.A transição melhorou o dimensionamento do custo por bit e restaurou alguma margem elétrica que se tornou difícil de manter em NAND planar altamente dimensionado.

8. Como o flash charge-trap (CTF) melhora a escalabilidade no NAND 3D moderno?

Ao contrário do NAND de porta flutuante tradicional, o flash de armadilha de carga armazena carga dentro de camadas de armadilha isolantes, em vez de portas flutuantes condutivas.Essa estrutura tolera melhor parte da variabilidade introduzida por pilhas 3D muito altas, incluindo variação de espessura de filme, inconsistências de gravação e desvio de processo camada a camada.Em NAND com alta contagem de camadas, o CTF geralmente fornece um comportamento de integração mais gerenciável e melhor escalabilidade para processos de fabricação modernos.

9. Por que o espaço livre afeta fortemente o desempenho e a resistência do SSD NAND?

Os controladores contam com páginas livres disponíveis e blocos sobressalentes para realizar a coleta de lixo com eficiência.Quando uma unidade se aproxima da capacidade total, o controlador tem menos espaço para realocar dados válidos, aumentando a amplificação de gravação e a atividade de limpeza em segundo plano.Isso geralmente causa picos de latência imprevisíveis, menor desempenho sustentado e desgaste acelerado.Manter a área livre e evitar a operação constante quase completa geralmente melhora a capacidade de resposta e a resistência a longo prazo.

10. Por que muitos sistemas embarcados combinam flash NOR para armazenamento de inicialização e flash NAND para armazenamento em massa?

O flash NOR oferece leituras aleatórias rápidas e capacidade de execução no local (XIP), tornando-o ideal para bootloaders e pequenas imagens de firmware que exigem comportamento determinístico de inicialização.Enquanto isso, o flash NAND oferece densidade muito maior e menor custo por bit para armazenar grandes conjuntos de dados, logs, mídia e dados de aplicativos.A divisão de responsabilidades entre NOR e NAND permite que os sistemas equilibrem o desempenho de inicialização confiável com armazenamento eficiente de alta capacidade.
