O que é um Amplificador de Potência? Princípios de Funcionamento, Classes e Desempenho

Os amplificadores de potência aumentam a potência de pequenos sinais de entrada para que possam acionar cargas como altifalantes, antenas e sistemas eletrônicos de alta potência. O seu desempenho depende de fatores como polarização, feedback, controle térmico, eficiência, estabilidade e entrega de potência. Este artigo explica como os amplificadores de potência funcionam, a operação das diferentes classes de amplificadores e os desafios práticos de design envolvidos na obtenção de uma amplificação estável, confiável e eficiente.

Catálogo

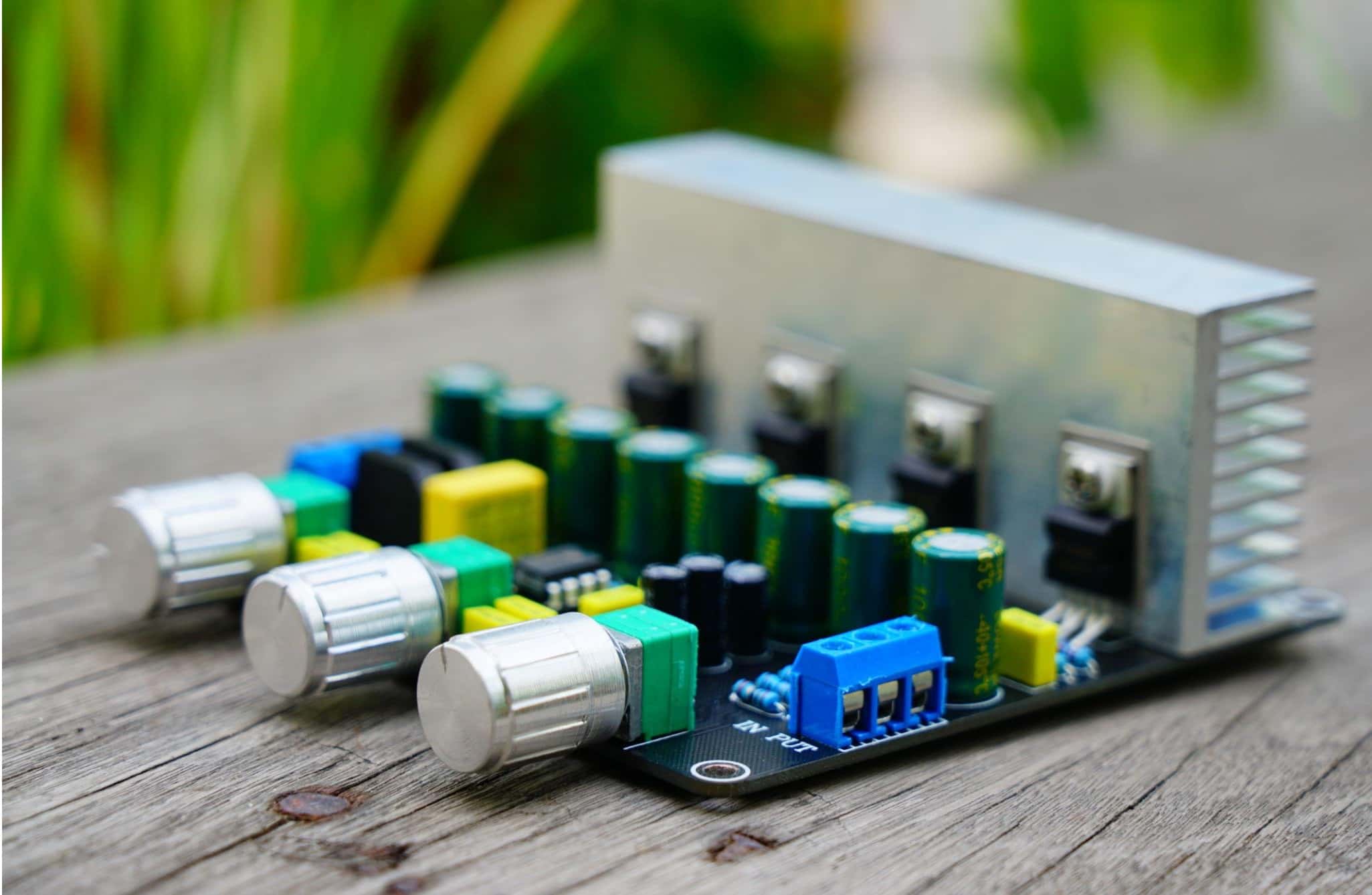

Como Funciona um Amplificador de Potência

Um amplificador de potência toma um pequeno sinal de entrada denso em informações e produz um sinal de saída maior que pode fornecer potência utilizável a uma carga. Um ponto comum de confusão aparece quando o sinal de entrada não fornece energia significativa, mas a saída transmite uma potência muito maior. A explicação torna-se clara após separar os papéis da fonte de sinal e da fonte de energia externa.

O que realmente aumenta

O dispositivo ativo funciona como um elemento de condução controlável, de modo que a energia de saída do amplificador é retirada dos trilhos de alimentação CC em vez de ser fabricada pela entrada. A forma de onda de entrada decide principalmente quando e quão fortemente o dispositivo conduz, o que, por sua vez, controla quanta energia da fonte chega à carga.

Um modelo mental prático que tende a ser útil sob pressão de depuração é o seguinte: a entrada é um sinal de comando, e a fonte de alimentação é o reservatório que fornece a energia de saída. Quando problemas aparecem em altos níveis de saída, a causa geralmente está relacionada à fonte de alimentação, aterramento ou caminhos de corrente, em vez da própria fonte de pequeno sinal.

Em estágios de saída BJT, a condução base-emissor influencia a corrente do coletor. É fácil ficar apegado à ideia de que o ganho do transistor (β) irá carregar o design, e essa crença pode ser reconfortante durante os cálculos iniciais. Na prática, os designs que se mantêm estáveis através da temperatura, variação entre unidades e envelhecimento são geralmente organizados de forma que o ganho e a linearidade gerais venham da arquitetura e do feedback circundantes, não da confiança em que β permanecerá gentil.

Em estágios MOSFET e GaN, a tensão do gate ajusta principalmente a condutividade do canal. Após a polarização ser ajustada adequadamente, a corrente de dreno torna-se uma réplica moldada da entrada. O gate parece fácil em estado estacionário porque consome muito pouca corrente CC, mas ainda exige respeito na operação dinâmica: capacitâncias e movimento de carga podem fazer o driver trabalhar mais do que o esperado, especialmente em alta frequência ou quando as bordas de comutação são agressivas.

Dispositivos Ativos Comuns Usados em Estágios de Potência:

• BJT

• MOSFET

• GaN HEMT.

Polarização: Selecionando uma Região de Operação que Permaneça Previsível

A polarização estabelece um ponto de operação de repouso para que o dispositivo permaneça na região pretendida durante toda a oscilação do sinal. A parte desconfortável, familiar a quem já assistiu a deriva da polarização durante uma longa sessão de bancada, é que a polarização correta na ativação pode não ser a polarização correta após a absorção térmica.

Em classes lineares, o ponto de polarização é escolhido para que o dispositivo permaneça em sua região linear ou quasi-linear durante a maior parte da forma de onda. Essa troca é diretamente visível em medições FFT e na temperatura do dissipador de calor.

Estágios push-pull expõem a tensão mais comum na região de crossover:

• Se a polarização for definida baixa, a distorção de crossover torna-se mensurável e, em aplicações de áudio, muitas vezes irritante subjetivamente em níveis baixos.

• Se a polarização for definida alta, a dissipação ociosa aumenta e a margem térmica se estreita de formas que podem tornar a confiabilidade a longo prazo menos certa.

Muitas construções práticas acabam por ser afinadas através da iteração: definir o viés, medir a distorção a baixo nível, aquecer a unidade, e depois medir novamente. O comportamento frio e quente pode diferir o suficiente para parecer que você está validando dois amplificadores diferentes, mesmo que o esquema não tenha mudado.

Opções de Classe Linear:

• Classe A

• Classe AB

• Classe B.

Na Classe D, os dispositivos de saída passam a maior parte do tempo agindo como chaves em vez de operar como elementos de condução linear. A entrada é transformada em um padrão de pulso (geralmente PWM ou um método de modulação relacionado), a etapa de potência comuta a fonte em uma rede de saída, e um filtro LC reconstrói a forma de onda de banda base na carga.

O trabalho de design aqui muitas vezes traz um tipo muito específico de ansiedade: aumentar a eficiência e aumentar a robustez nem sempre parecem estar alinhados. Uma maior eficiência pode aumentar a sensibilidade a parasitas, erros de tempo morto e artefatos de transição de chaveamento. Em hardware real, uma mudança de layout aparentemente menor, movendo um loop de alta corrente por alguns centímetros, pode inverter um design de um espectro limpo para EMI persistente que se recusa a desaparecer até que o caminho da corrente seja apertado.

Elementos Comuns de Modulação / Reconstrução:

• PWM

• Filtro de saída LC.

Linearidade e Estabilidade

Um amplificador de potência inclui muito mais do que um transistor de saída e um resistor. O circuito circundante controla a transferência de sinal, reduz a distorção e mantém a estabilidade em condições de carga difíceis. A operação estável com alto-falantes reativos, aterramento precário e condições de cabo difíceis depende de um cuidadoso design de circuito.

Feedback negativo é comumente aplicado para estabelecer ganho de laço fechado repetível e reduzir não-linearidade. Uma mentalidade produtiva é permitir que o comportamento de laço aberto seja imperfeito, às vezes até bagunçado, desde que seja previsível e estável o suficiente para que o feedback possa corrigir dentro da largura de banda que você se importa.

O feedback vem com obrigações. Se a mudança de fase se acumular e as margens não forem saudáveis, o amplificador pode oscilar ou vibrar, especialmente com cargas reativas ou cabos longos. Este é um daqueles modos de falha que podem parecer pessoalmente ofensivos quando aparecem apenas após a montagem, porque o esquema pode ter parecido impecável enquanto a implementação física silenciosamente mudou a dinâmica do loop.

Resistores de emissor (BJTs) ou resistores de fonte (MOSFETs) adicionam feedback local que lineariza o comportamento do dispositivo e melhora o compartilhamento de corrente entre dispositivos de saída em paralelo. Métodos de degeneração são muitas vezes preferidos porque ajudam a prevenir desequilíbrios de corrente causados por deriva de temperatura entre dispositivos pareados.

Esta técnica também melhora a consistência entre unidades, o que é importante quando o objetivo é um produto que se comporta da mesma forma na segunda-feira de manhã e após um ano no campo.

Componentes de Degeneração por Tipo de Dispositivo:

• Resistores de emissor (BJT)

• Resistores de fonte (MOSFET).

A compensação é utilizada para moldar a largura de banda e controlar o comportamento em alta frequência, particularmente onde parasitas podem dominar. As etapas de saída estão expostas porque a carga raramente é puramente resistiva em instalações reais.

O ambiente de carga introduz elementos que podem desestabilizar um design que, de outra forma, se comportaria bem:

• Alto-falantes podem ser indutivos e ressonantes.

• Cabos adicionam capacitância e indutância distribuídas.

• Conectores e fiação introduzem pequenas, mas significativas, descontinuidades de impedância.

Uma lição recorrente das transições de bancada para o campo é que estabilidade com um resistor de 8 ohms não garante estabilidade em um sistema vivo. As verificações de estabilidade geralmente vão melhor quando validadas contra cargas de pior caso, capacitivas, indutivas e combinações, em vez de apenas a carga de laboratório organizada.

Elemento Comum de Compensação e Amortecimento:

• Capacitores Miller

• Redes de avanço/recuo

• Redes Zobel

• Indutores de saída

• Resistores de limitador de porta/base.

Acoplamento de Saída e Gestão de CC: Mantendo CC Longe da Carga

Como muitas etapas de saída estão em um ponto de operação contínuo de CC, o design deve garantir que a carga não seja exposta a CC prejudicial. As pessoas tendem a ter sentimentos fortes sobre este tópico por uma razão simples: quando ocorrem falhas de CC, elas geralmente são caras, barulhentas e rápidas.

Amplificadores de fonte única podem usar um capacitor de acoplamento de saída para bloquear CC. Transformadores podem fornecer isolamento e transformação de impedância, mas são menos comuns em áudio de consumo moderno devido a tamanho, custo, restrições de largura de banda e mecanismos adicionais de distorção.

Opções de Acoplamento / Isolamento:

• Capacitor de acoplamento de saída

• Transformador.

Uma abordagem amplamente utilizada é uma fonte de alimentação em trilhos divididos (por exemplo, ±V rails) para que a saída possa ficar próxima de 0 V e ser acoplada DC à carga. Isso geralmente melhora o comportamento em baixa frequência e reduz a dependência de grandes eletrolíticos, mas desvia a atenção para o controle de offset e deriva a longo prazo.

Um servomotor DC pode corrigir pequenos offsets usando um caminho de feedback corretivo lento que evita perturbar a faixa de áudio. A circuitaria de proteção observa condições que tendem a arruinar alto-falantes e estágios de saída na prática: offset de saída, sobrecorrente e aumento de temperatura. Quando uma falha é detectada, pode desconectar a carga usando um relé ou um switch eletrônico.

O que torna esta área emocionalmente frustrante no laboratório é que o mau comportamento pode ser lento e atrasado. Pequenos offsets que parecem inofensivos durante a configuração inicial podem variar após imersão térmica ou após um transeunte de fornecimento. Projetos que sobrevivem ao uso real geralmente antecipam esses modos de falha inconvenientes e de baixo drama, ao invés de assumir que o sistema sempre permanecerá em um estado ideal constante.

Condições Comumente Monitoradas por Circuitos de Proteção:

• Offset DC de saída

• Sobrecorrente

• Sobretensão.

Uma maneira confiável de entender um amplificador de potência é tratá-lo como um sistema cujo comportamento é fortemente moldado pela fonte de alimentação, design térmico, layout de PCB, estratégia de proteção e laços de controle. A escolha do dispositivo (BJT vs MOSFET vs GaN) muda as restrições e abre diferentes oportunidades, mas o desempenho dia a dia é frequentemente dominado pela estratégia de polarização, estabilidade do laço e como o design responde a cargas reais e condições operacionais reais.

Em muitos designs confiáveis, o desempenho muitas vezes depende mais da implementação cuidadosa do que de componentes avançados. Fatores importantes incluem caminhos de retorno de corrente, estrutura de aterramento, colocação de compensação e controle de polarização estável através de variações de temperatura. Esses detalhes ajudam a criar amplificadores que permanecem estáveis, precisos e confiáveis durante testes e operação a longo prazo.

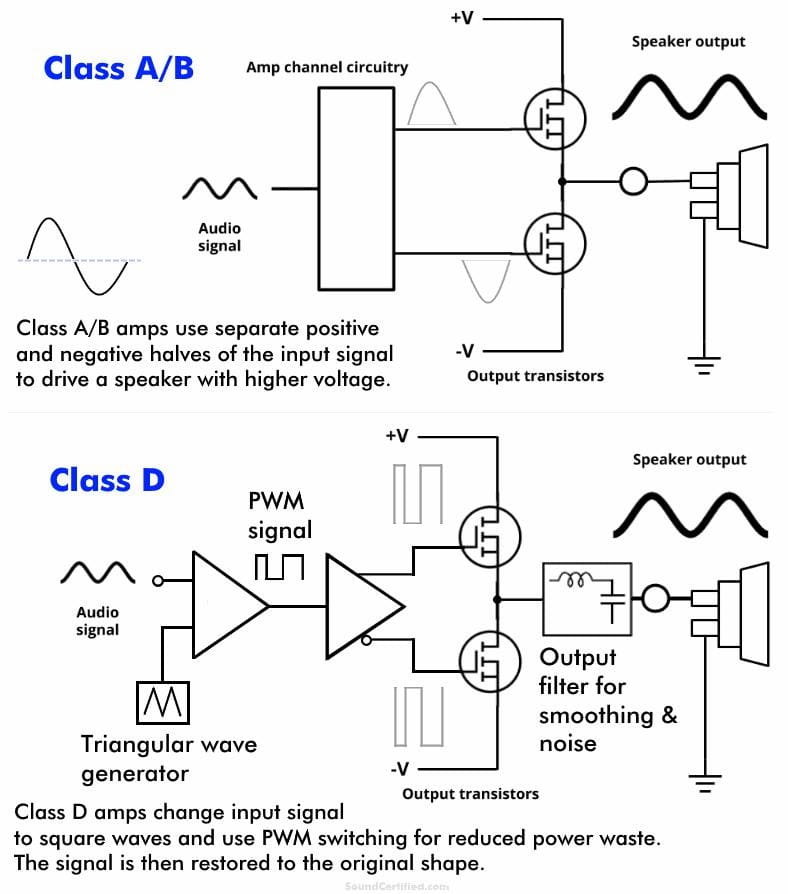

Classes de Amplificadores de Potência e Princípios de Operação

Amplificadores de potência são frequentemente agrupados por classe, um rótulo ligado ao ângulo de condução dos dispositivos de saída ao longo de um período de sinal. Esse rótulo também sugere uma escolha de design mais profunda: se os dispositivos de saída são esperados para se comportar como elementos lineares, como interruptores ou como uma mistura gerida de ambos.

Em produtos reais, o nome da classe raramente prevê por si só o resultado final da audição ou medição. O resultado tende a ser moldado por como o design se comporta quando as condições deixam de ser exemplares, como quando a temperatura aumenta, a carga se torna reativa ou as tolerâncias de fabricação se acumulam. Muitos problemas difíceis de design vêm de deriva lenta, condições de limites e transições de estado onde o comportamento estável do circuito deve ainda ser mantido.

Uma maneira prática de enquadrar as classes de amplificadores é voltar sempre a duas perguntas:

• Onde a energia acaba sendo dissipada em condições operacionais?

• O que mantém o comportamento de distorção consistente enquanto a temperatura e a carga variam?

Classe A

A Classe A mantém o dispositivo de saída conduzindo durante todo o ciclo. Como o dispositivo não desliga, não há intervalo de transição entre dispositivos, o que geralmente significa que não há artefato de crossover clássico a gerenciar. Quando o circuito é polarizado de forma conservadora, a linearidade de pequeno sinal pode parecer confortavelmente bem comportada, e o espectro de distorção muitas vezes permanece suave em vez de abrupto.

O trade-off aparece imediatamente na dissipação de potência. A Classe A consome uma corrente substancial mesmo em repouso, e essa corrente se transforma em calor, quer o áudio esteja tocando ou não. Em muitas construções reais, o esquemático deixa de ser o fator limitante muito antes do design térmico. É comum sentir confiança após uma simulação, para depois se sentir humilhado por um chassi que opera mais quente do que o esperado após uma hora na bancada.

O comportamento térmico acaba sendo definido por múltiplos detalhes físicos que interagem de maneiras que são fáceis de subestimar:

• Dimensionamento do dissipador e massa térmica

• Resistência térmica de junção para caixa e de caixa para dissipador

• Seleção de material de interface e consistência de pressão de montagem

• Caminhos de fluxo de ar, ventilação do invólucro e suposições de temperatura ambiente

Pessoas que depuraram amplificadores Classe A costumam lembrar-se das pequenas alterações físicas que não eram pequenas de forma alguma na prática. Por exemplo, realocar um dispositivo de detecção de polarização ou alterar seu acoplamento térmico pode mudar pontos de operação o suficiente para alterar a distorção e a estabilidade em longas sessões. Designs Classe A tendem a funcionar mais suavemente quando são tratados como sistemas térmicos com um circuito de áudio dentro deles, e não o contrário.

Classe B

A Classe B normalmente utiliza um arranjo de push-pull no qual cada dispositivo conduz aproximadamente metade da forma de onda. A eficiência melhora porque a corrente em repouso pode ser mantida baixa, e a dissipação do dispositivo cai significativamente quando não há sinal.

A dificuldade concentra-se na região de cruzamento zero. BJTs e MOSFETs reais não começam a conduzir em um limiar idealizado; eles precisam de tensão/corrente finitas e fazem a transição gradualmente. Esse comportamento pode criar um notch ou descontinuidade durante a comutação entre dispositivos, razão pela qual a operação pura da Classe B é raramente utilizada em sistemas de áudio de alta fidelidade.

No banco de testes, a Classe B pode parecer razoavelmente limpa em níveis de saída mais altos, mas se torna decepcionantemente óbvia em saídas baixas, onde a região de cruzamento ocupa uma fração maior da forma de onda. As cargas tornam isso mais complicado: os alto-falantes não apresentam um resistor arrumado, e a magnitude da impedância e o ângulo de fase variam com a frequência. Em termos práticos, a Classe B pode ser atraente por sua eficiência, mas tende a exigir um nível de disciplina de cruzamento zero que dispositivos reais e alto-falantes reais não proporcionam naturalmente.

Classe AB

A Classe AB pode ser vista como Classe B com um viés de repouso intencionalmente introduzido para que ambos os dispositivos conduzam levemente em torno do cruzamento zero. Essa sobreposição reduz a distorção de cruzamento, mantendo a eficiência muito mais próxima da Classe B do que da Classe A. Para muitos produtos de áudio, a Classe AB acaba sendo a "linha de base" familiar porque escala bem e se encaixa em uma ampla gama de preços e alvos de potência.

O que separa um projeto Classe AB confortável de um temperamental é geralmente o controle de viés na presença de calor. O viés é frequentemente definido com um multiplicador Vbe ou um servo de viés, e o mecanismo de viés deve acompanhar a temperatura com fidelidade suficiente para evitar a corrida desenfreada à medida que o dissipador de calor aquece. A parte difícil é que "acompanhar a temperatura" não é uma declaração puramente elétrica, também se trata de posicionamento mecânico e acoplamento térmico.

Os detalhes de implementação que frequentemente aparecem em construções reais incluem:

• Colocação do sensor de viés em relação aos dispositivos mais quentes

• Qualidade e repetibilidade do contato térmico com o dissipador de calor/dispositivo

• Sensibilidade à variação de montagem

• Deriva de aquecimento e comportamento da temperatura do invólucro em estado estacionário

Um padrão comum no campo é que um amplificador mede de forma impressionantemente limpa quando frio, depois deriva para distorção mais alta, ou mesmo estabilidade marginal, após o invólucro atingir o equilíbrio térmico. Os projetos Classe AB que envelhecem bem tendem a tratar o viés como um problema de controle dinâmico que deve permanecer estável ao longo do tempo, variação de unidade para unidade e ventilação realista. A baixa distorção raramente é um único ponto ideal; é mais como uma região estável que o projeto deve manter intacta à medida que o ambiente muda.

Classe C

A Classe C conduz por menos de 180° do ciclo. A forma de onda de corrente do dispositivo é intencionalmente muito diferente de senoidal, o que a torna uma má combinação para a fidelidade de áudio. Em sistemas de RF, essa distorção não é a saída final; é um estado intermediário que é moldado pela rede de carga.

Uma rede LC sintonizada na saída seleciona a frequência fundamental desejada e suprime harmônicos, permitindo que a tensão entregue na frequência de operação pareça próxima de senoidal. O enfoque do projeto se afasta da planicidade de amplitude de banda larga e em direção à transferência de potência de banda estreita e moldagem espectral.

O trabalho da Classe C orientado para RF tende a girar em torno de um conjunto específico de controles:

• Projeto da rede ressonante e comportamento de sintonia

• Correspondência de impedância e razões de transformação

• Seleção do fator Q, compromissos de largura de banda e gerenciamento de perdas

• Estresse do dispositivo à medida que a rede desafina ou a carga muda

Na prática, o amplificador e a rede de saída operam como um sistema conectado. Pequenas alterações de sintonia ou carga podem afetar rapidamente a eficiência, a potência de saída e o estresse do transistor. O desempenho do amplificador, portanto, depende fortemente da rede de correspondência conectada a ele.

Classe D

A Classe D opera os dispositivos de saída como interruptores em vez de elementos lineares. O áudio é codificado por meio de PWM ou um método de modulação semelhante e, em seguida, reconstruído por um filtro LC passa-baixa. Como os dispositivos passam a maior parte do tempo totalmente ligados ou totalmente desligados, a dissipação é muito menor, e os projetos modernos comumente alcançam eficiência muito alta.

O verdadeiro trabalho na Classe D é gerenciar artefatos de comutação para que não se transformem em distorção audível, emissões radiadas ou falhas intermitentes. Altos ganhos de eficiência são alcançados nesses projetos, mas efeitos ocultos de parasitas e layout físico também podem criar problemas de design difíceis.

Técnicas que são frequentemente usadas para manter o comportamento controlado incluem:

• Feedback de alta taxa de loop

• Controle de tempo morto para reduzir a distorção e evitar a condução indesejada

• Dispositivos de comutação rápida para reduzir a perda de transição

As escolhas de tecnologia de dispositivos podem alterar o espaço de troca. Dispositivos de GaN, por exemplo, podem reduzir perdas de comutação e melhorar o comportamento em alta frequência, mas também penalizam um layout desleixado, pois as parasitas se tornam mais dominantes à medida que as taxas de borda aumentam.

Muitas falhas de Classe D podem ser rastreadas até tópicos de implementação física que parecem mundanos até que não sejam:

• Geometria de retorno de terra e contenção de loop de corrente

• Área do loop de acionamento do gate e caminhos de acoplamento

• Seleção de snubber e estratégia de amortecimento

• Contenção de EMI via colocação, blindagem e filtragem

O desempenho da Classe D é em grande parte uma história de controlar o comportamento RF não intencional enquanto mantém linearidade previsível na faixa de áudio. Quando tudo corre bem, pode soar sem esforço; quando não, pode ser teimoso de maneiras que são difíceis de depurar com ferramentas puramente voltadas para áudio.

Classe T

A Classe T é mais útilmente entendida como uma estratégia de controle sobreposta a um estágio de saída de comutação, em vez de uma física de estágio de potência fundamentalmente diferente. A ênfase está em temporização adaptativa e abordagens semelhantes a espectros espalhados que redistribuem a energia de comutação para reduzir picos de EMI concentrados. Embora o termo tenha uma história de marca, muitas das ideias subjacentes aparecem amplamente em designs modernos de áudio de comutação de baixo ruído.

No desenvolvimento de produtos reais, essas estratégias de controle tornam-se especialmente relevantes quando o amplificador deve passar testes de emissões enquanto permanece silencioso com alto-falantes de alta sensibilidade ou dentro de caixas compactas. O desempenho de áudio limpo e a conformidade com EMI frequentemente dependem dos mesmos fatores, incluindo comportamento de comutação previsível, loops de controle estáveis e filtragem consistente em unidades de produção.

As preocupações de design que tendem a ser tratadas como um alvo combinado em implementações robustas incluem:

• Estratégia de modulação e distribuição espectral

• Design de feedback e estabilidade de loop através da variação de carga/filtro

• Escolhas de filtragem de saída e sensibilidade à tolerância

• Planejamento de compatibilidade eletromagnética desde as primeiras decisões de layout

Quando as abordagens no estilo Classe T são executadas corretamente, o benefício é menos sobre categorias de marketing e mais sobre uma assinatura de comutação mais calma e mais repetível que se mantém bem comportada em alto-falantes, caixas e configurações de teste regulatório.

Blocos de Construção do Amplificador de Potência

Um amplificador de potência que sobrevive fora de um livro didático é quase nunca um circuito que faz tudo. Ele se comporta mais como uma cadeia coordenada de estágios, e cada estágio cobre silenciosamente uma limitação que aparece mais cedo ou mais tarde no uso real: a entrada capta chiados e zumbidos, os estágios intermediários ficam sem variação de tensão, o estágio de saída enfrenta estresse de corrente pesado, o calor lentamente altera os pontos de operação, e a carga pode parecer nada como um resistor limpo. Designs que conquistam confiança a longo prazo geralmente tratam esses blocos como um sistema, porque as surpresas tendem a vir de interações, margens de estabilidade, decisões de aterramento, deriva térmica e dinâmicas de alimentação, em vez de do número de ganho em destaque.

Estágio de Entrada / Pré-Amplificador

O estágio de entrada define o tom para tudo a jusante. Ele molda como a fonte vê o amplificador, estabelece um comportamento de referência e define expectativas para ruído muito antes de qualquer potência de sinal grande estar envolvida. Um comportamento de entrada consistente através de diferentes cabos, fontes de sinal e condições de instalação é frequentemente preferido porque ajuda a reduzir chiados intermitentes e ruídos indesejados.

Alta Impedância de Entrada e Compatibilidade de Fonte

Alta impedância de entrada reduz a carga sobre a fonte e ajuda a evitar mudanças na resposta de frequência causadas pela impedância da fonte interagindo com a capacitância de entrada. As dores de cabeça práticas tendem a aparecer com interconexões longas, controles de volume passivos ou fontes de impedância incomumente alta; nesses casos, um buffer de entrada bem comportado mantém o desempenho de se transformar em um experimento de comprimento de cabo. Quando a entrada é tolerante, a solução de problemas se torna mais calma: menos momentos de "só acontece com este cabo" e menos surpresas quando um sistema é movido do banco para o rack.

Estrutura de Ganho/Volume e Gerenciamento de Margem

Uma estrutura de ganho balanceada evita que estágios iniciais tenham clipping enquanto ainda permite a saída total em níveis de entrada normais. Ganho excessivo pode aumentar o ruído e tornar o ajuste de volume muito sensível, enquanto ganho insuficiente pode sobrecarregar equipamentos a montante e produzir um som áspero. Muitos designs colocam níveis de escuta normais perto do meio da faixa de controle de volume enquanto mantêm uma margem extra para picos de áudio curtos.

Aterramento, Blindagem e Escolhas de Dispositivos de Baixo Ruído

O desempenho de ruído é normalmente decidido pelos caminhos de corrente e integridade de referência mais do que por blocos esquemáticos sofisticados. Conceitos de aterramento estrela, caminhos de retorno curtos e deliberados, conexões de chassi cuidadosamente escolhidas e blindagem disciplinada muitas vezes superam trocas incrementais de componentes. Dispositivos de entrada de baixo ruído podem ajudar, mas eles não cancelam um loop de aterramento ou perdoam um nó de alta impedância roteado ao lado de correntes de comutação. Um padrão observado na resolução de problemas reais é que as construções silenciosas são aquelas onde as correntes de retorno foram intencionalmente guiadas desde o início, e não descobertas após a primeira reclamação de zumbido.

Estágio Amplificador de Driver/Tensão (VAS)

Este estágio é onde a maior parte do ganho de tensão e a oscilação de tensão são desenvolvidos, e também fornece a corrente dinâmica usada para carregar e descarregar as capacitâncias dos dispositivos de saída. Quando um amplificador se comporta de forma previsível em diferentes alto-falantes, comprimentos de cabo e temperaturas, as escolhas VAS/driver geralmente fazem parte da razão. Quando o comportamento instável aparece, esta seção é frequentemente verificada porque pequenos problemas podem afetar todo o loop de feedback.

Produzindo Oscilação de Tensão com Comportamento Linear

O VAS precisa oscilar próximo aos trilhos de alimentação sem escorregar para regiões não lineares que dificultam prever o comportamento do feedback. Este estágio é comumente polarizado para manter a transcondutância e ganho estáveis em diferentes níveis de sinal porque pequenas não linearidades podem aumentar a distorção através do comportamento do loop de feedback. Na prática, um VAS que se mantém composto em grandes oscilações geralmente se traduz em um amplificador que soa menos forçado quando pressionado, mesmo que os números de bancada já sejam respeitáveis.

Impulsionando Cargas Capacitiva Dentro do Amplificador

Em alta frequência, BJTs ou MOSFETs de saída apresentam uma carga fortemente capacitiva. Se o VAS não puder fornecer e absorver corrente rapidamente, a distorção transitória aumenta e as margens de estabilidade estreitam de uma forma que pode aparecer apenas com bordas rápidas ou condições reativas. É por isso que muitos designs robustos operam com mais corrente de repouso no VAS/driver do que um cálculo puramente teórico poderia sugerir: tende a produzir transições mais limpas, comportamento de fase mais previsível e menos drama quando o estágio de saída está trabalhando arduamente.

Compensação e Modelagem de Frequência

É aqui que o comportamento do loop é moldado usando escolhas de compensação que trocam largura de banda por margem de fase controlada em condições desfavoráveis. O objetivo é tipicamente uma largura de banda que se mantém bem comportada, não um número de ficha técnica que pareça impressionante isoladamente. A experiência mostra que um amplificador pode ter um bom desempenho com cargas resistivas, mas se tornar instável com cabos de alto-falante longos ou alto-falantes reativos. Testar a compensação com cargas e fiações realistas ajuda a prevenir problemas de estabilidade em fases tardias.

Cascodes e Isolamento de Estágio

Cascoding pode reduzir os efeitos de Miller e manter as tensões dos dispositivos mais constantes, o que muitas vezes melhora a linearidade e torna o polo dominante mais fácil de gerenciar. Torna-se especialmente atraente com tensões de trilho mais altas ou quando o design deve manter um comportamento consistente em substituições de dispositivos e flutuações de temperatura. Cascodes são frequentemente preferidos em designs de produção porque reduzem a variação de transistor para transistor sem exigir ajustes de sintonia sensíveis.

Estágio de Saída / Potência

O estágio de saída é onde o amplificador encontra o mundo bagunçado: impedâncias complexas de alto-falantes, quedas abruptas de impedância em certas frequências, curtos acidentais e transientes que não pedem permissão. Bons estágios de saída tendem a parecer despreocupados por cargas reais, e esse comportamento calmo geralmente vem da gestão conservadora de estresse em vez de uma operação heroica próxima aos limites do dispositivo.

Topologias para Entrega de Alta Corrente

Implementações comuns de saída incluem seguidores de emissor complementares (BJTs) e seguidores de fonte (MOSFETs). A escolha da topologia geralmente se resume a como o design lida com o comportamento de polarização, tendências térmicas e estresse do dispositivo sob correntes reais, e não a qual opção está atualmente na moda. Pontos de operação estáveis são frequentemente preferidos porque mantêm desempenho confiável através de variações de temperatura, condições de ventilação e diferentes cargas de alto-falante.

Dispositivos Paralelos e Compartilhamento de Corrente

Designs de maior potência frequentemente paralelam vários dispositivos de saída para espalhar a dissipaçã e reduzir o estresse por dispositivo. Resistores de lastro (resistores de emissor/fonte) incentivam o compartilhamento de corrente e reduzem o risco de um dispositivo monopolizar a corrente à medida que aquece. Em construções reais, esses resistores também tornam o comportamento de falha mais fácil de antecipar, o que pode separar uma sobrecarga recuperável de uma falha em cascata que derruba várias partes de uma vez.

Controle de Polarização, Distorção de Crossover e Monitoramento Térmico

As etapas da Classe AB dependem de um bias que se mantém estável o suficiente para manter a distorção de cruzamento baixa sem entrar em superaquecimento. Circuitos de bias com compensação de temperatura e o posicionamento físico, acoplamento térmico ao dissipador de calor ou aos dispositivos que estão sendo controlados, muitas vezes importam tanto quanto o esquema em si. Uma reclamação comum no campo é a deriva do bias após o aquecimento; os designs que parecem “estabelecidos” ao longo de horas tendem a tratar os caminhos térmicos como algo a ser projetado deliberadamente, não apenas assumido.

Proteção: Limitação de Corrente, Garantias de SOA e Manipulação de Falhas

Curto-circuitos, quedas de baixa impedância e correntes reativas podem empurrar os dispositivos para fora de sua área de operação segura (SOA). Amplificadores práticos frequentemente adicionam limitação de corrente, proteção ciente de SOA e, às vezes, comportamento de recuo para manter o estresse controlado durante abusos sustentados. As implementações mais refinadas tentam não interferir durante picos de música legítimos, enquanto respondem decisivamente quando uma sobrecarga persiste. Uma verificação da realidade que muitas equipes aprendem da maneira difícil é que circuitos de proteção que “nunca ativam” em testes podem simplesmente nunca ter sido exercitados sob configurações de falha realistas.

Fonte de Alimentação (Armazenamento de Energia, Demanda de Pico e Comportamento dos Trilhos)

A fonte é mais do que um provedor de DC; torna-se parte do ambiente do sinal através da modulação dos trilhos, correntes de terra e resposta transitória. Quando um amplificador forte é emparelhado com uma fonte que não consegue manter sua compostura, o resultado pode ser um caráter tenso nos picos e mecanismos de distorção que são difíceis de detectar com testes de estado estacionário. O comportamento da fonte de alimentação é frequentemente monitorado com tanto cuidado quanto o caminho de sinal para manter um desempenho consistente sob diferentes condições de rede.

Capacidade do Transformador/SMPS e Entrega de Potência de Pico

Seja a fonte linear (transformador + retificador) ou baseada em SMPS, ela deve tolerar explosões curtas de alta corrente sem queda excessiva ou desconexões de proteção indesejadas. Muitos designs são dimensionados em torno de demandas de pico em vez de médias, porque a música e o material programático real raramente se comportam como ondas senoidais contínuas. O trabalho em bancada e as sessões de escuta frequentemente revelam que a rigidez dos trilhos durante transientes influencia a facilidade percebida mais do que as alegações nominais de wattagem sugerem.

Capacitância de Reservatório, Controle de Ripple e Retornos de Terra

A capacitância de bulk reduz o ripple e fornece energia local para picos, mas o posicionamento físico e o roteamento de retorno moldam se essa energia chega de forma limpa. Pulsos de carregamento de alta corrente e correntes de retorno do alto-falante não devem compartilhar os mesmos caminhos de referência sensíveis usados pelo estágio de entrada. Muitos problemas de ruído e zumbido podem ser rastreados até um layout que é eletricamente correto em forma esquemática, mas descuidado quanto ao mapa real de corrente de retorno, uma questão que pode ser estranhamente satisfatória de corrigir uma vez identificada, e profundamente irritante antes que o seja.

Queda de Trilho, Estratégia de Regulamentação e Consequências Térmicas

A queda do trilho afeta o headroom disponível e pode mudar os pontos de bias, às vezes de maneiras que alteram o comportamento de distorção sob carga. Alguns designs aceitam uma queda modesta como uma forma de limitação suave, enquanto outros buscam uma regulamentação mais rigorosa para dinâmicas consistentes. Uma preferência prática é por quedas que sejam consistentes e fáceis de antecipar, porque isso torna o comportamento térmico e a variação de desempenho mais gerenciáveis em relação à mudança da tensão da rede e da temperatura ambiente.

Controle, Monitoramento e Recursos de Confiabilidade em Nível de Sistema

À medida que a potência de saída aumenta, os circuitos de proteção e suporte tornam-se mais importantes para a confiabilidade do sistema. Esses circuitos ajudam a proteger os alto-falantes, reduzir danos ao amplificador e diminuir problemas difíceis de serviço. Recursos de proteção estáveis também ajudam a reduzir falhas inesperadas durante a operação de longo prazo.

Proteção do Alto-Falante

Relés de saída ou desconexões de estado sólido reduzem a exposição a falhas de CC, transientes de ligamento/desligamento e certos modos de falha. As escolhas de tempo, o comportamento de contato (para relés) e os limites de detecção de falhas influenciam como a proteção se sente em uso real. Muitas falhas de alto-falante vêm de eventos anormais, ciclos de energia, fiação intermitente ou um único dispositivo falhando abruptamente, portanto, um comportamento de desconexão que é rápido e confiável tende a resultar em menos desastres únicos.

Detecção de Temperatura, Ajuste de Bias e Desligamento

Termistores, sensores de temperatura e esquemas de multiplicador Vbe ajudam a monitorar a temperatura e reduzir a chance de fuga térmica. O desligamento térmico pode prevenir resultados catastróficos quando o fluxo de ar é bloqueado ou a temperatura ambiente sobe além das expectativas. A colocação do sensor importa mais do que as pessoas inicialmente desejam: medir o nó térmico errado pode criar uma leitura consoladora enquanto o verdadeiro ponto quente continua a subir.

Blocos Específicos da Classe D

Amplificadores classe D introduzem comportamento de comutação, então o design começa a parecer com trabalho de RF de sinal misto, mesmo quando o objetivo é áudio. O sucesso aqui muitas vezes vem de ser realista sobre o comportamento eletromagnético desde o início, em vez de esperar que possa ser corrigido após o primeiro teste de EMI.

Interação do Filtro LC de Saída e Carga

O filtro LC de saída reconstrói áudio a partir da forma de onda PWM e deve permanecer estável com variação na impedância do alto-falante. As tolerâncias dos componentes, características de saturação e dependência do nível de potência aparecem nos limites de desempenho. Um fluxo de trabalho pragmático é projetar em torno de cargas desfavoráveis e depois verificar usando cabos e alto-falantes reais, porque em altas frequências o filtro e a fiação se comportam como um sistema acoplado com sua própria personalidade.

Controle de EMI: Layout, Blindagem, Taxas de Transição e Conformidade

O controle de EMI é fortemente influenciado pela disciplina de layout: reduzindo a área do laço, gerenciando caminhos de alta di/dt e moldando os tempos de subida/descida para que a energia de comutação seja menos agressiva. A modulação de espectro espalhado e snubbers podem ser ferramentas úteis, mas raramente compensam grandes ciclos de comutação mal restritos. Uma observação recorrente de equipes que passam pela conformidade suavemente é que o roteamento é tratado como trabalho de RF desde a primeira decisão de colocação, em vez de ser “limpo” no final.

Uma maneira produtiva de abordar um amplificador de potência é tratar da estabilidade, do roteamento de corrente e do comportamento térmico desde o início, antes de gastar energia em pequenas reduções de distorção. Quando esses comportamentos estão resolvidos, um ganho de laço maior, atualizações de dispositivos e compensação refinada tendem a se traduzir em benefícios que permanecem intactos através de diferentes alto-falantes e fiação. Sem essa base, melhores peças podem expor novos modos de falha, especialmente com cargas reativas e cabeamento imperfeito do mundo real, e esse resultado raramente é satisfatório quando os primeiros relatórios de campo chegam.

Indicadores Chave de Desempenho

Especificações Técnicas

As especificações do amplificador tornam-se mais fáceis de confiar quando estão ancoradas em condições de teste repetíveis e nos limites físicos do circuito. Quando leio uma ficha técnica, sinto-me mais confiante quando a potência nominal é expressa como potência contínua RMS em uma carga definida, com limites de teste que não deixam margem para interpretação. Sem essas condições, a medição pode ainda estar correta, mas torna-se menos útil para a operação no mundo real.

A relatória de potência RMS tende a ser mais interpretável quando afirma claramente a configuração da medição. Uma classificação que parece modesta, mas se mantém estável por minutos geralmente se alinha melhor com a forma como as pessoas realmente ouvem, especialmente quando a sala está quente, a música é densa e a sessão dura mais do que uma rápida demonstração. Em contraste, a potência musical ou classificações de curtos momentos podem parecer impressionantes enquanto evitam os efeitos de longo prazo da queda de voltagem da fonte de alimentação e acúmulo de calor dentro do chassi.

Condições de teste de potência RMS que tornam a classificação comparável:

• Impedância de carga (ex.: 8 Ω, 4 Ω)

• Largura de banda (ex.: 20 Hz–20 kHz)

• Limite de distorção na classificação (ex.: 0,1% THD)

• Condição de acionamento de canal (ex.: ambos os canais acionados para unidades estéreo)

A distorção harmônica total (THD) é uma ferramenta pouco sutil, mas ainda fornece uma visão real quando é lida com contexto. Um valor de THD muito baixo a 1 kHz muitas vezes indica um forte ganho de laço e linearidade decente, mas acho mais revelador ver como o THD se comporta quando a frequência aumenta, quando o nível de saída se aproxima do topo da faixa e quando a carga se torna menos amigável. Essas mudanças são frequentemente onde a personalidade de um amplificador se manifesta, não como linguagem de marketing, mas como comportamento de engenharia que você pode prever.

Causas comuns do aumento de THD em medições reais:

• Crescimento de THD de alta frequência que sugere largura de banda de laço aberto limitada

• Escolhas de compensação que trocam velocidade por estabilidade

• Não linearidade do estágio de saída à medida que os dispositivos transferem corrente

• Espectros de distorção dominados por componentes de alta ordem, que podem soar mais nítidos quando pressionados

A taxa de subida estabelece um teto sobre quão rapidamente a voltagem de saída pode mudar, e esse teto se mostra mais claramente em transientes. Quando a taxa de subida se esgota, o resultado audível nem sempre é um suavização gentil; pode criar produtos de intermodulação transitórios que transbordam para a banda audível. Essa discrepância, medindo-se limpa em tons estáveis, mas soando congestionada em passagens complexas, tende a frustrar os ouvintes porque parece inconsistente: o amplificador parece bom até que a música fique movimentada.

Fatores de design que influenciam comumente a folga da taxa de subida:

• Capacidade de corrente do estágio de entrada

• Valores do capacitor de compensação

• Carga capacitiva efetiva do alto-falante e cabos

Uma maneira prática de pensar sobre isso é observar como o amplificador se comporta com transientes agudos e de alto nível em um alto-falante difícil. Unidades com headroom adequado muitas vezes mantêm os detalhes intactos sem se tornarem frágeis, porque não estão sendo forçadas a um comportamento de recuperação.

O fator de amortecimento está intimamente relacionado à impedância de saída e torna-se mais importante com cargas de alto-falante reativas e retroalimentação EMF do woofer. Uma baixa impedância de saída pode melhorar o controle do alto-falante, mas o fator de amortecimento real nos terminais do alto-falante também é afetado por cabos, conectores e outros fatores externos. Portanto, classificações de fator de amortecimento muito alto podem não representar plenamente as condições reais de operação.

Elementos do sistema que comumente limitam o amortecimento real no driver:

• Resistência do cabo do alto-falante

• Perdas de conector/contato

• Indutores de crossover e elementos em série

• Oxidação de contato ao longo do tempo

Assim, em vez de tratar o fator de amortecimento como um número de ostentação, ele lê mais como uma pista de robustez: se o amplificador mantém a articulação dos graves e o equilíbrio tonal quando a fiação, os conectores e a colocação se assemelham a um sistema doméstico comum em vez de um dispositivo de laboratório controlado.

A capacidade de impedância de carga é um dos testes de estresse mais sinceros, pois força todos os subsistemas a cooperar ao mesmo tempo. A operação em cargas de 4 Ω e 2 Ω, e em cargas reativas com ângulos de fase íngremes, depende de como os dispositivos de saída são gerenciados, como a limitação de corrente é implementada, como o comportamento térmico é acompanhado e quão rígida a fonte de alimentação permanece sob demanda. A principal preocupação não é apenas se o amplificador opera, mas se o desempenho estável e linear permanece mantido próximo aos limites de operação sem oscilações, clipping ou redução térmica afetando a qualidade do áudio.

Subsistemas que geralmente determinam o comportamento de carga difícil:

• Seleção do dispositivo de saída e gerenciamento da área de operação segura

• Estratégia de limitação de corrente (como ela se ativa e quão abruptamente)

• Rigidez da fonte de alimentação sob extração contínua de corrente

• Acompanhamento térmico e eficácia do dissipador de calor

Em uso real, eu vi um padrão: designs com proteção agressiva podem parecer impressionantes no primeiro impacto, mas se tornam imprevisíveis em material dinâmico à medida que a proteção entra em ação. Designs com acompanhamento térmico mais calmo e manuseio de corrente mais grácil muitas vezes parecem menos dramáticos, mas mais consistentes, o que tende a corresponder ao que ouvintes de longo prazo descrevem como mais fácil de conviver.

Métricas de Desempenho

Comparações só se sustentam quando os padrões de medição são consistentes e quando a métrica realmente mapeia resultados auditivos repetíveis. Aprendi a ter cautela com comparações de um número; elas podem ser emocionalmente satisfatórias, limpas, simples, decisivas, enquanto ainda falham em prever como um amplificador se comporta em alto-falantes reais em salas reais.

A potência RMS funciona bem como uma base porque reflete a capacidade sustentada. Classificações de estilo burst, como PMPO, descrevem principalmente quão alto um pico curto pode saltar antes que a fonte caia ou que a proteção intervenha. Ao emparelhar um amplificador com alto-falantes, a questão prática se torna se ele pode entregar corrente limpa em ciclos de trabalho reais sem compactar dinamicamente. Muitas combinações de "alta potência" decepcionantes falham não porque o número é fabricado, mas porque o design foi ajustado para momentos breves de exibição em vez de longas sessões de audição em níveis realistas.

Razões comuns pelas quais combinações de "alta potência" entregam menos na prática:

• Fonte de alimentação otimizada para demonstrações curtas, não para extração sustentada

• Dissipadores de calor dimensionados para médias que não correspondem ao uso real

• Limitação de corrente que se ativa precocemente em oscilações de baixa impedância

A resposta de frequência além da faixa audível não é muito interessante como um troféu. Torna-se genuinamente útil quando reduz a mudança de fase audível, preserva o tempo de transiente e mantém o comportamento de feedback previsível em toda a faixa de áudio. O que procuro não é apenas uma resposta de amplitude plana, mas uma margem de fase estável sob carga, porque essa estabilidade tende a se correlacionar com imagens consistentes e menos artefatos que aparecem apenas em algumas gravações.

Características que muitas vezes separam designs de largura de banda ampla que se comportam bem dos que não se comportam:

• Comportamento de laço estável ao dirigir capacitância e indutância

• Largura de banda que não colapsa quando a corrente real do alto-falante é exigida

• Tolerância à carga que evita artefatos sutis de alta frequência devido à estabilidade marginal

A relação sinal-ruído (SNR) descreve quão silencioso é o amplificador em relação à saída máxima, mas o valor só se torna significativo quando o peso e o nível de referência são especificados. Ultrapassar 100 dB em produtos reais geralmente reflete mais do que um estágio de entrada silencioso; reflete uma estrutura de ganho disciplinada, trilhos limpos, aterramento cuidadoso e escolhas de layout que reduzem o acoplamento magnético e mantêm o ruído de comutação fora de nós sensíveis. É aqui que frequentemente me sinto um pouco cauteloso: a especificação pode parecer impecável, mas o sistema instalado ainda pode chiadeira ou zumbir se a distribuição de ganho e o aterramento forem descuidados.

Fatores de design e integração que afetam fortemente o ruído no mundo real:

• Estágio de ganho entre fonte, pré-amplificador e amplificador

• Limpeza da linha de alimentação e estratégia de regulador

• Abordagem de aterramento que evita ciclos de zumbido

• Práticas de layout que reduzem acoplamento e entrada de RF

• Exposição a bordas de comutação em configurações Classe D e mistas digitais/analógicas

Uma lição recorrente do mundo real é que um amplificador que mede silencioso em isolamento pode se tornar barulhento em um sistema completo se a fiação e o aterramento convidarem correntes de circuito. Portanto, uma mentalidade de KPI geralmente se estende além do piso de ruído interno e para quão tolerante o design é em relação à fiação normal e dispositivos de fonte típicos.

Um aspecto liga essas métricas: KPIs ajudam mais quando preveem comportamento sob estresse realista, não apenas tons de teste ideais. Os amplificadores que tendem a satisfazer ao longo do tempo raramente são aqueles que “ganham” uma única especificação de destaque; são aqueles cujas medições permanecem coerentes através da frequência, nível de saída, temperatura e carga, e cujo comportamento de proteção transita suavemente em vez de sacudir o sistema em uma mudança audível. Esse é o ponto onde as especificações deixam de parecer marketing e começam a ser lidas como evidências de engenharia.

Implantação de Amplificadores de Potência em 2026

Em 2026, amplificadores de potência (PAs) raramente se comportam como um bloco final autônomo que pode ser otimizado isoladamente. Eles cada vez mais definem o tom para a viabilidade do sistema porque a eficiência do dia-a-dia, linearidade real, deriva térmica e o tempo necessário para calibrar e manter as unidades alinhadas aparecem em custo, pressão de cronograma e desempenho em campo. O que muitas equipes sentem no terreno é uma mudança em onde os problemas surgem: um PA pode parecer convincente em um banco de teste controlado, mas revelar casos extremos desconfortáveis uma vez que é embalado, acoplado a antenas e submetido a estresses e variações semelhantes à produção. Como resultado, implantações comumente tratam o PA como um elemento co-projetado ao lado da interface da antena, entrega de energia e correção de software, com planos de validação que assumem que o hardware se comportará de forma diferente uma vez que deixe o laboratório.

Infraestrutura 5G/6G

Rádios modernos 5G e 6G usam amplificadores de potência RF para cada elemento da antena em sistemas MIMO massivos. Isso substitui um grande amplificador de potência por muitos amplificadores menores distribuídos que operam sob limites térmicos e regulatórios estritos. A transmissão de sinais limpos durante modulação de pico alto também deve ser mantida enquanto se reduz a perda de energia durante condições normais de operação.

Linearidade Sob Modulação de Alto PAPR

O OFDM de banda larga geralmente aciona uma alta relação pico-média de potência (PAPR). Essa realidade força os PAs a sobreviver a grandes picos sem convertê-los em crescimento espectral que falha em máscaras ou degrada a vazão de canal adjacente. O que tende a deixar as equipes inquietas é que a conformidade não é uma única varredura à temperatura ambiente: o desempenho precisa permanecer previsível durante excursões de temperatura, envelhecimento do dispositivo e variações de carga impulsionadas pelo acoplamento da antena, interações com o invólucro e movimento ambiental. Na prática, o trabalho de linearidade torna-se um exercício de múltiplas condições, não um alvo de um único número.

Eficiência em Pontos de Operação Realistas

Estações base e rádios raramente operam a saída máxima contínua. Eles passam longos períodos recuados, onde muitos designs clássicos de PA perdem eficiência rapidamente. À medida que os arrays aumentam, a eficiência média começa a dominar as preocupações operacionais porque molda orçamentos de resfriamento, gastos de energia e espaço de fiabilidade a longo prazo. Portanto, muitas implantações avaliam técnicas de eficiência pela forma como elas se comportam na região recuada sob padrões realistas de agendamento e tráfego, mesmo que isso seja menos glamoroso do que citar números de pico.

Padrões de Implantação: Misturando Arquitetura e Algoritmos para Gerenciar Compromissos

Designs de infraestrutura convencionais normalmente combinam escolhas de arquitetura de PA com correção baseada em software para que linearidade e eficiência possam coexistir sem transformar a produção em uma maratona de calibração.

Técnicas arquitetônicas e algorítmicas são

frequentemente combinadas em rádios 5G/6G:

• Modulação de carga estilo Doherty

• Rastreamento de envoltória (modulação de fornecimento)

• Predistorção digital (DPD) com estratégias de calibração cientes da produção

Os PAs estilo Doherty continuam a ser amplamente utilizados principalmente porque sustentam uma eficiência mais forte na região de recuo onde vivem os sinais de alto PAPR. O que as equipes experientes observam não é a beleza da curva simulada, mas se a vantagem sobrevive à variação do dispositivo, ao desvio de viés e à movimentação de impedância. Um design pode parecer excepcional em um banco cuidadosamente ajustado, mas pode perder sua vantagem silenciosamente quando a incompatibilidade da antena, os efeitos de embalagem e os gradientes térmicos do invólucro entram em cena. Por essa razão, muitos programas tendem a favorecer um comportamento robusto de modulação de carga que permanece estável entre as unidades, mesmo que isso signifique abrir mão de um pouco do desempenho em melhores casos que só aparece sob ajuste ideal.

O rastreamento de envelope reduz a folga de tensão desperdiçada ao mover a fonte com a amplitude do sinal. A verdadeira restrição é como o loop de controle se comporta quando o produto é pressionado: o atraso pode inflar a distorção, enquanto um rastreamento excessivamente agressivo pode convidar os artefatos induzidos por EMI e pela fonte que são demorados para isolar. Na prática, as equipes costumam preferir um perfil de rastreamento que seja mais fácil de caracterizar e reproduzir através da variação de fabricação, pois isso reduz a ansiedade de surpresas em estágios finais e encurta os ciclos de validação.

O DPD é comumente usado em paralelo para linearizar o PA, mas os implantações de 2026 colocam um foco incomumente agudo no comportamento de calibração em campo, não apenas na sofisticação do modelo. Os programas frequentemente descobrem que o "imposto oculto" não é computacional, mas sim o gerenciamento de coeficientes e a repetibilidade entre frotas.

Questões de calibração de DPD que tendem a dominar as discussões de implantação:

• Cadência de atualização para coeficientes em função da temperatura e envelhecimento

• Métodos de calibração em serviço que evitam a interrupção do tráfego

• Manipulação de efeitos de memória e comportamento dependente da temperatura sem ajuste frágil

Uma lição de implantação recorrente é que o tempo de calibração, o risco de retrabalho e a repetibilidade entre unidades podem decidir se uma escolha de PA parece suave ou dolorosa na produção. Como resultado, as opções de PA estão sendo cada vez mais avaliadas pela forma como cooperam graciosamente com DPD estável e de baixa intervenção, em vez de serem julgadas apenas por métricas isoladas do dispositivo.

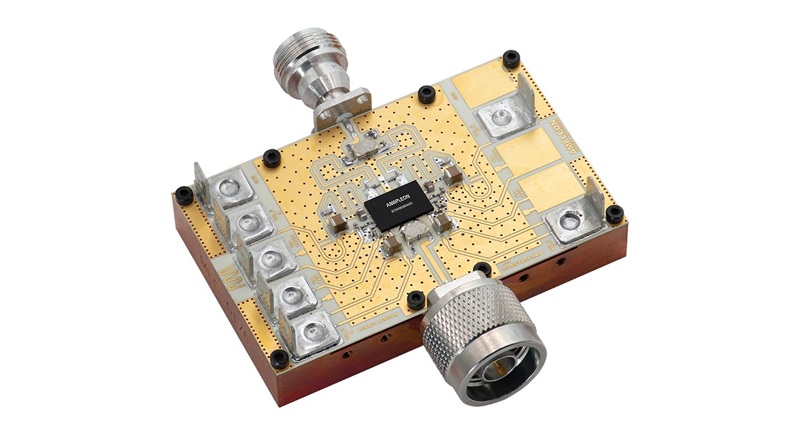

Em mmWave, a extração de calor e os parasitas costumam dominar os resultados. Abordagens ajustadas a harmônicos, como Classe F e inversa-F, são usadas para moldar ondas de tensão e corrente para reduzir a dissipação relacionada à sobreposição. A complicação é que os parasitas de layout em mmWave, transições de embalagem e descontinuidades de interconexão podem mudar as impedâncias harmônicas o suficiente para corroer os ganhos teóricos. Os designs que se mantêm melhores tratam o ajuste harmônico como uma disciplina de sistema: escolhas de layout, redes passivas, embalagem e a interface da antena são consideradas parte do espaço de design do PA, em vez de trabalho de limpeza no final.

Um ponto de vista que ressoa nas equipes de infraestrutura é que o trabalho de PA em mmWave é menos sobre descobrir uma única "classe ideal" e mais sobre manter a variação sob controle. O hardware que se mantém dentro das especificações em muitas unidades, múltiplos ambientes e com mínima reajuste tende a ser o hardware que ganha confiança na implantação.

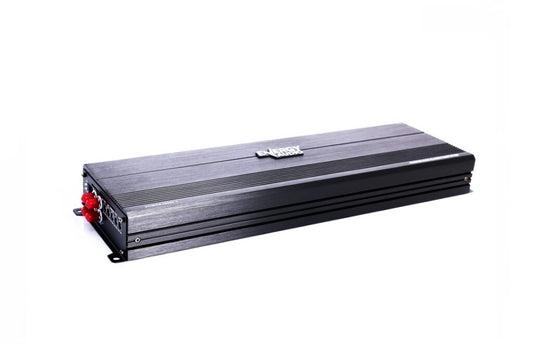

Veículos Elétricos

Em veículos elétricos, amplificadores estão no caminho de funções que os clientes notam imediatamente e funções que os reguladores precisam examinar cada vez mais. Eles também vivem em um ambiente elétrico que parece impiedoso comparado à eletrônica de consumo: transientes, quedas de tensão da fonte, offsets de terra e grandes flutuações de temperatura são condições normais de operação, em vez de casos extremos. Isso tende a empurrar as conversas de design para longe das especificações de áudio de destaque e em direção a um comportamento previsível em eventos reais do veículo.

AVAS (Sistemas de Alertas Acústicos para Veículos)

O AVAS é avaliado pela capacidade dos pedestres de reconhecer consistentemente a presença do veículo. Isso direciona os requisitos do PA para uma saída acústica consistente e modos de falha controlados, em vez de perseguir o volume máximo.

Expectativas comuns de PA impulsionadas por AVAS incluem:

• Ganho e resposta de frequência estáveis em função da temperatura

• Comportamento de clipping previsível para que as assinaturas de alerta permaneçam reconhecíveis

• Tolerância a quedas de tensão e transientes típicos de sistemas de potência automotivos

Os programas de veículos frequentemente encontram uma lacuna desconfortável entre medições de bancada e comportamento em veículo. Um PA que parece limpo em uma fonte estável pode se comportar de forma diferente durante eventos de arranque, quedas de carga ou mudanças de referências de terra. Designs que incluem limitação protetora, comportamento de recuperação bem caracterizado e folgas conservadoras tendem a reduzir a oscilação de ajuste em estágios finais e a incerteza de conformidade.

ANC (Cancelamento Ativo de Ruído)

ANC depende de baixa latência e resposta de fase consistente porque o amplificador participa do loop de controle. Isso faz com que a largura de banda, a estabilidade do atraso em grupo e o nível de ruído importem de maneiras que um simples teste de áudio pode não revelar. Muitas equipes aprendem, às vezes da maneira mais difícil, que um único número de THD a 1 kHz não prevê quão bem um loop ANC manterá a profundidade de cancelamento ao longo do tempo e da temperatura.

As restrições de PA orientadas para ANC normalmente aparecem como:

• Largura de banda ampla com comportamento de fase que permanece plano através da faixa de cancelamento

• Baixo ruído e baixa distorção em níveis de saída modestos onde o ANC opera comumente

• Desempenho estável em variações de temperatura e fornecimento porque pequenos deslocamentos de fase podem erodir o cancelamento

O que tende a separar construções bem-sucedidas de ANC é como o amplificador se comporta no loop: estabilidade de fase, linearidade de pequeno sinal e latência repetível sob condições operacionais reais, não apenas medições isoladas que parecem boas.

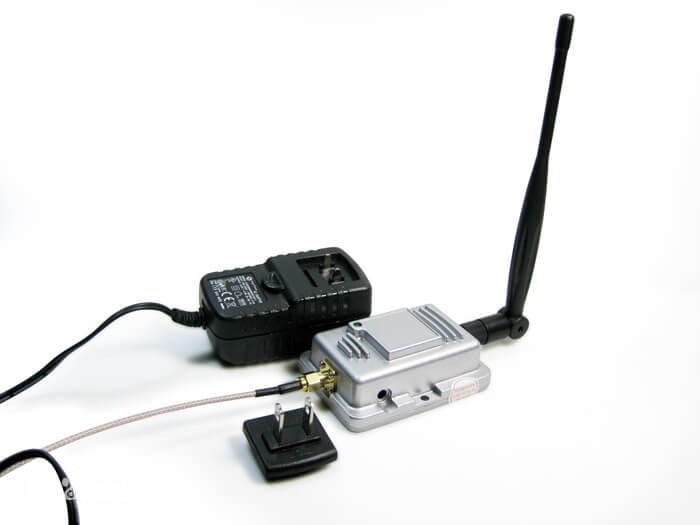

Nós de RF alimentados por bateria e IoT

Em dispositivos de IoT, wearables e nós de RF alimentados por bateria, o esforço de engenharia concentra-se na eficiência energética em potências de transmissão de baixo a moderado. Amplificadores de RF em modo de comutação, especialmente das famílias Classe E e Classe F, são frequentemente escolhidos porque a modelagem de forma de onda pode reduzir a sobreposição entre a tensão e a corrente de dreno. Em muitos pequenos produtos, no entanto, a frustração é que o transistor raramente é o único limitador; detalhes de implementação muitas vezes estabelecem o teto.

Ajuste harmônico na prática

Essas arquiteturas dependem de redes de ajuste harmônico para impor impedâncias-alvo na fundamental e nos harmônicos. Na prática, perdas e variabilidade muitas vezes vêm da implementação ao redor, em vez do dispositivo ativo em si.

Gargalos comuns de implementação:

• Q do componente e tolerância, especialmente em indutores e capacitores pequenos

• Parasitismos de PCB, indutância de vias e qualidade de retorno de terra

• Variação de ajuste de antena entre unidades e desvios causados pelo manuseio do usuário

Uma lição prática que muitas equipes chegam, às vezes com um pouco de arrependimento, é que a eficiência muitas vezes é "gasta" na rede de ajuste e na interconexão antes que seja perdida no transistor. Programas que investem cedo em co-simulação EM, layout de impedância controlada e estratégias de ajuste robustas costumam enviar produtos com uma vida útil de bateria mais consistente do que programas que se concentram principalmente na seleção de um dispositivo de alto desempenho.

Co-design em nível de sistema

Produtos alimentados por bateria ainda precisam satisfazer limites de emissões e requisitos de coexistência. Amplificadores de comutação podem gerar harmônicos e espúrios quando as terminais harmônicos se deslocam devido a variação de fabricação ou desafinação da antena. Os designs mais confiáveis tratam a interface da antena como uma carga variável e projetam para tolerância em vez de perfeição. Em muitos produtos em produção, as equipes aceitam uma queda modesta na eficiência de pico para obter um comportamento espectral mais previsível ao longo do manuseio do mundo real, efeitos de embalagem e variação de unidade para unidade.

Em infraestrutura, automotiva e IoT, o sucesso do PA acompanha cada vez mais quão controlável e repetível é o comportamento, em vez de quão impressionante parece uma única métrica de pico isolada. Técnicas como operação Doherty, rastreamento de envelope e ajuste harmônico trazem seus benefícios apenas quando permanecem estáveis através de mudanças de temperatura, desajustes, variação de processo e envelhecimento. As implantações mais competitivas de 2026 tendem a combinar design de RF com gerenciamento de energia e correção de software, enquanto se inclinam para abordagens que mantêm o esforço de calibração previsível e reduzem as chances de surpresas de sistema em estágios finais.

Conclusão

O desempenho do amplificador de potência depende de muito mais do que apenas a potência de saída. A operação estável requer controle cuidadoso de polarização, feedback, comportamento térmico, interação de carga e desempenho da fonte de alimentação. Diferentes designs de amplificadores equilibram eficiência, linearidade e confiabilidade de diferentes maneiras, dependendo da aplicação. À medida que os sistemas modernos exigem maior densidade de potência e eficiência, o design bem-sucedido de amplificadores depende cada vez mais de manter um desempenho previsível em condições operacionais reais.

Perguntas Frequentes (FAQ)

1. Por que o desempenho do amplificador de potência depende tanto da fonte de alimentação e não apenas do circuito do amplificador em si?

Um amplificador de potência não cria energia de saída diretamente do sinal de entrada. Em vez disso, a forma de onda de entrada controla quanta energia é retirada das trilhas de alimentação em CC e entregue à carga. Por causa disso, a estabilidade da fonte de alimentação influencia fortemente o comportamento do amplificador durante operações exigentes. Regulação fraca da alimentação, queda de tensão, má ligação à terra ou entrega de corrente insuficiente podem reduzir o desempenho dinâmico, aumentar a distorção e criar instabilidade durante condições de alta saída. Em muitos projetos práticos de amplificadores, a confiabilidade a longo prazo depende tanto do comportamento da fonte de alimentação e da gestão de retorno de corrente quanto dos dispositivos ativos em si.

2. Por que o comportamento térmico é considerado um dos maiores desafios no projeto de amplificadores Classe A e Classe AB?

Amplificadores Classe A e Classe AB dissipam continuamente calor porque seus dispositivos de saída permanecem parcial ou totalmente condutores mesmo em condições de inatividade. À medida que a temperatura interna aumenta, os pontos de operação do transistor podem se desviar, a corrente de polarização pode mudar e o comportamento de distorção pode mudar inesperadamente. A gestão térmica, portanto, torna-se um problema de design em nível de sistema que envolve dissipadores de calor, fluxo de ar, acoplamento térmico, colocação de sensores e rastreamento de polarização. Mesmo pequenas mudanças mecânicas, como reposicionar um sensor de polarização ou alterar a pressão de contato do dissipador de calor, podem afetar significativamente a estabilidade a longo prazo e o desempenho de distorção.

3. Como a realimentação negativa melhora a linearidade do amplificador enquanto também introduz preocupações de estabilidade?

A realimentação negativa reduz a distorção e estabiliza o ganho de malha fechada ao corrigir o comportamento não linear dentro do amplificador. No entanto, à medida que a frequência do sinal aumenta, a mudança de fase acumulada dentro do loop de realimentação pode reduzir a margem de fase e potencialmente criar oscilação ou "ringing". Cargas de alto-falante reativas, cabos longos e capacitâncias parasitas tornam isso mais difícil porque alteram a resposta do loop em condições de operação real. Os projetistas, portanto, utilizam redes de compensação, circuitos de amortecimento e técnicas de layout cuidadosas para equilibrar largura de banda, redução de distorção e operação estável.

4. Por que cargas de alto-falante reativas são muito mais difíceis para amplificadores do que cargas resistivas simples?

Alto-falantes reais não se comportam como resistores fixos. Sua impedância muda com a frequência e frequentemente contém características indutivas e ressonantes que alteram as relações de fase da corrente. Essas condições elétricas variáveis forçam o amplificador a gerenciar fluxos de corrente complexos, demandas transitórias rápidas e comportamentos de realimentação em mudança simultaneamente. Um amplificador que parece estável com um resistor de laboratório simples pode se tornar instável, oscilar ou distorcer fortemente quando conectado a alto-falantes reativos e cabos longos.

5. Por que o controle de polarização é tão importante na redução da distorção de crossover em amplificadores Classe AB?

Amplificadores Classe AB reduzem a distorção de crossover permitindo que ambos os dispositivos de saída conduzam levemente na região de zero cruzamento. Se a corrente de polarização se tornar muito baixa, uma descontinuidade aparece durante a troca de dispositivos, criando uma distorção de crossover audível. Se a corrente de polarização se tornar muito alta, a dissipação de calor em estado de repouso aumenta acentuadamente e o risco de fuga térmica aumenta. Sistemas de polarização eficazes, portanto, utilizam circuitos de rastreamento térmico, como multiplicadores Vbe e sensores cuidadosamente posicionados, para manter condições operacionais estáveis em mudanças de temperatura e longas sessões de escuta.

6. Por que o layout da PCB se torna criticamente importante em amplificadores Classe D de alta eficiência?

Amplificadores Classe D comutam grandes correntes a velocidades muito altas, criando campos eletromagnéticos fortes e bordas transitórias rápidas. Um mau layout de PCB pode aumentar a indutância parasita, EMI radiada, ruído de comutação e interferência de laço de terra. Pequenos erros de roteamento em torno de loops de acionamento de porta ou caminhos de retorno de alta corrente podem transformar um amplificador eficiente em uma fonte de instabilidade persistente e problemas de emissões. Por causa disso, o layout de amplificadores Classe D é frequentemente abordado de maneira semelhante ao design de sistemas de RF, em vez do design convencional de áudio de baixa frequência.

7. Como os sistemas de proteção de saída ajudam a prevenir falhas catastróficas de amplificadores e alto-falantes?

Circuitos de proteção monitoram condições operacionais perigosas, como deslocamento de CC, sobrecorrente, superaquecimento e transientes de partida anormais. Se uma condição de falha aparecer, relés ou sistemas de desconexão de estado sólido isolam o alto-falante antes que a corrente danificadora atinja a carga. Esses circuitos são especialmente importantes porque muitas falhas de amplificadores ocorrem repentinamente durante estresse térmico, curtos-circuitos ou condições de operação instáveis. Sistemas de proteção confiáveis ajudam a prevenir danos caros aos alto-falantes e reduzem falhas em cascata de amplificadores durante operação anormal.

8. Por que as especificações de fator de amortecimento alto podem às vezes ser enganosas em sistemas de áudio reais?

O fator de amortecimento reflete a relação entre a impedância do alto-falante e a impedância de saída do amplificador, ajudando a descrever quão bem o amplificador controla o movimento do alto-falante e os efeitos de back-EMF. No entanto, o amortecimento real visto pelo alto-falante também é influenciado pela resistência do cabo, pela qualidade do conector, pelos componentes do crossover e pela oxidação do contato ao longo do tempo. Números de fator de amortecimento extremamente altos medidos em condições de laboratório podem, portanto, não se traduzir diretamente em diferenças significativas no mundo real, uma vez que a fiação do alto-falante ordinary e as perdas do sistema são introduzidas.

9. Por que amplificadores de potência modernos 5G e 6G dependem fortemente de técnicas como operação Doherty, rastreamento de envelope e pré-distorsão digital (DPD)?

Sistemas modernos de comunicação sem fio utilizam esquemas de modulação de alta relação pico-média de potência (PAPR) que exigem tanto alta eficiência quanto excelente linearidade. Arquiteturas Doherty melhoram a eficiência durante condições de operação reduzidas, o rastreamento de envelope ajusta dinamicamente a tensão de alimentação para reduzir a potência desperdiçada, e o DPD corrige a distorção não linear gerada pelo amplificador RF. Essas técnicas trabalham juntas para manter a qualidade do sinal, reduzir a geração de calor e satisfazer regulamentos espectrais rígidos, enquanto suportam sistemas de comunicação de alta taxa de dados.

10. Por que o comportamento do amplificador em condições realistas de estresse é frequentemente mais importante do que especificações laboratoriais isoladas?

Muitos amplificadores alcançam especificações impressionantes sob condições de teste controladas, utilizando cargas resistivas fixas, sinais de curta duração e fontes de alimentação ideais. No entanto, a operação no mundo real introduz acúmulo térmico, cargas reativas de alto-falantes, efeitos de cabos, flutuações de tensão, deriva de polarização a longo prazo e picos transitórios repetidos. Amplificadores que mantêm um comportamento previsível em temperaturas variáveis, cargas difíceis e operação contínua geralmente oferecem um desempenho mais confiável a longo prazo do que projetos otimizados principalmente para medições de referência isoladas.
