Estrutura, comportamento elétrico e confiabilidade dos capacitores cerâmicos MLCC

Os capacitores cerâmicos estão entre os componentes mais utilizados na eletrônica moderna porque suportam filtragem, armazenamento de energia, estabilidade de sinal, desacoplamento e supressão de ruído em muitos tipos de circuitos.Seu comportamento, entretanto, depende de muito mais do que o valor da capacitância impresso.O tipo dielétrico, a estrutura do pacote, a polarização CC, a frequência, a temperatura, o ESR, o ESL, o layout da PCB e o estresse mecânico influenciam o desempenho do capacitor em condições reais de operação.Este artigo explica a construção do capacitor cerâmico, o comportamento da capacitância, a arquitetura MLCC, os parâmetros de seleção, as características elétricas e as questões de confiabilidade, ao mesmo tempo que mostra como esses fatores afetam o desempenho, a estabilidade e a confiabilidade do circuito no mundo real.

Catálogo

Orientação para capacitores cerâmicos

Os capacitores cerâmicos, geralmente chamados de capacitores monolíticos, armazenam carga elétrica usando um dielétrico cerâmico e ajudam a moldar a forma como a energia se move através de um circuito.Sua popularidade na eletrônica moderna tende a vir de uma combinação prática de tamanho pequeno, disponibilidade previsível de fornecimento, eficiência de custos, comportamento elétrico estável (quando o dielétrico correto é escolhido) e escala de fabricação que os torna fáceis de obter em muitos valores e tamanhos de caixa.No trabalho diário de design, eles raramente se comportam como uma única “peça genérica”;eles se comportam mais como um conjunto de compensações que aparecem de forma diferente quando os requisitos de frequência, polarização, temperatura, vibração e confiabilidade começam a se acumular.

Uma maneira prática de entender os capacitores cerâmicos é dividir a discussão em duas lentes: sistema dielétrico e construção física.Essa separação pode parecer um pouco formal no início, mas reflete como as surpresas realmente aparecem durante a validação, algumas são orientadas pela química (comportamento dielétrico) e outras são orientadas pela geometria (layout e parasitas).

Agrupamento por Sistema Dielétrico Cerâmico

Os dielétricos cerâmicos são agrupados por classe de desempenho com base em características como resposta de frequência, desvio de temperatura, perda e quão próxima a capacitância real corresponde ao valor marcado durante a operação real.

Dielétricos de baixa perda e alta estabilidade (geralmente escolhidos para precisão de alta frequência)

Esses dielétricos são projetados em torno de capacitância estável versus temperatura, baixo fator de dissipação e comportamento de impedância que permanece mais fácil de prever à medida que a frequência aumenta.Quando um circuito é sensível ao movimento de pequenos parâmetros, essas peças podem parecer um alívio porque reduzem o número de variáveis ​​de mudança durante o ajuste.

Casos de uso comuns (mantidos juntos para verificação rápida):

• Redes correspondentes de RF

• Redes de temporização

• Filtrar seções

Na ativação de RF e na verificação de filtros, os engenheiros muitas vezes recorrem a esses dielétricos quando um projeto mostra “de onde veio essa mudança?”comportamento.Não é que eliminem toda a incerteza, mas tendem a tornar a incerteza restante mais atribuível ao layout, ao acoplamento ou ao dispositivo ativo, e não ao próprio capacitor.

Dielétricos de uso geral de alta capacitância (geralmente escolhidos para desacoplamento em massa)

Esses dielétricos são preferidos por fornecer mais capacitância por unidade de volume e normalmente reduzir o custo por microfarad, o que os torna comuns perto de pinos de energia e ao longo de trilhos que precisam de armazenamento local de energia.A desvantagem é que a capacitância pode mudar com a temperatura, polarização DC e envelhecimento, e as perdas são frequentemente maiores do que nas famílias de alta estabilidade.

Casos de uso comuns (mantidos juntos para verificação rápida):

• Ignorando os pinos de alimentação do IC

• Armazenamento de energia em massa em trilhos de energia

Durante a atualização do hardware, é bastante comum ver um trilho que parece bom em uma revisão esquemática, mas mostra queda, ruído ou undershoot transitório quando a placa está funcionando.Um fator frequente é que a capacitância efetiva sob polarização CC operacional é visivelmente inferior à marcação nominal.A capacitância é frequentemente tratada como um valor que muda com as condições operacionais, em vez de um número fixo, ajudando a reduzir problemas quando as medições reais diferem dos valores esperados.

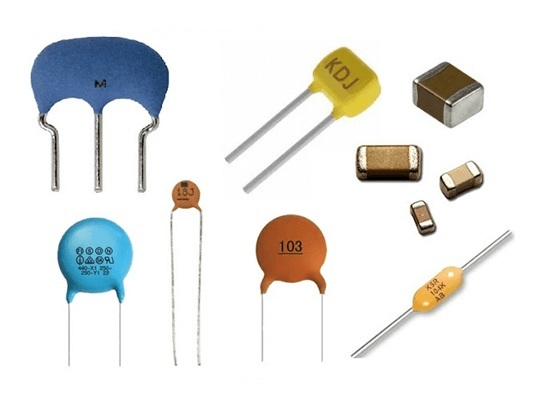

Agrupamento por construção física e fator de forma

A construção influencia o estilo de montagem, mas também aparece de maneiras que podem ser facilmente subestimadas desde o início: indutância parasita, caminhos térmicos, robustez mecânica e quais regimes de corrente/frequência a peça tolera normalmente.É aqui que um layout que “parece razoável” ainda pode produzir um perfil de impedância que parece teimosamente diferente do que a lista técnica sugere.

Capacitores de disco

Os capacitores de disco são normalmente peças passantes usadas em circuitos de uso geral, equipamentos legados e aplicações selecionadas de alta tensão.Sua geometria pode ser útil quando o espaçamento e a distância de isolamento determinam mais o projeto do que a densidade da área ocupada.Em trabalhos de reparo, manutenção e retrofit, os discos são frequentemente escolhidos porque toleram montagem manual e retrabalho sem muito drama, e o espaçamento dos cabos pode ser adaptado a placas mais antigas que nunca foram projetadas para embalagens modernas.

Casos de uso comuns (mantidos juntos para verificação rápida):

• Circuitos passantes de uso geral

• Reparos de equipamentos legados

• Certos layouts de alta tensão onde o espaçamento é uma restrição

Capacitores Tubulares

Os capacitores tubulares são usados quando a tensão, o isolamento ou os limites mecânicos tornam os projetos de capacitores planos inadequados.O formato pode ajudar a gerenciar a distribuição do campo elétrico, o que se torna mais do que acadêmico quando o estresse dielétrico de longo prazo e as margens de isolamento fazem parte da história da confiabilidade.O uso a longo prazo em sistemas de alta tensão mostra a importância dos benefícios do design do pacote para uma operação confiável.

Casos de uso comuns (mantidos juntos para verificação rápida):

• Montagens industriais especializadas

• Papéis de alta tensão com necessidades de embalagem orientadas por isolamento

Capacitores cerâmicos retangulares (tipo caixa)

Peças retangulares (tipo caixa) são usadas quando um corpo mais robusto, características de manuseio mais claras ou restrições específicas de montagem se adaptam melhor ao processo de montagem do que formatos menores.Eles podem simplificar a inspeção e reduzir danos de manuseio, especialmente quando a linha de produção é otimizada para peças que são mais fáceis de segurar, orientar e verificar visualmente.

Casos de uso comuns (mantidos juntos para verificação rápida):

• Construções que se beneficiam de uma carroceria mais robusta e fácil de manusear

• Montagens com restrições de montagem ou inspeção que favorecem contornos maiores

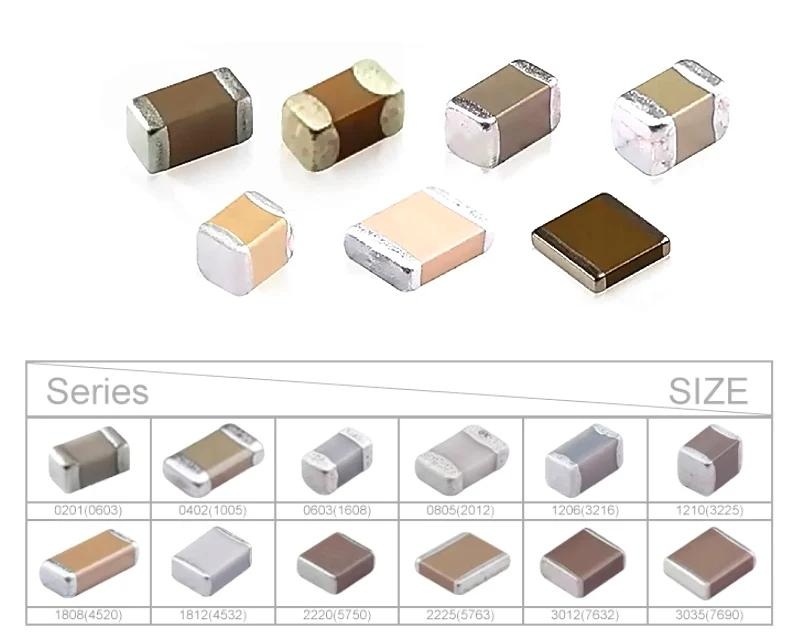

Capacitores cerâmicos multicamadas de chip (MLCCs)

Os MLCCs de chip dominam a eletrônica moderna em grande parte porque se adaptam à montagem automatizada, oferecem capacitância densa em pequenas dimensões e vêm em uma enorme variedade de valores e classificações de tensão.Sua construção multicamadas permite essa densidade, ao mesmo tempo que traz restrições do mundo real, como sensibilidade à flexibilidade da PCB e efeitos do local de montagem na impedância efetiva.Os testes de circuito geralmente mostram que o posicionamento dos componentes pode afetar o desempenho tanto quanto o valor da capacitância.Um capacitor menor colocado próximo à carga pode funcionar melhor do que um capacitor maior colocado mais distante devido à menor indutância do circuito.

Casos de uso comuns (mantidos juntos para verificação rápida):

• Desacoplamento digital de alta densidade

• Bypass SMD de uso geral

• Placas de sinais mistos onde posicionamento e parasitas dominam os resultados

Capacitores de passagem

Os capacitores de passagem atenuam o ruído direcionando um condutor através do corpo do capacitor, o que tende a melhorar a filtragem de alta frequência e a supressão de EMI em comparação com simplesmente espalhar mais capacitores de bypass padrão dentro do gabinete.Eles são frequentemente aplicados onde o ruído tem maior probabilidade de cruzar um limite e podem fazer com que a depuração EMI pareça mais determinística porque a ação de filtragem está ancorada na interface em vez de distribuída por toda a placa.

Casos de uso comuns (mantidos juntos para verificação rápida):

• Limites do gabinete

• Interfaces de conector

• Pontos de entrada de energia

A solução de problemas de EMI geralmente mostra melhores resultados quando os componentes de passagem são colocados em pontos de saída de ruído, em vez de adicionar capacitores padrão mais profundamente no circuito, especialmente quando as emissões do cabo ou o acoplamento de limite causam a interferência.

Razões pelas quais os capacitores cerâmicos são amplamente adotados

Capacitores cerâmicos são usados em analógico de precisão, RF, desacoplamento digital e controle EMI porque as variantes disponíveis abrangem uma ampla gama de comportamento elétrico e empacotamento mecânico.Um hábito de seleção mais confiável é escolher com base nas condições operacionais que realmente dominarão o desempenho, o conteúdo de frequência, a polarização CC aplicada, a faixa de temperatura, o estresse mecânico e as expectativas de confiabilidade, em vez de tratar a marcação de capacitância nominal como a história toda.Esse enquadramento muitas vezes faz com que as decisões de design pareçam menos ambíguas: em vez de debater “Qual valor devo escolher?”, muitas equipes obtêm melhores resultados perguntando “Qual comportamento permanece aceitável depois que as tensões reais do aplicativo são aplicadas?”

Capacitância e comportamento do capacitor

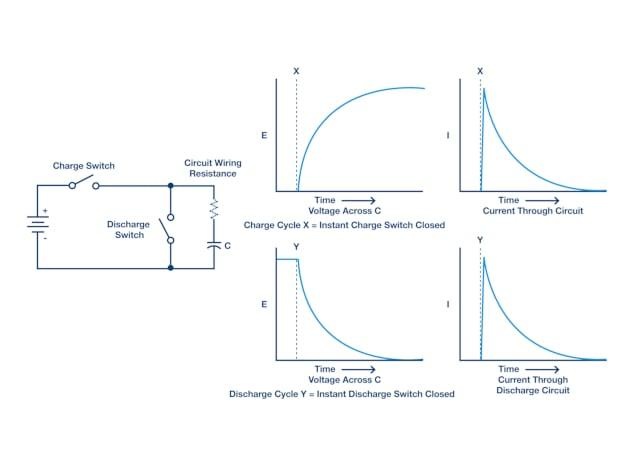

Como os capacitores armazenam e liberam energia

O que é fisicamente um capacitor (e o que isso implica)

Um capacitor é construído a partir de duas superfícies condutoras separadas por uma camada isolante conhecida como dielétrico.

Quando uma voltagem é aplicada, os elétrons se aglomeram em um condutor enquanto são afastados do outro, criando cargas iguais e opostas nos dois lados.

O dielétrico normalmente não transporta corrente de condução, mas suporta o campo elétrico que mantém a separação de cargas.

Por que a “carga armazenada” é geralmente menos útil do que a “energia de campo armazenada”

No trabalho diário do circuito, a lente mais útil é que o capacitor retém energia em seu campo elétrico, em vez de simplesmente “manter carga”.

A energia armazenada pode ser liberada rapidamente, tornando os capacitores úteis em circuitos que necessitam de um fornecimento local rápido de corrente.

Entrega de pulso;estabilização da oferta;acoplamento de sinal.

O que aparece na solução de problemas reais

Um padrão que pode ser surpreendentemente frustrante no laboratório é um circuito que parece estável em estado estacionário, mas tropeça durante etapas abruptas de carga.

Colocar um capacitor adequadamente escolhido próximo à carga muitas vezes acalma esse comportamento transitório, porque ele pode fornecer ou absorver corrente mais rapidamente do que o caminho de alimentação a montante (loop de controle do regulador, resistência da fiação e indutância de distribuição) pode reagir.

Os engenheiros de comportamento dependente de frequência acabam contando com

Os capacitores se opõem a mudanças rápidas de tensão, e é por isso que são comumente usados para suavizar a ondulação em trilhos de energia e para reduzir o ruído conduzido.

Em frequências mais altas e correntes de ondulação mais altas, o comportamento não ideal começa a parecer muito tangível: as perdas da peça e a indutância do condutor/estrutura podem dominar o que você pensou ter comprado.

Resistência equivalente em série (ESR);indutância em série equivalente (ESL).

Como as decisões de seleção tendem a ser tomadas em produtos funcionais

Em muitos projetos, o valor nominal da capacitância é apenas parte da história e, às vezes, não é a parte que causa o retrabalho mais tardio.

As peças são selecionadas com base no fato de ESR, ESL e comportamento de temperatura corresponderem à corrente de ondulação, faixa de frequência e ambiente operacional do circuito.

Equações de capacitância e maneiras práticas de aumentar a capacitância

A definição básica (útil, mas raramente o fim da discussão)

Capacitância é a razão entre a carga armazenada e a tensão aplicada:

C=Q/V

A unidade é o farad (F).

O modelo de placas paralelas e o que ele ensina

Para um capacitor de placas paralelas ideal, a capacitância é determinada principalmente pela geometria e pelo material dielétrico:

C = ε0 εr(S/d)

ε0 ≈ 8,854 × 10⁻¹2 F/m é a permissividade do espaço livre;εr é a permissividade relativa do dielétrico;S é a área efetiva de sobreposição da placa;d é a separação das placas.

Por que as peças de alta capacitância têm a aparência que têm

Esta relação explica porque muitos componentes de “alta capacitância” são projetados para criar uma área efetiva muito grande e uma separação efetiva muito pequena.

Folhas laminadas;pilhas cerâmicas multicamadas.

Uma realidade de campo que pode surpreender até equipes experientes

Uma lição recorrente no hardware enviado é que uma capacitância maior em uma folha de dados não garante melhor comportamento no produto montado.

A capacitância efetiva pode cair sob polarização CC, temperatura e frequência, às vezes o suficiente para prejudicar as margens, especialmente com certas classes dielétricas de cerâmica.

Abordagens práticas e controladas para aumentar a capacitância

• Escolha um dielétrico de εr superior e valide-o em condições reais

Materiais com εr mais alto podem aumentar substancialmente a capacitância, mas alguns dielétricos apresentam perda pronunciada sob polarização CC, desvio de temperatura e envelhecimento.

Em ambientes exigentes, pode parecer mais confortável (e menos arriscado) aceitar capacitância nominal ligeiramente inferior em troca de um dielétrico que permaneça previsível em toda a faixa operacional.

• Aumentar a área efetiva da placa S através da estrutura interna, não apenas do tamanho da embalagem

As construções multicamadas aumentam a “área” ao empilhar muitas camadas dentro da mesma área, muitas vezes fornecendo mais capacitância utilizável do que simplesmente mover para uma peça de estrutura única fisicamente maior.

Quando o espaço da placa é apertado, o uso de vários capacitores em paralelo pode aumentar a capacitância efetiva e também reduzir a ESR, o que tende a melhorar o tratamento da ondulação e a resposta transitória de uma forma que você pode medir imediatamente.

Vários capacitores em paralelo;menor VHS;resposta transitória melhorada;melhor manuseio de ondulação.

• Reduza o espaçamento das placas d enquanto mantém o espaço livre de confiabilidade visível

A redução de d aumenta a capacitância, mas também pode estreitar a margem de tensão de ruptura e aumentar o risco de vazamento, especialmente sob contaminação, umidade ou estresse sustentado em alta temperatura.

Em produtos de longa vida útil, escolhas conservadoras de espaçamento – ou a seleção de uma peça com margem de tensão confortável – geralmente compensam, pois evitam degradação lenta e falhas intermitentes que são notoriamente difíceis de serem causadas após a montagem.

Uma perspectiva de design que tende a produzir resultados mais estáveis

Maximizar a capacitância raramente funciona bem como um push de parâmetro único;o resultado geralmente depende de como a capacitância interage com ESR/ESL, classificação de tensão, comportamento de polarização, vida útil e posicionamento físico.

Uma estratégia combinada geralmente se comporta de forma mais calma em sistemas reais: um capacitor maior para energia de baixa frequência mais capacitores menores de baixa indutância colocados perto de cargas sensíveis podem produzir melhor estabilidade do que depender de um componente grande.

Capacitor em massa para energia de baixa frequência;capacitores menores de baixa indutância próximos a cargas críticas;melhorias de estabilidade baseadas no posicionamento.

Arquitetura de capacitor cerâmico MLCC

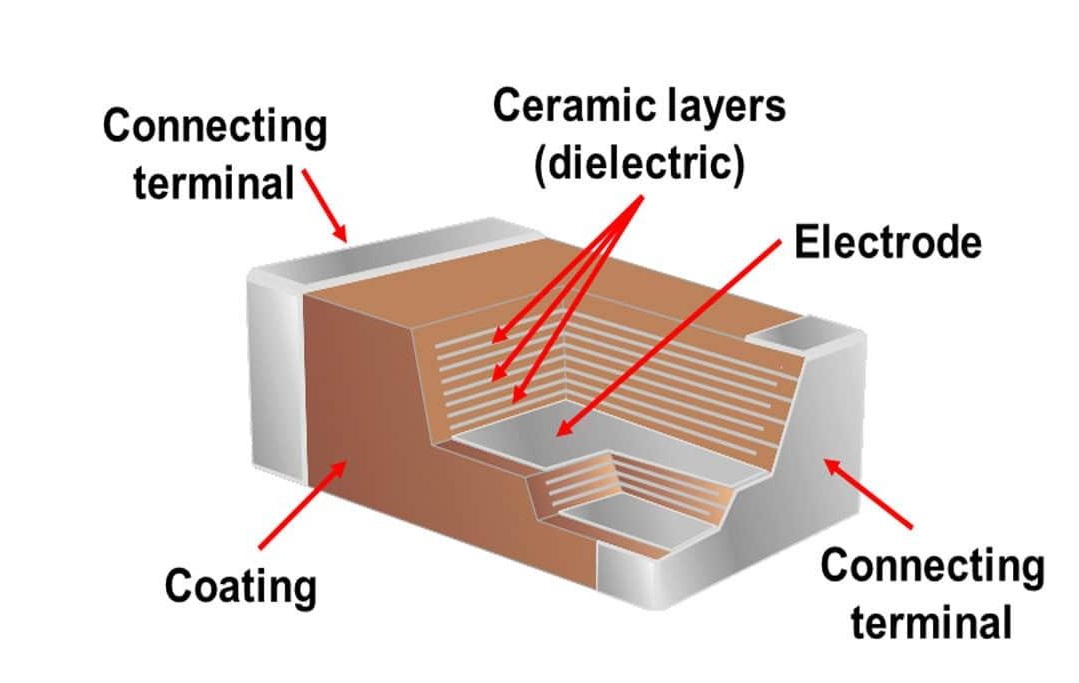

Os capacitores cerâmicos multicamadas (MLCCs) contam com uma construção laminada monolítica para fornecer alta capacitância dentro de um pacote muito pequeno.O corpo interno é criado empilhando repetidamente folhas dielétricas de cerâmica extremamente finas com camadas de eletrodos de metal colocadas entre elas em um padrão alternado.O padrão do eletrodo é disposto de modo que todas as outras camadas de eletrodo sejam direcionadas para uma extremidade do chip, enquanto as camadas restantes são direcionadas para a extremidade oposta.Após o empilhamento, a montagem é prensada em um bloco “verde” compacto, onde o alinhamento, a uniformidade da camada e a limpeza moldam silenciosamente o comportamento da peça posteriormente.A pilha é então co-queimada em alta temperatura, durante a qual a cerâmica se densifica e a rede de eletrodos fica presa em uma única estrutura rígida.

Uma vez concluído o disparo, as terminações são formadas em ambas as extremidades para conectar os conjuntos de eletrodos enterrados ao mundo exterior, produzindo caminhos curtos de corrente interna e baixa indutância parasita que muitas vezes são apreciadas no desacoplamento de alta velocidade.

Pilha em camadas: como a capacitância é construída com área, não com pegada

Cada par dielétrico e eletrodo se comporta como um capacitor de placa paralela, e a capacitância total aumenta à medida que mais camadas ativas são adicionadas.

Essa abordagem aumenta a área efetiva da placa por meio de camadas, em vez de expandir o comprimento e a largura do componente, e é por isso que os MLCCs se ajustam confortavelmente onde o espaço da placa parece apertado.

Na prática, buscar mais camadas e dielétricos mais finos pode parecer um exercício de equilíbrio: o alvo elétrico é claro, mas a tolerância a defeitos e variações tende a diminuir à medida que as geometrias se tornam mais agressivas.

Muitas equipes acabam tratando a “capacitância máxima no menor caso” como uma meta que é refinada por dados de qualificação, histórico de falhas e o que estão dispostos a depurar posteriormente no laboratório.

Espessura dielétrica e tensão de campo: o custo silencioso de ficar mais fino

A redução da espessura dielétrica aumenta a capacitância, mas também aumenta a intensidade do campo elétrico na mesma tensão aplicada.

Maior tensão de campo pode acelerar o comportamento de envelhecimento e reduzir o headroom durante transientes, especialmente quando o trilho ocasionalmente apresenta ultrapassagem ou toque.

Durante o teste e a validação da montagem, a tensão operacional é frequentemente reduzida ou tamanhos de pacote menos agressivos são selecionados para nós com picos de tensão, porque prevenir falhas raras é mais importante do que economizar uma pequena quantidade de espaço na placa.

Continuidade do eletrodo e geometria da borda: onde as opções sutis de layout aparecem mais tarde

Os eletrodos internos devem permanecer contínuos onde pretendido, e o esquema de conexão alternada deve permanecer consistente camada a camada para evitar perda de área ativa.

A sobreposição do eletrodo determina a região de capacitância efetiva, enquanto as bordas do eletrodo e as margens dielétricas influenciam a concentração do campo local.

Pequenas diferenças geométricas podem alterar a distribuição de tensão, que muitas vezes se torna visível sob alta tensão, alta umidade ou testes de polarização de longa duração.

Isso ajuda a explicar uma frustração familiar no trabalho de qualificação: dois MLCCs com a mesma capacitância nominal e classificação de tensão ainda podem se separar visivelmente quando submetidos ao mesmo perfil de tensão.

Co-queima e integridade monolítica: como a sinterização molda o resultado final

A sinterização faz mais do que unir camadas;define a estrutura do grão da cerâmica, a densidade e a porosidade residual.Ele também define a qualidade da interface dielétrico-eletrodo, incluindo quão bem os materiais se ligam e quão consistentemente a interface se forma em milhares de camadas.Esses resultados microestruturais influenciam a resistência de isolamento, a perda dielétrica e a resistência mecânica de maneiras que muitas vezes parecem “incorporadas” quando a queima é concluída.

O comportamento elétrico do MLCC é em grande parte formado durante o processo de queima, porque testes posteriores só podem classificar os resultados produzidos pelas condições do forno.

A qualidade do contato do eletrodo, o comportamento de difusão e a limpeza interfacial afetam a ESR, o vazamento e a estabilidade a longo prazo.Quando os problemas de produção se repetem, a causa raiz frequentemente reside na variabilidade sutil da interface, em vez de em uma falha dimensional óbvia, o que pode ser enlouquecedor porque a peça parece correta, mas se comporta de maneira diferente.Essa realidade leva a controles de processo mais rígidos e a uma inspeção de entrada mais disciplinada para construções de alta confiabilidade, especialmente quando os retornos em campo são política e financeiramente penosos.

Terminações Externas: Conectividade Elétrica e Tratamento de Tensão Mecânica

As terminações externas conectam os conjuntos de eletrodos internos à PCB e completam o caminho elétrico da pilha enterrada até as juntas de solda.Os materiais de terminação e o revestimento são selecionados para oferecer suporte à soldabilidade e à resistência à corrosão, ao mesmo tempo que fornecem alguma conformidade mecânica.Como o corpo cerâmico é rígido e a PCB pode flexionar, a região de terminação acaba carregando uma parcela desproporcional de tensão mecânica durante a ciclagem térmica e a flexão da placa.

Para muitas equipes, a escolha da terminação torna-se parte da conversa sobre confiabilidade, e não um pequeno detalhe da embalagem.

Sistemas de terminação e comportamento flexível em montagens reais

As pilhas de terminação modernas podem incluir camadas mais flexíveis projetadas para reduzir a transferência de tensão para o corpo cerâmico.

Isto se torna especialmente relevante em layouts densos, placas longas e etapas de fabricação que induzem flexão, como desmontagem ou inserção de conector.

Os dados de campo e a experiência de desmontagem muitas vezes apontam para danos iniciados mecanicamente como uma origem comum de falha, por isso avaliam o estilo de terminação juntamente com a classe dielétrica, em vez de tratá-lo como uma reflexão tardia.

Composições Dielétricas: Combinando Comportamento de Desempenho com o Caso de Uso

Os dielétricos MLCC são formulados para enfatizar diferentes perfis de desempenho, e o espaço comercial raramente é sutil, uma vez que as condições operacionais são realistas.Algumas formulações concentram-se na maximização da densidade de capacitância, enquanto outras enfatizam a estabilidade em termos de temperatura, polarização CC e tempo.A seleção tende a funcionar melhor quando parte da necessidade real do sistema: o desacoplamento pode favorecer o armazenamento de carga por volume, enquanto a temporização e a filtragem podem favorecer a previsibilidade e menor desvio.

Densidade de capacitância vs. estabilidade

Os dielétricos de alta capacitância geralmente mostram uma dependência mais forte da polarização CC e da temperatura, o que pode surpreender projetos que assumem que o valor da placa de identificação é o que o circuito recebe.Dielétricos mais estáveis ​​geralmente fornecem menor capacitância por volume, mas seu comportamento tende a ser mais fácil de ser limitado pelos cantos operacionais.

Um método prático é decidir se o circuito precisa de uma precisão de capacitância precisa ou simplesmente de capacitância efetiva suficiente sob polarização e temperatura reais e, em seguida, selecionar a família dielétrica que se alinha com essa expectativa.

Diferenças comuns de comportamento que os engenheiros geralmente acompanham separadamente:

• Dependência de polarização CC (queda de capacitância sob tensão CC aplicada)
• Coeficiente de temperatura (mudança de capacitância ao longo da faixa operacional)
• Taxa de envelhecimento (desvio de capacitância ao longo do tempo)
• Características de perda (fator de dissipação e comportamento de frequência)

Perspectiva Central: Estrutura MLCC como um conjunto gerenciado de trade-offs

Os MLCCs são frequentemente resumidos como “mais camadas produzem mais capacitância”, mas o trabalho diário de design tende a girar em torno do gerenciamento de restrições concorrentes.A contagem de camadas, a espessura dielétrica, a geometria do eletrodo, os resultados de disparo e o design da terminação interagem para determinar o resultado entregue no circuito.O que importa em última análise no campo não é apenas a capacitância nominal, mas a capacitância sob polarização, as perdas em relação à frequência, a tolerância ao estresse mecânico e a estabilidade ao longo do tempo.Tratar o MLCC como uma estrutura projetada, em vez de uma única entrada em uma folha de dados, geralmente leva a ciclos de qualificação mais suaves e a menos descobertas desagradáveis ​​após o lançamento.

Parâmetros de seleção de capacitores cerâmicos

Unidades de capacitância, escalas de valores do mundo real e conversões rápidas

A capacitância é normalmente escrita em pF, nF e µF, principalmente porque 1 F está muito além do que a maioria dos projetos de nível de PCB já colocam em um único nó (1 F = 1.000.000 µF).Em revisões esquemáticas de rotina e verificações de BOM, o conhecimento da unidade tende a decidir se um projeto parece limpo e previsível ou se acumula silenciosamente riscos evitáveis, especialmente quando os números das peças diferem apenas por um sufixo.

Erros de leitura geralmente acontecem quando um valor “parece correto”, mas a unidade está errada em três ou seis ordens de magnitude, e isso pode levar a placas que se comportam de maneira estranha, mesmo que o valor impresso pareça razoável à primeira vista.As equipes que criam o hábito de conversão rápida geralmente gastam menos tempo depurando ruídos “misteriosos” e menos tempo classificando devoluções de compras.

Relacionamentos comuns:

• 1 µF = 1.000 nF = 1.000.000 pF
• 1 nF = 1000 pF

Uma abordagem de design comum durante a colocação inicial é associar:

• pF: faixa de caminho do sinal e corte de RF
• nF: bypass de alta frequência e faixas locais de supressão de HF
• µF: armazenamento de energia local e faixas de suporte de carga de frequência mais baixa

Dito isto, é fácil ficar excessivamente confortável com o padrão de “valor típico”.A maneira mais confiável de confirmar um valor é verificar qual impedância o capacitor (e sua indutância de montagem) apresentará na banda de frequência que o circuito realmente excita, em vez de confiar no que parece padrão no papel.

Faixa de capacitância, disponibilidade limitada por pacote e tensões de confiabilidade

Nos catálogos, os capacitores cerâmicos cobrem aproximadamente 0,5 pF até cerca de 100 µF, mas os valores que são realmente compráveis e estáveis na produção são determinados pelo tamanho do pacote, sistema dielétrico e classificação de tensão.Mesmo quando duas peças compartilham a mesma capacitância nominal, a movimentação entre pacotes pode alterar o modo como eles se comportam no circuito porque a geometria e a formulação dielétrica influenciam a perda de polarização CC, ESR/ESL e a suscetibilidade a danos mecânicos.

O que frequentemente surpreende as pessoas, especialmente durante um primeiro layout de alta densidade, é a rapidez com que a “capacitância nominal” deixa de se assemelhar à “capacitância no circuito” quando a polarização CC e a temperatura estão presentes.Uma placa que parece calma na bancada com baixo estresse pode apresentar um comportamento marginal depois que o capacitor fica próximo à tensão operacional, aquece com vizinhos ou sofre flexão durante a despanelização ou montagem do gabinete.

Exemplos que mostram o espaço comercial sem contar toda a história por si só:

• 0402: às vezes disponível em torno de 10 µF/10 V em determinadas séries
• 0805: às vezes disponível em torno de 47 µF em certas classes de tensão

A alta capacitância em um pacote pequeno pode causar problemas como maior queda de capacitância sob polarização CC, maior sensibilidade à temperatura em muitos dielétricos de Classe II e maior risco de trincas flexíveis.O resultado é que “se ajusta ao valor” ainda pode deixar o circuito operando como se o valor fosse bem menor.

Um fluxo de seleção mais constante é começar pela forma como o nó deve se comportar eletricamente e depois trabalhar para as partes que podem manter esse comportamento em condições reais:

• Impedância alvo versus frequência
• Ondulação permitida no ponto de carga
• Formato e duração da corrente transitória
• Polarização CC esperada e faixa de temperatura
• Ambiente mecânico (placa flexível, manuseio de montagem)

Quando o espaço da placa é limitado, a capacitância geralmente é dividida entre vários MLCCs de valor médio, em vez de usar uma peça de valor muito alto próxima ao limite do tamanho do pacote.Este método melhora o compartilhamento de corrente, reduz o efeito de um componente trincado e facilita o controle de impedância.

Tensão nominal, hábitos de redução de potência e consequências para tamanho/capacitância

As classificações de tensão do capacitor cerâmico geralmente variam de cerca de 2,5 V até a faixa de kV (cerca de 3 kV), dependendo da construção.Capacidade de tensão mais alta geralmente significa dielétrico mais espesso e espaçamento interno maior, o que tende a aumentar o tamanho ou limitar a capacitância máxima alcançável em uma determinada área ocupada.

Uma diretriz operacional comumente usada é manter a tensão de trabalho abaixo de aproximadamente 70% da tensão nominal.Essa abordagem ajuda a melhorar a confiabilidade a longo prazo, reduz a perda de capacitância de polarização CC em muitos capacitores Classe II e fornece melhor proteção contra transientes e toques que podem não aparecer em cálculos básicos de estado estacionário.

Em trilhos de energia reais, um breve overshoot pode ser grande o suficiente para violar o pensamento “somente nominal”.Portanto, a escolha da classificação geralmente fica mais próxima dos picos do pior caso (incluindo inicialização, hot-plug, equivalentes de despejo de carga ou ultrapassagem da malha de controle) do que da tensão de alimentação impressa.

Há também uma questão sutil que revisores experientes debaterão: escolher uma classificação de tensão mais alta do que o mínimo pode, às vezes, melhorar a capacitância efetiva na tensão operacional real, porque o dielétrico é menos estressado.Ao mesmo tempo, essa escolha pode levar o design a um pacote maior ou a uma série mais cara.O resultado mais satisfatório tende a ser aquele que fornece a capacitância efetiva necessária sob polarização, com tamanho razoável e estabilidade de compra, em vez de buscar a classificação mais alta na prateleira.

Opções dielétricas, comportamento de temperatura e verificação de “capacitância efetiva”

Os capacitores cerâmicos são comumente agrupados em classe I (alta estabilidade) e classe II (alta eficiência volumétrica com mais variação).Dielétricos de classe I, como C0G/NP0, normalmente apresentam excelente estabilidade de temperatura, baixa perda e dependência de tensão muito pequena, o que se alinha bem com filtros de precisão, redes de temporização e trabalho de RF onde a previsibilidade parece inegociável durante o ajuste.

Dielétricos de classe II, como X7R, X5R e Y5V, fornecem capacitância por volume muito maior e são amplamente utilizados para desacoplamento e bypass em massa.O problema é que sua capacitância pode mudar com a temperatura, a tensão CC aplicada e o envelhecimento.Se esse comportamento for ignorado, o circuito pode acabar funcionando como se tivesse uma BOM diferente daquela que foi aprovada.

Exemplos comuns de classe I e classe II:

• Classe I: C0G/NP0
• Classe II: X7R, X5R, Y5V

Entre as opções populares de classe II, o X7R é frequentemente selecionado para desacoplamento de energia porque tende a manter a capacitância em uma faixa de temperatura mais ampla do que o X5R, enquanto o Y5V é conhecido pela perda acentuada de capacitância sob temperatura e polarização e é frequentemente mantido para funções onde a variação é tolerável.Muitas surpresas de estágio final são evitadas tratando a “capacitância nominal” como um rótulo e validando a “capacitância efetiva” na polarização e temperatura CC reais.Quando essa etapa de validação é ignorada, não é incomum descobrir que uma parte de “10 µF” se comporta como apenas alguns µF no circuito, e isso pode aparecer como ondulação mais alta, mais queda em cargas rápidas ou conforto de loop de controle mais estreito.

Na prática, uma lista técnica que se comporta de forma consistente desde o protótipo até a produção é muitas vezes construída com mistura deliberada: peças de classe I, onde o comportamento previsível reduz o ajuste e o retrabalho, e peças de classe II, onde a densidade e o custo ajudam o layout a fechar, ao mesmo tempo que permitem margem suficiente para absorver distorções e efeitos de temperatura sem transformar a validação em um tiroteio.

Perfil de comportamento técnico de capacitores cerâmicos

Modelos de circuito (comportamento não ideal em construções reais)

Os capacitores cerâmicos não apresentam “apenas capacitância” quando entram em um ambiente real de PCB.Um modelo funcional normalmente combina um capacitor ideal com indutância em série equivalente (ESL) e resistência em série equivalente (ESR), além de uma resistência de isolamento finita (IR) colocada em paralelo.Na prática, esses parasitas decidem se a peça acalma um trilho ou acaba participando do problema de ruído.Pode ser frustrante ver um capacitor cuidadosamente selecionado errar seu alvo porque um par via mais longo do que o esperado, um traço esticado ou um loop de corrente ampliado aumenta efetivamente o ESL e afasta o mínimo de impedância das frequências que o projeto estava tentando acalmar.Um hábito de projeto mais estável é tratar o capacitor como um componente em formato de frequência cujo comportamento é definido em conjunto pela física do dispositivo e pela geometria de montagem.

Implicações práticas de ESL, ESR e IR

O ESL molda o limite de frequência superior onde a parte sai do comportamento capacitivo e começa a parecer indutiva.

ESR molda perda e amortecimento;dependendo da rede, pode suavizar ressonâncias ou, quando extremamente baixo, permitir picos mais nítidos que parecem “limpos” no papel, mas pontiagudos em um gráfico de impedância.

O IR molda a retenção de carga e a estabilidade de polarização ao longo do tempo;a cerâmica geralmente funciona bem aqui, mas o caminho de vazamento finito ainda aparece em situações de alta impedância e longa duração.

Resumo ESL / ESR / IR (agrupado):

• ESL: transição de alta frequência e aquisição indutiva
• ESR: amortecimento, perda de ondulação e nitidez de pico de ressonância
• IR: caminho de vazamento que afeta o comportamento de retenção e a estabilidade de polarização

Impedância e ressonância (como a frequência determina o desempenho em uso)

A impedância de um capacitor cerâmico se move substancialmente com a frequência.Em frequências mais baixas, a impedância é dominada pela reatância capacitiva e cai à medida que a frequência aumenta.A curva atinge uma frequência auto-ressonante (SRF), onde a reatância capacitiva e indutiva se tornam iguais e se cancelam, criando o ponto de impedância mais baixo próximo à faixa de frequência pretendida para redução de ruído.Após o SRF, o mesmo componente se comporta cada vez mais indutivamente e a impedância aumenta novamente, o que pode parecer contra-intuitivo durante a depuração porque um “desacoplador” pode começar a alimentar ruído através da rede nas mesmas frequências que estão sendo perseguidas.Uma mentalidade de seleção mais confiável é começar a partir do espectro de ruído medido ou esperado e, em seguida, escolher valores de capacitores, tamanhos de caixas e posicionamentos que alinhem o comportamento do SRF com esse espectro, em vez de apostar em um único número de capacitância nominal.

Uso de ressonância em nível de design

O desacoplamento de banda larga geralmente se beneficia da distribuição de capacitância entre vários valores e pacotes, de modo que seus SRFs se espalhem em vez de se acumularem.A geometria de posicionamento e montagem move diretamente o comportamento efetivo do SRF, de modo que a proximidade física do circuito de energia/terra pretendido altera os resultados mesmo quando a lista técnica permanece a mesma.Em algumas redes, adicionar perda propositalmente (por meio de uma parte ESR ligeiramente mais alta ou de um resistor em série pequena) pode tornar a curva de impedância mais calma e mais fácil de conviver do que simplesmente empilhar mais capacitância.

Táticas de ressonância (agrupadas):

• Escalonar SRFs com vários valores e tamanhos de caso
• Reduza a indutância de montagem através de posicionamento apertado e circuitos curtos
• Adicione amortecimento intencional quando aparecer pico ou antirressonância

ESR vs. Frequência (mecanismos de perda que podem estabilizar ou desestabilizar)

ESR não é um número fixo;ele muda com a frequência, formulação dielétrica, geometria do eletrodo e temperatura.Na comutação de fontes, o ESR influencia a ondulação e interage com a estabilidade do loop de maneiras que tendem a aparecer durante o estágio final de validação, quando a alteração de um capacitor pode alterar inesperadamente o formato da impedância de saída.Muitas equipes aprendem, às vezes da maneira mais difícil, que “o ESR mais baixo disponível” pode sair pela culatra: o ESR extremamente baixo pode aprofundar os mínimos de impedância e, ao mesmo tempo, produzir picos de anti-ressonância quando vários capacitores se acoplam através da indutância plana.Por outro lado, muito ESR aumenta a ondulação e o aquecimento.Um objetivo prático é um perfil de impedância que permaneça previsível em todas as condições operacionais, mesmo que isso signifique aceitar alguma perda que faça com que a rede se comporte com mais calma.

Considerações sobre reguladores de comutação

O comportamento da ondulação depende da ESR na frequência de comutação e de seus harmônicos, portanto, o mesmo capacitor pode parecer bom em medições de CC, mas apresentar desempenho inferior sob corrente de ondulação.As margens de estabilidade podem mudar porque o formato da impedância da rede de saída influencia a resposta do loop, especialmente quando um projeto de regulador espera implicitamente uma determinada vizinhança ESR.O comportamento térmico segue a dissipação (I²R), e pequenos pacotes podem aquecer visivelmente sob corrente de ondulação, o que pode parecer surpreendente durante a subida quando os números elétricos pareciam modestos.

Efeitos voltados para o regulador (agrupados):

• Ripple: contribuição ESR no tom de comutação e harmônicos
• Estabilidade: interação do formato da impedância com a malha de controle
• Térmico: aquecimento I²R e impacto na confiabilidade sob corrente ondulada

Níveis de precisão (a tolerância é um ponto de partida, não a história toda)

Os capacitores cerâmicos geralmente não se comportam com a precisão de um resistor.Os graus de tolerância comuns incluem ±5%, ±10% e ±20%, com o que está realisticamente disponível dependendo do valor, tamanho da caixa e sistema dielétrico.Mesmo quando a tolerância impressa parece tranquilizadora, a “capacitância efetiva” no circuito é ainda moldada pela temperatura, polarização CC, envelhecimento (para certos dielétricos) e pela frequência de medição usada para caracterizá-la.Para circuitos onde o valor da capacitância influencia diretamente o comportamento, muitas vezes é mais reconfortante emocionalmente e tecnicamente mais seguro tratar a tolerância da placa de identificação como uma janela de classificação e depois confirmar a capacitância efetiva sob as condições reais de tensão CC, temperatura e frequência que o circuito experimentará.

Onde a tolerância impulsiona o comportamento observável do sistema

Pequenas mudanças de capacitância podem se traduzir em desvios de tempo muito perceptíveis em atrasos e osciladores RC, o que tende a ser o primeiro lugar onde as equipes sentem a dor.Em filtros analógicos, o movimento da frequência de canto pode aparecer como largura de banda degradada, resposta de fase ou modelagem de ruído que não atende mais às expectativas.Na detecção e na medição baseada em carga, as alterações de capacitância podem se assemelhar a deslocamento ou ruído, fazendo com que a calibração pareça instável mesmo quando o próprio sensor está bom.

Aplicativos sensíveis à tolerância (agrupados):

• Temporização e osciladores RC: erro de frequência/atraso devido a pequenas mudanças
• Filtragem analógica: desvio de canto e desvio de formato de sinal
• Detecção baseada em carga: ruído/deslocamento aparente e desvio de calibração

Efeitos de temperatura e polarização DC (fontes comuns de redução de capacitância)

A estabilidade da capacitância está fortemente ligada à classe dielétrica.Cerâmicas de alta permissividade, como X5R e X7R, fornecem alta capacitância em pequenos volumes, mas sua capacitância efetiva geralmente cai sob polarização CC, às vezes em uma quantidade que pega as equipes desprevenidas durante a primeira inicialização.É um desconforto familiar: um capacitor de “10 µF” pode se comportar de maneira muito menor na tensão operacional, alterando a dinâmica do regulador e aumentando a ondulação do que as simulações previram se a dependência de polarização não fosse modelada.As mudanças de temperatura modulam ainda mais a capacitância, e o comportamento combinado de temperatura mais polarização pode dominar o que o circuito realmente experimenta.Um fluxo de trabalho de seleção que tende a envelhecer bem é avaliar a capacitância na tensão CC, faixa de temperatura e banda de frequência pretendidas – e então decidir se o espaço restante corresponde ao nível de conforto do projeto.

Orientação Prática para X5R/X7R

Confiar na capacitância da placa de identificação na tensão de trabalho geralmente leva a resultados otimistas, portanto, as curvas de polarização CC do fornecedor ou a medição direta geralmente fornecem um caminho de engenharia mais calmo.O aumento da classificação de tensão pode reduzir a perda de polarização CC, embora possa ser prejudicado pelo tamanho e custo de maneiras que a compra e o layout notarão.Quando a estabilidade da capacitância é a preferência do projeto, dielétricos de baixa permissividade, como C0G/NP0, são frequentemente escolhidos, mesmo que a capacitância alcançável por volume seja menor.

Movimentos de seleção X5R/X7R (agrupados):

• Use curvas de polarização ou medições na tensão operacional
• Considere uma classificação de tensão mais alta para reduzir a perda de polarização (com compensações de tamanho/custo)
• Use C0G/NP0 quando a estabilidade superar a densidade de capacitância

Corrente de fuga e resistência de isolamento (forte desempenho típico, finito na realidade)

Os capacitores cerâmicos geralmente apresentam baixa corrente de fuga e alta resistência de isolamento, o que suporta armazenamento de energia de curto prazo, retenção de polarização e nós de alta impedância.Mesmo assim, o vazamento não é zero e se torna perceptível em produtos de consumo ultrabaixo, integradores de precisão e circuitos de longo tempo de espera, onde o orçamento de carga é emocionalmente apertado e cada microamp parece pessoal durante a análise de potência.O vazamento também tende a aumentar com a capacitância e as condições operacionais, portanto, aumentar a capacitância pode expandir silenciosamente a margem de vazamento.Uma abordagem fundamentada é tratar o vazamento e o IR como parâmetros para validar a tensão e a temperatura operacionais, especialmente quando o comportamento do circuito depende da retenção de carga em vez da filtragem instantânea.

Quando o vazamento se torna uma restrição no nível do sistema

Nos modos de espera alimentados por bateria, o vazamento em escala de microamperes pode dominar o orçamento do sono e prejudicar o controle de energia cuidadoso.Em caminhos e integradores sample-and-hold, o vazamento aparece como queda ou deslocamento que pode imitar erros algorítmicos.Nas entradas de sensores de alta impedância, o vazamento pode distorcer as leituras o suficiente para ser atribuído ao ruído externo até que as medições isolem a verdadeira fonte.

Áreas problemáticas causadas por vazamento (agrupadas):

• Sistemas de bateria em espera: inflação da corrente de suspensão devido a perdas de microamperes
• Sample-and-hold/integradores: comportamento de queda e deslocamento
• Entradas de sensores de alta impedância: distorção de leitura atribuída incorretamente ao ruído

Riscos de confiabilidade e maneiras práticas de mantê-los sob controle

Falhas causadas por estresse mecânico

Os capacitores cerâmicos são mecanicamente rígidos, e essa rigidez pode trabalhar silenciosamente contra você quando o PCB é solicitado a dobrar.Em construções reais, a flexibilidade aparece em lugares nos quais as pessoas nem sempre pensam até que uma falha force o problema: despanelização, ajuste do gabinete, inserção do conector, carregamento do acessório de teste e até mesmo o momento “apenas ajuste um pouco mais” durante o aperto do parafuso.Quando a placa flexiona, a tensão de tração pode ser transferida para o corpo do capacitor, e o resultado geralmente é um conjunto de microfissuras que permanecem invisíveis no início, mas gradualmente aparecem como um comportamento elétrico degradado.

Essas rachaduras podem reduzir lentamente a capacitância efetiva, aumentar o vazamento ou criar sintomas intermitentes que parecem irritantemente inconsistentes durante a depuração.Sob repetidos ciclos térmicos, uma fissura também pode crescer ao longo do tempo e, nos cenários mais severos, progredir para um curto-circuito interno.

Pacotes maiores tendem a ser mais vulneráveis ​​porque abrangem mais áreas da placa e atravessam zonas de dobra, mas o tamanho por si só raramente explica toda a história da falha.O posicionamento e a orientação geralmente decidem se o mesmo valor do capacitor sobrevive confortavelmente ou se torna o primeiro elo fraco.Em retornos de campo e investigações de laboratório, as falhas geralmente se concentram em bairros familiares de alta tensão, onde o estresse do conselho se concentra em vez de se espalhar.

O agrupamento de falhas é frequentemente observado perto de:

• Furos de montagem
• Bordas da placa
• Conectores grandes
• Guias separáveis do painel

Os ganhos diários de confiabilidade geralmente vêm da abordagem do estresse mecânico como uma entrada controlável do projeto, e não como algo com o qual “ter cuidado” mais tarde no chão de fábrica.A intenção prática é evitar que a tensão da placa atinja o corpo cerâmico e evitar a introdução de crack starters durante a soldagem e retrabalho.

Mecanismos típicos de falha e como eles aparecem

• Flexão de PCB e Deformação Localizada

A flexão da PCB pode ser sutil e ainda causar danos.Mesmo uma deflexão modesta pode gerar alta tensão localizada nas terminações do capacitor, especialmente perto do filete de solda, onde os gradientes de tensão atingem o pico.As microfissuras geralmente iniciam aí, e os efeitos posteriores tendem a aparecer como “peculiaridades” elétricas antes de se tornarem falhas graves.

Os resultados comuns incluem:

- Perda ou desvio de capacitância (geralmente mais fácil de notar em circuitos de filtragem e temporização)

- Maior dissipação e autoaquecimento adicional sob corrente de ondulação

- Shorts intermitentes que aparecem apenas sob vibração, choque ou oscilações de temperatura

• Estresse e choque térmico induzidos por soldagem

Superaquecimento, aquecimento irregular ou força mecânica excessiva durante a soldagem podem causar danos por choque térmico e estresse residual.O retrabalho manual é uma fonte frequente de falhas latentes porque o calor é comumente aplicado de um lado enquanto o outro lado permanece mais frio, criando uma incompatibilidade de temperatura que estimula rachaduras.O que torna isso especialmente frustrante é que a peça pode passar na inspeção de entrada e nos testes básicos de bancada e, mais tarde, falhar quando o produto apresentar vibração real, ciclos de temperatura ou longo tempo de funcionamento.

Medidas de mitigação em nível de diretoria que se sustentam na produção

• Reduz o esforço de manuseio e montagem

Quando as equipes estão sob pressão de cronograma, é fácil aceitar a flexibilidade de pequenas montagens como “normal”, mas muitas vezes é aí que a vida útil de um MLCC é silenciosamente encurtada.As práticas que reduzem a transferência direta de força para os componentes tendem a compensar, pois há menos retornos intermitentes e menos tempo perdido devido a falhas não reproduzíveis.

Ações recomendadas:

- Evite aplicar força direta aos componentes durante o manuseio, sondagem, acoplamento do conector ou engate do acessório

- Utilizar métodos de despanelização que limitem a flexibilidade;a marcação e o encaixe geralmente introduzem flexão significativa, enquanto o roteamento ou acessórios controlados normalmente reduzem a tensão

• Otimize o posicionamento e a orientação durante o projeto da PCB

As decisões de layout podem distribuir a tensão de forma inofensiva ou concentrá-la exatamente onde os MLCCs mais sofrem.Falhas intermitentes relacionadas a trincas geralmente levam ao posicionamento e orientação cuidadosos do capacitor, porque essas alterações podem melhorar a estabilidade sem alterar a lista técnica.

Diretrizes de colocação e orientação:

- Coloque os capacitores longe de regiões de alta tensão, como bordas de placas, orifícios de montagem, conectores grandes e abas de painel

- Oriente os MLCCs de forma que o eixo longo fique perpendicular à direção de flexão primária para reduzir a tensão de tração nas terminações

- Adicione zonas de proteção ao longo de caminhos de curvatura conhecidos, em vez de depender da “montagem cuidadosa” como única proteção

• Minimize o estresse de soldagem e mantenha o retrabalho sob controle

Soldagem e retrabalho são onde layouts sólidos ainda podem causar danos latentes.O objetivo é manter os gradientes de temperatura suaves e evitar perturbações mecânicas enquanto a solda estiver em um estado semi-sólido vulnerável.

Ações focadas em processos:

- Use perfis de solda que aqueçam uniformemente e evitem gradientes acentuados de temperatura em toda a peça

- Durante a soldagem manual ou retrabalho, pré-aqueça a área para reduzir o choque térmico e evitar forçar, empurrar ou torcer o componente enquanto a solda não estiver totalmente líquida

- Limite os ciclos repetidos de retrabalho, pois cada passagem adiciona estresse cumulativo e aumenta as chances de uma rachadura que só aparecerá mais tarde

Uma perspectiva prática de confiabilidade

Em muitos produtos, a robustez mecânica melhora mais através da disciplina de layout e das restrições de montagem do que simplesmente pela seleção de um MLCC de qualidade superior.Trocar para um capacitor “melhor” e deixar a placa flexível sem solução geralmente apenas se desloca onde o sistema falha, em vez de fazer com que o comportamento desapareça.As equipes que identificam antecipadamente os pontos críticos de tensão geralmente obtêm a melhoria de confiabilidade mais limpa, com interrupção mínima de custos e cronograma.

Ruído audível (“assobio”) e consequências no nível do sistema

Capacitores cerâmicos dielétricos de alto K podem converter energia elétrica em movimento físico por meio de efeitos piezoelétricos e eletrostritivos.Com tensão CA presente, o capacitor pode vibrar.Se essa vibração se acoplar ao PCB e a placa ressoar na banda audível, o produto poderá emitir um tom comumente descrito como “assobio”, “canto” ou “chiado de bobina”, mesmo que nenhum indutor seja o responsável.

Esse efeito geralmente não é um modo de falha de confiabilidade por si só, mas pode se transformar em um problema de qualidade e usabilidade.Em produtos usados ​​perto de pessoas, dispositivos de consumo, equipamentos médicos e eletrônicos de escritório, até mesmo um tom fraco pode ser percebido como um defeito.Ele também pode sugerir condições operacionais com alta tensão de ondulação ou ressonâncias levemente amortecidas, que às vezes acompanham outras preocupações do sistema, como sensibilidade EMI ou estabilidade marginal do power-rail.

Produtos onde o ruído audível é frequentemente percebido rapidamente:

- Dispositivos de consumo usados em salas silenciosas

- Equipamento médico usado perto de pacientes e médicos

- Eletrônica de escritório em espaços de trabalho compartilhados

Por que o som se torna perceptível

• Excitação Elétrica

Reguladores de comutação e cargas PWM podem colocar componentes CA fortes em MLCCs na frequência de comutação e seus harmônicos.Sob o mesmo acionamento elétrico, altos valores de capacitância e dielétricos de alto K geralmente produzem mais tensão mecânica, o que torna a vibração mais fácil de desencadear e mais difícil de ignorar.

Condições elétricas que comumente aumentam a excitação:

- Ondulação do regulador de comutação na frequência de comutação fundamental

- Conteúdo harmônico de bordas rápidas e comportamento PWM

- Uso dielétrico de alto K em nós com tensão CA significativa

• Amplificação Mecânica pela PCB

O capacitor pode fornecer o movimento, mas o PCB freqüentemente fornece o volume.Placas grandes e finas ou regiões mal suportadas podem ressoar e amplificar significativamente a vibração, razão pela qual dois designs usando o mesmo capacitor podem soar completamente diferentes.

Fatores mecânicos que comumente aumentam a produção acústica:

- Seções de PCB grandes e finas com baixo amortecimento

- Suporte mecânico inadequado próximo à área vibratória

- Modos ressonantes que atingem a faixa audível mais sensível

Estratégias de mitigação que mantêm a intenção elétrica

• Reduza o acionamento elétrico que desencadeia a vibração

A redução da ondulação CA no MLCC geralmente reduz diretamente a excitação mecânica, o que geralmente é a solução mais limpa quando disponível.Na prática, isso pode envolver o ajuste do plano de desacoplamento ou do comportamento do estágio de potência, em vez de culpar um único capacitor.

Abordagens comumente usadas:

- Reduza a ondulação CA melhorando a distribuição de desacoplamento, adicionando capacitância local ou ajustando a compensação do regulador quando apropriado

- Use vários capacitores menores em paralelo para reduzir a ondulação e espalhar a excitação mecânica entre peças e locais

• Ajuste as escolhas de componentes quando o ruído se tornar uma preocupação do produto

Quando o ruído audível afeta a percepção do cliente, as alterações na seleção podem ajudar, especialmente em nós que recebem alta tensão CA.O negócio geralmente envolve equilibrar o desempenho elétrico, o tamanho e a probabilidade de geração de som.

Opções de seleção de componentes:

- Use dielétricos piezoelétricos mais baixos ou tipos de capacitores alternativos quando aceitável em posições de alta tensão CA (por exemplo, trilhos próximos a nós de comutação)

- Selecione pacotes e estilos de montagem que reduzam o acoplamento mecânico, reconhecendo que a ressonância da PCB geralmente domina o resultado audível final

• Adicionar amortecimento ao sistema mecânico

Se a placa funcionar como um alto-falante, alterar o sistema mecânico pode ser mais eficaz do que trocar peças repetidamente.O objetivo é afastar as ressonâncias da banda audível ou reduzir a amplitude de vibração onde a prancha “gosta” de se mover.

Táticas mecânicas:

- Aumente a rigidez da PCB local ou adicione suporte próximo à área ruidosa para deslocar a ressonância para fora da faixa audível

- Ajuste o posicionamento para evitar a localização de capacitores em antinodos de vibração, onde o movimento (e, portanto, o som) pode aumentar

O ruído audível é melhor tratado como uma interação eletromecânica, em vez de uma estranha anomalia específica de um componente.Quando a escolha do capacitor, a topologia de potência e o comportamento mecânico da PCB são avaliados em conjunto, o “assobio” geralmente se torna algo que você pode reproduzir, medir e ajustar, em vez de uma reclamação intermitente que só aparece no pior momento possível.

Conclusão

Os capacitores cerâmicos combinam tamanho pequeno, ampla disponibilidade de capacitância, baixo custo e forte desempenho de alta frequência, tornando-os essenciais em eletrônica de potência, analógica, RF e digital.Seu comportamento real é moldado pelas condições operacionais, como frequência, polarização CC, temperatura, corrente de ondulação, layout da PCB e estresse mecânico, o que significa que a seleção adequada envolve mais do que escolher um valor de capacitância nominal.Compreender a estrutura do MLCC, o comportamento dielétrico, as características de impedância, a ESR, a ressonância e os riscos de confiabilidade ajuda a produzir projetos de circuitos mais estáveis ​​e confiáveis.A seleção cuidadosa do capacitor, o posicionamento correto da PCB, a redução adequada da tensão e o manuseio mecânico controlado contribuem para melhorar o desempenho elétrico e prolongar a vida útil em sistemas eletrônicos práticos.

Perguntas frequentes [FAQ]

1. Por que a capacitância efetiva de um MLCC pode tornar-se muito inferior ao seu valor nominal em circuitos reais?

A capacitância efetiva de um MLCC pode diminuir porque os dielétricos cerâmicos são afetados pela polarização DC, temperatura e frequência.Dielétricos de classe II de alta capacitância, como X5R e X7R, geralmente perdem capacitância quando a tensão operacional aumenta.Isso significa que um capacitor marcado como 10 µF pode se comportar como um valor muito menor, uma vez instalado em um circuito real.

2. Como o ESR e o ESL influenciam o desempenho do capacitor cerâmico em altas frequências?

A resistência em série equivalente (ESR) e a indutância em série equivalente (ESL) afetam fortemente o comportamento de um capacitor cerâmico em frequências mais altas.O ESR influencia a perda por ondulação e o amortecimento, enquanto o ESL determina quando o capacitor começa a agir indutivamente em vez de capacitivo.O posicionamento incorreto ou longos traços de PCB podem aumentar esses efeitos e reduzir o desempenho da filtragem.

3. Por que o posicionamento do capacitor às vezes é mais importante do que o próprio valor da capacitância?

O posicionamento afeta diretamente a indutância do loop e o comportamento da impedância.Um capacitor menor colocado muito próximo de uma carga pode funcionar melhor do que um capacitor maior localizado mais distante porque o caminho elétrico mais curto reduz os efeitos indutivos.Isto é especialmente importante em aplicações digitais de alta velocidade e de desacoplamento de energia.

4. Como o tipo dielétrico influencia a estabilidade e confiabilidade do capacitor cerâmico?

Diferentes materiais dielétricos proporcionam diferentes comportamentos elétricos.Dielétricos estáveis ​​como C0G/NP0 mantêm capacitância consistente através de mudanças de temperatura e tensão, enquanto dielétricos de alta capacitância como X7R ou Y5V podem variar significativamente com polarização e temperatura.A escolha do dielétrico correto depende se a estabilidade ou a densidade de capacitância são mais importantes na aplicação.

5. Por que os MLCC são vulneráveis ​​à fissuração mecânica nos PCB?

Os MLCCs são mecanicamente rígidos, portanto, a flexão da PCB e a tensão de montagem podem transferir a tensão diretamente para o corpo cerâmico.Freqüentemente, rachaduras se formam perto das juntas de solda quando as placas flexionam durante a despanelização, inserção do conector ou montagem.Posteriormente, essas rachaduras podem causar desvio de capacitância, vazamento ou curto-circuito.

6. Como a frequência auto-ressonante afeta a operação do capacitor cerâmico?

Cada capacitor cerâmico tem uma frequência auto-ressonante onde a reatância capacitiva e indutiva se tornam iguais.Neste ponto, a impedância atinge o seu mínimo.Além dessa frequência, o capacitor começa a se comportar mais como um indutor, o que pode reduzir sua capacidade de filtrar o ruído de forma eficaz.

7. Por que os engenheiros costumam usar vários capacitores cerâmicos em paralelo em vez de um capacitor grande?

O uso de vários capacitores em paralelo ajuda a distribuir a corrente, diminuir a ESR e melhorar a resposta transitória em diferentes faixas de frequência.Ele também espalha frequências auto-ressonantes, criando um desacoplamento de banda larga mais eficaz e melhorando a estabilidade geral da energia.

8. Como os capacitores cerâmicos podem produzir ruído audível em sistemas eletrônicos?

Alguns capacitores cerâmicos vibram devido a efeitos piezoelétricos e eletrostritivos dentro de materiais dielétricos de alto K.Quando reguladores de comutação ou sinais PWM aplicam tensão CA, essas vibrações podem ser transferidas para a PCB e criar sons audíveis, como assobios ou zumbidos.

9. Por que a redução de tensão é importante ao selecionar capacitores cerâmicos?

A redução de tensão melhora a confiabilidade e reduz a perda de capacitância sob polarização CC.Operar um capacitor bem abaixo de sua tensão nominal máxima reduz a tensão do campo elétrico dentro do dielétrico, o que ajuda a manter uma capacitância mais estável e reduz os riscos de degradação a longo prazo.

10. Como os capacitores de passagem melhoram a supressão de EMI em comparação com os capacitores de bypass padrão?

Os capacitores de passagem filtram o ruído direcionando os condutores diretamente através do corpo do capacitor, permitindo que a interferência de alta frequência seja suprimida nos limites do gabinete e nas interfaces do conector.Isso torna o controle EMI mais eficaz do que depender apenas de capacitores de bypass padrão colocados nas profundezas do circuito.
