EPROM vs EEPROM, princípios de funcionamento, diferenças e aplicações

EPROM e EEPROM são tecnologias de memória não volátil usadas para armazenar dados mesmo quando a energia é desligada.A EPROM usa luz ultravioleta para apagamento completo do chip e foi amplamente utilizada nos primeiros chips BIOS, equipamentos industriais e sistemas legados.A EEPROM melhora esse design, permitindo apagamento elétrico, reprogramação no circuito e atualizações em nível de byte.Este artigo explica como funcionam a EPROM e a EEPROM, seus principais recursos, diferenças, aplicações e relevância contínua na eletrônica moderna e legada.

Catálogo

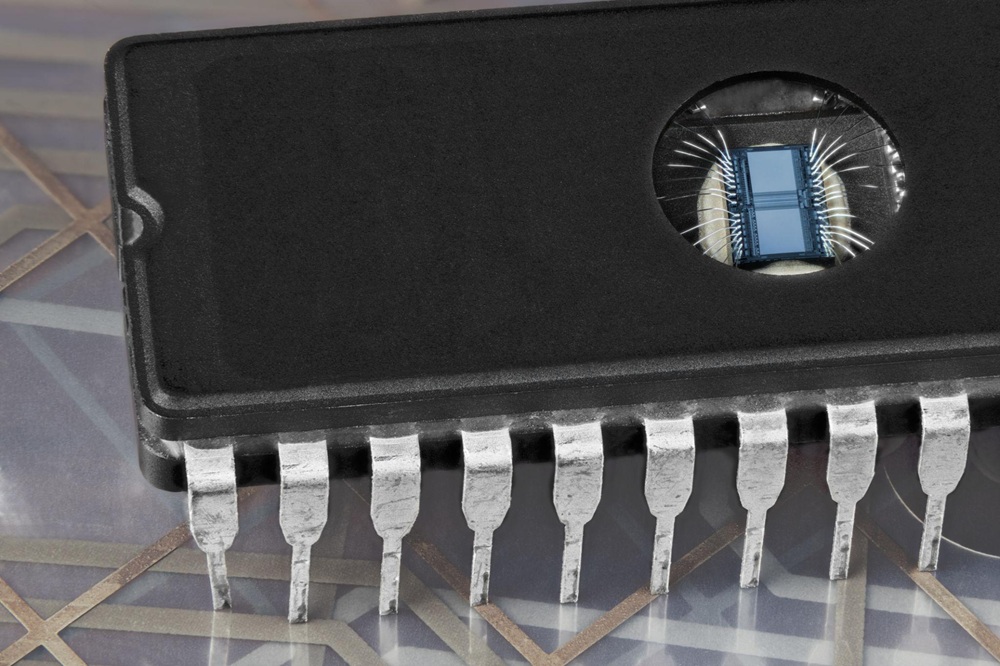

Explorando EPROM

EPROM (Erasable Programmable Read-Only Memory) representa uma categoria essencial de memória não volátil, capaz de preservar dados sem necessidade de energia elétrica.Este tipo de memória requer luz ultravioleta (UV) para apagamento e é caracterizado por seu design exclusivo, apresentando uma janela de quartzo transparente que expõe a matriz de silício por baixo.Através da exposição à luz UV, os fótons de alta energia liberam elétrons presos nas células de memória, redefinindo os dados armazenados.Para proteger contra perda acidental de dados, a janela de quartzo normalmente é coberta com adesivo opaco após a programação.

A introdução da EPROM abordou os principais desafios associados à antiga tecnologia PROM (Programmable Read-Only Memory), especialmente sua funcionalidade nativamente restritiva de "gravação única".Aproveitando entradas de alta tensão, variando de 12 a 24 V, a EPROM emergiu como uma solução amplamente adotada nos primeiros chips BIOS e sistemas industriais antes da prevalência da memória Flash no mercado.A transição para EPROM marcou um avanço significativo na tecnologia de memória, estabelecendo as bases para futuras inovações.

• Técnicas de identificação: Os chips EPROM são distinguíveis por números de peça padrão que geralmente começam com "27" (por exemplo, 27C020, significando uma EPROM de 2 M bits).

• Estado padrão: Os chips EPROM recém-apagados são inicializados com todos os bits de dados definidos como “1”.

• Duração do apagamento da luz UV: Apagar dados armazenados normalmente requer 15 a 20 minutos de exposição à luz UV.

Recursos da EPROM

A tecnologia EPROM necessita da utilização de hardware externo especializado, como dispositivos de programação, para facilitar sua operação.Esses dispositivos transmitem pulsos de alta tensão que depositam cargas elétricas em portas flutuantes dentro das células de memória.Embora a gravação de dados na EPROM seja relativamente lenta em comparação com as alternativas contemporâneas, a durabilidade da tecnologia é notável.

• Características de retenção de dados: Os chips EPROM podem armazenar dados de forma confiável por longos períodos, muitas vezes superiores a 20 anos, desde que os fatores ambientais permaneçam estáveis.

• Ciclos de leitura infinitos: A EPROM permite operações de leitura irrestritas, mantendo a confiabilidade estrutural.

• Papel em sistemas legados: Apesar de ser ofuscada pela memória Flash, a EPROM mantém utilidade em máquinas industriais e legadas de longa duração para preservar firmware ou suportar projetos de sistemas iterativos.

O uso prolongado em sistemas legados demonstra a confiabilidade consistente da EPROM, assumindo a adesão aos padrões de manutenção ambiental prescritos.Esta estabilidade duradoura sugere um projeto de engenharia cuidadosamente considerado que priorizou a robustez.

Princípios de operação da EPROM

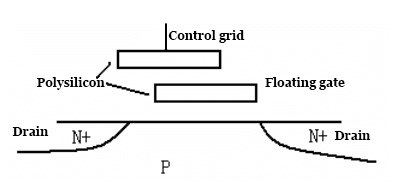

No centro da funcionalidade da EPROM está a arquitetura do Transistor de Porta Flutuante, que serve como base conceitual e prática para esta tecnologia de memória.Este projeto estabeleceu mecanismos essenciais que mais tarde influenciaram inovações como a memória Flash.

Representação de Estado: Os estados binários na EPROM são determinados pela atividade da porta flutuante dentro da estrutura do transistor.

• Estado "1": Ocorre quando nenhum elétron é armazenado na porta flutuante, permitindo a condução através do campo elétrico da porta de controle.

• Estado "0": Ocorre quando os elétrons são retidos na porta flutuante, criando uma carga negativa que impede a condução através da porta de controle.

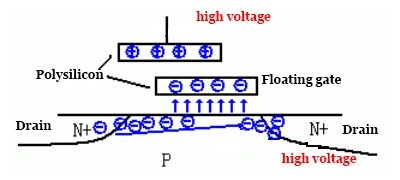

A programação de dados envolve um processo de alta tensão denominado injeção de avalanche, no qual os elétrons ganham energia cinética suficiente para atravessar a barreira isolante de SiO₂ antes de serem presos dentro da porta flutuante.Este processo meticuloso garante a retenção de estados binários até o apagamento deliberado usando radiação UV, onde os elétrons energizados são liberados.A precisão associada à injeção de elétrons a quente enfatizou a confiabilidade dos dados, atendendo efetivamente às indústrias focadas na estabilidade e não na velocidade operacional.

A engenharia deliberada por trás do design da EPROM reflete uma abordagem que priorizou a integridade da memória, enfatizando um equilíbrio cuidadoso entre inovação e praticidade.

A EPROM é amplamente utilizada na modelagem dos primeiros sistemas computacionais e industriais.Seu uso proeminente em chips BIOS permitiu o desenvolvimento e a programabilidade de firmware modular, enquanto as aplicações industriais se beneficiaram de sua estabilidade a longo prazo.A transparência da janela de quartzo da EPROM não apenas facilitou a inspeção da programação, mas também adicionou um componente visualmente distinto à sua estética física.

O que é EEPROM?

EEPROM, ou memória somente leitura programável apagável eletricamente, surgiu como uma solução transformadora em tecnologia de memória.Ele oferece um método adaptável e eficiente para armazenamento e modificação de dados.Ao contrário das tecnologias ROM anteriores, a EEPROM permite o apagamento e a reprogramação através de sinais elétricos, eliminando a dependência de luz UV externa e permitindo ajustes no circuito.Com a capacidade de modificar bytes individuais de memória em vez de todo o chip, a EEPROM oferece controle e precisão incomparáveis.Esse recurso tem ampla utilidade, suportando aplicativos como gerenciamento de preferências definidas pelo usuário, ajuste fino de parâmetros de calibração e armazenamento eficiente de dados de configuração do sistema.

ROM para EEPROM: uma transformação progressiva

A evolução da ROM tradicional para a EEPROM mostra esforços duradouros para superar as limitações da tecnologia de memória.Cada inovação introduz melhorias distintas na usabilidade e funcionalidade.

• ROM de máscara: Essa forma básica de ROM apresentava dados conectados durante a fabricação, não deixando opção para atualizações ou correções.Embora fosse rentável na produção em massa, a sua rigidez dificultava a adaptabilidade em ambientes em mudança.

• PROM (ROM programável): O PROM possibilitou uma única instância de programação pós-fabricação, mas se mostrou implacável em casos de erros ou necessidade de atualizações, levando à inutilização permanente do dispositivo e restringindo sua praticidade.

• EPROM (ROM programável apagável): A EPROM introduziu a possibilidade de apagamento por meio da exposição à luz UV, permitindo que os dados fossem reescritos por meio de um processo manual e complicado, exigindo a remoção de chips dos circuitos.Embora proporcionasse maior flexibilidade, a sua dependência de procedimentos físicos limitava a usabilidade em cenários dinâmicos.

• EEPROM: A EEPROM representa um grande avanço, aproveitando sinais elétricos para reprogramação sem remover o chip do circuito.Ele permite o gerenciamento de dados no sistema e oferece controle granular por meio de modificações em nível de byte.Esses avanços tornam a EEPROM indispensável para aplicações de computação modernas, desde sistemas embarcados até eletrônicos de consumo, ao resolver limitações anteriores de maneira transparente.

Mecanismo de túnel Fowler-Nordheim exemplificado

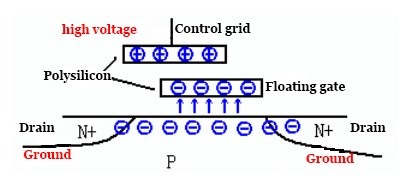

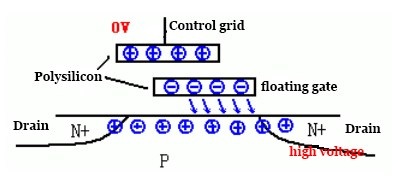

A EEPROM deriva seus recursos do túnel Fowler-Nordheim, um processo mecânico quântico orientado por precisão que sustenta sua funcionalidade, durabilidade e eficiência energética.

• Tunelamento de elétrons: O túnel Fowler-Nordheim envolve o movimento de elétrons através de uma fina barreira de dióxido de silício (SiO₂) sob um forte campo elétrico.Este processo garante degradação física mínima da barreira, oferecendo alta confiabilidade e permitindo que os chips EEPROM alcancem ciclos de resistência que variam de 100.000 a mais de 1 milhão de operações de gravação.

• Adaptabilidade de tensão: Os chips EEPROM incorporam bombas de carga no chip que geram a alta tensão de programação necessária para tunelamento a partir de fontes padrão de baixa potência, como 3,3 V ou 5 V.Essa integração perfeita simplifica a engenharia em nível de sistema e contribui para arquiteturas com eficiência energética.

• Aplicações versáteis: Esses mecanismos facilitam o uso da EEPROM em inúmeras aplicações práticas.Por exemplo:

- Os produtos eletrônicos de consumo usam EEPROM para armazenar configurações persistentes em microcontroladores, onde as atualizações dinâmicas de firmware são rotineiras.
- Os PCs dependem da EEPROM para armazenar as configurações do BIOS, garantindo processos de inicialização e inicialização do sistema estáveis.
- Os sistemas embarcados empregam EEPROM para proteger dados confidenciais, incluindo IDs de dispositivos, parâmetros de diagnóstico e definições de configuração, enfatizando sua adaptabilidade em diversas aplicações.

Definindo Características e Integração de Sistemas

Um exame mais detalhado da EEPROM revela atributos que vão além das métricas técnicas padrão, oferecendo implicações profundas para o projeto do sistema e a eficiência operacional.

• Reprogramação em circuito: A capacidade da EEPROM de reprogramar dados enquanto incorporados em sistemas promove uma adaptação simplificada em ambientes tecnológicos dinâmicos e iterativos.Esse recurso é usado durante o desenvolvimento do produto e solução de problemas para melhorar a produtividade e a personalização.

• Durabilidade em uso: Apoiada pelo túnel Fowler-Nordheim, a EEPROM oferece uma alternativa econômica, prolongando a vida útil do dispositivo e limitando a frequência de substituição.Sua resistência robusta garante confiabilidade consistente em aplicações de alta demanda.

• Flexibilidade Avançada: As capacidades de modificação em nível de byte da EEPROM significam uma abordagem inovadora para o projeto de memória, enfatizando o controle seletivo e ajustes direcionados.Essa precisão se alinha bem com as tendências em sistemas automatizados e indústrias que exigem tratamento de dados.

• Insights da evolução da memória: A EEPROM é um testemunho da evolução contínua das tecnologias de memória.O seu desenvolvimento reflecte um afastamento significativo dos limites estritos dos tipos ROM anteriores, simbolizando uma mudança em direcção a soluções adaptáveis, adaptadas para satisfazer as exigências em constante mudança dos ambientes orientados para a tecnologia.

À medida que os cenários tecnológicos continuam a evoluir, o paradigma estabelecido pela EEPROM ressoa como um ativo funcional e um marco histórico na tecnologia de memória, sublinhando a sua relevância na definição do futuro do armazenamento e manipulação de dados.

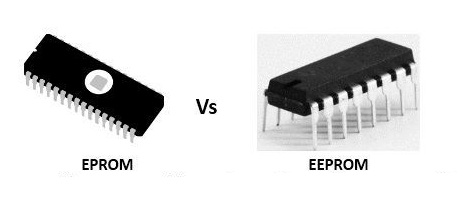

Diferenças entre EPROM e EEPROM

Em 2026, EPROM (memória somente leitura programável apagável) e EEPROM (memória somente leitura programável apagável eletricamente) permanecerão essenciais em diversas aplicações eletrônicas, cada uma ocupando uma função distinta moldada por suas características únicas.A comparação dessas tecnologias oferece uma base para a seleção de soluções de memória ideais, adaptadas às necessidades operacionais específicas.

Comparação de desempenho e apagamento

Características da EPROM

• Método de apagamento

A EPROM requer exposição prolongada à luz ultravioleta (UV) para remoção de conteúdo, necessitando de controle preciso sobre a intensidade e o tempo da luz.Essa dependência de equipamentos externos complica sua usabilidade em ambientes de ritmo acelerado.

• Granularidade

O chip de memória deve ser totalmente apagado;o apagamento seletivo no nível de byte não é possível.Esta limitação reduz a eficiência em cenários que exigem atualizações incrementais ou modificações frequentes.

• Processo de Reprogramação

A reprogramação exige a remoção física do chip e o manuseio manual usando ferramentas especializadas.Esta camada adicional de esforço muitas vezes impede a sua aplicação em sistemas que requerem ajustes frequentes ou reconfigurações rápidas.

• Projeto Físico

Normalmente envoltos em embalagens cerâmicas com janelas de quartzo, os EPROMs são projetados para durabilidade.No entanto, a sua construção física impõe restrições espaciais, complicando a integração em dispositivos compactos.

Características da EEPROM

• Método de apagamento

A EEPROM aproveita sinais elétricos para eliminação e reprogramação no sistema, simplificando a manutenção e permitindo atualizações rápidas e frequentes.

• Granularidade

A programabilidade em nível de byte garante que as alterações possam atingir seções específicas da memória, acomodando cenários dinâmicos como ajuste de firmware ou refinamentos operacionais.

• Processo de Reprogramação

Ao contrário da EPROM, a EEPROM não requer remoção de seus circuitos e integra-se perfeitamente aos dispositivos.Isso minimiza o tempo de inatividade do sistema e reduz as complexidades técnicas durante as atualizações.

• Projeto Físico

Tecnologias de embalagem modernas como SOP (Small Outline Package) ou DIP (Dual In-line Package) enfatizam a compactação e ao mesmo tempo apoiam a durabilidade, tornando a EEPROM ideal para sistemas eletrônicos contemporâneos.

Aplicações práticas em 2026

No cenário tecnológico em constante mudança, os atributos distintivos da EPROM e da EEPROM delineiam a sua utilidade em aplicações modernas e legadas.

Adoção da EEPROM pela indústria

• Atualizações frequentes e armazenamento adaptável de dados

A EEPROM é excelente em ambientes que exigem ajustes regulares ou armazenamento volátil de informações.Sua prevalência abrange setores como automotivo, eletrônicos de consumo e IoT, onde a precisão e a confiabilidade são fundamentais.

• Sistemas Embarcados

As aplicações incluem medidores inteligentes que armazenam configurações de rede e produtos eletrônicos de consumo que mantêm configurações personalizadas.Os protocolos I2C e SPI também são usados ​​para simplificar a integração do sistema.

• Eficiência de Fabricação

Nas configurações de fábrica, a EEPROM armazena dados de calibração e é usada para manter a eficiência operacional, ajustar o desempenho do hardware e reduzir o tempo de inatividade inesperado.

Papel legado da EPROM

• Preservação de Sistemas Retro

A EPROM continua a ser parte integrante da renovação de dispositivos de computação históricos, como o Apple II e o Commodore 64, garantindo a restauração autêntica e a operação sustentada de sistemas legados.

• Uso Industrial e Aeroespacial

O firmware incorporado na EPROM mantém sua confiabilidade na manutenção de máquinas e sistemas aviônicos críticos para a segurança, apoiando operações essenciais em tecnologias antigas.

• Contribuição Educacional

A EPROM oferece oportunidades de aprendizagem prática para estudantes em laboratórios de engenharia, promovendo insights sobre tecnologias de memória apagáveis e projetos de circuitos básicos, uma ferramenta para compreender a evolução da memória que sustenta os dispositivos modernos.

Perspectivas futuras e em evolução

A relevância duradoura da EPROM e da EEPROM reside na sua capacidade de atender a diversos requisitos.Embora a adaptabilidade da EEPROM complemente as tendências futuras, a EPROM serve como uma âncora firme para sistemas legados e educação básica.

• Equilibrando abordagens modernas e legadas

Avaliar estas tecnologias envolve avaliar o seu potencial de integração tendo em mente a retrocompatibilidade, uma vez que as indústrias continuam a exigir adaptabilidade aliada à resiliência.

• Explorando soluções híbridas

Os avanços na memória apagável poderiam gerar designs híbridos, combinando a robustez da arquitetura EPROM com a granularidade e a velocidade associadas à EEPROM.Estas inovações poderão redefinir setores com o objetivo de minimizar o tempo de inatividade e melhorar a gestão de dados.

• Significância em Domínios Industriais e Acadêmicos

Garantir uma interação harmoniosa entre os avanços contemporâneos e as tecnologias tradicionais promove o crescimento contínuo na fabricação, nos laboratórios de engenharia e em outras áreas essenciais.

Conclusão

EPROM e EEPROM ajudaram a moldar a tecnologia de memória apagável, mas atendem a necessidades diferentes.A EPROM é durável e útil para sistemas legados, preservação de firmware e aplicações educacionais, embora exija eliminação de UV e reprogramação manual.A EEPROM oferece maior flexibilidade por meio de reescrita elétrica, embalagem compacta e atualizações seletivas de dados, tornando-a mais adequada para sistemas embarcados, eletrônicos de consumo, módulos automotivos e dispositivos IoT.Compreender suas diferenças ajuda na escolha do tipo de memória certo em termos de estabilidade, frequência de atualização e compatibilidade do sistema.

Perguntas frequentes [FAQ]

1. O que define a diferença entre EPROM e EEPROM?

A EPROM apaga dados através da exposição à luz ultravioleta (UV), exigindo equipamento externo especializado, enquanto a EEPROM utiliza sinais elétricos para apagar e programar, permitindo uma programação mais contínua no circuito com precisão em nível de byte.A funcionalidade da EEPROM se alinha às necessidades modernas de manipulação de memória direta e eficiente, enquanto a EPROM representa uma solução inicial que exigia intervenção externa para reprogramação.A mudança do apagamento baseado em UV para o controle elétrico ilustra a progressão tecnológica no sentido de tornar o gerenciamento de memória mais simples e flexível.

2. Como funciona o mecanismo operacional da EPROM?

A EPROM retém dados capturando cargas dentro de transistores de porta flutuante.Para apagar as cargas existentes, a luz UV fornece a energia necessária para reiniciar as células de memória, limpando efetivamente o chip para reprogramação.Este método enfatiza a dependência da tecnologia UV durante a época, oferecendo retenção estável de dados apesar de sua conveniência limitada.O mecanismo atendeu às necessidades fundamentais de armazenamento não volátil antes que os métodos elétricos se tornassem dominantes, mostrando como tecnologias específicas responderam aos primeiros desafios de armazenamento.

3. Para que foi projetada a EPROM?

EPROM, abreviação de Erasable Programmable Read-Only Memory, representa um tipo de armazenamento não volátil que mantém sua integridade de dados mesmo quando a energia é removida.Seu processo de reprogramação requer exposição à luz UV para apagamento.A arquitetura destaca prioridades históricas para soluções de armazenamento independentes de energia robustas e confiáveis, projetadas em um momento em que a durabilidade a longo prazo superava as preocupações de usabilidade ou facilidade de operação.Este marco abriu caminho para avanços na tecnologia de memória, ao mesmo tempo que uniu os métodos de armazenamento anteriores aos que utilizamos hoje.

4. Por que a EEPROM apresenta vantagens sobre a EPROM?

A EEPROM consegue a modificação de dados através de sinais elétricos, eliminando a dependência da luz UV e facilitando a programação diretamente dentro do circuito.Seu controle em nível de byte introduz adaptabilidade em ambientes que exigem ajustes frequentes e precisos.Esse recurso redefine os fluxos de trabalho de memória ao incorporar processos de modificação flexíveis diretamente nos dispositivos, melhorando assim a usabilidade e a eficiência.Esses avanços refletem considerações para a integração de dispositivos modernos que priorizam a praticidade e a funcionalidade rápida em relação aos métodos históricos.

5. Qual é a diferença entre a memória Flash e a EEPROM?

Tanto Flash quanto EEPROM servem como tipos de memória não volátil;no entanto, a EEPROM apresenta maior granularidade, permitindo o apagamento e a reescrita byte a byte, o que oferece suporte a um controle de dados mais preciso.O Flash, por outro lado, emprega um processo de compensação baseado em setor que exige o apagamento de blocos inteiros antes de gravar novas informações, levando à diminuição da resistência devido aos seus ciclos finitos de reescrita.O design do Flash se baseia em prioridades como maior densidade de armazenamento e acessibilidade, mesmo que isso sacrifique o controle de precisão e a longevidade na reprogramação.
